HC-M-03-MOD-ST
-
Módulo de insertos de contactos
1663213
Módulo de insertos de contactos HEAVYCON, macho, 3 polos, conexión engastada
Detalles de producto
| Generalidades | Para carcasas HEAVYCON con diseño de B6 a B48, montura de sujeción articulada HC-M-MHR... necesaria, contactos crimpados CK4,0... (contactos crimpados no incluidos en el volumen de suministro) |
| Aplicación | Potencia |
| Número de polos | 3 |
| Cantidad de los puestos de módulo | 1 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión de dimensionamiento (III/3) | 400 V |
| Tensión transitoria de dimensionamiento | 6 kV |

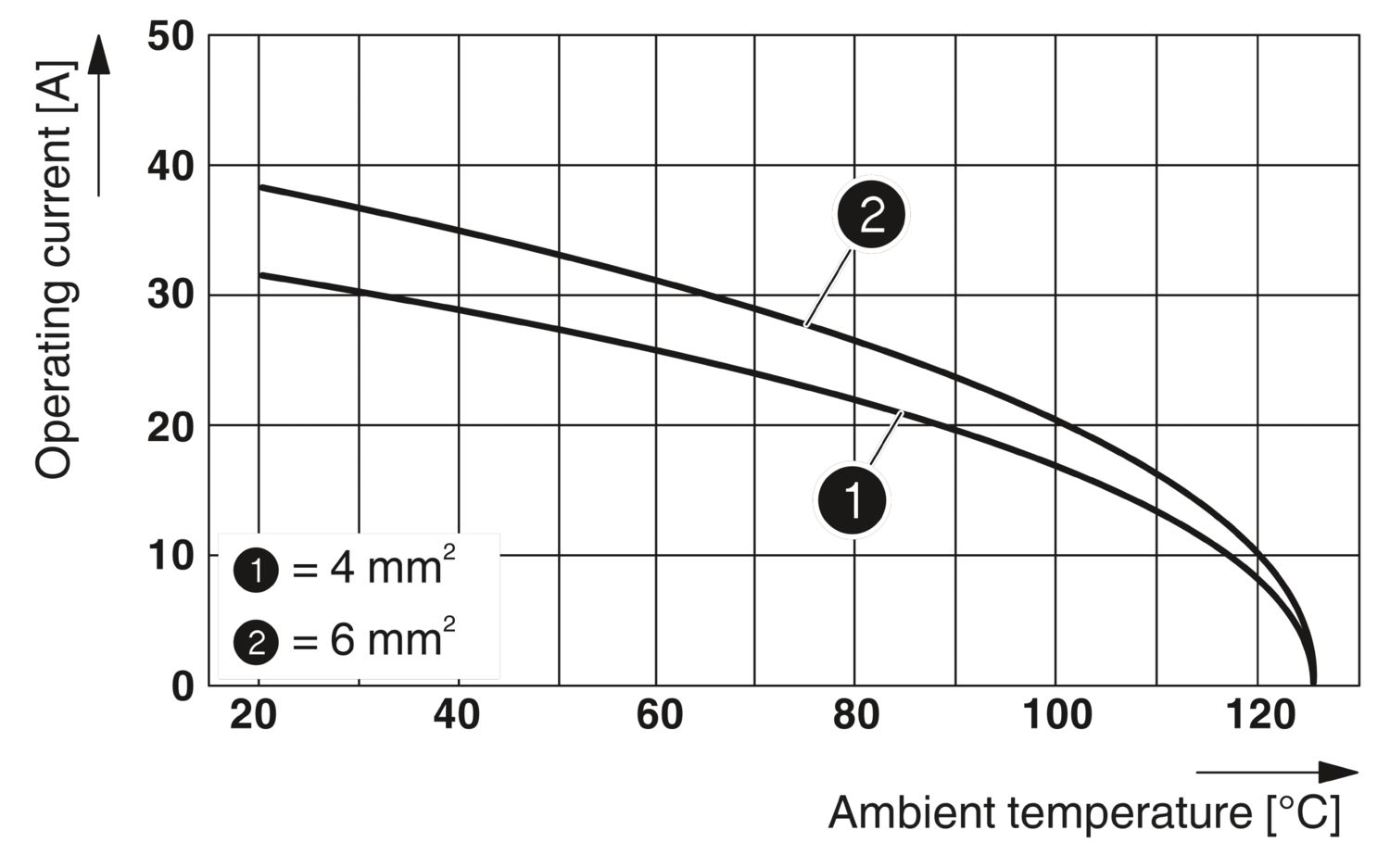

| Corriente asignada | 40 A |
| Esquema de dimensiones |
|
| Anchura | 34,2 mm |
| Altura | 39,1 mm |
| Longitud | 14,6 mm |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
| Longitud pelado de conductores individuales | 9 mm (9,6 mm (con 4,0 mm² ... 6,0 mm²)) |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Indicaciones de montaje | Altura de carcasa ≥ 52 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
