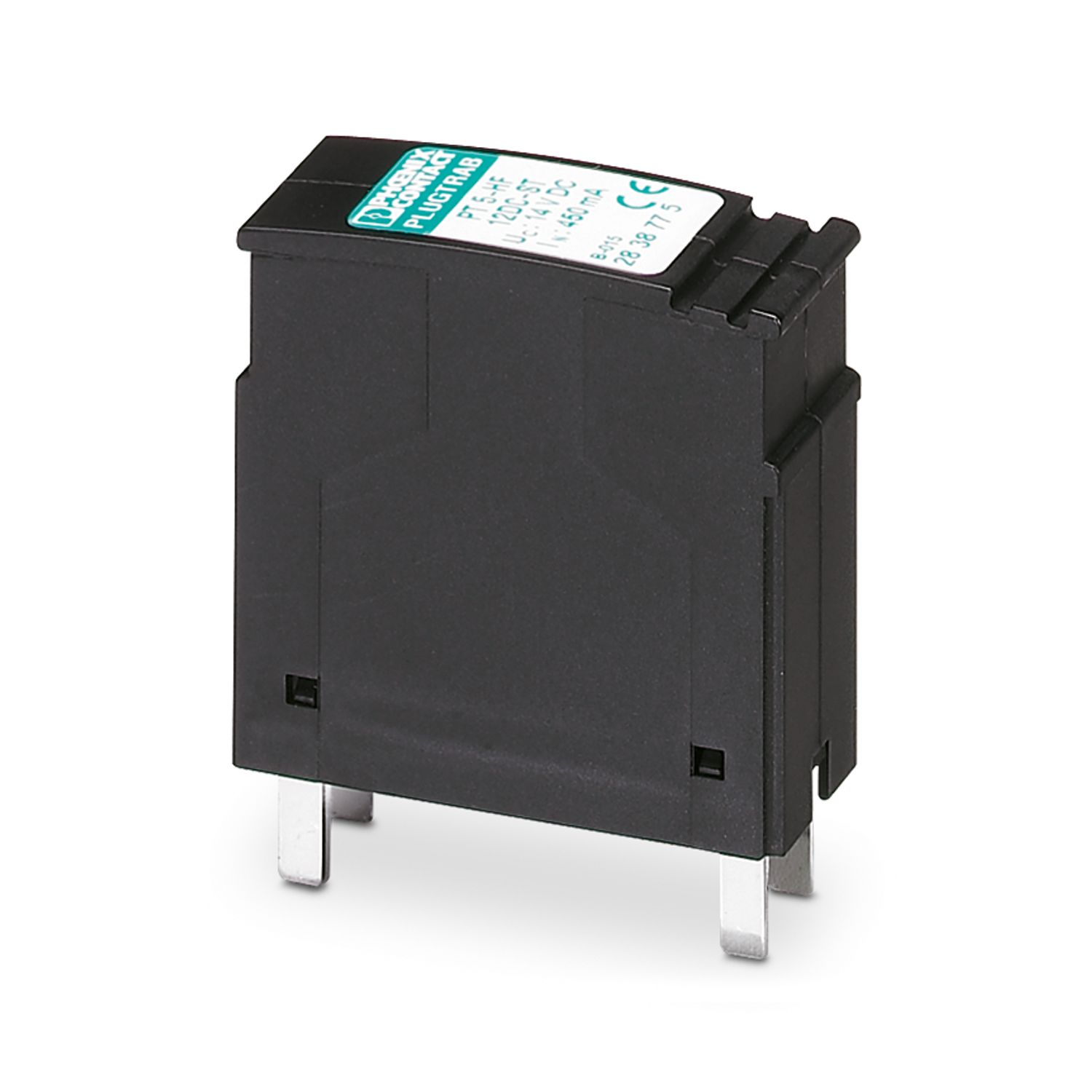

Elemento base de protección contra sobretensiones - PT 2X2+F-BE
2839224

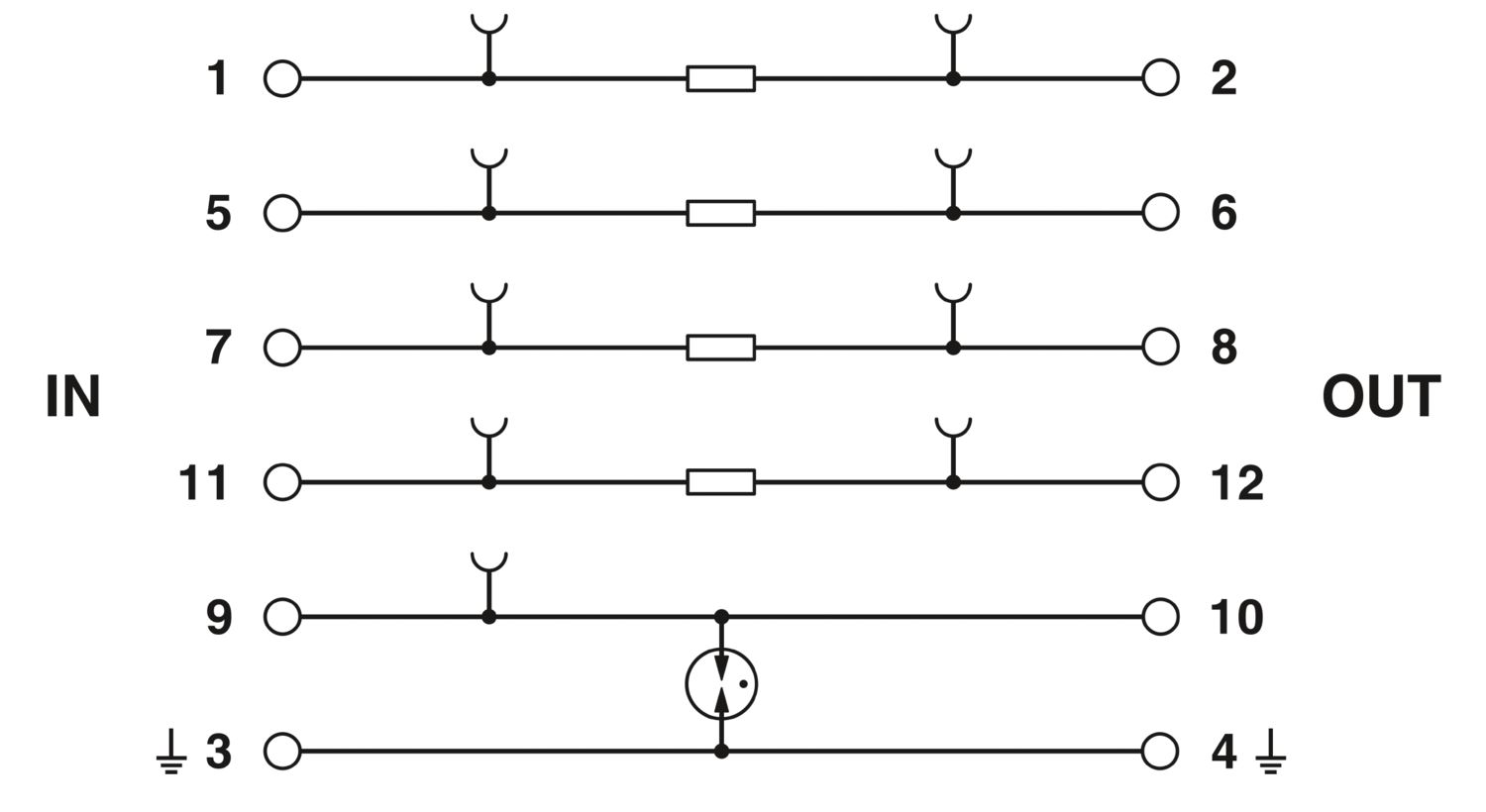

Elemento de base para protección enchufable PT con circuito de protección para dos circuitos de señales de dos conductores sin potencial de tierra, descargador de gas entre las conexiones 3-4 (GND) y 9-10, montaje sobre NS 35/7,5 y NS 35/15, anchura de la carcasa: 17,5 mm


Detalles de producto




Observación referente al funcionamiento En los elementos de base PT...+F-BE, las conexiones 9/10 (GND) están conectadas al pie de montaje a través de un descargador de gas.

Construcción Elemento de base, montaje sobre carril
Tipo de producto Elemento de base
Número de polos 4
Mensaje Protección contra sobretensiones defectuosa ninguna
Pares de conductores por módulo 2
Propiedades de aislamiento
Categoría de sobretensión III
Grado de polución 2

Tipo de conexión Conexión por tornillo
Rosca de tornillo M3
Par de apriete 0,5 Nm
Sección de conductor flexible 0,2 mm² ... 2,5 mm²
Sección de conductor rígido 0,2 mm² ... 4 mm²
Sección de conductor AWG 24 ... 12

Esquema de dimensiones
Anchura 17,7 mm
Anchura 17,7 mm
Altura 90 mm
Altura 90 mm
Profundidad 51,5 mm (Con carril de 7,5 mm)
Profundidad 51,5 mm
Unidad de división 1 UD

Color negro intenso RAL 9005
Clase de combustibilidad según UL 94 V-0
Material carcasa PA 6.6

Datos mecánicos
Pared lateral abierta No

Dirección de actuación Signal Ground/Shield-Earth Ground
Tensión constante máxima UC 40 V DC
28 V AC
Corriente asignada 450 mA (45 °C)
Resistencia por ruta 2,2 Ω ±10 %
Mensaje Protección contra sobretensiones defectuosa ninguna
Fusible previo máximo requerido 500 mA (T)

Condiciones ambientales
Índice de protección IP20
Temperatura ambiente (servicio) -40 °C ... 85 °C
Temperatura ambiente (almacenamiento / transporte) -40 °C ... 85 °C
Altitud ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar))

Líneas de fuga y distancias de aislamiento de aire
Normas/especificaciones VDE 0110-1
Normas/disposiciones IEC 61643-21
Normas/disposiciones EN 61643-21

Tipo de montaje Carril simétrico: 35 mm

Código de artículo 2839224
Unidad de embalaje 10 Unidades
Cantidad mínima de pedido 1 Unidades
Clave de venta CL2111
Clave de producto CL2111
Página del catálogo Página 123 (C-4-2019)
GTIN 4017918182762
Peso por unidad (incluido el embalaje) 58,2 g
Peso por unidad (sin incluir el embalaje) 58,2 g
Número de tarifa arancelaria 85363010
País de origen DE


ECLASS

ECLASS-9.0 27130803
ECLASS-10.0.1 27130803
ECLASS-11.0 27130803

ETIM

ETIM 8.0 EC000472

UNSPSC

UNSPSC 21.0 39121600

EAC

ID de homologación: EAC-Zulassung

DNV GL

ID de homologación: TAE00001N6
Approval Specification Data
Tensión nominal UN Corriente nominal IN Sección AWG Sección mm2

EAC

ID de homologación: RU C-DE.*09.B.00169

UL Listed

ID de homologación: FILE E 138168

cUL Listed

ID de homologación: FILE E 333250

UL Listed

ID de homologación: FILE E 333250

ATEX

ID de homologación: 2856113_Ex-n

cULus Listed


China RoHS Espacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Sus ventajas

Mayor comodidad de mantenimiento gracias al diseño de 2 piezas
Fácil selección para cada requisito en el área de la tecnología de medición, control y regulación gracias a la gama completa
La señal no se ve perjudicada durante los trabajos de mantenimiento gracias a la conexión y extracción de las protecciones enchufables con neutralidad de impedancia
