D-TR1-A2/DS
-
Dispositivo de protec. contra sobretensiones
2839020

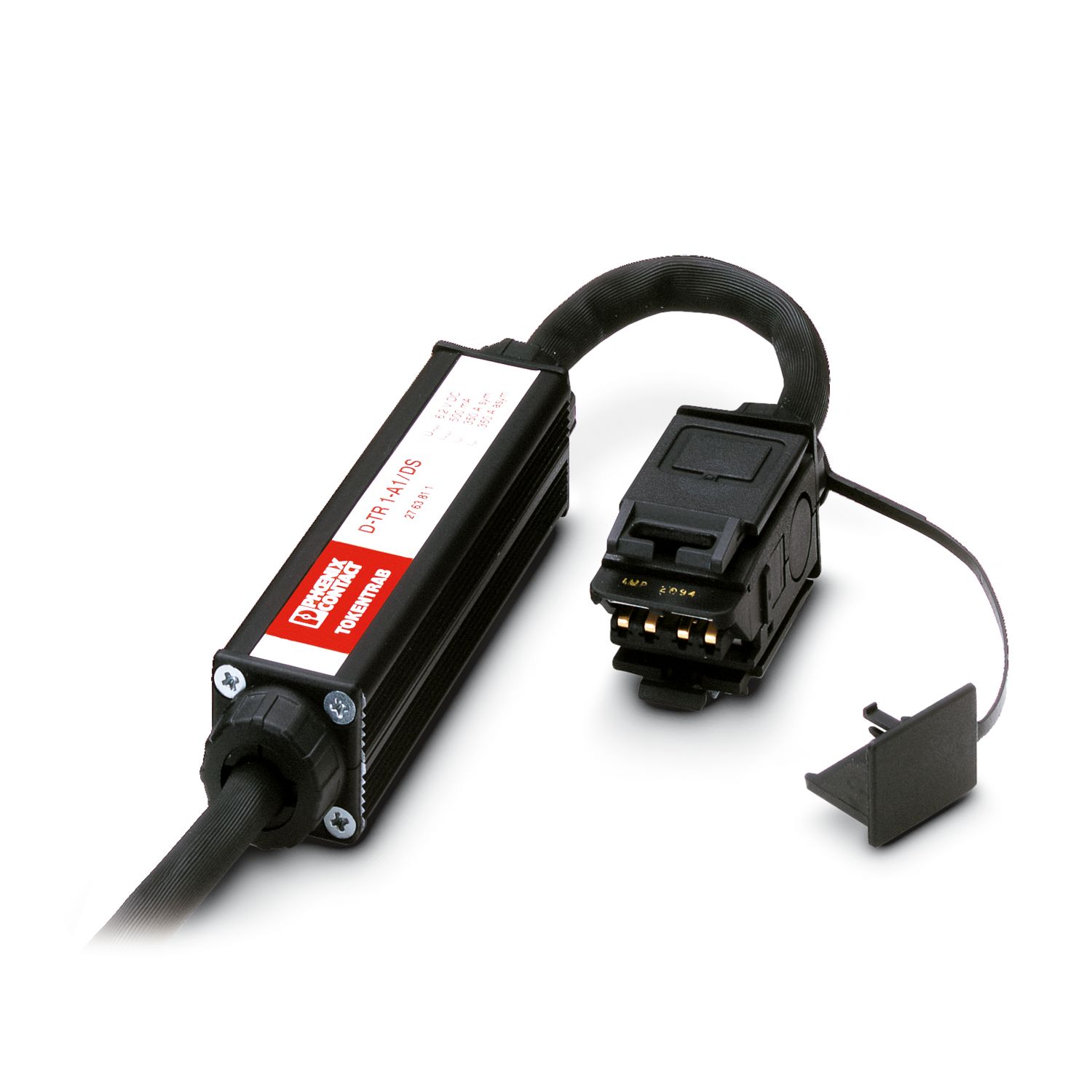

Módulo de montaje en línea con protección contra sobretensiones para interfaces de anillo Token: Cables de conexión (2 x 0,15 m) con conectores DATA
Detalles de producto
| Clase de ensayo IEC | C1 |
| C3 | |
| Clase de exigencias VDE | C1 |
| C3 | |
| Construcción | Adaptador |
| Tipo de conexión | Conector IBM DATA |

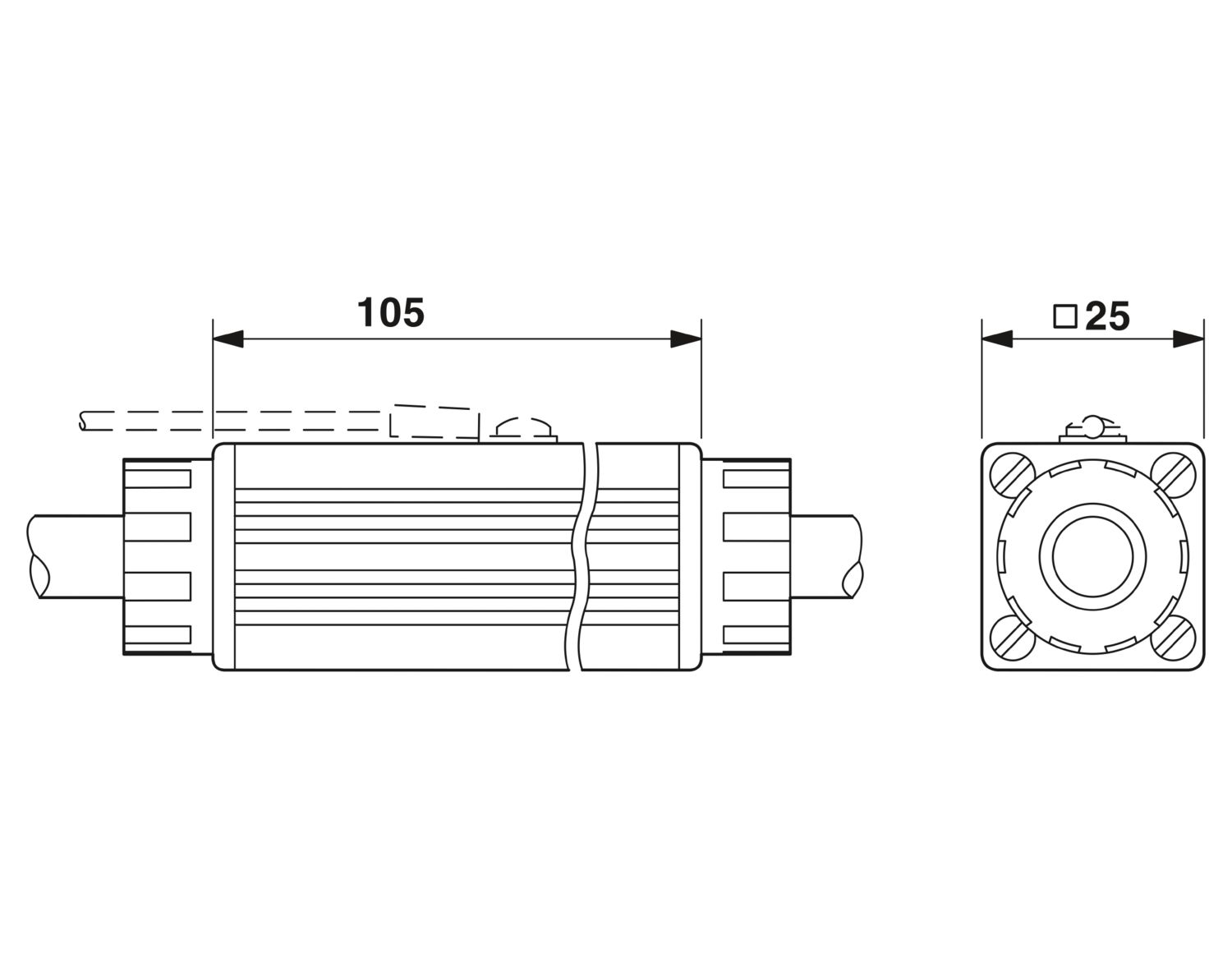

| Esquema de dimensiones |
|

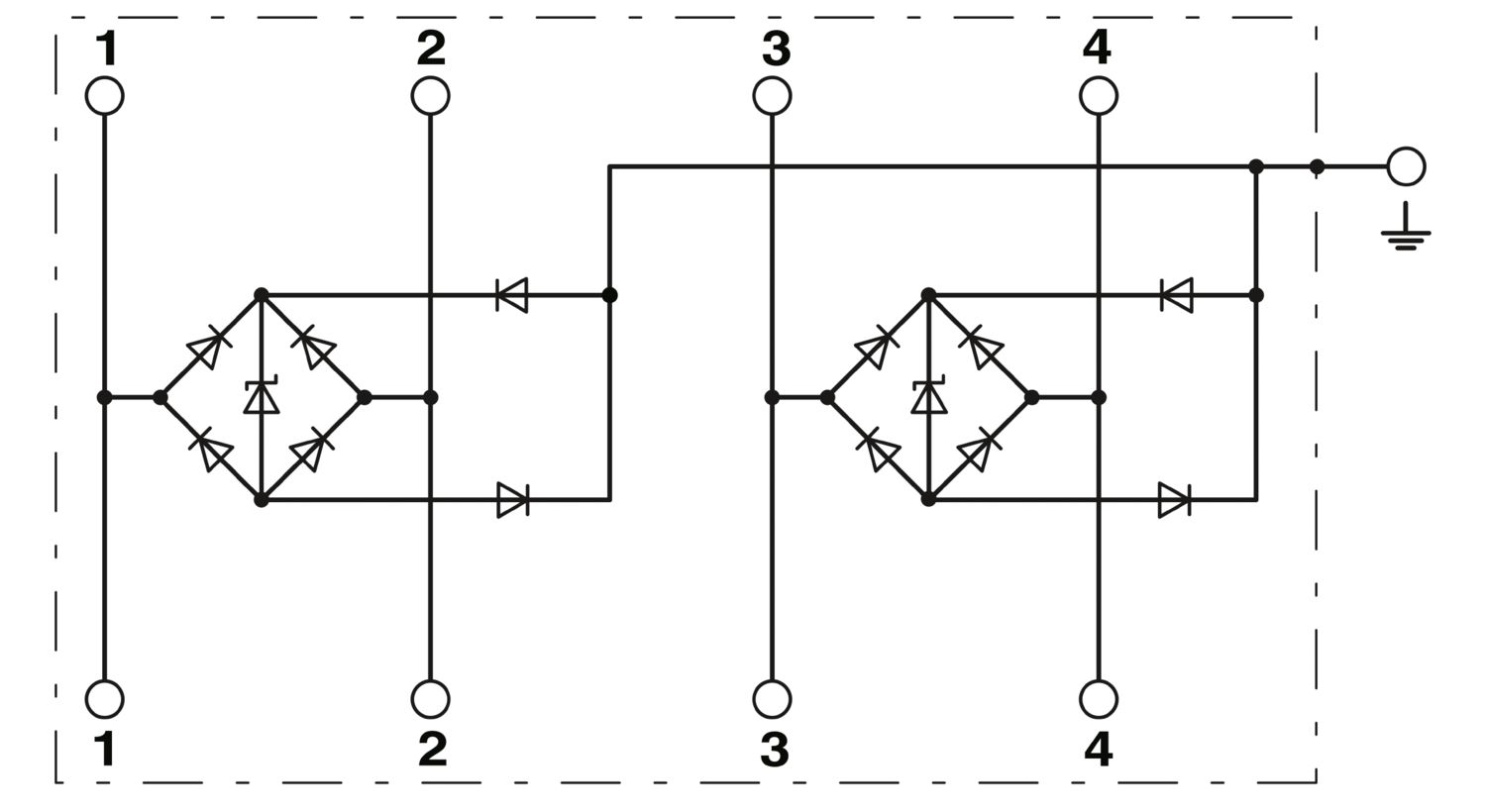

| Anchura | 25,4 mm |
| Altura | 25,4 mm |
| Profundidad | 105 mm |
| Material carcasa | Aluminio |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Dirección de actuación | Line-Line & Line-Earth Ground |
| Tensión constante máxima UC (de hilos a tierra) | 6,2 V DC |
| Corriente activa de servicio ICa UC | ≤ 300 µA |
| Corriente de descarga nominal In (8/20) µs (conductor-conductor) | 350 A |
| Corriente transitoria nominal In (8/20) µs (conductor-tierra) | 350 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 13 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 13 V |
| Limitación de la tensión de salida (10/700) µs (conductor-conductor) | ≤ 13 V (estático) |
| Limitación de la tensión de salida (10/700) µs (conductor-tierra) | ≤ 13 V (estático) |
| Tensión residual para In (conductor-conductor) | ≤ 36 V |
| Tensión residual para In (conductor-tierra) | ≤ 33 V |
| Nivel de protección Up (conductor-conductor) | ≤ 36 V |
| Nivel de protección Up (conductor-tierra) | ≤ 33 V |
| Tiempo de reacción tA (conductor-conductor) | ≤ 500 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 500 ns |
| Atenuación de inserción aE, asim. | 0,1 dB (hasta 3 MHz, sistema de 150 Ω) |
| Frecuencia límite fg (3 dB), sim. en el sistema de 150 Ω | > 100 MHz |
| Capacidad (hilo-hilo) | 30 pF |
| Capacidad (hilo-tierra) | 30 pF |
| Condiciones ambientales | |
| Índice de protección | IP30 |
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
| Clase de exigencias VDE | C1 |
| C3 | |
| Normas Especificación Técnica de la información | |
| Normas/especificaciones | Draft IEC 64644-1 |
| E VDE 0845-3-1 | |
| Draft IEC 64644-1 | |
| E VDE 0845-3-1 | |
| Tipo de montaje | Adaptación de conexión específica |
