HC-B 10-SMQ-74/O1M32
-
Carcasa
1604756

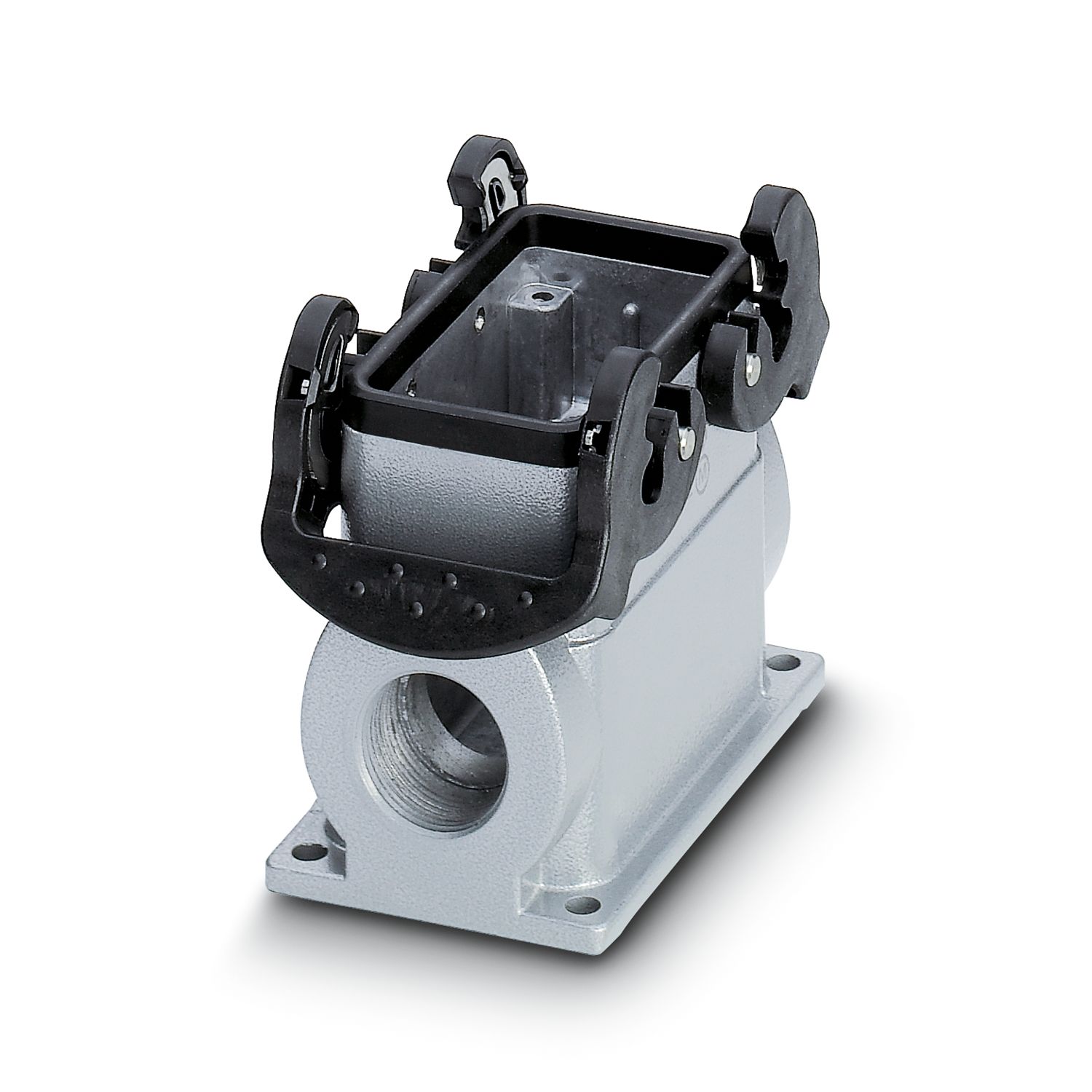

Carcasa zócalo HEAVYCON B10, con brida transversal, altura 74 mm, con tubuladura 1 x M32
Detalles de producto
| Generalidades | Para insertos de contactos HC-B10, BB18, DD42, M, K8/24 |
| Tipo de producto | Carcasa con bloqueo por brida |
| Tipo de carcasa | Carcasa de superficie |
| Aplicación | Estándar |
| Construcción | B10 |
| Número de salidas de cable | 1 |
| Tipo de atornillado | 1x M32 |
| Apantallado | no |
| Salida de cables | lateral |
| Prensaestopas Pg | sin |

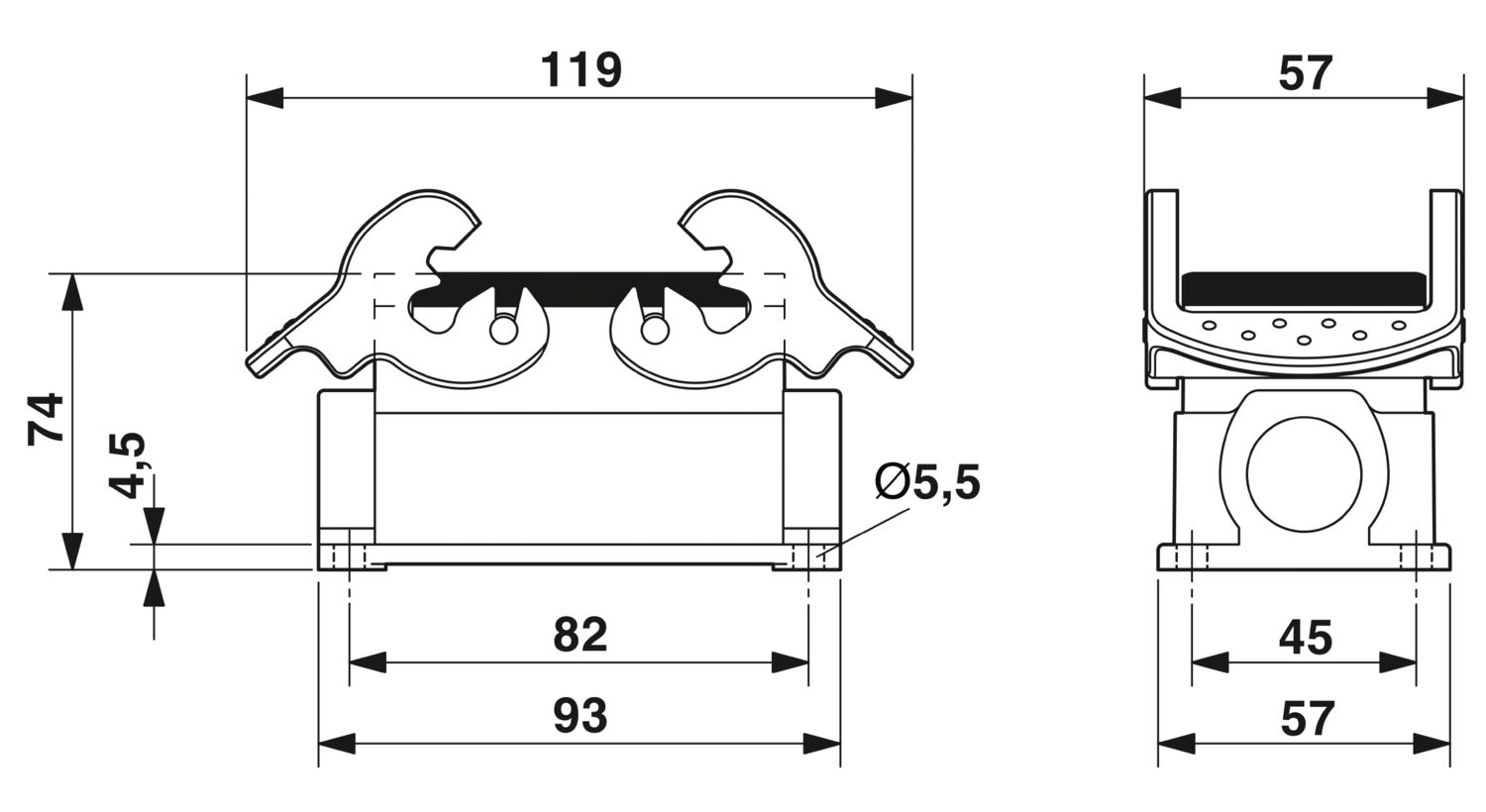

| Esquema de dimensiones |
|
| Anchura | 57 mm |
| Altura | 74 mm |
| Longitud | 93 mm |
| Material junta | NBR |
| Material carcasa | Fundición de aluminio a presión |
| Material superficie de la carcasa | Recubrimiento de polvo, gris |
| Material brida de bloqueo | Acero inoxidable, empuñadura: PA |
| Datos mecánicos | |
| Tipo de atornillado | 1x M32 |
| Tipo de bloqueo | Brida |
| Indicaciones de montaje | para prensaestopas enteros y medios |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
