Überspannungsschutz für ein Einfamilienhaus ohne äußeren Blitzschutz mit Erdkabeleinspeisung

Überspannungsschutz für ein Einfamilienhaus ohne äußeren Blitzschutz mit Erdkabeleinspeisung

Was ist verpflichtend, was empfohlen?

Überspannungen, die bei nahen Blitzeinschlägen oder durch energiereichen Schaltüberspannungen entstehen, können in einer Niederspannungsanlage zu Isolationsversagen und damit zu gefährlicher Funkenbildung führen. Im schlimmsten Fall könnte dadurch sogar ein Brand ausgelöst werden. Um das zu verhindern - und um damit das Leben und die Gesundheit von Personen in dem betroffenen Gebäude zu schützen -, sind nach DIN VDE 0100-443 Überspannungsschutzmaßnahmen für die Stromversorgungsleitungen vorzusehen. Bei Gebäuden ohne äußeren Blitzschutz und ohne Freileitung bedeutet das, dass verpflichtend mindestens eine Überspannungs-Schutzeinrichtung (SPD) Typ 2 am Speisepunkt der Anlage, in der Regel am Zählerplatz, zu errichten ist.
Darüber hinaus sind weitere SPDs empfohlen, wenn der Schutz der PV-Anlage, der Wallbox, der Heizungsanlage, des Fernsehers oder anderer Endgeräte gewünscht ist und diese mehr als 10 Meter Leitungslänge vom SPD am Speisepunkt entfernt sind.
Auch in das Gebäude eingeführte Daten- und Telekommunikationsleitungen sollten berücksichtigt werden, wenn ein umfassendes Schutzkonzept realisiert werden soll.

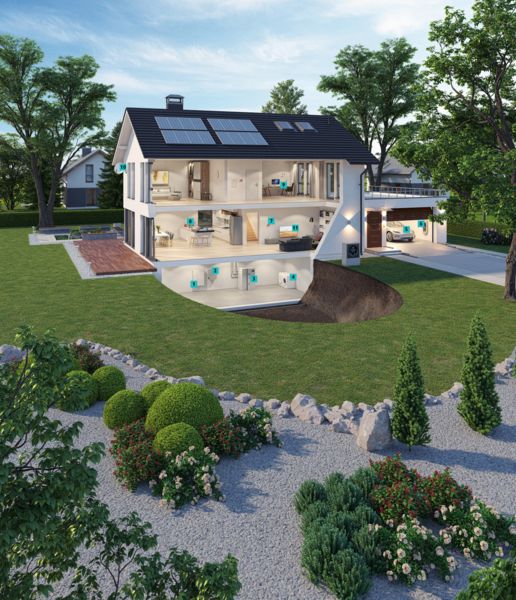

Wohnhaus ohne äußeren Blitzschutz mit Erdkabeleinspeisung

Unser Schutzvorschlag

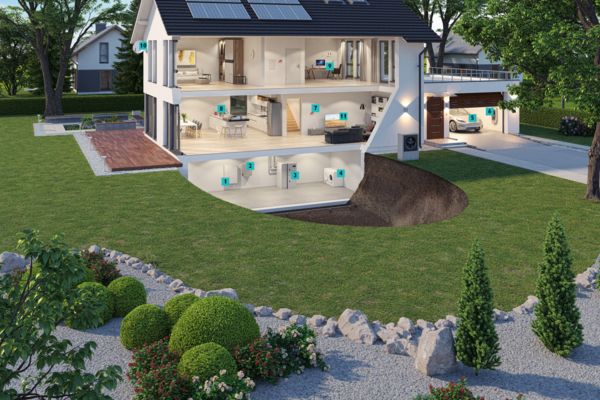

Das Bild und die zugehörige Tabelle zeigen beispielhafte Produktempfehlungen für ausgewählte Anwendungen in einem Gebäude mit einem TN-S- oder TT-System am Speisepunkt. Für ein umfassendes Schutzkonzept können weitere Überspannungs-Schutzeinrichtungen erforderlich sein.

Anwendung oder Einbauort

Empfohlener Überspannungsschutz

Art.-Nr.

1 Zählerplatz:
anlagenseitiger Anschlussraum oder
Sammelschiene im netzseitigen Anschlussraum

VAL-SEC-T2-3S-350/40
FLT-SEC-ZP2-3S-255/7.5

2909637
1168940
2 Wechselrichter, DC-Seite (1 String) SOL-SC-1ST-0-DC-1MPPT-2001 2403338
3 Heizungsanlage:
Stromversorgung
Temperaturfühler

PLT-SEC-T3-230-FM-PT
TTC-6P-2-HC-24DC-PT-I

2907928
2906817
4 Waschmaschine und Trockner MNT-1 D/WH 2882213
5 Garagentorantrieb BT-1S-230AC/A 2803409
6 Wallbox:
in Wallbox integriert, alternativ
extern in separatem Gehäuse

VAL-EV-T2 280/3+1
CHARX-PROTECT-11-22KW

1180144
1380466
7 Bedienpanel Haussteuerung:
Spannungsversorgung
Datenleitung (z. B. KNX)

BLT-T3-230-A
TTC-6P-12-HC-24DC-PT-I

1038841
2906817
8 Kaffeevollautomat BLT-SKT-230-A 1038842
9 Router / Telefon:
Stromversorgung + (V)DSL
LAN

MNT-TAE D/WH
DT-LAN-CAT.6+

2882394
2881007
10 SAT-Anlage (Multischalter) C-SAT-BOX 2880561
11 Fernseher MNT-TV-SAT D/WH 2882297
