N-Sammelschienen einfügen

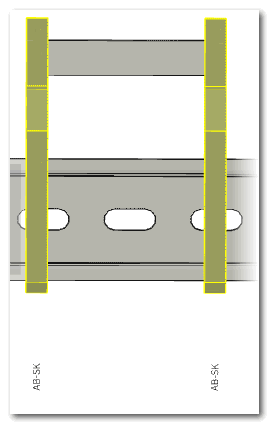

Die Platzierung einer N-Sammelschiene auf einer Tragschiene erfordert mindestens zwei Auflageblöcke, auf denen die Sammelschiene eingefügt werden kann. Die auf der Tragschiene montierten Auflageblöcke halten die N-Sammelschiene in Position (wie im folgenden Beispiel gezeigt).

Eine N-Sammelschiene wird über den Zubehör-Modus ZUBEHÖR > EINFÜGEN > N-Sammelschiene auf den Halteblöcken platziert.

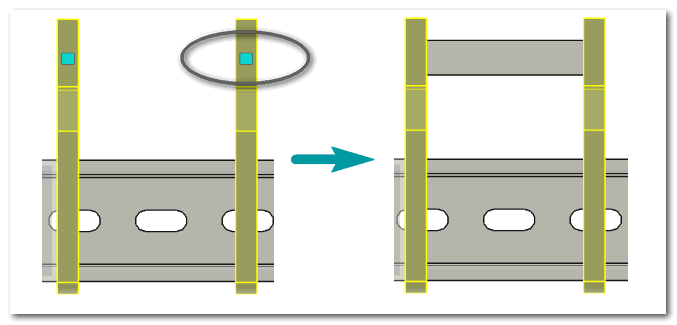

Wenn Sie zwei oder mehrere Auflageblöcke auf der Tragschiene platziert haben, mindestens zwei Auflageblöcke ausgewählt und den Zubehör-Modus N-Sammelschiene aktiviert haben, werden die Einfügepunkte für die N-Sammelschiene angezeigt. Um die N-Sammelschiene einzufügen, wählen Sie die Sammelschiene im Einfügezentrum aus und klicken dann auf einen beliebigen Einfügepunkt.

Beispiel

Klemmen auf N-Sammelschienen / Artikel zwischen Auflageblöcken platzieren

Sie können wie nachfolgend beschrieben Klemmen auf N-Sammelschienen und Artikel auf der Tragschiene zwischen Auflageblöcken platzieren:

Platzieren von...Machen Sie folgendes...
Klemmen auf einer N-Sammelschiene
  1. Wählen Sie die N-Sammelschiene aus.
  2. Aktivieren Sie den Zubehör-Modus ZUBEHÖR > EINFÜGEN > N-Sammelschiene.
  3. Ziehen Sie die Klemme aus dem Einfügezentrum auf die N-Sammelschiene und legen Sie diese ab.

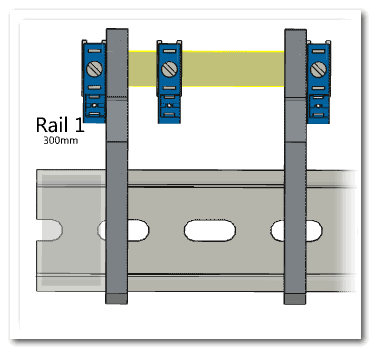

Die Klemmen können zwischen den Auflageblöcken auf der N-Sammelschiene und (jeweils nur eine) links und rechts von den Auflageblöcken platziert werden.

Beispiel

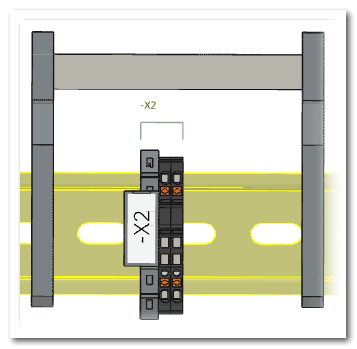

Artikel auf der Tragschiene zwischen AuflageblöckenWählen Sie die Tragschiene aus und fügen Sie den Artikel aus dem Einfügezentrum wie gewohnt ein.

Beispiel
