CSA
核准 ID: 13631| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 使用组 D | ||||
| 600 V | 5 A | 24 - 8 | ||
| 使用组 B | ||||
| 600 V | 30 A | 24 - 8 | ||
| 使用组 C | ||||
| 600 V | 30 A | 24 - 8 | ||
EAC
核准 ID: RU C-DE.BL08.B.00682cULus认证
核准 ID: E60425| 額定電壓 UN | 標稱電流 IN | 橫截面 - 美國線規 | 橫截面 mm2 | |
|---|---|---|---|---|
| 使用组 F | ||||
| 400 V | 30 A | 24 - 8 | ||

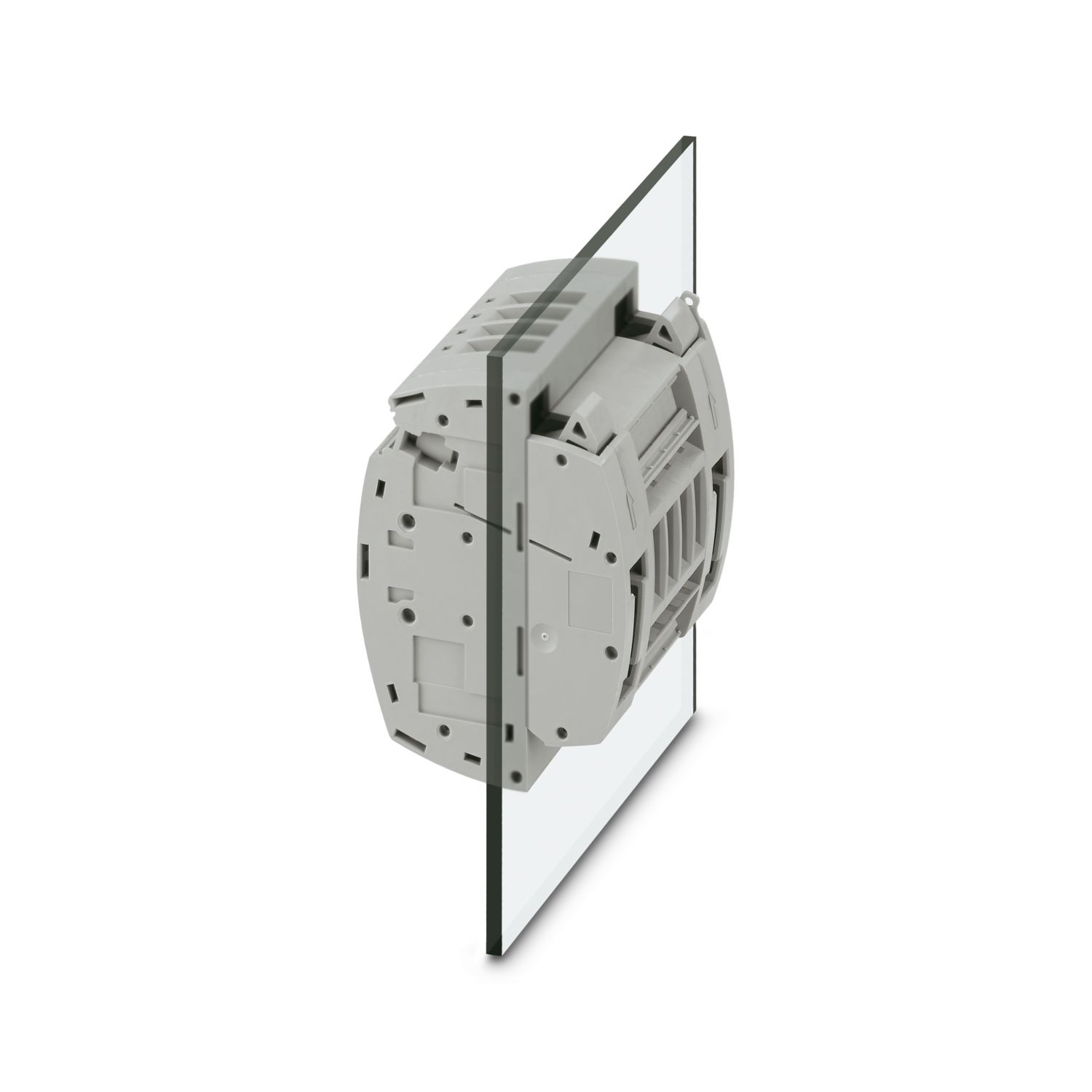

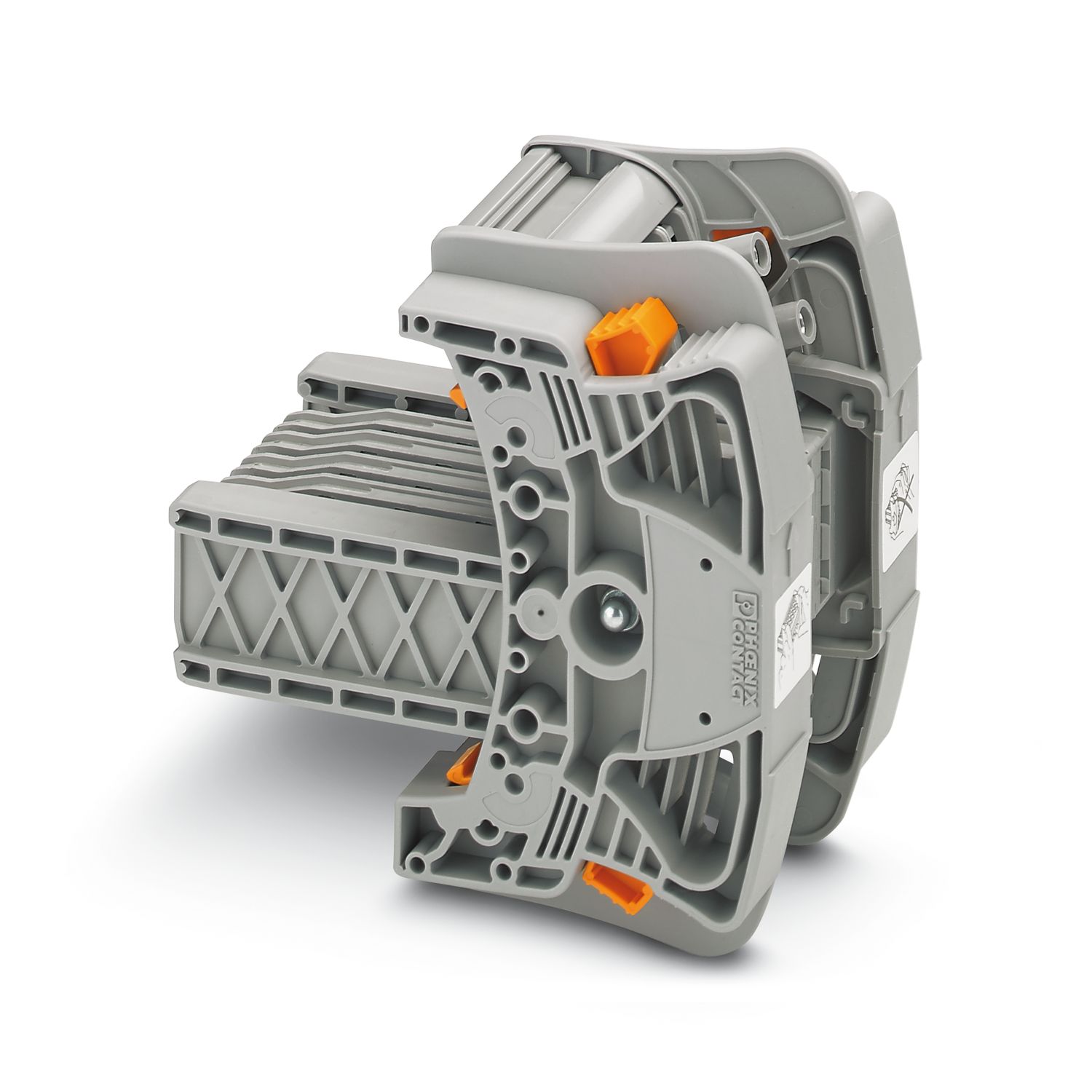

UTWE 6/3+1
-
测试端子条
3069047
测试端子条， 标称工作电压: 400 V， 额定电流: 24 A， 连接量: 8， 位数: 4， 接线方式: 螺钉连接， 第一层， 额定接线容量: 6 mm2， 横截面: 0.2 mm2 - 10 mm2， 安装方式: 壁挂式安装， 颜色: 灰色
產品細節
| 产品类型 | 测试端子条 |
| 位数 | 4 |
| 针距 | 8.2 mm |
| 连接量 | 8 |
| 行数 | 1 |
| 电位 | 4 |
| 绝缘特性 | |
| 过电压类别 | III |
| 额定浪涌电压 | 4 kV |
| 额定条件下的最大功耗 | 1.31 W |
| 测试电涌电压 | 5 kV |
| 额定横截面 | 6 mm² |
| 第一层 | |
| 螺纹 | M4 |
| 紧固扭矩 | 1.5 ... 1.8 Nm |
| 剥线长度 | 10 mm |
| 塞规 | A5 |
| 连接符合标准 | IEC 60947-7-1 |
| 刚性导线横截面 | 0.2 mm² ... 10 mm² |
| 横截面 AWG | 24 ... 8 (按IEC标准修订) |
| 柔性导线横截面 | 0.2 mm² ... 10 mm² |
| 导线横截面，柔性[AWG] | 24 ... 8 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.25 mm² ... 6 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.25 mm² ... 6 mm² |
| 2根横截面相同的导线，刚性导线 | 0.2 mm² ... 2.5 mm² |
| 2根横截面相同的导线，柔性导线 | 0.2 mm² ... 2.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.25 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 2.5 mm² |
| 标称电流 | 24 A |
| 最大负载电流 | 30 A (当连接截面积为10 mm²的导线时) |
| 额定电压 | 400 V |
| 额定横截面 | 6 mm² |
| 尺寸图 |
|
| 宽度 | 65.8 mm |
| 高度 | 81 mm |
| 深度 | 81 mm |
| 针距 | 8.2 mm |
| 板厚度 | 1 mm ... 4 mm |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 电涌电压测试 | |
| 测试电压设定值 | 4.8 kV |
| 结果 | 已通过测试 |
| 温升测试 | |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 已通过测试 |
| 短时耐受电流 4 mm² | 500 A |
| 30 A | |
| 1250 A | |
| 结果 | 已通过测试 |
| 工频耐受电压 | |
| 测试电压设定值 | 1.89 kV |
| 结果 | 已通过测试 |
| 概述 | |
| 接线端子安装 | 0.8 Nm ... 1 Nm |
| 机械参数 | |
| 开口式侧板 | 否 |
| 机械强度 | |
| 结果 | 已通过测试 |
| 载体上的附件 | |
| DIN导轨/固定支点 | 面板开口 |
| 测试力设定值 | 5 N |
| 结果 | 已通过测试 |
| 注意事项 | 面板开口尺寸请见附录。 |
| 导线损坏和松动测试 | |
| 旋转速度 | 10 rpm |
| rpm | 135 |
| 导线横截面／重量 | 0.2 mm² / 0.2 kg |
| 6 mm2 / 1.4 kg | |
| 10 mm² / 2 kg | |
| 结果 | 已通过测试 |
| 针焰测试 | |
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
| 振荡/宽频带噪音 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 1类，B级使用寿命测试，在车体上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等级 | 1.857 (m/s²)²/Hz |
| 加速度 | 0.8g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 冲击 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 结果 | 已通过测试 |
| 环境条件 | |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 连接符合标准 | IEC 60947-7-1 |
| 安装类型 | 壁挂式安装 |
| 接线端子安装 | 0.8 Nm ... 1 Nm |
您的優勢
自动产生的电流互感器短路和抗震设计可确保测量过程中的最高安全等级
集成的坚固开关触点可满足绝大部分严苛要求，触点使用高品质材料，即使在多次触发后也能保证信号电流的传输
