3D视图
M12推拉自锁式连接器的360°视图
M12推拉自锁式连接器支持即插即用，在有限空间内也可实现可靠连接。相邻3D视图将展示连接工作原理。
M12推拉自锁式连接器
M12连接器采用推拉自锁式快速锁紧机制，在空间有限且布线密度高的应用中无需工具，即可实现安全插拔。此外，内置锁紧机制的连接器型号可实现紧凑壳体设计。
自动化技术的新标杆
菲尼克斯电气推出M12推拉自锁式快速锁紧机制产品，打造适用于设备和现场布线的耐用型连接方案。推拉自锁式机制支持跨制造商兼容插拔，实现轻松、便捷、安全的接线。
优势
- 即插即用：在有限空间内实现快速可靠的连接
- 灵活性更强：单个M12设备连接器即可同时支持螺钉和推拉自锁式连接
- 设计简便：M12接口采用埋头设计，实现紧凑型设备解决方案
- 悬空引线：连接器内外均有锁紧机制
- 前瞻性强：全球通用的标准化产品系列
M12推拉自锁式快速锁紧机制 优势详解
凭借跨制造商锁紧机制，在有限空间内也可实现快速可靠的插拔。相较于螺钉连接，该设计可节省高达80%的安装时间。

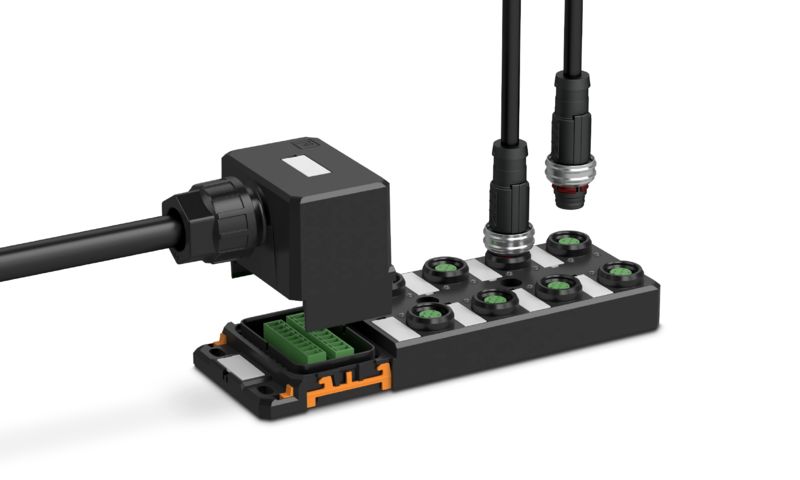

M12连接器采用双重接口设计，支持成熟的螺钉连接或推拉自锁式速连，实现灵活现场布线。现有的M12解决方案甚至可以轻松实现推拉自锁式设备集成。
新款M12推拉自锁式方案采用埋头接口，可齐平嵌入壳体。提高接线密度，实现紧凑型设备设计。

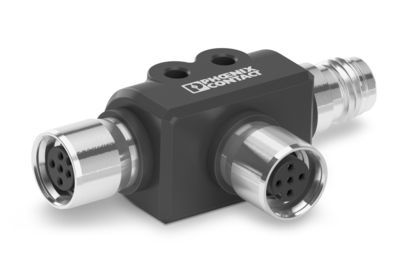

轻松完成现场扩展：连接器内外均有推拉自锁式锁紧机制，实现悬空引线。
使用M12组装用推拉自锁式连接器，灵活连接不同长度的电缆。直插式连接无需工具即可轻松、便捷地完成现场接线。
标准化推拉自锁式产品系列采用统一设计，全球通用。符合IEC 61076-2-010标准，具备跨制造商兼容性。
M12推拉自锁式产品质量 经过安全和质量测试
M12推拉自锁式产品具备符合IEC 60529标准的可靠防尘防水保护。连接器和设备按照IPX5和IPX7防护等级要求进行测试。在上述测试中，测试对象必须能够耐受3分钟以上的喷射水（12.5 L/分钟），在1米深水中浸泡30分钟而不受损坏。
推拉自锁式连接器将经受振动与冲击。我们使用振动台模拟此类干扰。测试过程中触点断开不得超过1 μs。
- 根据IEC 60512-6-4标准，测试包括频率为10 Hz到500 Hz的正弦振动，加速度为50 m/s²，每个轴方向上持续测试两小时。
- 根据IEC 60512-6-3标准，测试包括每个轴方向上的六次冲击操作，加速度为490 m/s²，持续11 ms。
- 根据轨道交通应用标准EN 61373 Cat-1B，测试包括噪声引起的振动，频率为5 Hz到150 Hz，加速度高达 5.72 m/s²。测试对象需经受五小时的测试。
按照IEC 60512-13-2标准测试拉伸负荷能力，M12推拉自锁式连接器应能经受300 N拉力并持续60 s以上。连接器和电缆在测试过程中均不得受损。此外，连接器锁紧机构亦不得松开。最后，插拔式连接机构仍应能够便捷解锁。
在依照IEC 60998-2-1标准进行旋转测试时，垂直固定的M12推拉自锁式连接器与对接连接器相连。导线末端悬挂一个5 kg测试砝码。导线将绕自身轴线旋转150次，且不得因此损坏。此外，导线锁紧机构在测试过程中不得松开，但在测试结束后必须能够顺畅解锁。
在依照UL 2238a标准实施第2部分测试时，推拉自锁式锁紧机制将进行360°旋转，施加负载≥13.7 N。与其他锁紧机构测试一样，导线或电缆均不得受到损伤。导线锁紧机构在测试过程中不得松开，但在测试结束后必须能够解锁。
