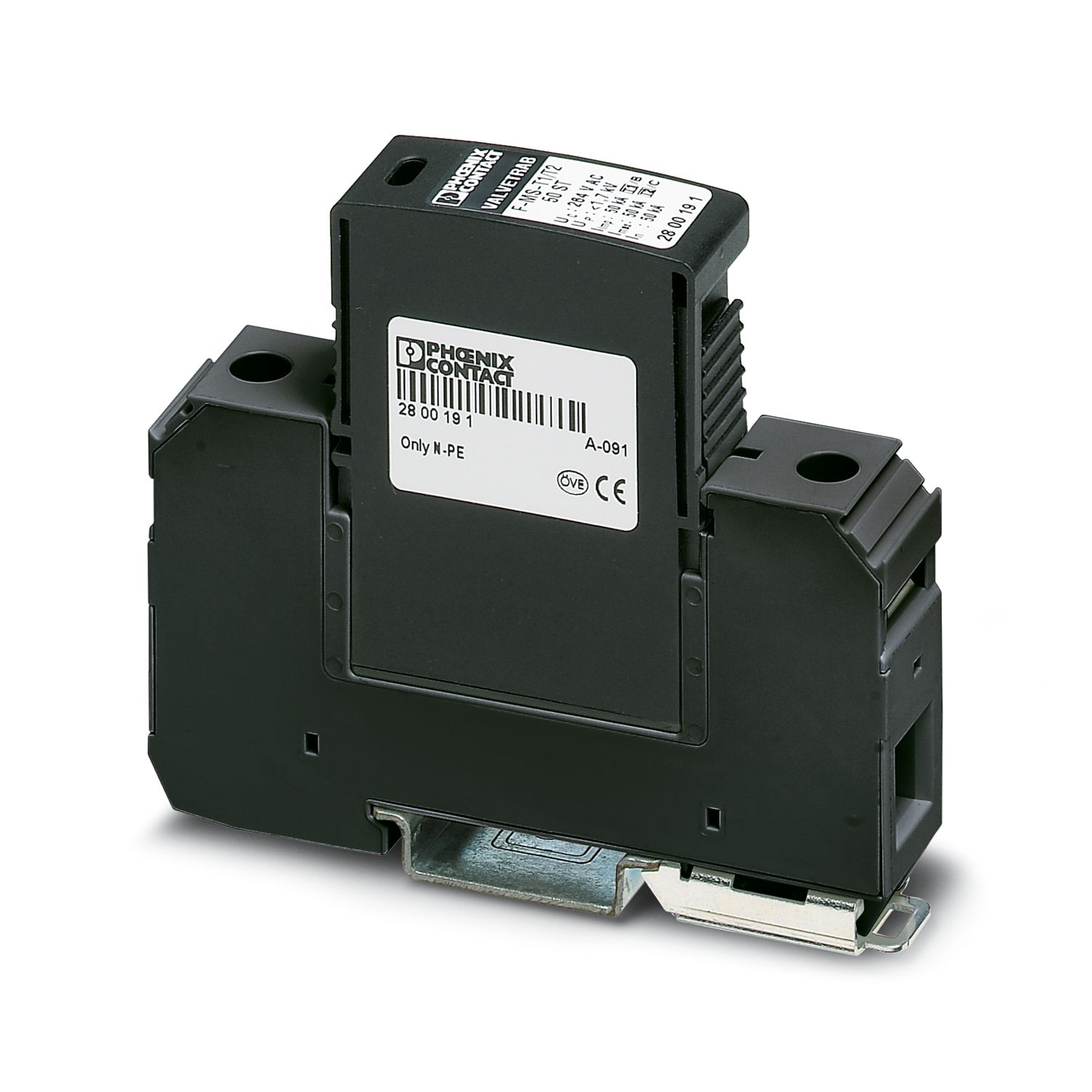

F-MS-T1/T2 50
-
Tip 1/2 yıldırım/aşırı gerilim arestörü
2801136
Yıldırım/aşırı gerilim arestörü, NS 35/7,5 üzerine monte edilen N-PE toplam akım kıvılcım aralıklı taban elemanı ve koruyucu fiş. Muhafaza genişliği: 17,5 mm (1TE)
Ürün Ayrıntıları
| Ürün tipi | Arestör kombinasyonu |
| Ürün gamı | VALVETRAB MS |
| IEC kategorisi | I / II |
| T1 / T2 | |
| I | |
| EN tip | T1 / T2 |
| IEC güç kaynağı sistemi | TN-S |
| Tasarım | Ray modülü, iki kısımlı, bölünebilir |
| Aşırı gerilim koruması arızalı mesajı | optik |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Nominal frekans fN | 50 Hz (60 Hz) |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M5 |
| Sıkma torku | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Kablo soyma uzunluğu | 16 mm |
| İletken kesiti, çok damarlı | 1,5 mm² ... 25 mm² |
| İletken kesiti, tek telli | 1,5 mm² ... 35 mm² |
| Kablo kesiti AWG | 15 ... 2 |
| Bağlantı yöntemi | Çatal kablo pabucu |
| İletken kesiti, çok damarlı | 1,5 mm² ... 16 mm² |

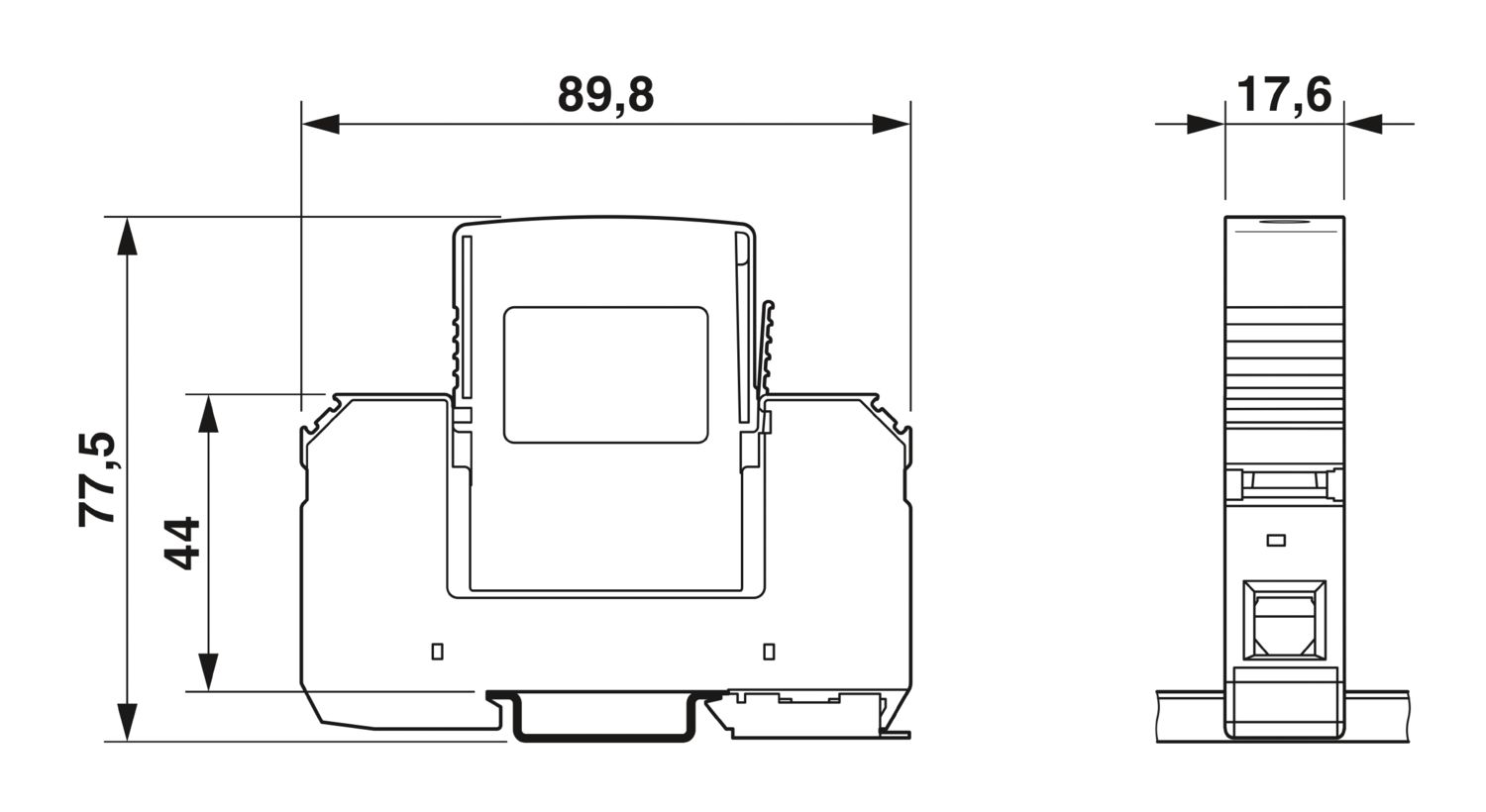

| Boyutlu çizim |
|
| Genişlik | 17,6 mm |
| Yükseklik | 89,8 mm |
| Derinlik | 77,5 mm (7.5 mm DIN rayı dahil) |
| Yatay pin aralığı | 1 Birim |
| Renk | siyah (RAL 9005) |
| siyah (RAL 9005) | |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Malzemenin CTI değeri | 600 |
| Yalıtım malzemesi | PA 6.6/PBT |
| Malzeme grubu | I |
| Muhafaza malzemesi | PA 6.6 |
| PBT |
| Mekanik veriler | |
| Açık yan taraf | Hayır |
| Koruma hatları | N-PE |
| Hareket yönü | N-PE |
| Nennspannung UN | 240/415 V AC (TN-S) |
| Nominal frekans fN | 50 Hz (60 Hz) |
| Maksimum sürekli gerilim UC | 264 V AC |
| Nominal yük akımı IL | 80 A |
| Toprak iletkeni akımı IPE | ≤ 5 µA |
| Beklemede güç tüketimi PC | 1,3 mVA |
| Nominal deşarj akımı In 8/20) µs | 12,5 kA |
| Maksimum deşarj akımı Imax (8/20) µs | 50 kA |
| Darbe deşarj akımı (10/350) µs, şarj | 25 As |
| Darbe deşarj akımı (10/350) µs, spesifik enerji | 625 kJ/Ω |
| Darbe deşarj akımı (10/350) µs, tepe değer limp | 50 kA |
| Toplam darbe deşarj akımı Itotal (8/20) µs | 50 kA |
| Toplam darbe deşarj akımı Itotal (10/350) µs | 50 kA |
| Art akımı frenleme kapasitesi Ifi | 100 A |
| Koruma seviyesi Up | ≤ 1,7 kV |
| Artık gerilim Ures | ≤ 0,6 kV (In'de) |
| ≤ 0,5 kV (10 kA'de) | |
| ≤ 0,5 kV (5 kA'de) | |
| ≤ 0,4 kV (3 kA'de) | |
| 6 kV'ta (1.2/50)µs darbe çalışma gerilimi | ≤ 1,7 kV |
| UT'de TOV davranışı | 1200 V AC (200 ms / dayanma modu) |
| Tepki süresi tA | ≤ 100 ns |
| Ortam koşulları | |
| Koruma sınıf | IP20 (sadece tüm terminal uçları kullanıldığında) |
| Ortam sıcaklığı (çalışma) | -40 °C ... 80 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 2000 m (amsl) |
| İzin verilen nem (çalışma) | 5 % ... 95 % |
| Darbe (çalışma) | 30g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z) |
| Titreşim (çalışma) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Hava klerans ve sürünme mesafeleri | |
| Standartlar/yönetmelikler | DIN EN 60664-1 |
| Standartlar/spesifikasyonlar | IEC 61643-11 |
| Not | 2011 |
| Standartlar/spesifikasyonlar | EN 61643-11 |
| Not | 2012 |
| Montaj tipi | DIN rayı: 35 mm |
