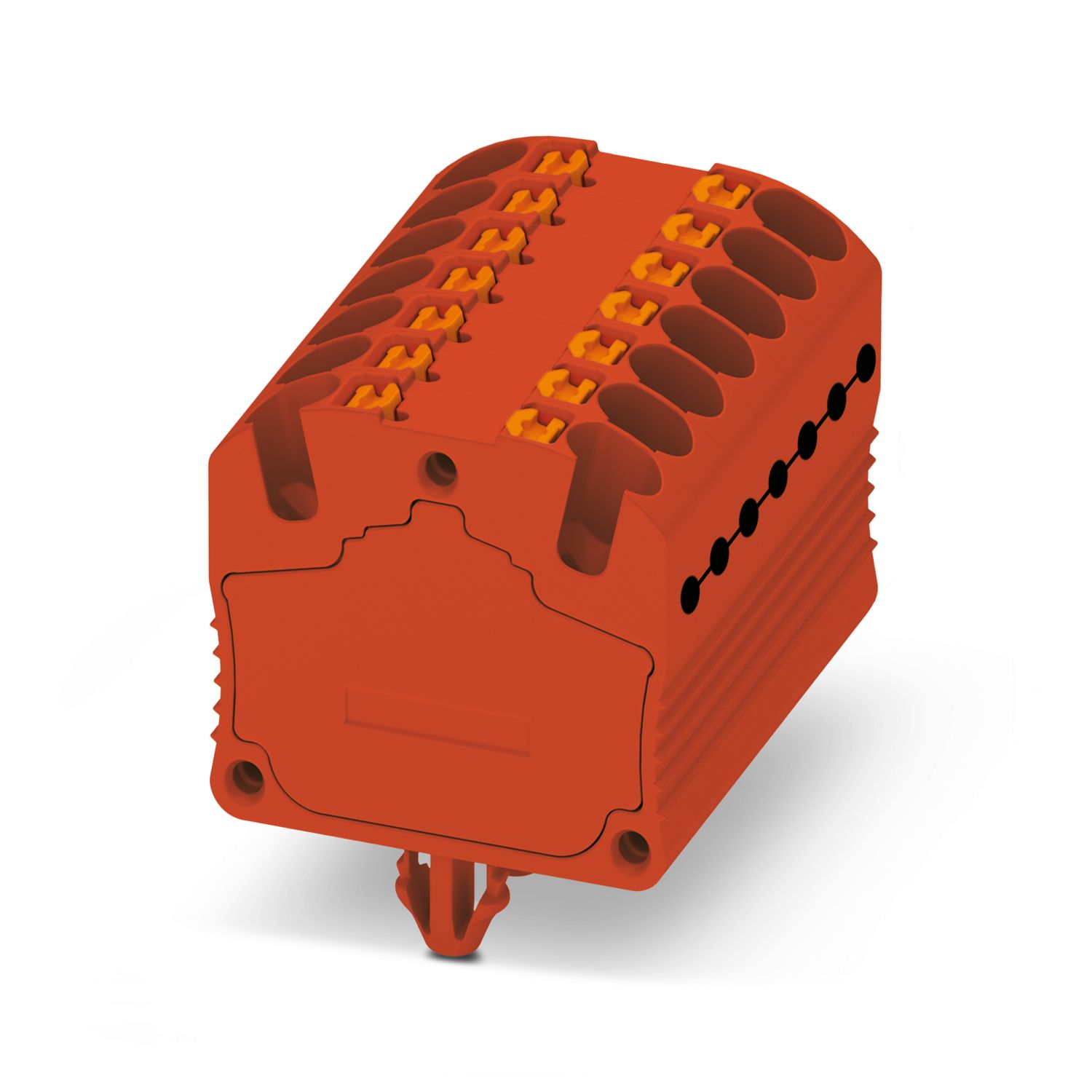

MP 14X1,5-RZ RD - Microgenomgångsplint - 3248398

Artikelegenskaper

Elektriska egenskaper

Dimensionerad stötspänning	6 kV

Anslutningsdata

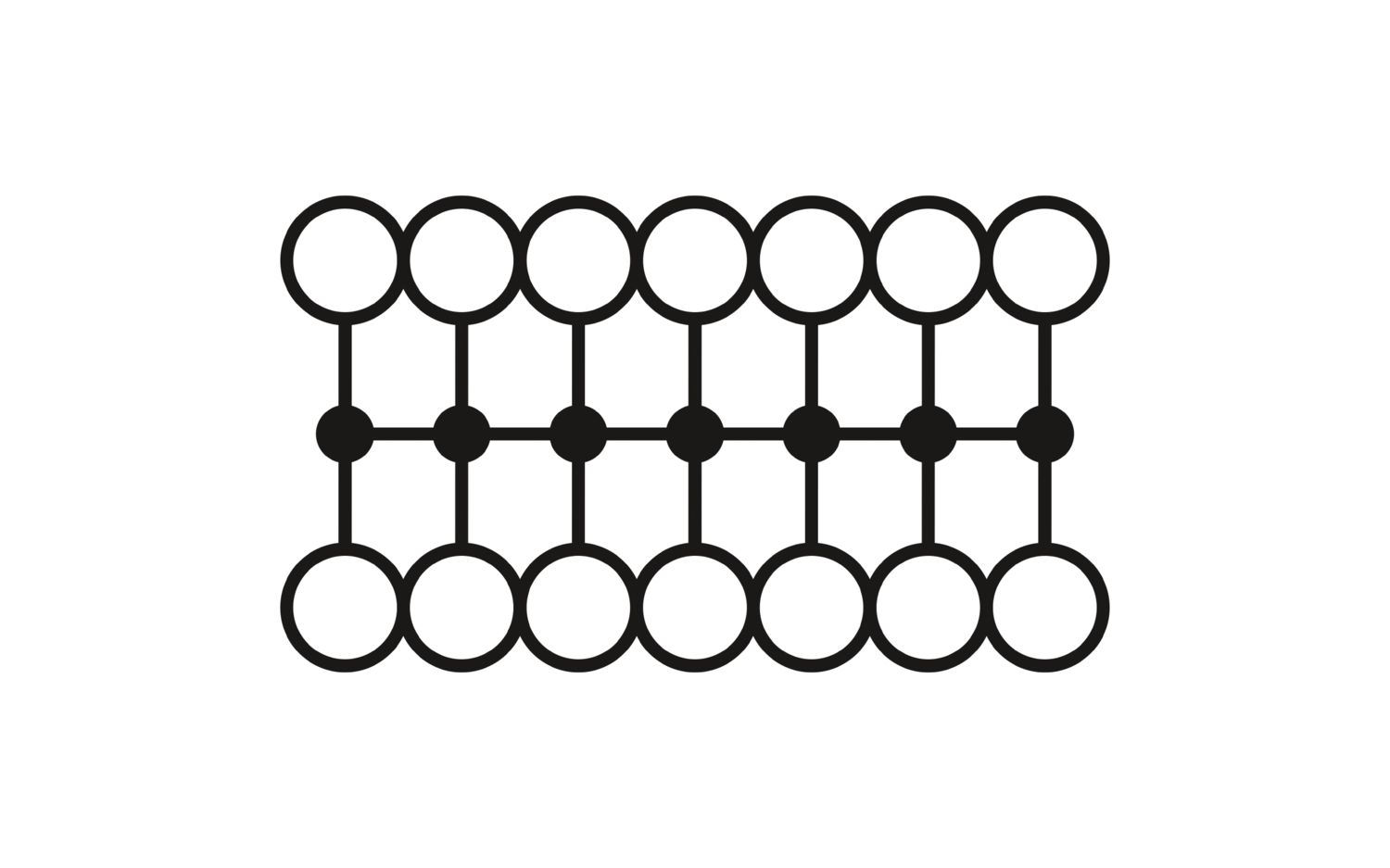

Antal anslutningar per plan	14
Märkarea	1,5 mm²
Dimensionerad anslutningsförmåga AWG	14
Avisoleringslängd	8 mm ... 10 mm
Håltolk	A1 / B1
Anslutning enligt norm	IEC 60947-7-1/IEC 60947-7-2
Ledararea styv	0,14 mm² ... 1,5 mm²
Ledararea AWG	26 ... 16 (omräknat enligt IEC)
Ledararea flexibel	0,14 mm² ... 1,5 mm²
Ledararea flexibel [AWG]	26 ... 16 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,25 mm² ... 1,5 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,25 mm² ... 1,5 mm²
Märkström	17,5 A
Belastningsström maximal	17,5 A
Märkspänning	500 V
Anslutningsareor direkt jackbara
Ledararea styv	0,34 mm² ... 1,5 mm²
Ledararea styv [AWG]	24 ... 16 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,5 mm² ... 1,5 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,5 mm² ... 1,5 mm²

Mått

Materialuppgifter

Färg	röd
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA
Statisk isoleringsmaterialanvändning i kyla	-60 °C
Temperaturindex för isolieringsmaterial (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)	125 °C

Elektrisk testning

Stötspänningstest
Isolationsspänning börvärde	7,3 kV
Resultat	Godkänd i test
Temperaturstegringstest
Krav temperaturstegringstest	Temperaturhöjning ≤ 45 K
Resultat	Godkänd i test
Kortslutningsströmstest 1,5 mm²	0,18 kA
Resultat	Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde	1,89 kV
Resultat	Godkänd i test

Mekaniska egenskaper

Mekaniska testningar

Mekanisk hållfasthet
Resultat	Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage	ledande monteringsplatta
Provkraft börvärde	1 N
Resultat	Godkänd i test
Test med avseende på kabelskador och -lossning
Rotationshastighet	10 v/min
Vridningar	135
Ledarens tvärsnittsarea/vikt	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
Resultat	Godkänd i test

Miljö- och livslängdsvillkor

Åldrande
Temperaturcykler	192
Resultat	Godkänd i test
Nålflamtest
Verkningstid	30 s
Resultat	Godkänd i test
Svängningar/bredbandsbrus
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Hållbarhetstest kategori 2, på boggin
Frekvens	f₁ = 5 Hz bis f₂ = 250 Hz
ASD-nivå	6,12 (m/s²)²/Hz
Acceleration	3,12g
Provtid per axel	5 h
Testriktningar	X-, Y- och Z-axel
Resultat	Godkänd i test
Stötar
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Stötform	Halvsinus
Acceleration	30g
Stöttid	18 ms
Antal stötar per riktning	3
Testriktningar	X-, Y- och Z-axel (pos. och neg.)
Resultat	Godkänd i test

Standarder och bestämmelser

Anslutning enligt norm	IEC 60947-7-1/IEC 60947-7-2

Montering

Artikelnr	3248398
Antal/förp.	20 Styck
Minsta beställningsantal	20 Styck
Försäljningskod	BE2269
Produktnyckel	BE2269
GTIN	4055626309903
Vikt per styck (inklusive förpackning)	99,99 g
Vikt per styck (exklusive förpackning)	99,99 g
Tullnummer	85369010
Ursprungsland	PL

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
