MM-EE-EEM-EM357
-
Mätinstrument
1744495

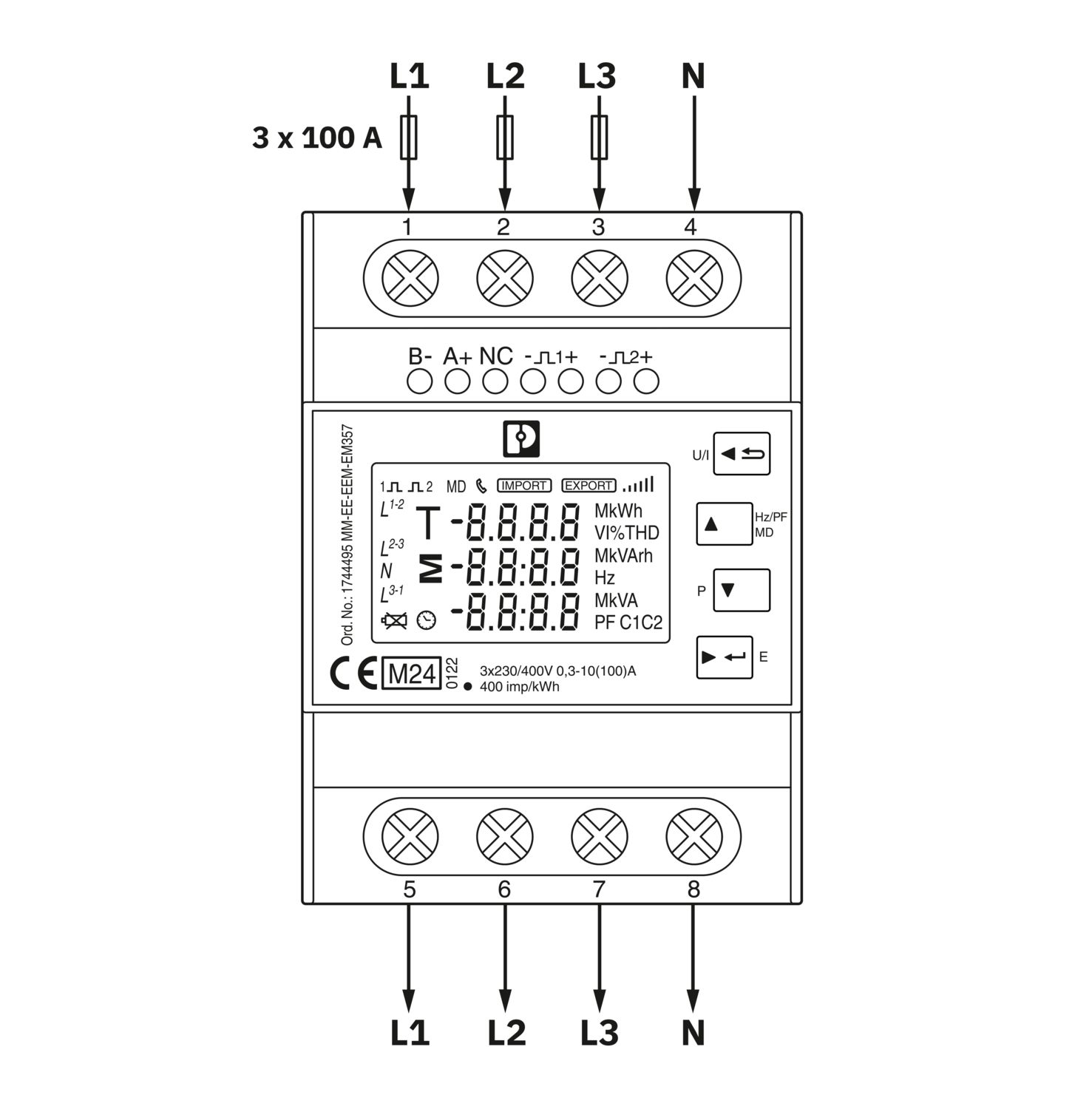

Trefas-energimätare för mätning av aktiv effekt med direktmätning i nätverk på upp till 480 V/100 A, med RS-485-gränssnitt och 2 impulsutgångar, drifttemperatur upp till +70° C, certifierad enligt MID-direktivet
Produktdetaljer
| Produkttyp | Energimätare |
| Produktfamilj | ESSENTIAL edition |
| Isoleringsegenskaper | |
| Skyddsklass | II |
| Spänningshållfasthet | 6 kV |
| 4 kV (EN 50470-3) |
| Ingångsspänningsområde | 173 V AC ... 480 V AC (Ph/Ph) |
| 100 V AC ... 276 V AC (Ph/N) | |
| Effektförbrukning | 10 VA (2 W) |
| Frekvensområde | 50 Hz ... 60 Hz |
| Aktiv energi (EN 50470-3) | Klass B |
| Aktiv energi (IEC 62053-21) | Klass 1 |
| Reaktiv energi (IEC 62053-23) | Klass 2 |
| Pulsutgång | |
| Beskrivning av utgången | Passiv optoisolering |
| Kopplingsström maximal | 27 V DC |
| Kopplingsström maximal | 27 mA |
| Mätanslutning | |
| Anslutningstyp | Skruvanslutning |
| Avisoleringslängd | 14 mm |
| Ledararea styv | 1,5 mm² ... 25 mm² |
| Ledarare AWG | 11 ... 4 |
| Åtdragningsmoment | 0,2 Nm |
| Andra anslutningar | |
| Anslutningstyp | Skruvanslutning |
| Avisoleringslängd | 6 mm |
| Ledararea styv | 0,5 mm² ... 1,5 mm² |
| Ledarare AWG | 26 ... 14 |
| Åtdragningsmoment | 0,2 Nm |
| Kommunikation: | |
| Kommunikationsprotokoll | Modbus/RTU |
| Kommunikationsstandard | RS-485 |
| Överföringshastighet område | 2400 Bit/s ... 38400 Bit/s |
| Paritet | ojämn, rak, ingen |
| Kommunikationsstandard | RS-485 |
| Överföringshastighet område | 2400 Bit/s ... 38400 Bit/s |
| Bredd | 72 mm |
| Höjd | 100 mm |
| Djup | 66 mm |
| Omgivningsförhållanden | |
| Kapslingsklass | IP51 (Frontsida) |
| IP20 (Anslutningar) | |
| Drifttemperatur | -40 °C ... 70 °C |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 70 °C |
| Max. luftfuktighet (drift) | 90 % |
| CE | |
| Märkning | CE-konform |
| MID | |
| Märkning | MID-konform |
| Normer/föreskrifter | EN 50470-3:2022 |
| Standarder/föreskrifter | EN 50470-3:2022 |
| Monteringssätt | DIN-skenemontage |
| Artikelnr | 1744495 |
| Antal/förp. | 1 Styck |
| Minsta beställningsantal | 1 Styck |
| Försäljningskod | CMCC11 |
| Produktnyckel | CMCC11 |
| GTIN | 4067923308497 |
| Vikt per styck (inklusive förpackning) | 400,8 g |
| Vikt per styck (exklusive förpackning) | 330 g |
| Tullnummer | 90283019 |
| Ursprungsland | CN |
ECLASS
| ECLASS-13.0 | 27142330 |
| ECLASS-15.0 | 27142330 |
| EU RoHS | |
| Uppfyller kraven enligt RoHS-direktivet | Ja (Inga undantagsregler) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Inga farliga ämnen över gränsvärdena
|
| EU REACH SVHC | |
| Hänvisning till möjliga ämnen i REACH (CAS-nummer) | Inget ämne med en viktandel på mer än 0,1 % |
