SACC-DSI-FS-5CON-PG 9/0,5 SCO - Аппаратн. соединитель, задняя стенка

1542729

Подробная информация о продукте

Указания по эксплуатации	Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат.
Указания по заказу:	Контргайка входит в объем поставки
Общая информация	Способ подключения: обжимное соединение
Указания по безопасности
Указания по безопасности	ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
	• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
	• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
	• Продукты предназначены для использования в установках, устройствах управления и электрических приборах.
	• При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий.
	• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
	• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
	• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
	• При рабочем напряжении > 50 В AC электропроводящие корпуса разъемов должны быть заземлены
	• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
	• Соблюдать соответствующие технические данные. Информацию можно найти: o на изделии o на упаковочной этикетке o в прилагаемой документации o в сети по адресу phoenixcontact.com/products рядом с изделием
	• Использовать только рекомендуемые компанией Phoenix Contact инструменты
	• Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием
	• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
	• При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3
	• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1:2008-12).

Тип монтажа	Монтаж на заднюю стенку Pg9 с плоской гайкой
Указания по монтажу	с плоской гайкой

Тип изделия	Круглые штекерные соединители (со стороны устройства)
Применение	Сигнал
Тип датчика	Универсальный
Полюсов	5
Количество подключаемых кабелей	1
Экранирован.	нет
Механические ключи	A
Тип резьбы	M12
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Материал Заливочная масса	PUR (залитый)
Класс воспламеняемости согласно UL 94	V0
Материал, уплотнение	FKM
Материал, контакт	CuZn
Материал, контактная поверхность	Au
Материал, держатель контакта	PA 6.6
Материал резьбового соединения	Цинк. литья под давлением, с никелевым покрытием
Материал проводника	гибкий провод из оцинкованной меди

Расчетное импульсное напряжение	1,5 кВ
Проходное сопротивление	≤ 3 мΩ
Сопротивление изоляции	≥ 100 МОм
Номинальное напряжение U_N	60 В (AC)
	60 В (DC)

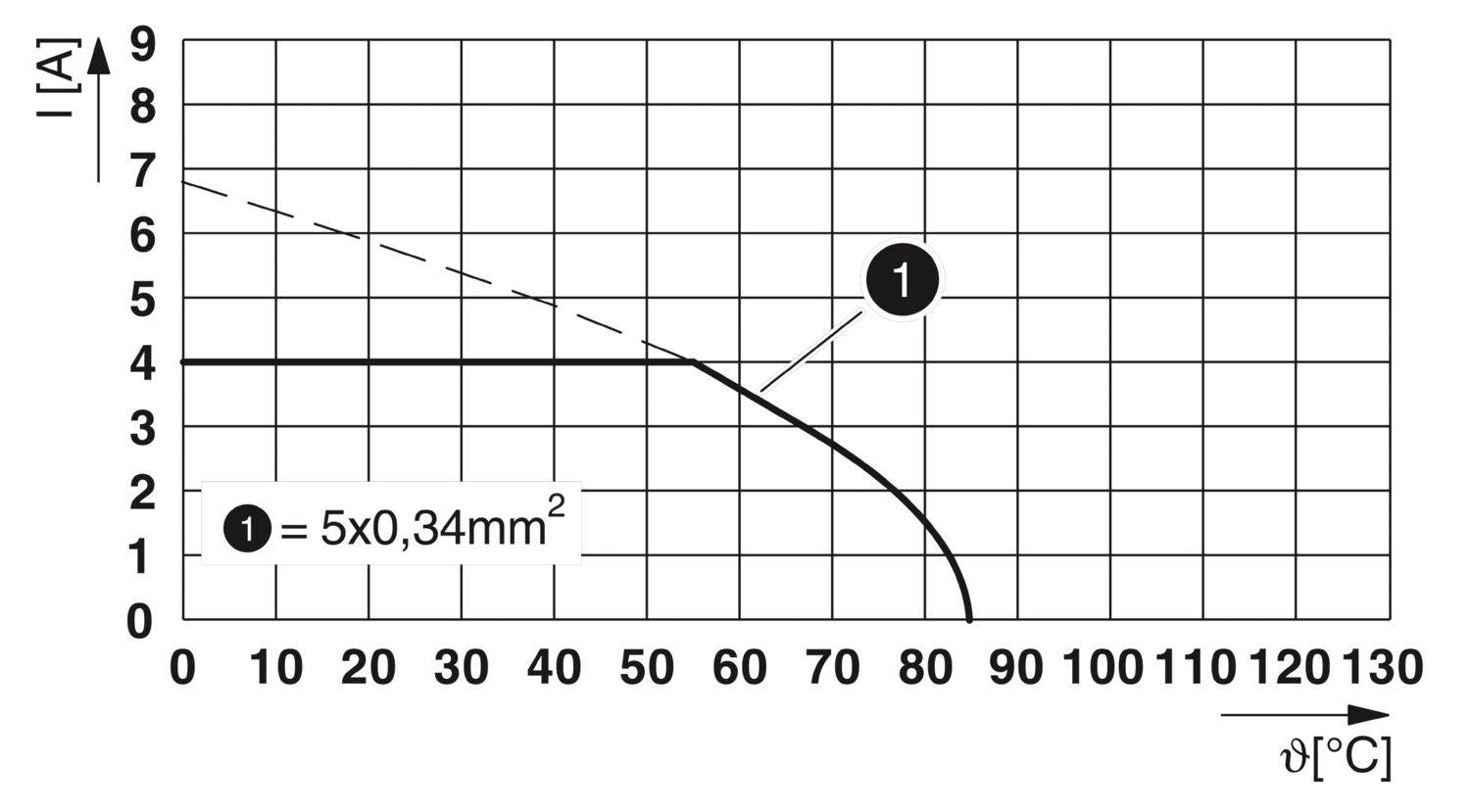

Номинальный ток I_N	4 A
Сопротивление кабеля, макс.	57,6 мΩ/м

Соединение провода
Тип подключения	Отдельные проводники
Тип контакта	Розетка
Сечение провода	0,34 мм²
Момент затяжки	2 Нм ... 3 Нм (С монтажной стороны)

Механические данные
Циклы установки	> 100

Подключение 1
Исполнение головки	Гнездо
Кабельный отвод головки	прямое
Тип резьбы головки	M12
Тип фиксатора головки	SPEEDCON
Механические ключи	A
Подключение 2
Исполнение головки	свободный конец

Длина кабеля	0,5 м
Тип кабеля	Гибкий кабель TPE
Тип сигнала/категория	Универсальный
Диаметр проводника вкл. изоляцию	1,2 мм ±0,07 мм

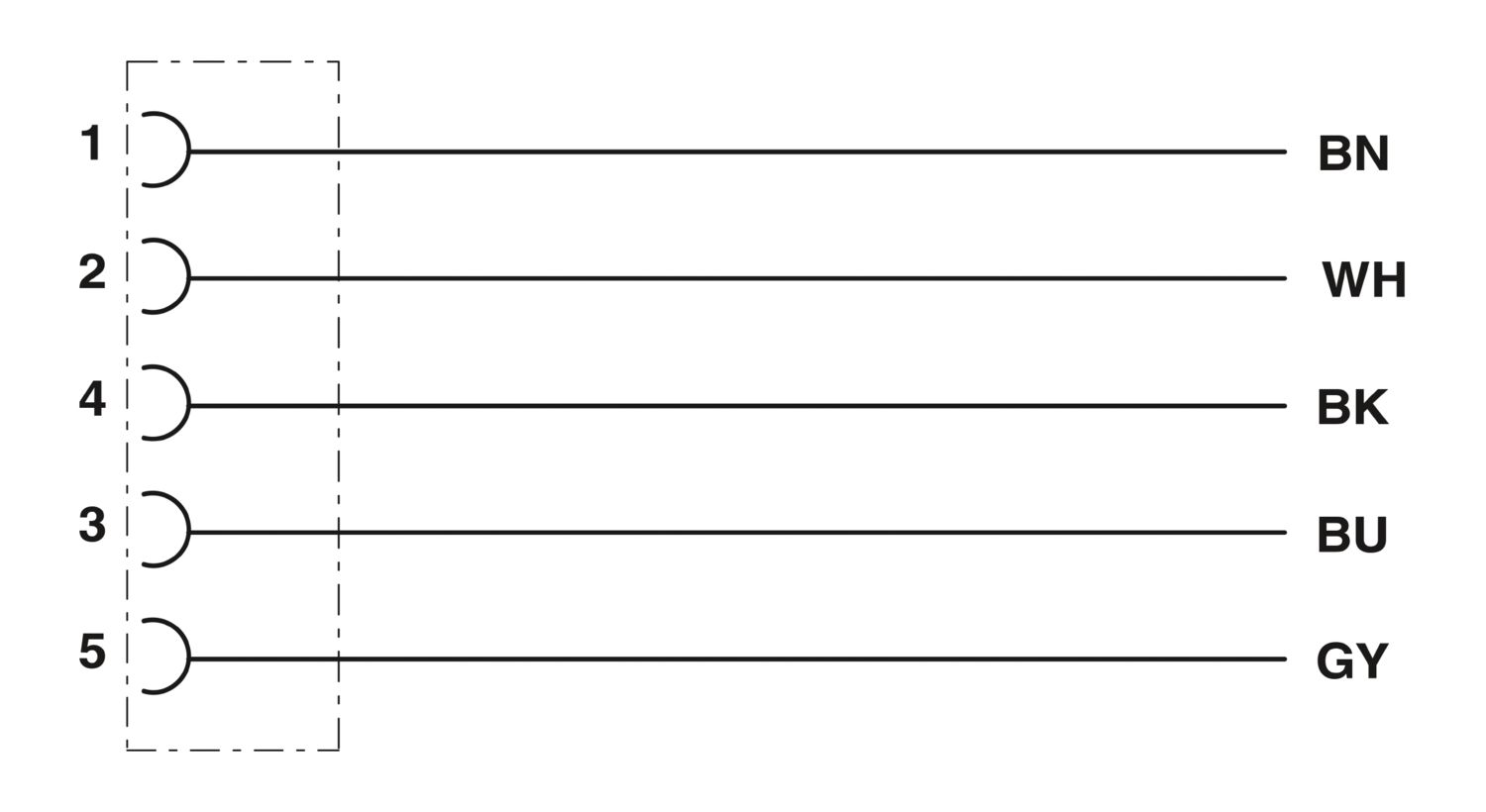

Отдельная жила, цвет	черный, коричневый, синий, белый, серый
Сечение жил кабеля	0,34 мм²
Материал проводника	гибкий провод из оцинкованной меди
Конструкция кабеля, сигнальная линия	7x 0,25 мм
AWG, сигнальная линия	22
Материал, изоляция проводника	TPE
Толщина стенки, изоляция	0,21 мм
Номинальное напряжение, проводник	300 В
Испытательное напряжение, проводник	2000 В AC
Проводники - сопротивление	≤ 57,6 мΩ/м
Проводники - сопротивление изоляции	≥ 20 МΩ*км
Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C (кабель, жестко прокладываемый)
	-25 °C ... 85 °C (кабель, для подвижного монтажа)

Условия окружающей среды
Степень защиты	IP67 (в смонтированном состоянии)
	IP65 (в смонтированном состоянии)
	IP65/IP67
Температура окружающей среды (при эксплуатации)	-25 °C ... 85 °C (вилка / розетка)
	-40 °C ... 85 °C (без механического приведения в действие)
	-25 °C ... 85 °C (кабель, для подвижного монтажа)
	-40 °C ... 85 °C (кабель, жестко прокладываемый)
UL Type Rating	Type 4 (indoor use only)

Обозначение стандарта	Круглый штекерный соединитель М12
Стандарты/нормативные документы	в соответствии с IEC 61076-2-101

Коммерческие данные

Номер артикула	1542729
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	ABQCHE
Страница каталога	Стр. 46 (C-2-2019)
GTIN	4046356097734
Вес/шт. (с упаковкой)	34,8 g
Вес/шт. (без упаковки)	24,26 g
Номер таможенного тарифа	85444290
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	60 В	4 A	22 - 20

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	60 В	4 A	22

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Подготовленные с гибкими проводниками для незамедлительного использования

Сборка и длина проводников на заказ

Оптимальная герметичность за счет заливки со стороны гибких проводников

Любые распространенные схемы расположения контактов и кодировка для передачи сигналов, данных и питания с унифицированной конструкцией

Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки

Система быстрой фиксации SPEEDCON снижает время на кабельную разводку

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
SCIP	74aee571-0cae-44fb-b29a-4ba251e806b7
