HC-B 10-TMS-100/O1STM32G-EEE
-
Корпус
1580483

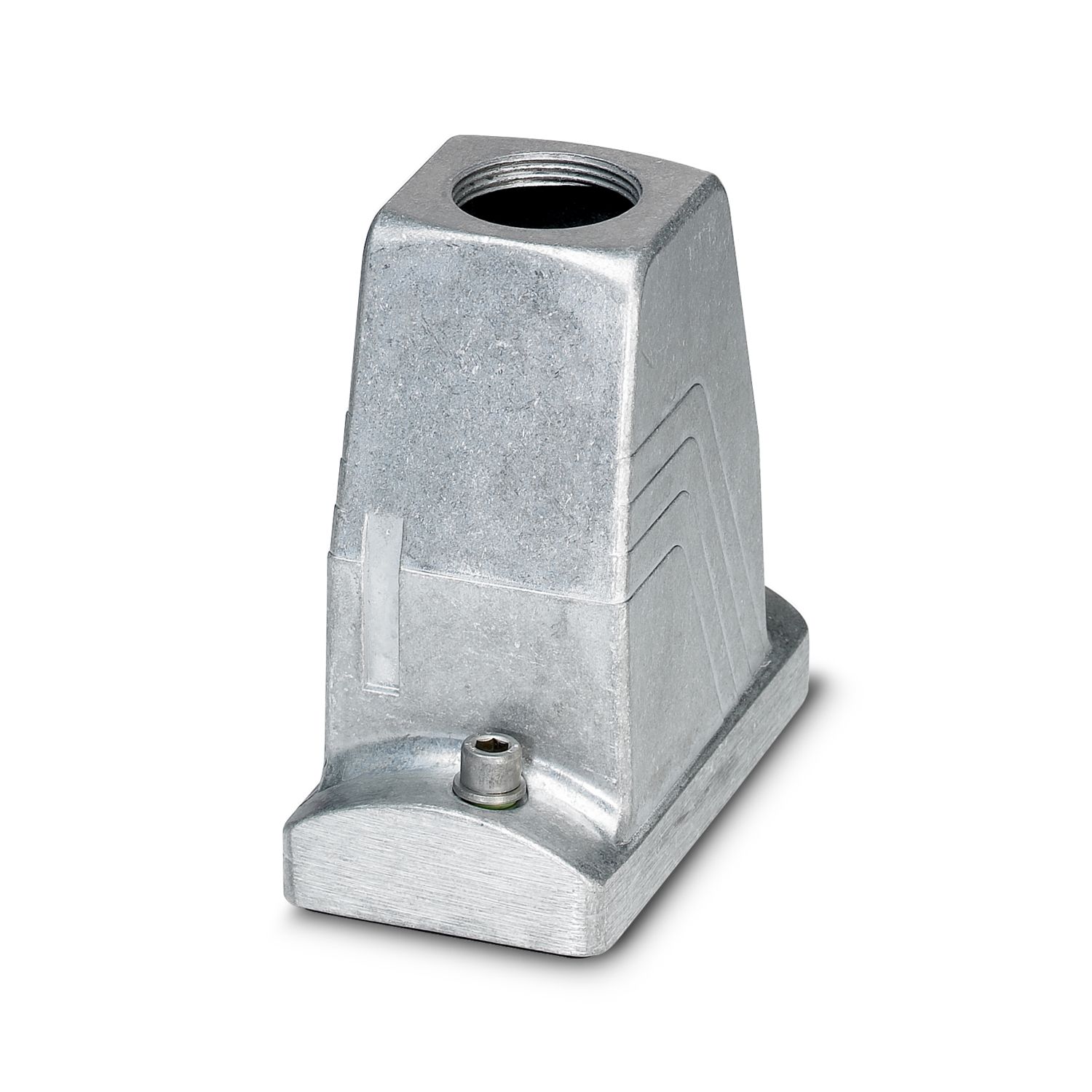

Корпус с кабельным сальником HEAVYCON ADVANCE B10, с винтовым зажимом (внутренний шестигранник) из нержавеющей стали, стойкий к воздействию морской воды алюминий, высота 100 мм, с резьбой 1x M32, прямым кабельным отводом, без покрытия; проводящее уплотнение (электромагнитные характеристики)
Подробная информация о продукте
| Общая информация | для контактных вставок HC-B10, BB18, DD42, M, K8/24 |
| Тип изделия | Корпуса с винтовым креплением |
| Тип корпуса | Сальниковый корпус |
| Применение | Прибрежная зона/ЭМС |
| Конструкция | B10 |
| Количество подключаемых кабелей | 1 |
| Тип резьбового соединения | 1x M32 |
| Крепежные винты | M6 (головка винта - внутренний шестигранник 5 мм) |
| Экранирован. | есть |
| Кабельный отвод | прямое |
| Pезьба Pg | без |
| Момент затяжки | 3 Нм (Крепежные винты) |
| Чертеж |
|
| Ширина | 57 мм |
| Высота | 100 мм |
| Длина | 105 мм |
| Установочный размер | |
| Ширина Монтажный вырез | 35 мм |
| Длина, монтажный вырез | 65 мм |
| Материал, уплотнение | NBR, проводящий |
| Материал корпуса | Из алюминия, методом литья под давлением, стойкий к морской воде |
| Материал поверхность корпуса | без покрытия |
| Материал, защелка | Нержавеющая сталь |
| Условия окружающей среды | |
| Степень защиты | IP66 |
| IP68 (0,2 бар/24 ч) | |
| IP69K | |
| Степень защиты (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Механические данные | |
| Тип резьбового соединения | 1x M32 |
| Тип соединения | Винты |
| Указания по монтажу | Для обеспечения функционирования контакта защитного провода при непрямом подсоединении оба монтажных фланца должны иметь достаточный электрический контакт с металлической монтажной стенкой. |
| Для достижения оптимального экранирующего эффекта необходимо снять слой изолирующего порошкового лака со стенки электрошкафа в области профильного уплотнителя. Момент затяжки крепежного винта составляет 3 Нм. | |
| Крепежные винты | M6 (головка винта - внутренний шестигранник 5 мм) |
