ME 67,5 OT-1MSTBO KMGY
-
Верхняя часть корпуса
2200522
Корпус для установки на монтажную рейку, Верхняя часть корпуса для штекерных соединителей и разъема на плату, ширина: 67,5 мм, высота: 99 мм, глубина: 45,85 мм, цвет: cветло серый (аналогично RAL 7035)
Для эксплуатации данного изделия требуется наличие дополнительных изделий.

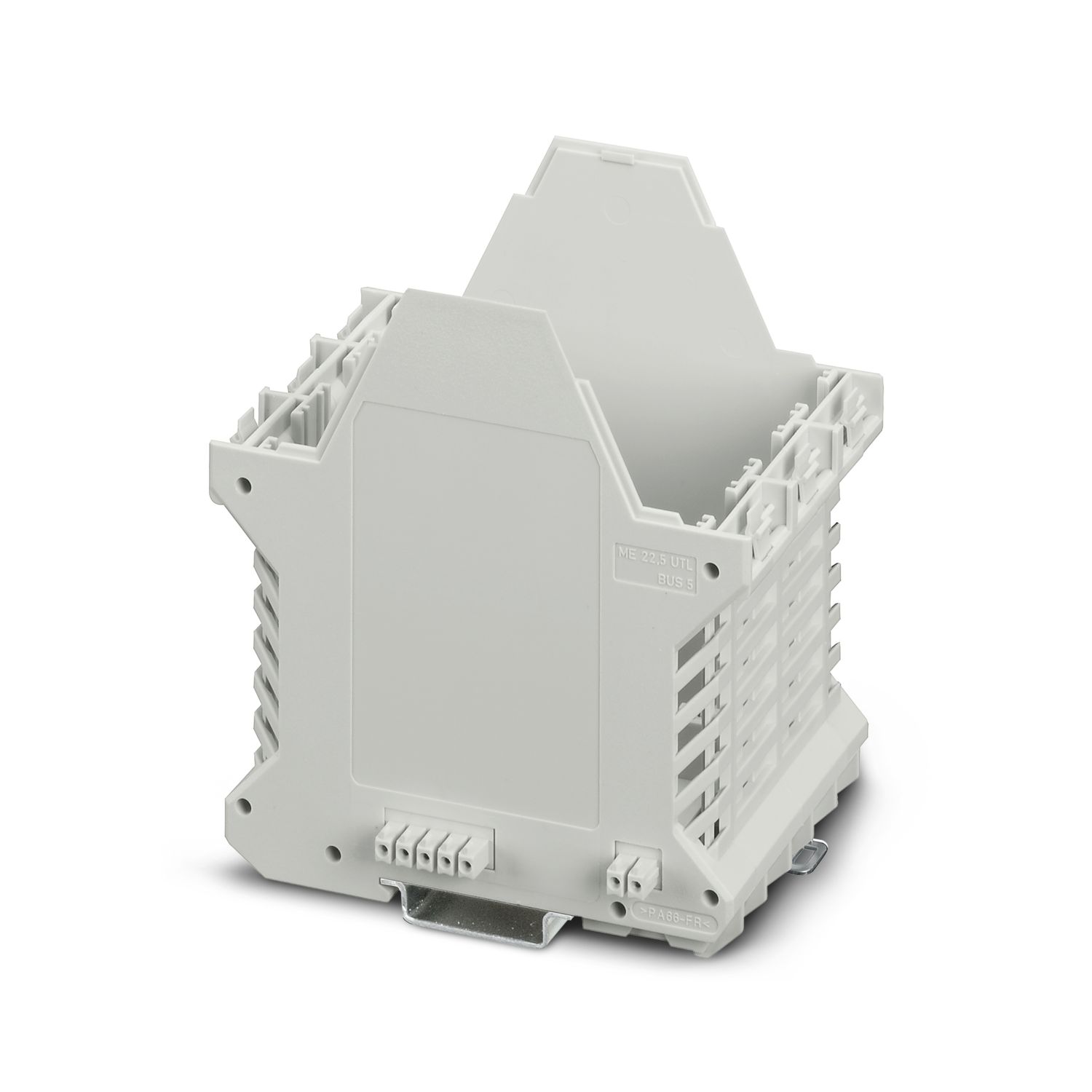

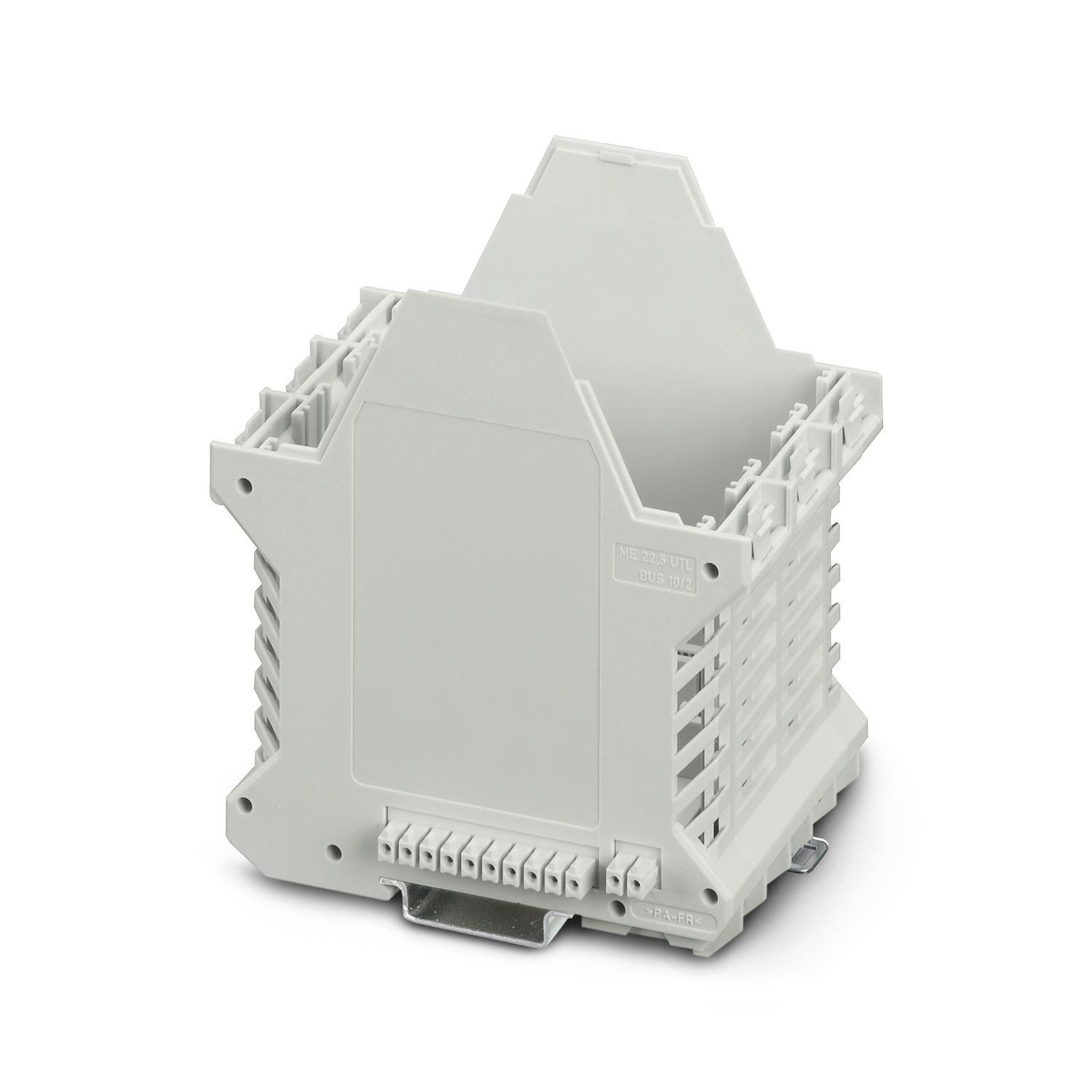

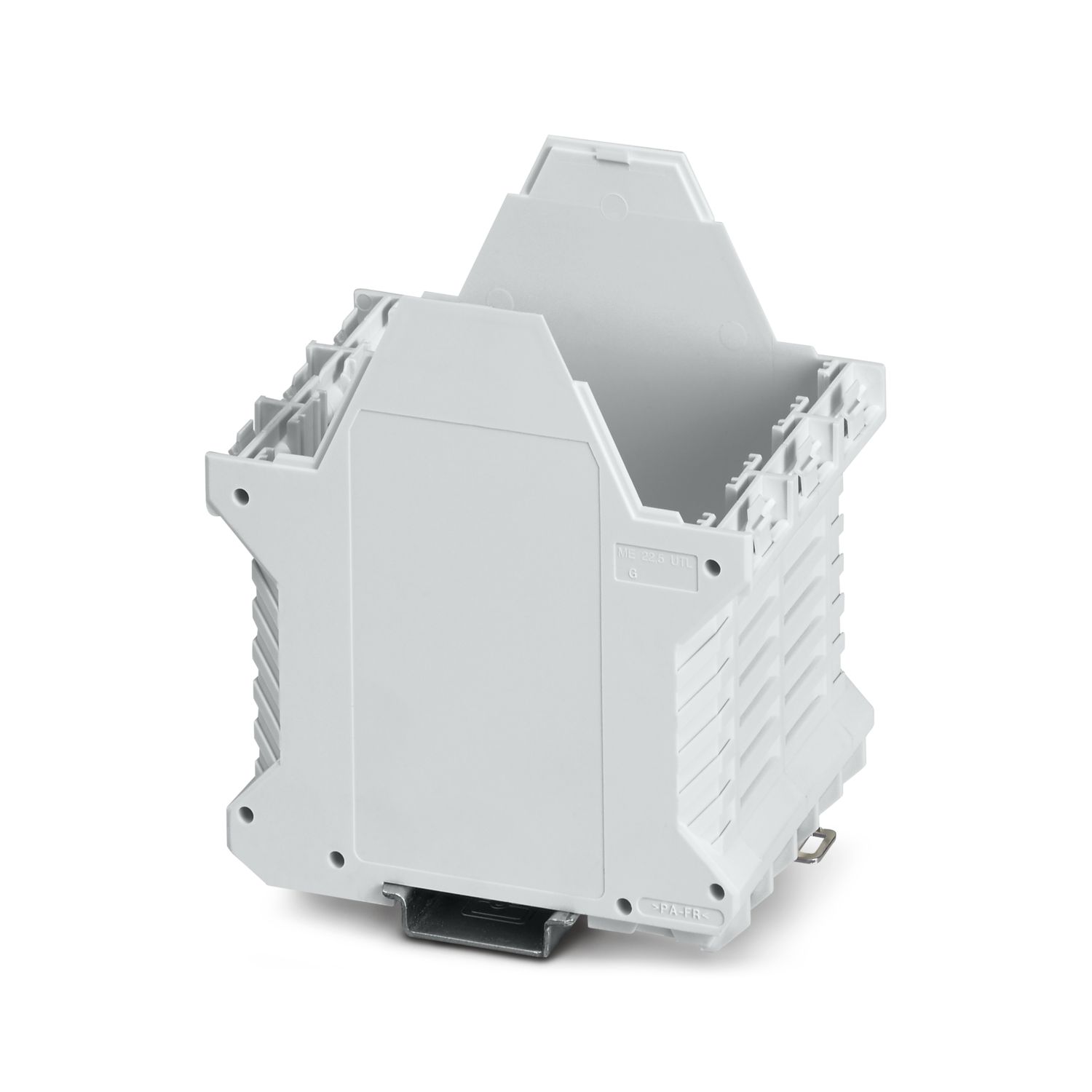

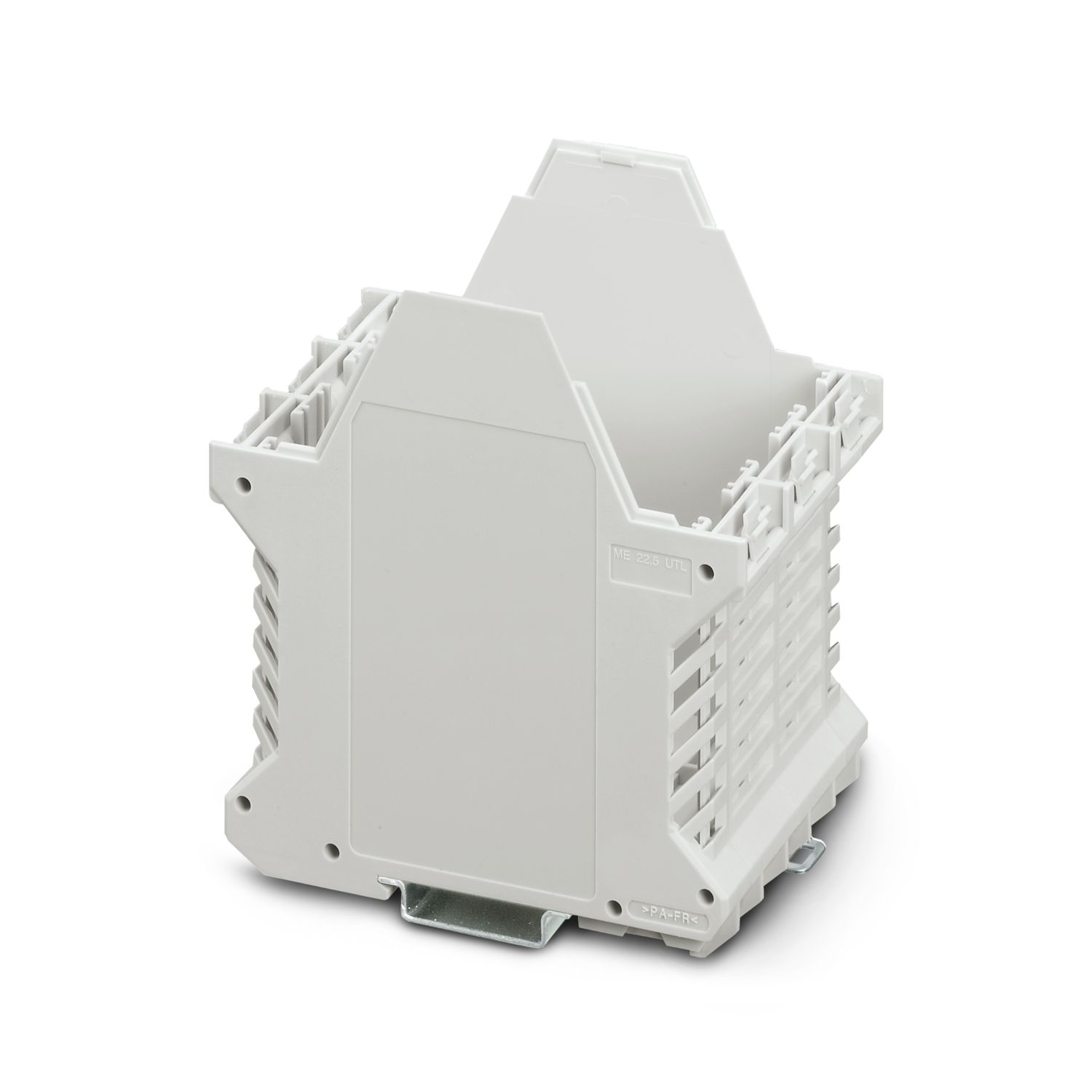

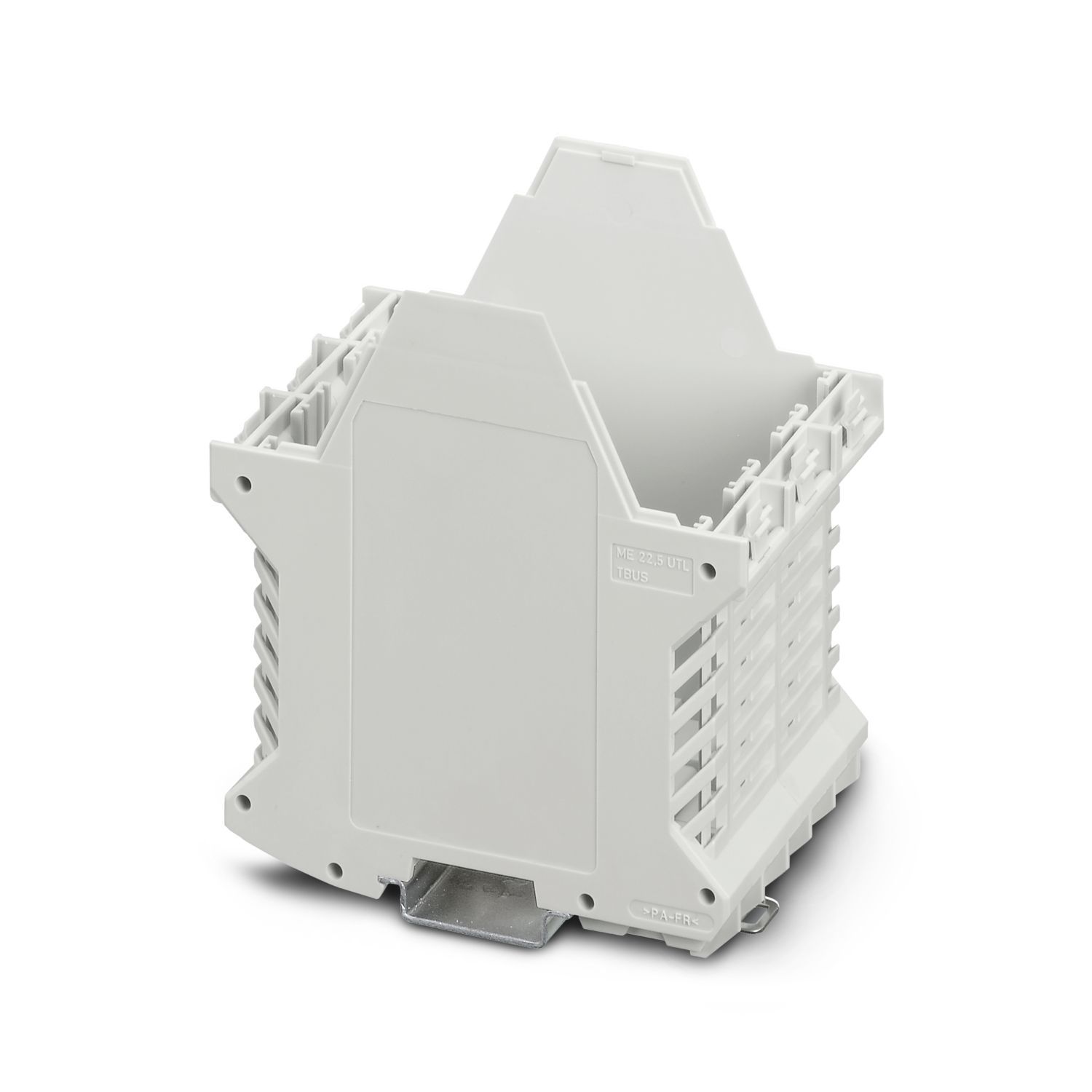

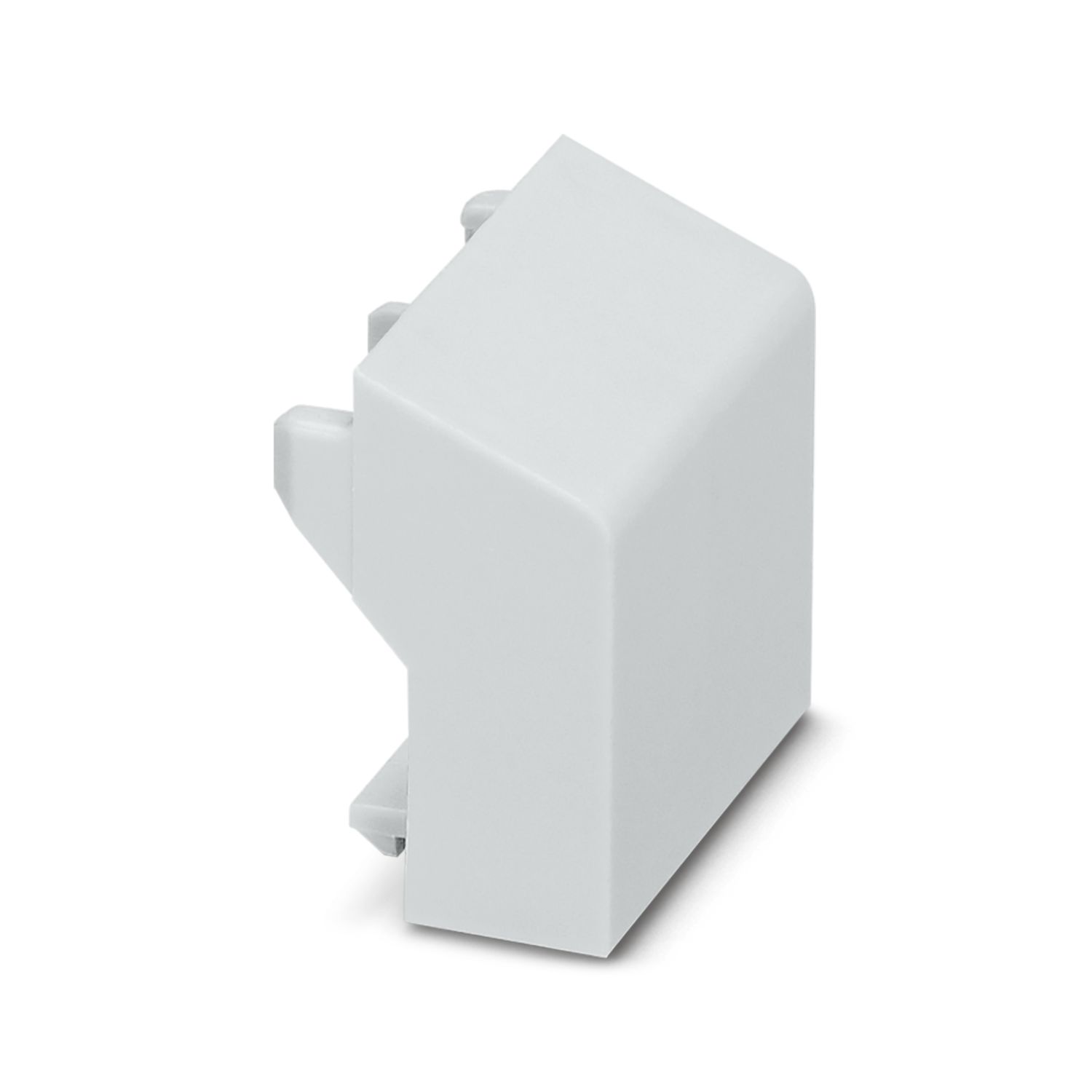

Необходимые принадлежности
Подробная информация о продукте
| Указание по монтажу | Учтите указания для пользователя в разделе загрузки. |
| Тип изделия | Верхняя часть корпуса |
| Тип корпуса | Корпус для установки на монтажную рейку |
| Серия корпусов | ME |
| Серия изделий | ME 67,5.. |
| Макс. число контактов | 15 (размер шага: 3,5 мм) |
| 12 (размер шага: 5 мм) | |
| 9 (размер шага: 7,25 мм) | |
| Количество рядов | 1 |
| Исполнение | Верхняя часть корпуса для штекерных соединителей и разъема на плату |
| Имеется вентиляционное отверстие | нет |
| Чертеж |
|
| Ширина | 67,5 мм |
| Высота | 99 мм |
| Глубина | 45,85 мм |
| Глубина от контактной поверхности в нижней части | 38,5 мм |
| Дизайн печатных плат | |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Цвет (Корпус) | cветло серый (RAL 7035) |
| Класс воспламеняемости согласно UL 94 | V0 |
| CTI согласно МЭК 60112 | 600 |
| Материал корпуса | PA |
| Качество поверхности | необработанная |
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,15 мм (10 Гц ... 58,1 Гц) |
| Ускорение | 2г (58,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Испытание нитью накала | |
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
| Термоустойчивость / испытание твердости вдавливанием шарика | |
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Температура | 125 °C |
| Продолжительность испытания | 1 ч |
| Сила | 20 N |
| Механическая прочность / испытательный барабан | |
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Высота падения | 50 cм |
| Частота | 10 |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Степень защиты (код IP) | |
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1):2014-09 |
| Условия окружающей среды | |
| Макс. достигаемый IP-код | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
| Количество креплений печатной платы | 3 |
| Тип крепления печатной платы | Вставка |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Тип монтажа | Фиксация в нижней части корпуса |
| Форма упаковки | в картонной коробке |
| Тип упаковки | Картон |
Преимущества для вас
Монтаж без инструмента
В наличии шириной от 12,5 мм ... 90 мм, модульное расширение
Класс воспламеняемости V0 согласно UL 94
Варианты технологии подключения
Установка на монтажную рейку
Опциональные исполнения со встроенными или шинными соединителями для установки на монтажную рейку
