ME-IO 18,8 EB/FE 10U TBUS 7035
-
Нижняя часть корпуса
1458283
Корпус для установки на монтажную рейку, Нижняя часть корпуса с металлической защелкой, с функциональным заземляющим контактом, с вентиляционными отверстиями, ширина: 18,9 мм, высота: 120,6 мм, глубина: 82,85 мм, цвет: cветло серый (аналогично RAL 7035), поперечное соединение: Шинные соединители на DIN-рейку (опциональный), кол-во контактов поперечного соединителя: 5 или 8
Для эксплуатации данного изделия требуется наличие дополнительных изделий.
Необходимые принадлежности
Подробная информация о продукте
| Указание по монтажу | Учтите указания для пользователя в разделе загрузки. |
| Рекомендация | Материал контактных площадок для шинных соединителей гальваническая позолота (твердое золочение) |
| Тип изделия | Нижняя часть корпуса |
| Тип корпуса | Корпус для установки на монтажную рейку |
| Серия корпусов | ME-IO |
| Макс. число контактов | 48 (размер шага: 3,45 мм) |
| 32 (размер шага: 5 мм) | |
| Исполнение | Нижняя часть корпуса с металлической защелкой, с функциональным заземляющим контактом |
| Имеется вентиляционное отверстие | да |
| Чертеж |
|
| Ширина | 18,9 мм |
| Высота | 120,6 мм |
| Глубина | 82,85 мм |
| Глубина от верхнего края монтажной рейки | 76,25 мм |
| Дизайн печатных плат | |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Цвет (Корпус) | cветло серый (RAL 7035) |
| Класс воспламеняемости согласно UL 94 | V0 |
| CTI согласно МЭК 60112 | 600 |
| Материал корпуса | PA |
| Качество поверхности | необработанная |

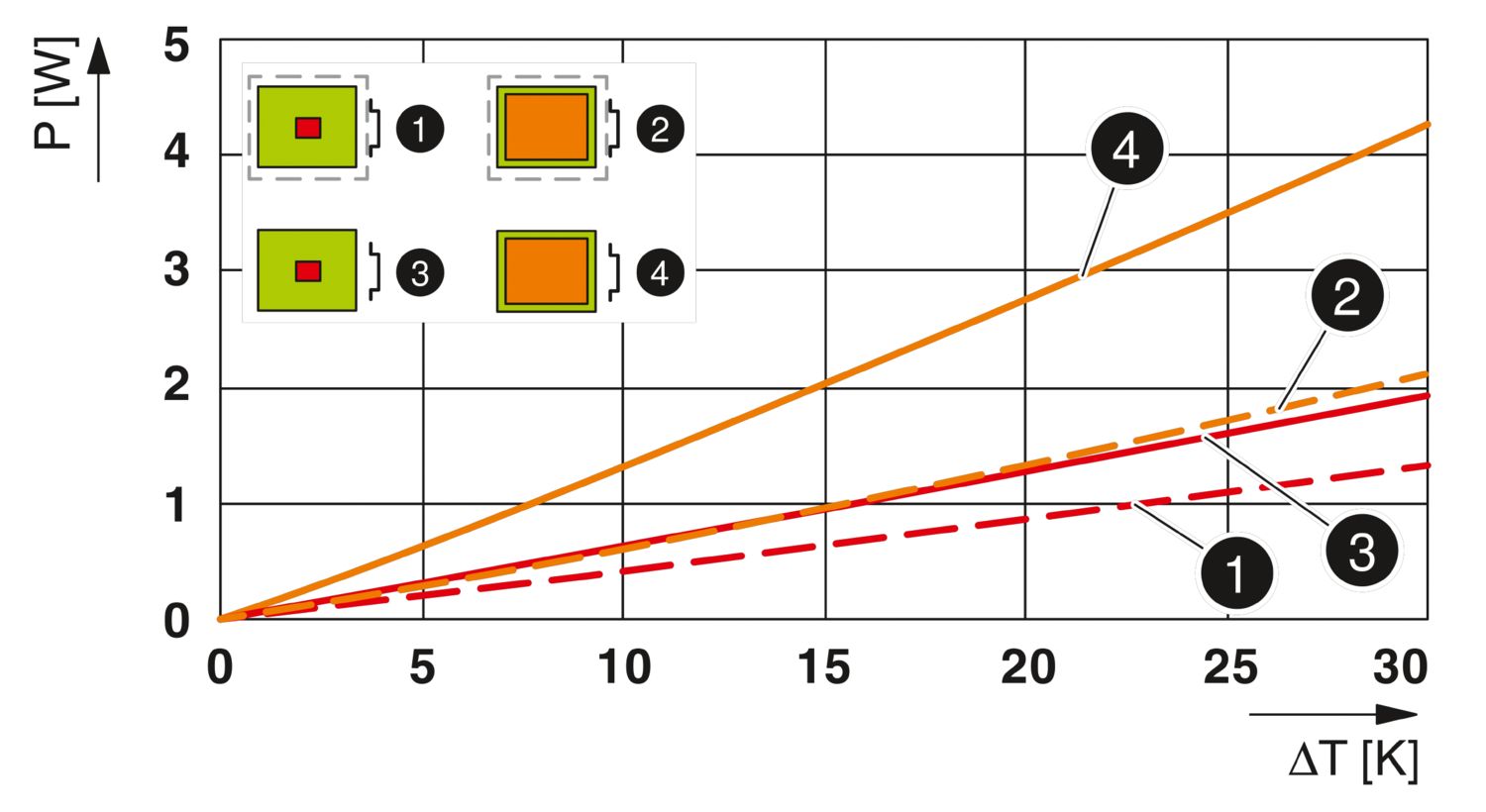

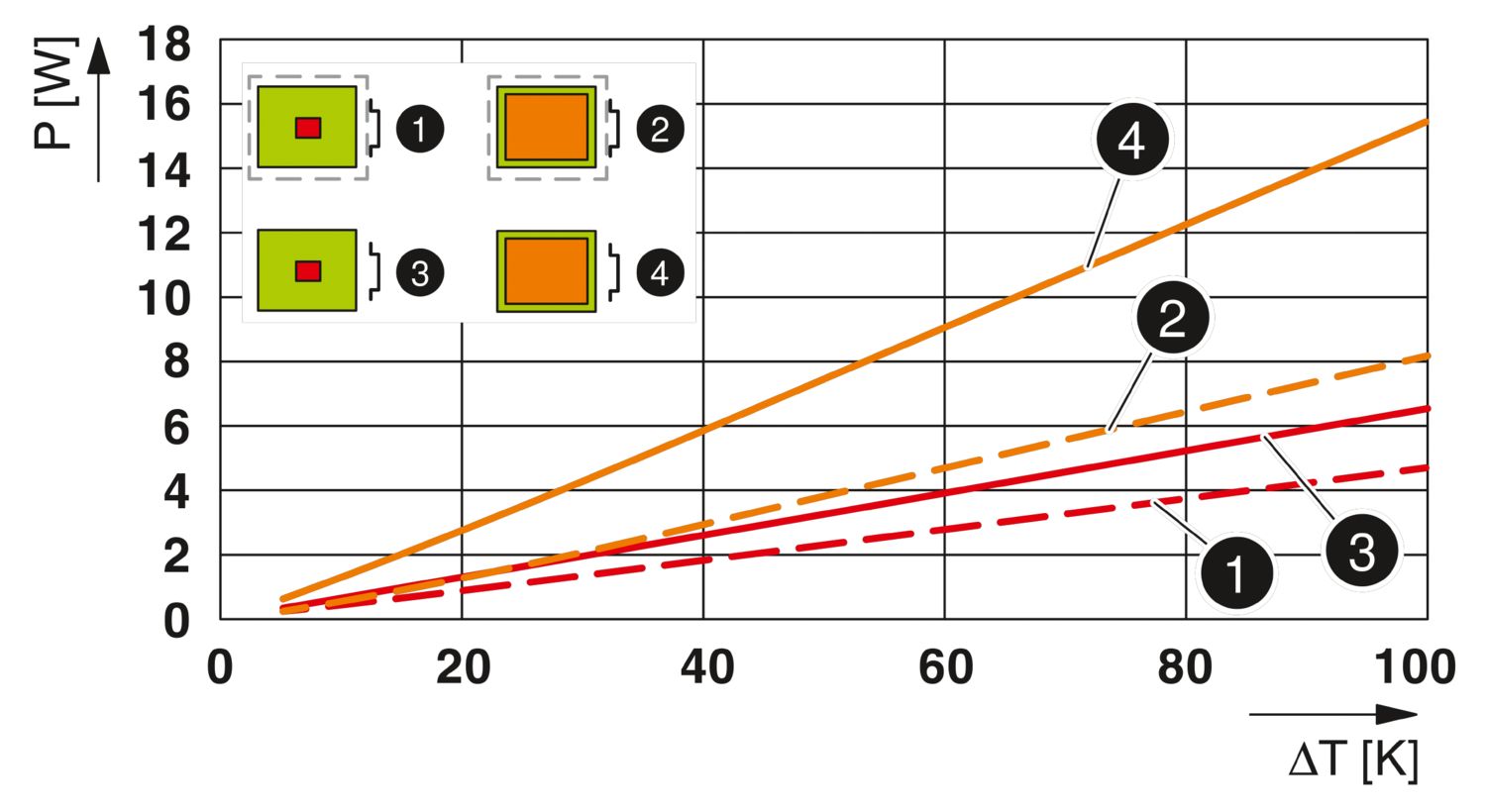

| Рассеиваемая мощность отдельный корпус при 20 °C | |
| Температура окружающей среды | 20 °C |
| Коэффициент уменьшения | 1 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 11,8 Вт |
| Рассеиваемая мощность отдельный корпус при 30 °C | |
| Температура окружающей среды | 30 °C |
| Коэффициент уменьшения | 0,81 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 9,6 Вт |
| Рассеиваемая мощность отдельный корпус при 40 °C | |
| Температура окружающей среды | 40 °C |
| Коэффициент уменьшения | 0,63 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 7,5 Вт |
| Рассеиваемая мощность отдельный корпус при 50 °C | |
| Температура окружающей среды | 50 °C |
| Коэффициент уменьшения | 0,46 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 5,5 Вт |
| Рассеиваемая мощность отдельный корпус при 60 °C | |
| Температура окружающей среды | 60 °C |
| Коэффициент уменьшения | 0,31 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 3,7 Вт |
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,15 мм (10 Гц ... 58,1 Гц) |
| Ускорение | 2г (58,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Испытание нитью накала | |
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
| Термоустойчивость / испытание твердости вдавливанием шарика | |
| Спецификации по испытанию | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Температура | 125 °C |
| Продолжительность испытания | 1 ч |
| Сила | 20 N |
| Механическая прочность / испытательный барабан | |
| Спецификации по испытанию | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Высота падения | 50 cм |
| Частота | 50 |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Испытание лаков и красок на стойкость к различным веществам | |
| Спецификации по испытанию | VDMA 24364:2018-05 |
| Степень защиты (код IP) | |
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1):2014-09 |
| Условия окружающей среды | |
| Макс. достигаемый IP-код | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
| Количество креплений печатной платы | 1 |
| Тип крепления печатной платы | Защелка-фиксатор |
| Общая площадь печатной платы | 8500 мм² |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Тип монтажа | Установка на монтажную рейку |
| Форма упаковки | в картонной коробке |
| Тип упаковки | Картон |
Преимущества для вас
Простой монтаж без использования инструмента
Опциональные шинные соединители для установки на монтажную рейку, обеспечивающие простую связь между модулями
Принцип Lock & Release для автоматической фиксации и интуитивно понятной разблокировки фронтальных штекеров
Пластмасса стандарта UL94 V0: для повышенных требований по горючести
Разнообразное применение: более глубокая конструкция для увеличения площади печатной платы
Больше гибкости: комбинация с корпусом для электроники серии ICS при помощи шинного соединителя для установки на монтажную рейку
Встроенный контакт функционального заземления (FE) для простого монтажа с высоким уровнем ЭМС
