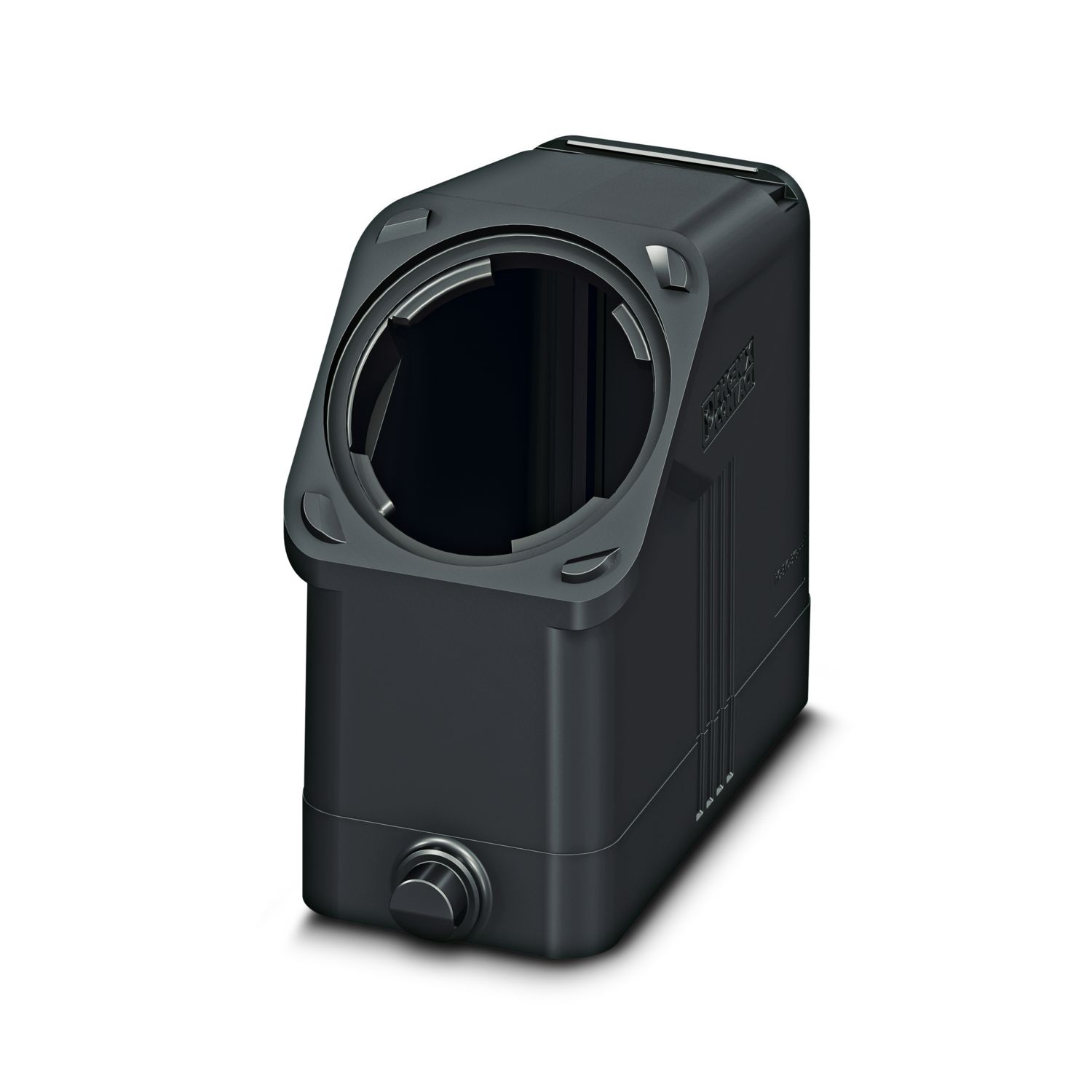

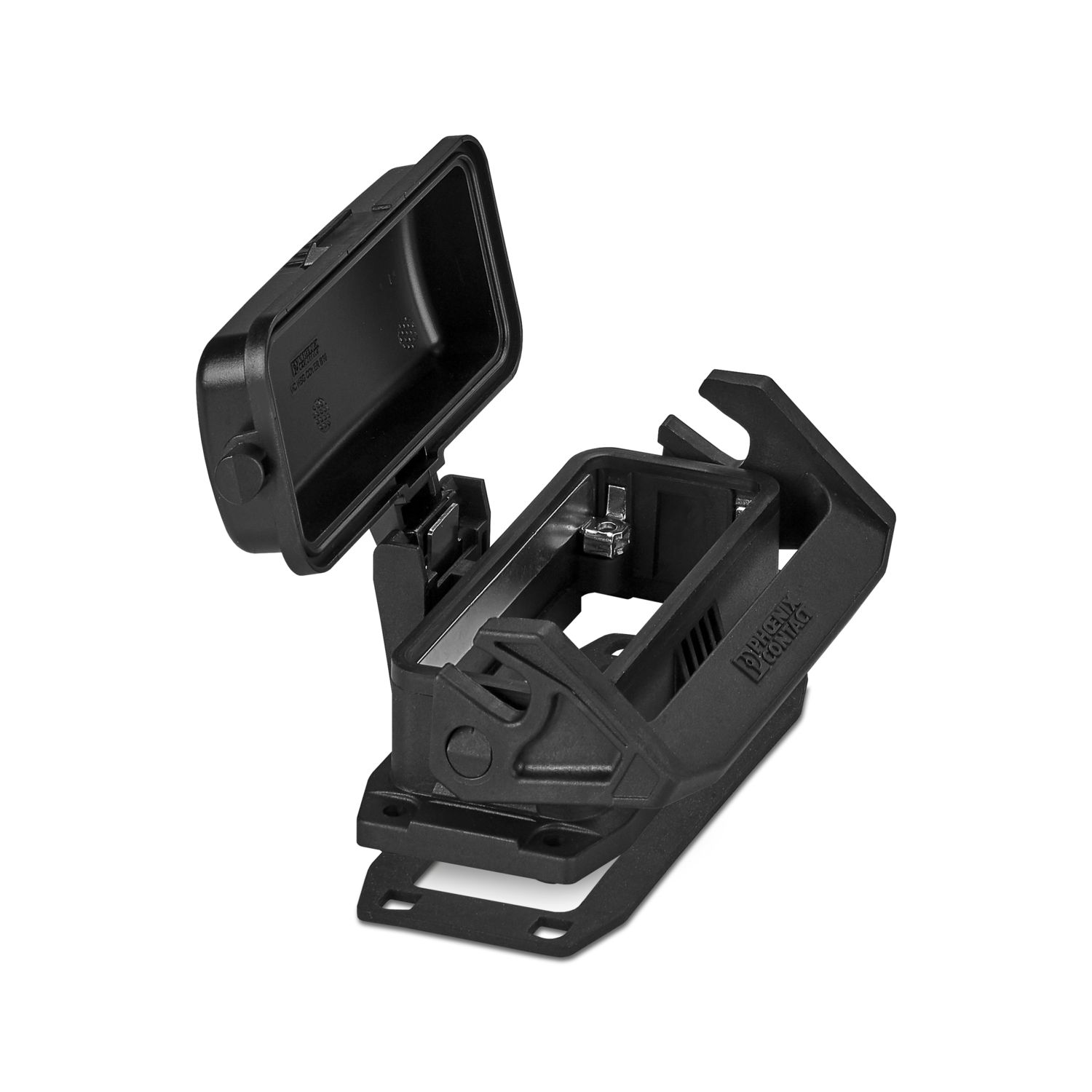

HC-EVO-B16PT-BWSC-HH-M25-PLRBK
-
Комплект вставных соединителей
1408793
Набор штекерных соединителей EVO, серия B16, пластиковый корпус, состоящий из сальникового и монтажного корпуса, контактные вставки рush-in: 1407731, 1407732, 1407647, 1407642, 1407670
Подробная информация о продукте
| Общая информация | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
| Тип изделия | Комплект вставных соединителей |
| Тип корпуса | Корпус в сборе |
| Серия | HC-B |
| Конструкция | B16 |
| Полюсов | 16 |
| Вид при установке | 16+PE |
| Нумерация контактов | 1 - 16 |
| Количество подключаемых кабелей | 1 |
| Тип резьбового соединения | 1x M25 |
| Защитная крышка | да |
| Кабельный отвод | прямое |
| Pезьба Pg | без |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное напряжение (III/3) | 500 В |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 16 A |
| Тип подключения | Зажимы Push-in |
| Способ подключения | Зажимы Push-in |
| Сечение проводников | 0,14 мм² ... 2,5 мм² (с кабельным наконечником) |
| 0,14 мм² ... 2,5 мм² (с кабельным наконечником) | |
| Сечение AWG | 26 ... 14 (с кабельным наконечником) |
| Момент затяжки | 0,5 Нм ... 1,7 Нм (Крепежные винты навесного корпуса) |
| Длина снятия изоляции | 8 мм ... 10 мм |

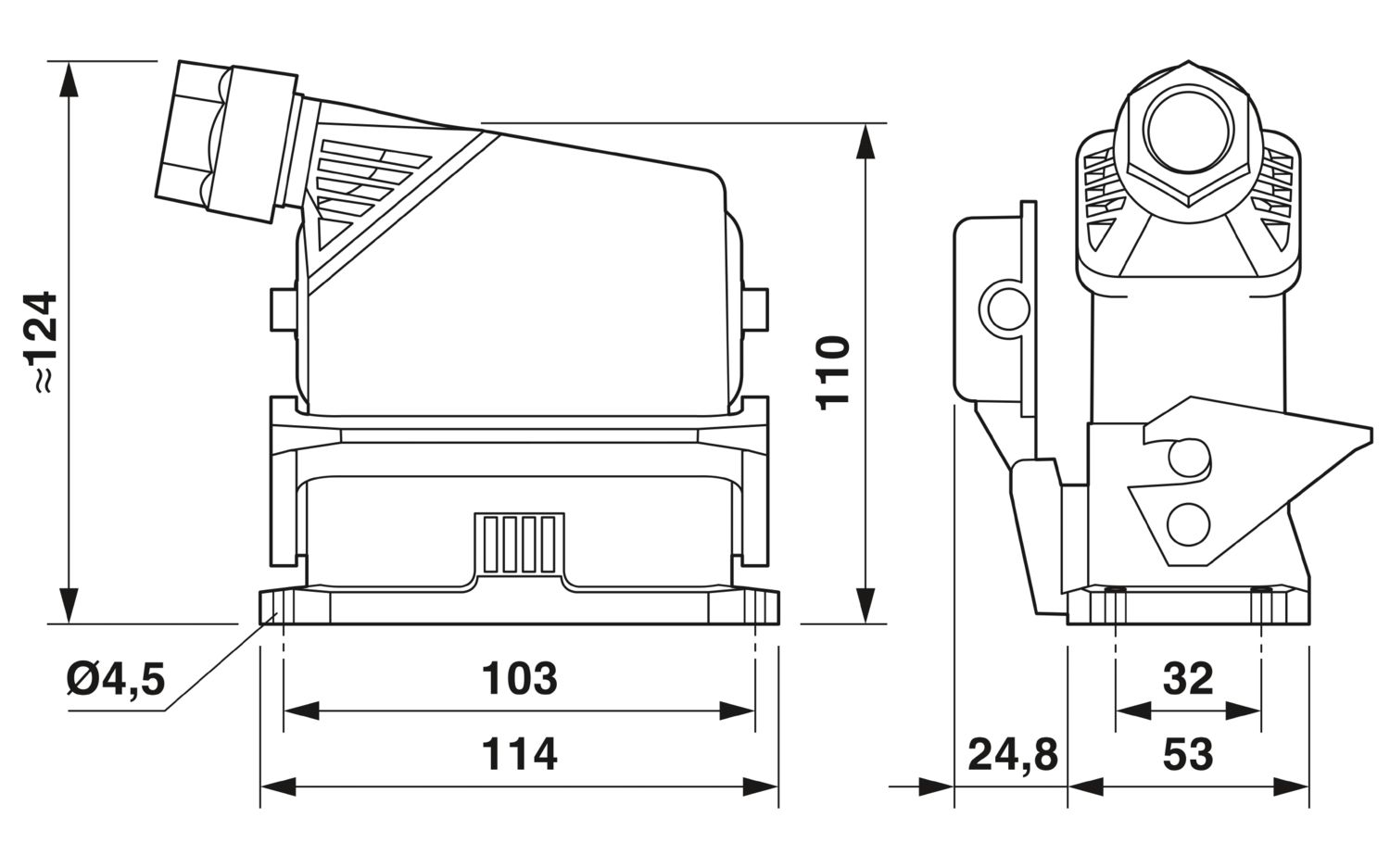

| Чертеж |
|
| Ширина | 53 мм |
| Высота | 124 мм |
| Длина | 114 мм |
| Расстояние между высверленными отверстиями, по горизонтали | 103 мм |
| Расстояние между высверленными отверстиями, по вертикали | 32 мм |

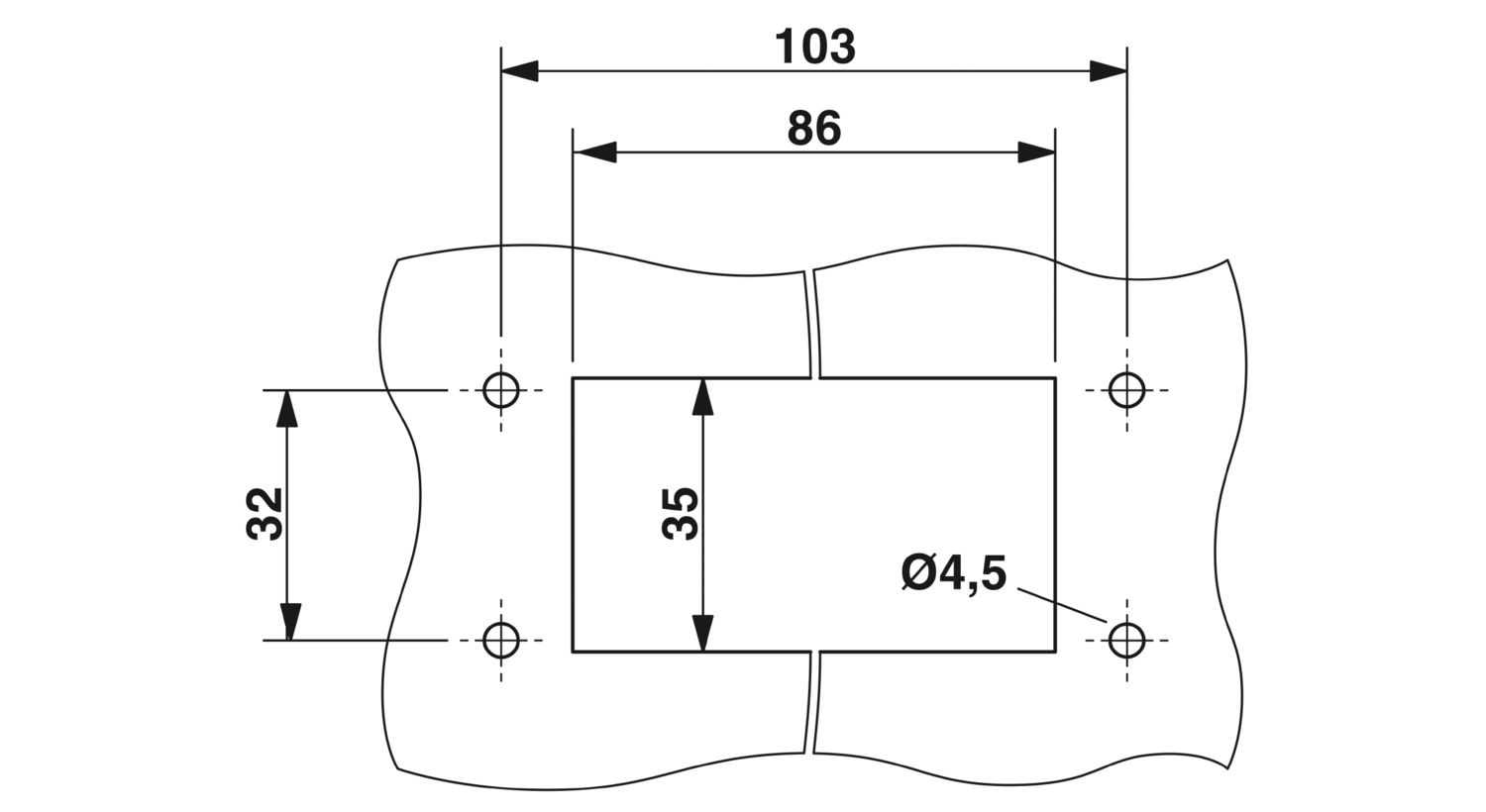

| Установочный размер | |
| Ширина Монтажный вырез | 35 мм |
| Длина, монтажный вырез | 86 мм |
| Материал Защитная крышка | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение Профилированное уплотнение | NBR |
| Материал, уплотнение Плоское уплотнение | NBR |
| Материал корпуса | PA |
| Материал, контакт | Медный сплав |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PA |
| Материал, защелка | PA |
| Наружный диаметр кабеля | 9 мм ... 17 мм |
| Механические данные | |
| Тип резьбового соединения | 1x M25 |
| Тип соединения | Скоба |
| Циклы установки | ≥ 500 |
| Условия окружающей среды | |
| Степень защиты | IP66 |
| Степень защиты (NEMA) | 12 (UL 50e) |
| Ударная прочность | IK09 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Указания по монтажу | Кодирование также возможно с помощью профиля CP-HC (1686478). HC-B6../ HC-B10.. для 2 механических ключей (профилей). HC-B16../ HC-B24.. для 4 механических ключей (профилей). |
| Обслуживание соединителей можно выполнять только после отключения нагрузки и электропитания. Возможно применение для массивных жил и гибких жил с кабельными наконечниками |
Преимущества для вас
Меньшая стоимость по сравнению с металлическим исполнением
Возможность нанесения обозначений при помощи маркировчной таблички 9 x 20 мм
Малый вес
Снижение риска выпадения конденсата
