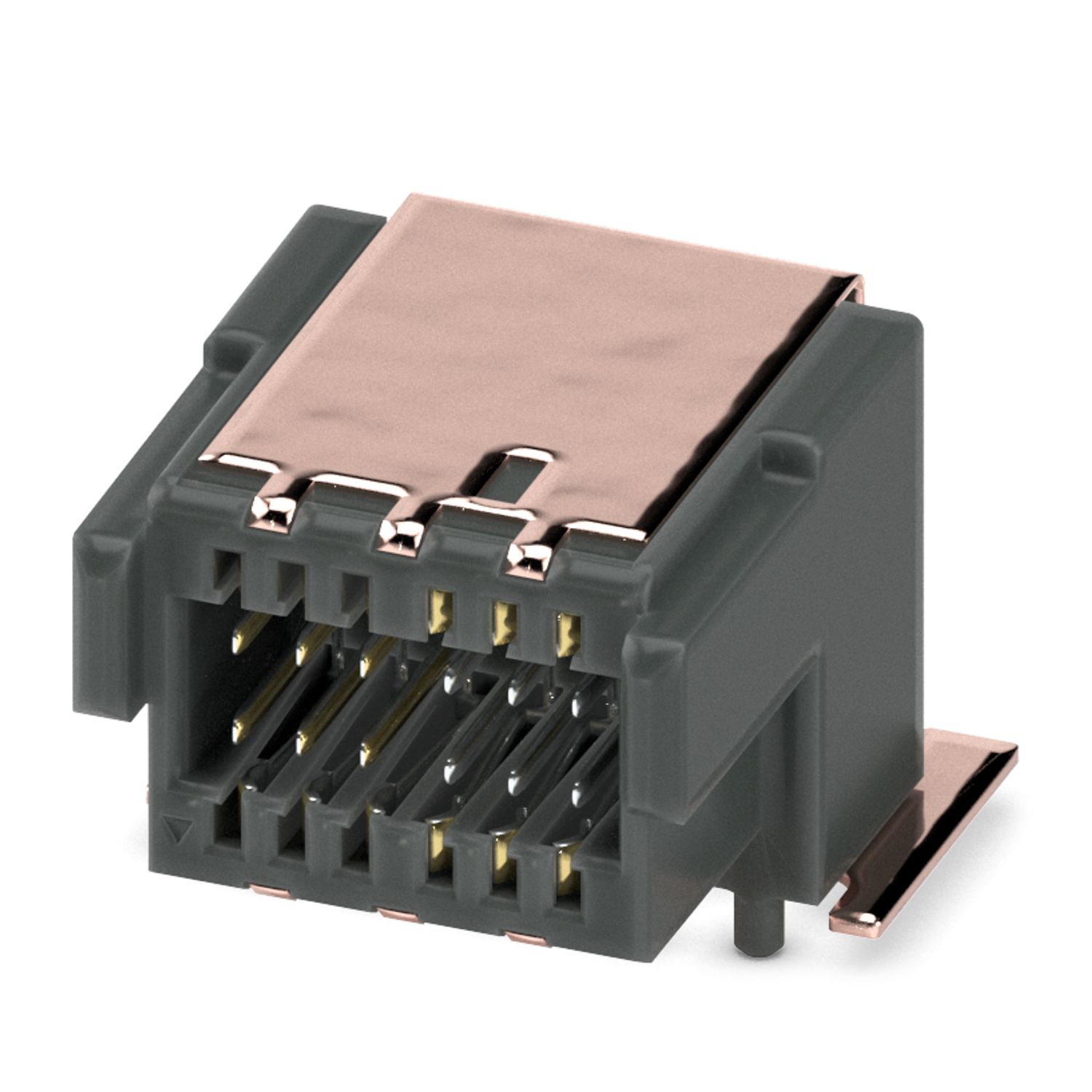

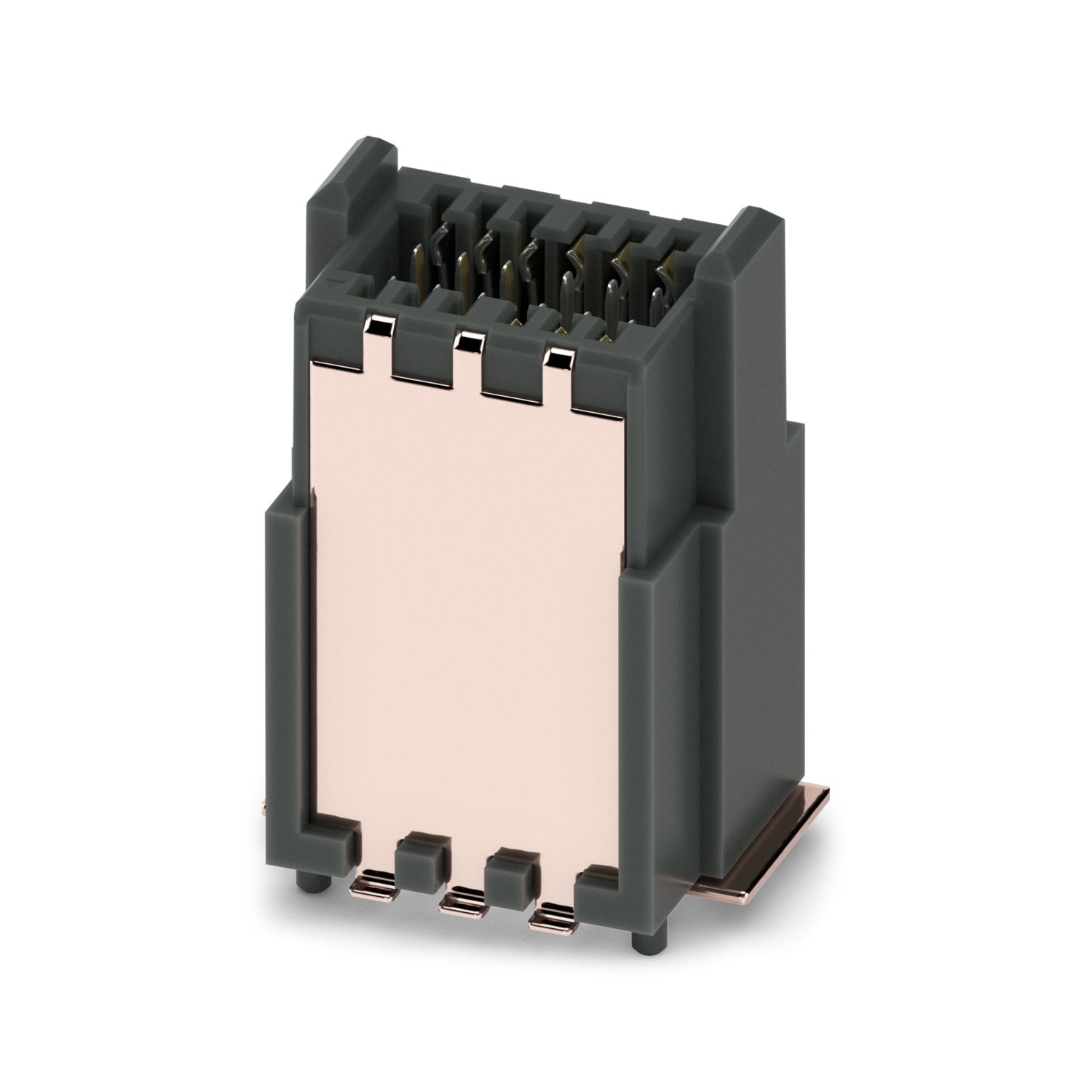

FP 0,8/ 12-FV-SH 7,85
-
Экранированная пружинная колодка SMD
1043682
экранированная пружинная колодка SMD, номинальный ток: 1,7 A, испытательное напряжение: 500 В AC, полюсов: 12, размер шага: 0,8 мм, цвет: черный, поверхность контакта: Au, тип контакта: Розетка, монтаж: SMD пайка
Для эксплуатации данного изделия требуется наличие дополнительных изделий.
Необходимые принадлежности
Подробная информация о продукте
| Тип изделия | экранированная пружинная колодка SMD |
| Серия изделий | FP 0,8/...-FV-SH 7,85 |
| Полюсов | 12 |
| Размер шага | 0,8 мм |
| Количество рядов | 2 |
| Количество потенциалов | 12 |
| Расположение выводов | Линейные размеры планшета |
| Электрические характеристики | экранирован. |
| Свойства | |
| Номинальный ток IN | 1,7 A МЭК 60512-5-2:2002-02 (при 20 °C, 80 контакта) |
| Проходное сопротивление | 15 мΩ |
| Испытательное напряжение | 500 В AC IEC 60512-4-1:2003-05 |
| Электрические характеристики | экранирован. |
| Передача данных | |
| Скорость передачи данных | 16 Гбит/с |
| Тип монтажа | SMD пайка |
| Расположение выводов | Линейные размеры планшета |
| Указания по применению | |
| Процесс | Пайка оплавлением |
| Уровень чувствительности к влажности | MSL 1 |
| Классификационная температура Tc | 260 °C |
| Циклы пайки методом оплавления | 3 |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | Выборочное покрытие |
| Металлическая поверхность зоны контакта (покрытие) | Золото (Au) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (Ni) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (Ni) |
| Данные о материале - корпус | |
| Цвет (Корпус) | черный (9005) |
| Изоляционный материал | LCP |
| Группа изоляционного материала | IIIb |
| CTI согласно МЭК 60112 | 150 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по эксплуатации | Допустимое напряжение при эксплуатации зависит от области применения и учитывает воздушные зазоры и пути утечки в рамках требований к изоляции согласно МЭК 60664-1. |
| Характеристики процесса пайки | Данные изделия рассчитаны на комплектацию с обеих сторон и пайку в потолочном положении. |
| Чертеж |
|
| Размер шага | 0,8 мм |
| Ширина [w] | 9,58 мм |
| Высота [h] | 8,45 мм |
| Длина [l] | 7,1 мм |
| Высота | 7,85 мм |
| Применение | |
| Перекрытие контактов | 0,8 мм |
| Смещение центра | ± 0,7 мм по продольной и поперечной оси |
| Высота укладки | 9 мм Допуск: +1,5 мм (в сочетании с Серия изделий:FP 0,8/...-MV-SH 1,15) |
| 10,5 мм Допуск: +1,5 мм (в сочетании с Серия изделий:FP 0,8/...-MV-SH 2,65) | |
| 15 мм Допуск: +1,5 мм (в сочетании с Серия изделий:FP 0,8/...-MV-SH 7,15) | |
| 16,5 мм Допуск: +1,5 мм (в сочетании с Серия изделий:FP 0,8/...-MV-SH 8,65) | |
| Длина нахлеста | 1,5 мм |
| Угловой допуск | ± 5 ° по продольной и поперечной оси (при вставке) |
| ± 5 ° по продольной и поперечной оси (в установленном состоянии) | |
| Смещение по направлению оси X (продольное) | ± 0,3 мм (Компенсация допусков в установленном состоянии) |
| Смещение по направлению оси Y (поперечное) | ± 0,3 мм (Компенсация допусков в установленном состоянии) |
| Дизайн печатных плат | |
| Размеры | 0,5 x 1,1 мм |
| Термическое испытание | Группа испытания C | |
| Спецификации по испытанию | МЭК 60512-5-2:2002-02 |
| Испытанное число контактов | 80 |
| Сопротивление изоляции | |
| Спецификации по испытанию | МЭК 60512-3-1:2002-02 |
| Сопротивлением изоляции между соседними полюсами | ≥ 5 GΩ |
| Воздушные зазоры и пути утечки | | |
| Группа изоляционного материала | IIIb |
| Минимальный воздушный путь и путь утечки | 0,25 мм |
| Испытание на вибростойкость | |
| Спецификации по испытанию | МЭК 60068-2-6:2007-12 |
| Частота | 10 - 2000 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 1,5 мм (10 Гц ... 60,1 Гц) |
| Ускорение | 200 м/c² (58 Гц ... 2000 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Испытания на долговечность | |
| Спецификации по испытанию | МЭК 60512-9-1:2010-03 (в соответствии) |
| Импульсное напряжение на уровне моря | 0,8 кВ |
| Проходное сопротивление R1 | 15 мΩ |
| Проходное сопротивление R2 | 15 мΩ |
| Циклы установки | 500 |
| Сопротивлением изоляции между соседними полюсами | ≥ 5 GΩ |
| Климатические испытания | |
| Спецификации по испытанию | МЭК 60512-11-7:2003-05 |
| Коррозионное воздействие | Метод 1, 10 дней |
| Испытательное переменное напряжение | 500 В AC |
| Ударопрочность | |
| Спецификации по испытанию | МЭК 60068-2-27:2008-02 |
| Форма удара | Полусинусоида |
| Ускорение | 490 м/c² |
| Продолжительность удара | 11 мс |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -55 °C ... 125 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Чертеж |
|
| Форма упаковки | Лента шириной 24 мм |
| Ширина ленты [W] | 24,4 мм |
| Внешний размер катушки [W2] | 30,4 мм |
| Диаметр катушки [A] | 330 мм |
| Тип упаковки | Прозрачный мешок |
| уровень ESD | (D) возможность отвода электростатического тока |
| Спецификации по испытанию | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
Совместимые изделия
Преимущества для вас
Позолоченные контактные площадки обеспечивают долговременную стабильность качества передачи
Надежные механические и электрические соединения благодаря двусторонней системе контактов ScaleX
Прочность: технология ScaleX обеспечивает эффективную компенсацию допусков и защиту контактов
Гибкое исполнение устройств: различное количество полюсов, конструкция и высота пакета при высокой безопасности сопряжения
Часто задаваемые вопросы
Какие особенности имеются при подаче напряжения на экранированные штекерные соединители плата-плата серии FP 0,8?
Наряду с характерными функциями экранирования экранирующие пластины экранированных штекерных соединителей плата-плата FP 0,8 также могут использоваться для передачи тока.
Если взять, например, 80-контактный штекерный соединитель, можно передавать ...
Смотреть подробнее
Наряду с характерными функциями экранирования экранирующие пластины экранированных штекерных соединителей плата-плата FP 0,8 также могут использоваться для передачи тока.
Если взять, например, 80-контактный штекерный соединитель, можно передавать дополнительно 16 А на сторону экранирующей пластины. Таким образом можно передавать до 168 A (2 x 16 A + 80 x 1,7 A = 168 A). Также имеется возможность частичной подачи напряжения на штекерный соединитель плата-плата, благодаря чему можно достичь большего тока на контакт.
Как можно проверить облуженные контакты экранированного штекерного соединителя плата-плата FP 0,8?
Контакты расположены под экранирующей пластиной. Результат пайки можно проверить с помощью сканирования CT или рентгеновского анализа.
Что такое ScaleX?
ScaleX - зарегистрированная технологическая марка для нашей запатентованной системы контактов. Уникальный двойной контакт обеспечивает надежное прочное соединение печатных плат и высокую степень выравнивания допусков при вставлении.... Смотреть подробнее
ScaleX - зарегистрированная технологическая марка для нашей запатентованной системы контактов. Уникальный двойной контакт обеспечивает надежное прочное соединение печатных плат и высокую степень выравнивания допусков при вставлении.
Смотреть меньшеЧто делает штекерный соединитель плата-плата FP 0,8 таким особенным?
FP 0,8 является нашим универсальным продуктом и обеспечивают надежное соединение печатных плат внутри устройства. Благодаря нашей контактной системе ScaleX штекерные соединители плата-плата является универсальным специалистом в области прочности, гиб... Смотреть подробнее
FP 0,8 является нашим универсальным продуктом и обеспечивают надежное соединение печатных плат внутри устройства. Благодаря нашей контактной системе ScaleX штекерные соединители плата-плата является универсальным специалистом в области прочности, гибкости и вариативности. Особенно убедительной является быстрая передача данных до 52 Гбит/с и возможность передачи тока 1,7 A на контакт (номинальный ток). Еще одно преимущество: FP 0,8 выпускается в экранированном и неэкранированном исполнении, что позволяет использовать его индивидуально в зависимости от требований.
Смотреть меньшеПри каких числах контактов доступен штекерный соединитель плата-плата FP 0,8?
FP 0,8 доступен для чисел контактов 12, 20, 32, 52 и 80, в экранированном и неэкранированном варианте.
Совместимы ли различные варианты артикулов серии FP 0,8 по площади основания?
Артикулы неэкранированной серии FP 0,8-SL совместимы с площадью основания экранированных артикулов FP 0,8-SH. Таким образом, можно гибко переключаться между артикулами серий FP 0,8-SH и FP 0,8-SL без необходимости адаптировать разводку печатной платы... Смотреть подробнее
Артикулы неэкранированной серии FP 0,8-SL совместимы с площадью основания экранированных артикулов FP 0,8-SH. Таким образом, можно гибко переключаться между артикулами серий FP 0,8-SH и FP 0,8-SL без необходимости адаптировать разводку печатной платы.
