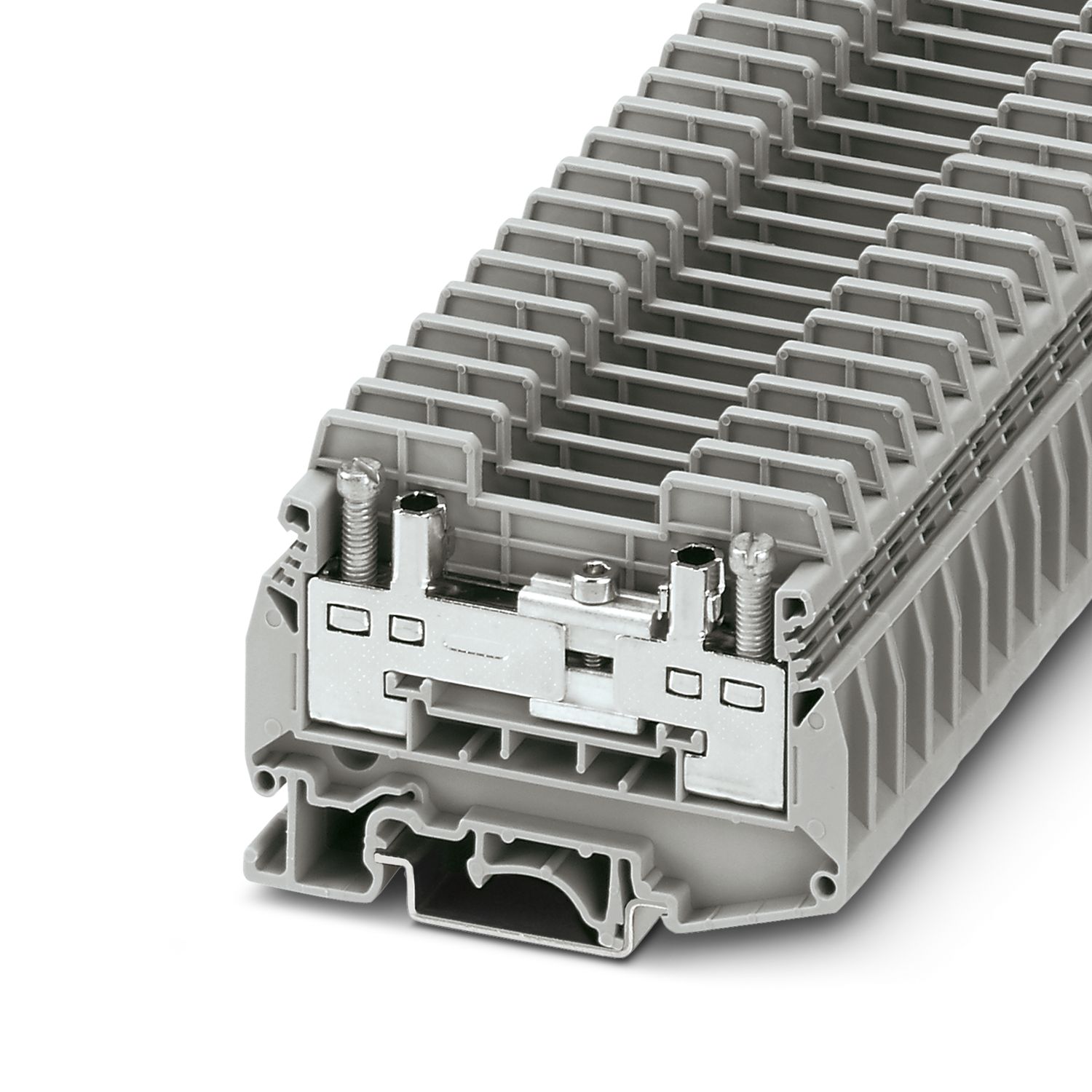

Клемма для измерительных трансформаторов - URTK/S-IB 0710947

Клемма с размыкателем , тип подключения: Винтовые зажимы, cечение: 0,5 мм2 - 10 мм2 , AWG: 20 - 10, ширина: 8,2 мм, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый


Подробная информация о продукте




Макс. мощность потерь при номинальных условиях 1,31 Вт
Расчетное импульсное напряжение 6 кВ

Длина 72 мм
Высота NS 32 56,5 мм
Ширина крышки 2,2 мм
Высота 2,028 "
Высота NS 35/7,5 51,5 мм
Ширина 8,2 мм
Высота NS 35/15 59 мм

Условия окружающей среды
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
Температура окружающей среды (при эксплуатации) -60 °C ... 105 °C (макс. кратковременная рабочая температура 130 °C)
-5 °C ... 70 °C
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Испытание игольчатым пламенем
Время воздействия 30 c
Результат Испытание проведено

Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Статическое использование изоляционного материала на холоде -60 °C
Класс воспламеняемости согласно UL 94 V0
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 27,5 MJ/kg
Группа изоляционного материала I
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Цвет cерый
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Изоляционный материал PA
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется

Подключение согласно стандарту МЭК 60947-7-1

Тип монтажа NS 35/7,5
NS 35/15
NS 32

Стойкость к кратковременным токам 6 мм2 0,72 кA
Результат Испытание проведено
Стойкость к кратковременным токам 10 мм2 1,2 кA
Испытание импульсным напряжением
Испытательное напряжение, заданное значение 7,3 кВ
Результат Испытание проведено
Испытание на нагрев
Результат Испытание проведено
Требования, испытание на нагревание Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Испытательное напряжение, заданное значение 1,89 кВ
Результат Испытание проведено

Количество точек подключения 2
Потенциалы 1
Количество ярусов 1
Изоляционные характеристики
Категория перенапряжения III
Степень загрязнения 3

Номинальное сечение 6 мм2
Количество точек подключения на ярус 2
Лепесток защитного проводника Нет
1․ ярус
Наименование 1-этажные, подключение сверху и снизу
Номинальный ток 41 A
Сечение жесткого провода 0,5 мм2 ... 10 мм2
Длина снятия изоляции 13 мм
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0,5 мм2 ... 4 мм2
Номинальное сечение 6 мм2
Сечение гибкого провода 0,5 мм2 ... 6 мм2
2 гибких провода одинакового сечения 0,5 мм2 ... 6 мм2
Указание Место крепления
Номинальное напряжение 400 В
Максимальный ток нагрузки 57 A (Для кабеля сечением 10 mm2 Поперечное сечение)
Калиберная пробка A5
Резьба винтов M4
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0,5 мм2 ... 6 мм2
Сечение проводника AWG 20 ... 8
Момент затяжки 1,2 ... 1,5 Нм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 0,5 мм2 ... 4 мм2
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки 0,5 мм2 ... 4 мм2
Обозначение мест подключения 1. ярус
Подключение согласно стандарту МЭК 60947-7-1
Сечение гибкого проводника [AWG] 20 ... 10
2 жестких провода одинакового сечения 0,5 мм2 ... 2,5 мм2

Механические данные
Открытая боковая стенка Да

Механическая прочность
Результат Испытание проведено
Крепление на носителе
Монтажная рейка/крепежное основание NS 32/NS 35
Сила при испытании, заданное значение 5 Н
Результат Испытание проведено
Испытание на повреждение и расшатывание проводника
Повороты 135
Результат Испытание проведено
Скорость вращения 10 об/мин.
Сечение провода / масса 0,5 мм2/0,3 кг
6 мм2/1,4 кг
10 мм2/2 кг


Ключ заказа 0710947
Упаковочная единица 50 Количество
Минимальное количество, предусмотренное условиями заказа 1 Количество
Указание Позаказное производство (возврат невозможен)
GTIN 4017918898243
Вес/шт. (с упаковкой) 34,1 GRM
Вес/шт. (без упаковки) 33,9 GRM
Номер таможенного тарифа 85369010
Страна происхождения CN



EAC

EAC


China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений


Совместимые изделия


  1. Винтовой мостик FB 10- RTK/S - 0311171

  2. Гребенчатый мостик EB 2- 8 - 0202154

  3. Гребенчатый мостик EB 3- 8 - 0202141

  4. Гребенчатый мостик EB 10- 8 - 0202138

  5. Блокировочное устройство S-URTK/SP - 0311155

  6. Блокировочное устройство S - 0308359

  7. Коммутационная перемычка ASB 2-RTK/S - 0311281

  8. Коммутационная перемычка USB 2-RTK/S - 0311278

  9. Коммутационная перемычка SB 4-RTK/S - 0311265

  10. Коммутационная перемычка SB 2-RTK/S - 0311236

  11. Гребенчатый мостик EB 4- 8 - 0202142

  12. Гребенчатый мостик EB 1/3/5/7-8 - 3072340

  13. Гребенчатый мостик EB 1/3/5-8 - 3072341

  14. Концевая крышка D-URTK - 0310020

  15. Монтажная рейка NS 32 PERF 2000MM - 1201002

  16. Разделительная пластина TS-RTK - 0310211

  17. Монтажная рейка NS 32 UNPERF 2000MM - 1201015

  18. Разделительная пластина ATS-RTK - 0310224

  19. Монтажная рейка NS 35/ 7,5 PERF 2000MM - 0801733

  20. Монтажная рейка NS 35/ 7,5 UNPERF 2000MM - 0801681

  21. Отвертка SZS 1,0X4,0 VDE - 1205066

  22. Монтажная рейка NS 35/ 7,5 WH PERF 2000MM - 1204119

  23. Защитный профиль AP-ME METER - 3034361

  24. Монтажная рейка NS 35/ 7,5 WH UNPERF 2000MM - 1204122

  25. Держатель защитного профиля APH-ME - 3034374

  26. Монтажная рейка NS 35/ 7,5 AL UNPERF 2000MM - 0801704

  27. Держатель защитного профиля APT-ME - 3034358

  28. Монтажная рейка NS 35/ 7,5 ZN PERF 2000MM - 1206421

  29. Разделительная пластина TS-UK 6-T - 3072820

  30. Монтажная рейка NS 35/ 7,5 ZN UNPERF 2000MM - 1206434

  31. Монтажная рейка NS 35/ 7,5 CU UNPERF 2000MM - 0801762

  32. Монтажная рейка NS 35/ 7,5 CAP - 1206560

  33. Монтажная рейка NS 35/15 PERF 2000MM - 1201730

  34. Монтажная рейка NS 35/15 UNPERF 2000MM - 1201714

  35. Монтажная рейка NS 35/15 WH PERF 2000MM - 0806602

  36. Монтажная рейка NS 35/15 WH UNPERF 2000MM - 1204135

  37. Монтажная рейка NS 35/15 AL UNPERF 2000MM - 1201756

  38. Монтажная рейка NS 35/15 ZN PERF 2000MM - 1206599

  39. Монтажная рейка NS 35/15 ZN UNPERF 2000MM - 1206586

  40. Монтажная рейка NS 35/15 CU UNPERF 2000MM - 1201895

  41. Монтажная рейка NS 35/15 CAP - 1206573

  42. Монтажная рейка NS 35/15-2,3 UNPERF 2000MM - 1201798

  43. Маркировка для клемм, без надписей ZB 8:UNBEDRUCKT - 1052002

  44. Маркировка для клемм, с надписями ZB 8 CUS - 0825011

  45. Маркировка для клемм, без надписей UC-TM 8 - 0818072

  46. Маркировка для клемм, с надписями UC-TM 8 CUS - 0824597

  47. Маркировка для клемм, без надписей UCT-TM 8 - 0828740

  48. Маркировка для клемм, с надписями UCT-TM 8 CUS - 0829616

  49. Маркировка для клемм, с надписями ZB 8,LGS:FORTL.ZAHLEN - 1052015

  50. Маркировка для клемм, с надписями ZB 8,QR:FORTL.ZAHLEN - 1052028

  51. Маркировка для клемм, с надписями ZB 8,LGS:L1-N,PE - 1052413

  52. Концевые фиксаторы CLIPFIX 35 - 3022218

  53. Концевые фиксаторы CLIPFIX 35-5 - 3022276

  54. Концевые фиксаторы E/NS 35 N - 0800886

  55. Концевые фиксаторы E/UK - 1201442

  56. Концевые фиксаторы E/UK 1 - 1201413

  57. Гнездо для щупа тестера PSBJ-URTK/S RD - 0311744

  58. Гнездо для щупа тестера PSBJ-URTK/S BU - 0311757

  59. Гнездо для щупа тестера PSBJ-URTK/S YE - 0311731

  60. Гнездо для щупа тестера PSBJ-URTK/S GN - 0311760

  61. Гнездо для щупа тестера PSBJ-URTK/S VT - 0311773

  62. Гнездо для щупа тестера PSBJ-URTK/S BK - 0311728


Преимущества для вас

Для простого и наглядного контроля во вторичных цепях преобразования тока могут использоваться контрольные разделительные клеммы семейства URTK/S
С обеих сторон от зоны размыкания клемма оснащена контрольным гнездом, которое может использоваться для параллельного подключения соседних клемм
