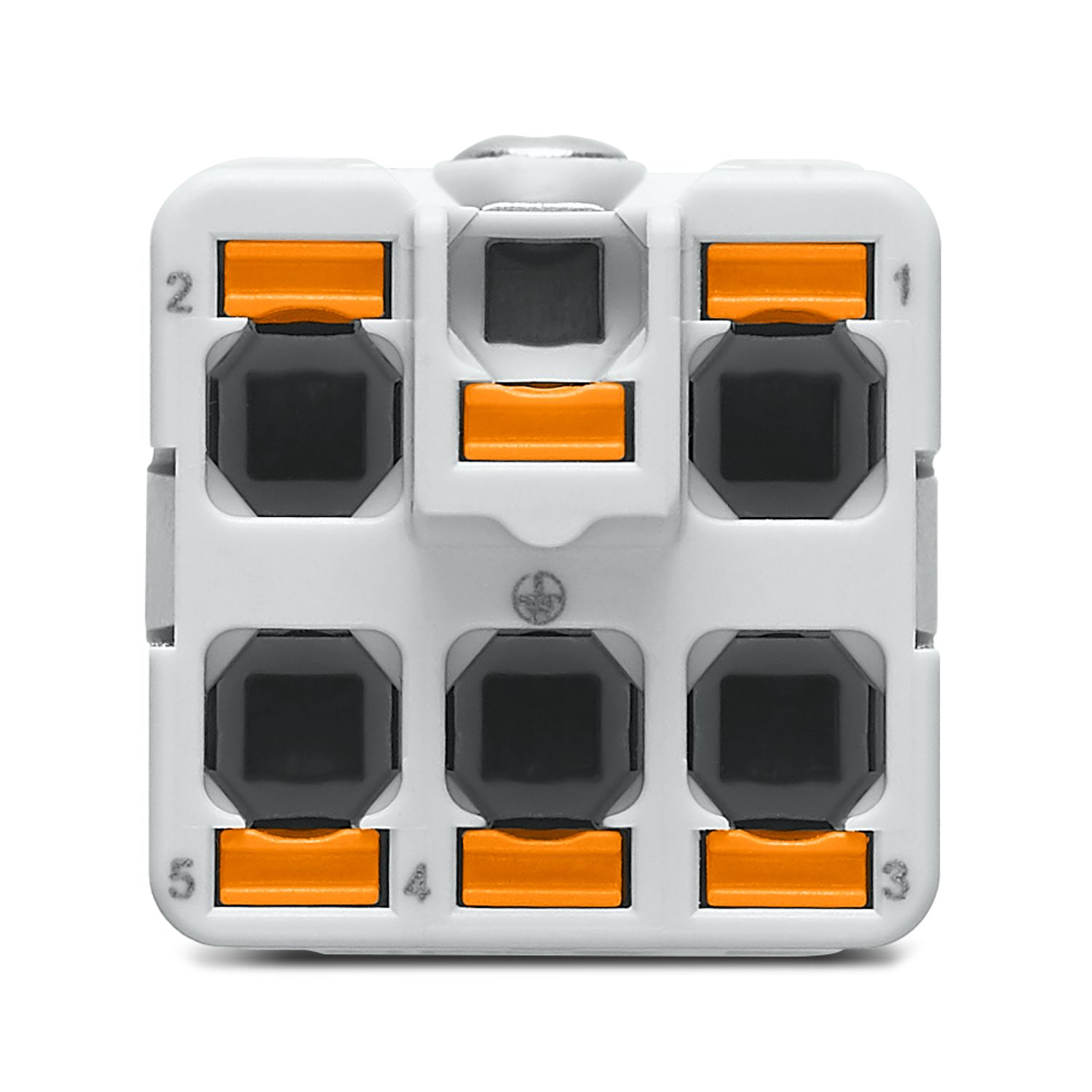

HC-Q05-I-PT-M
-
Inserto de contato
1013947
Inserto de contato, número de polos: 5+PE, tamanho: D7, contatos de potência: 5, quantidade de conexões por polo: 1, Pino, Conexão Push-in, 230 V, 16 A, 0,5 mm2 ... 2,5 mm2, aplicação: Potência
Detalhes do produto
| Geral | Para caixas do formato D7 |
| Geral | Conectores podem ser acionados somente sem carga / tensão. |
| Instrução de montagem | O uso adequado prevê a montagem em uma caixa com grau de proteção IP54 ou superior |
| Tipo de produto | Inserto de contato de polo fixo |
| Série | HC-Q |
| Aplicação | Potência |
| Formato | D7 |
| Número de pólos | 5 |

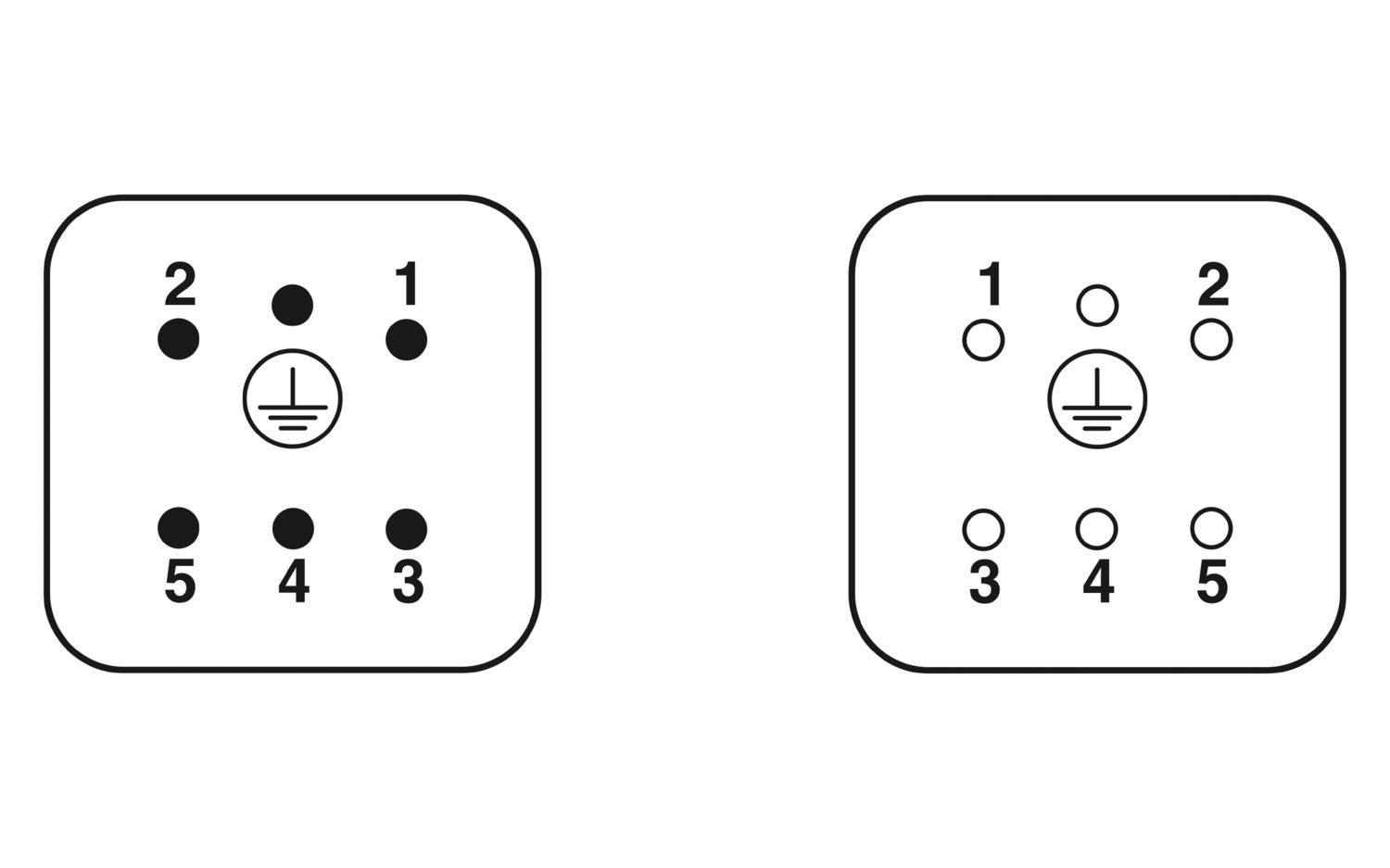

| Face de encaixe | 5+PE |
| Numeração do contato | 1 - 5 |
| Quantidade de conexões por polo | 1 |
| Número de contatos de potência | 5 |
| Tipo de processamento do material do contato | Girado |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |

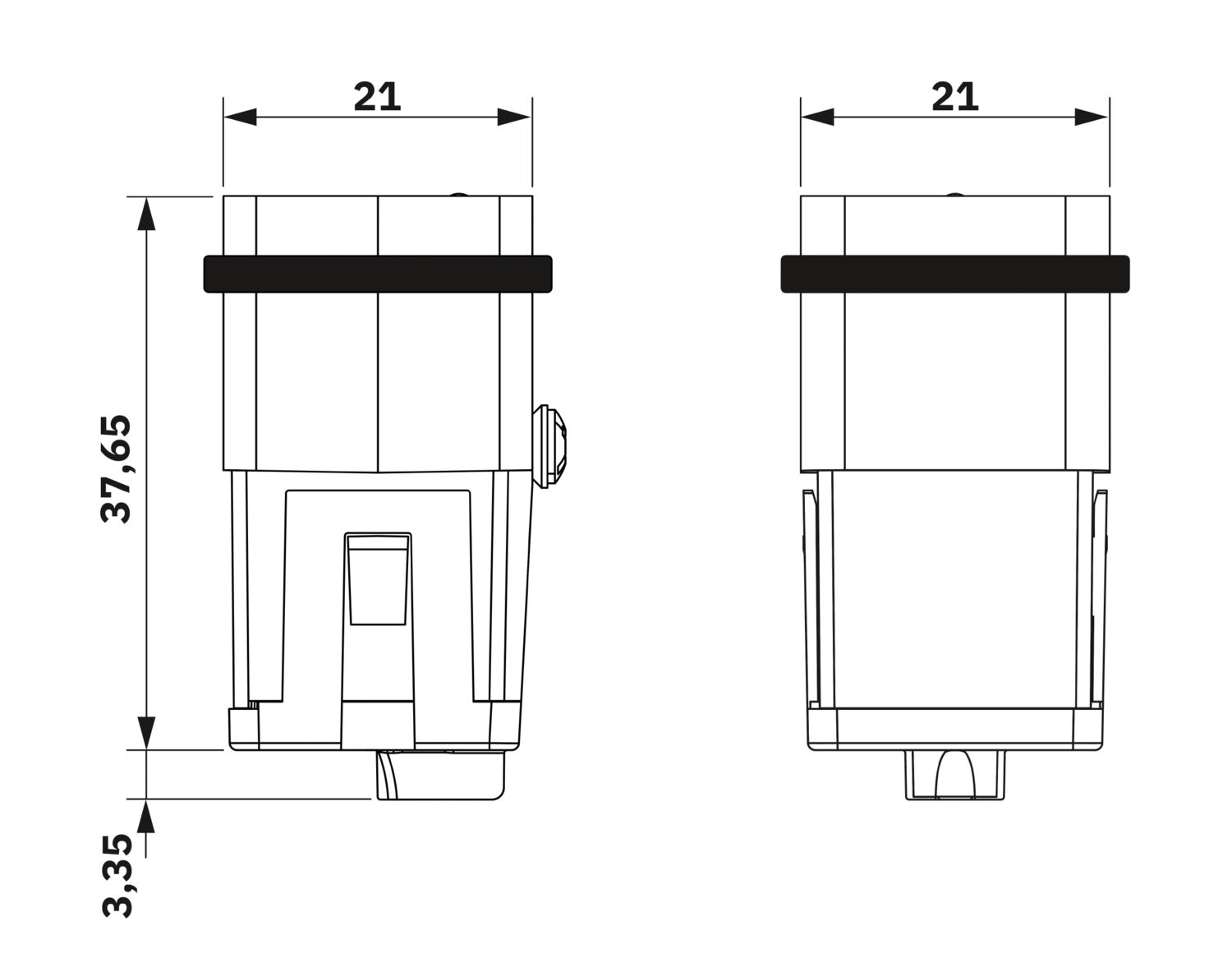

| Desenho de medidas |
|

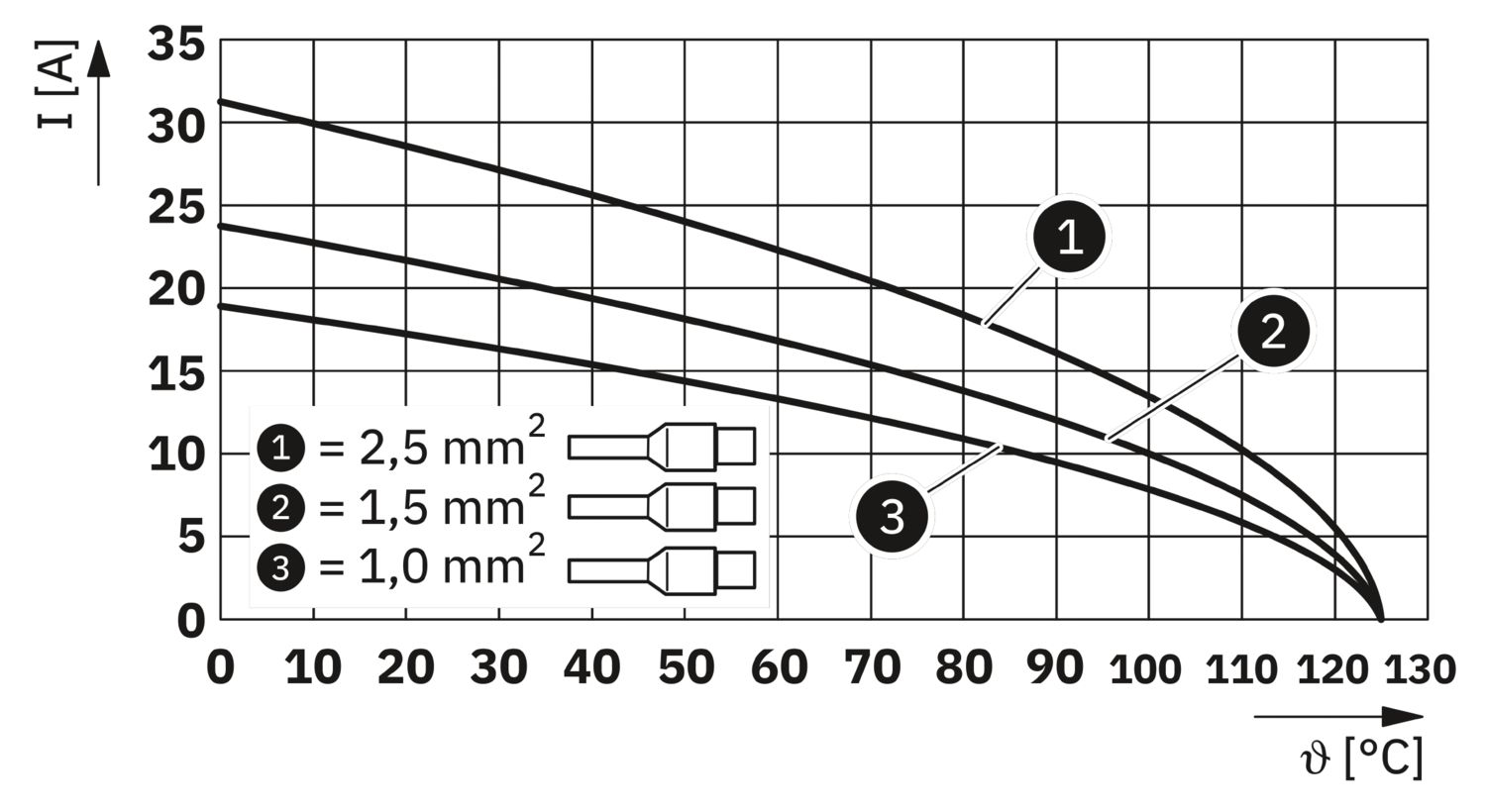

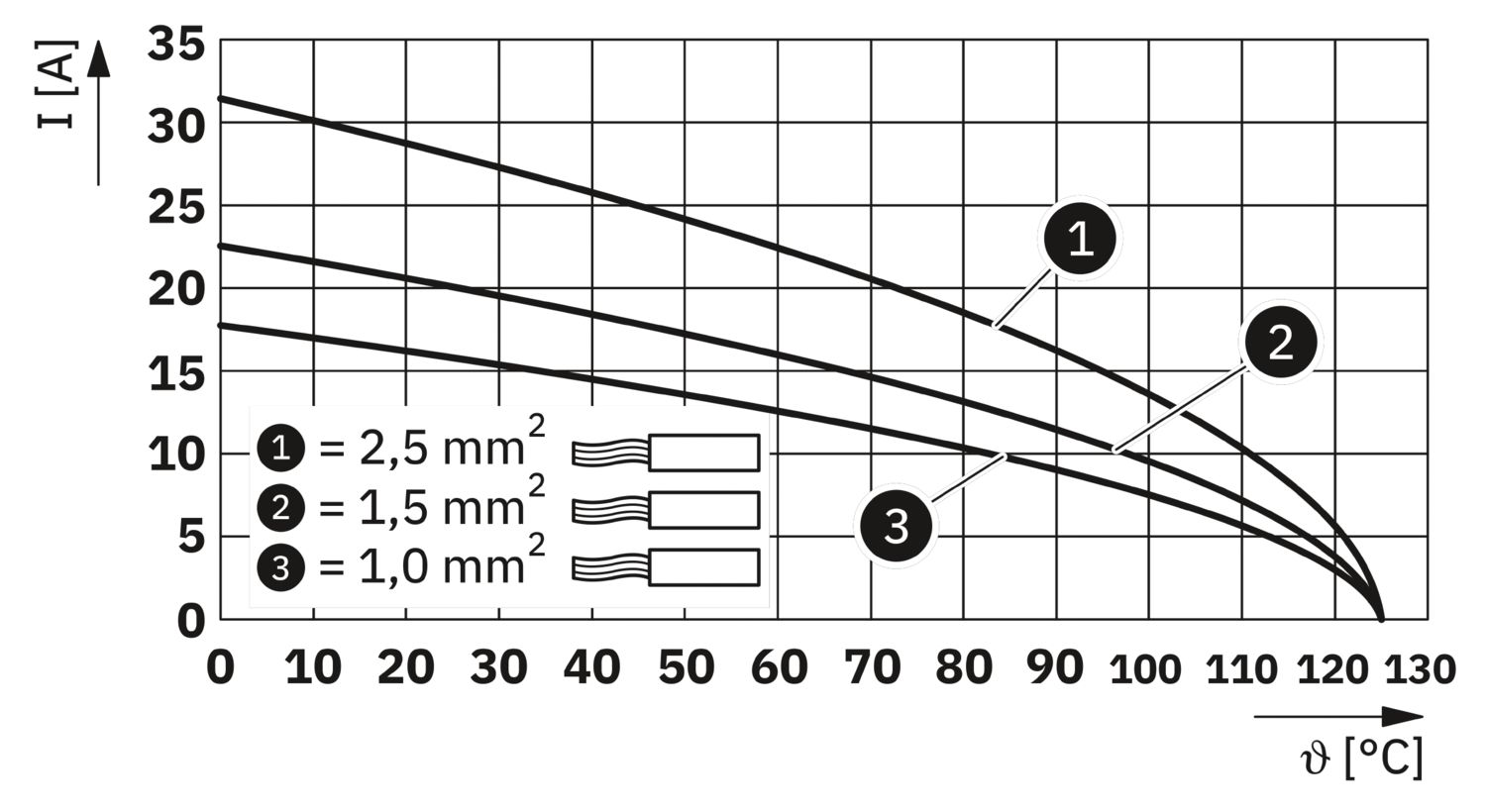

| Largura | 21 mm |
| Altura | 41 mm |
| Comprimento | 21 mm |
| Valores característicos mecânicos | |
| Diâmetro de contato | 2,5 mm |
| Tecnologia de conexão | |
| Tecnologia de conexão | Conexão Push-in |
| Quantidade de conexões por polo | 1 |
| Conexão conforme norma | IEC / EN |
| Conexão de condutores | |
| Perfil de conexão | 0,5 mm² ... 2,5 mm² (A indicação da bitola se refere à bitola geométrica do cabo utilizado) |
| Perfil de conexão AWG | 20 ... 14 |
| Bitola de conexão: contato PE | 0,5 mm² ... 2,5 mm² |
| Bitola de conexão: contato PE AWG | 20 ... 14 |
| Torque de aperto | 0,5 Nm ... 0,8 Nm (Parafusos de fixação para montagem na caixa HEAVYCON) |
| Comprimento do isolamento dos condutores individuais | 10 mm |
| Tensão nominal (III/3) | 230 V (Condutor-terra) |
| 400 V (Condutor-condutor) | |
| Tensão de teste (III/3) | 4 kV |
| Corrente nominal | 16 A |
| Dados mecânicos | |
| Ciclos de encaixe | ≥ 500 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material vedação | NBR |
| Material superfície de contato | Ag |
| Material suporte do contato | PC |
| Normas / Determinações | PC: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -40 °C ... 125 °C (inclusive aquecimento dos contatos) |
| Ensaio | |
| Normas/disposições | PC: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
Suas vantagens
Instalação fácil sem ferramentas, inclusive em estado montado, graças à tecnologia de conexão push-in
O mais rápido tempo de instalação em comparação com outras tecnologias de conexão
Cabeamento rápido e sem esforço, especialmente com proporções de espaço restritas
Cabeamento automatizado possível graças ao robô
Cabeamento e operação seguros por meio de atuadores de cores contrastantes
Resistências a choques e vibrações conforme DIN EN 61373
