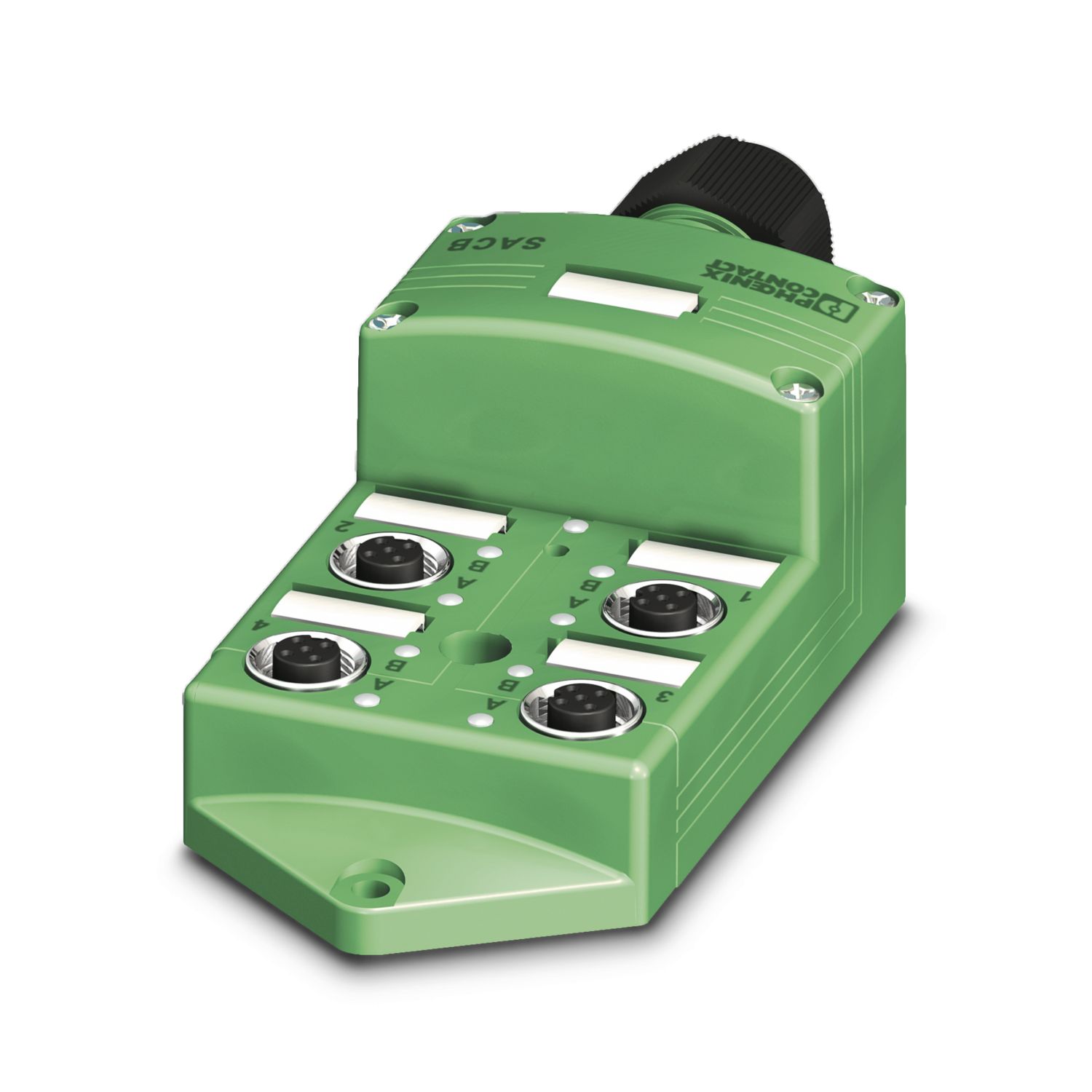

SACB-4/ 8-L-C NPN SCO
-
Caixa de distribuição
1537103
Caixa de distribuição, aplicação: Requisitos padrão e estendidos, tipo de conexão: Conector M12 Metal, número de pontos de encaixe: 4, número de polos: 5, codificação: A, atribuição do ponto de encaixe: duplo, indicação de estado: sim, npn; conexão do cabo padrão: Conexão a parafuso plugável 180°, blindagem: não
Detalhes do produto
| Indicação sobre a documentação | Para detalhes sobre os conectores para placa de circuito impresso usados, ver dados técnicos do artigo MC 1,5/10-STF-3,5 - 1847204 |
| Instrução de montagem: | IMPORTANTE: Ao instalar os cabos, observe os raios de flexão admissíveis, pois forças radiais excessivas comprometem o grau de proteção. Neutralize cargas mecânicas antes do conector, por ex., com abraçadeiras. |
| Indicação sobre a aplicação | Os slots não ocupados devem ser fechados antes da colocação em funcionamento. Encontrará elementos de fecho em "Acessórios". |
| Tipo de produto | Caixa de distribuição |
| Aplicação | Requisitos padrão e estendidos |
| Número de pólos | 5 |
| Número de pontos de encaixe | 4 |
| Codificação | A |
| LED | sim |
| Diagnóstico local | |
| Função monitorada | Tensão de alimentação por módulo |
| Representação óptica | LED verde |
| Tensão operacional máxima Umáx | 30 V DC |
| Diagnóstico local | Tensão de alimentação por módulo LED verde |
| Indicação de estado I/O LED amarelo | |
| Tensão UN | 24 V DC |
| Carga de corrente total | 10 A |
| 2x 8 A (com isolação de potencial) | |
| Máx. capacidade de corrente por trilha | 2 A |
| Carga de corrente por ponto de encaixe | 4 A |
| Conexão de condutores | |
| Tipo de conexão sensor/atuador | Conector M12 |
| Perfil de conexão Cabo de sinal flexível | 0,14 mm² ... 1,5 mm² |
| Perfil de conexão Alimentação de tensão flexível | 0,14 mm² ... 1,5 mm² |
| Perfil de conexão AWG Cabo de sinal flexível | 26 ... 16 |
| Perfil de conexão AWG Alimentação de tensão flexível | 26 ... 16 |
| Comprimento de decapagem Cabo de sinal | 7 mm |
| Comprimento do isolamento da capa | 50 mm (Condutor tronco) |
| Torque-parafuso de cobertura | 0,35 Nm |
| Torque ponto de encaixe cabo de sensor/atuador | 0,4 Nm |
| Torque de aperto do parafuso de montagem da fixação da caixa | 0,5 Nm |
| Torque da porca cega | 2,5 Nm |

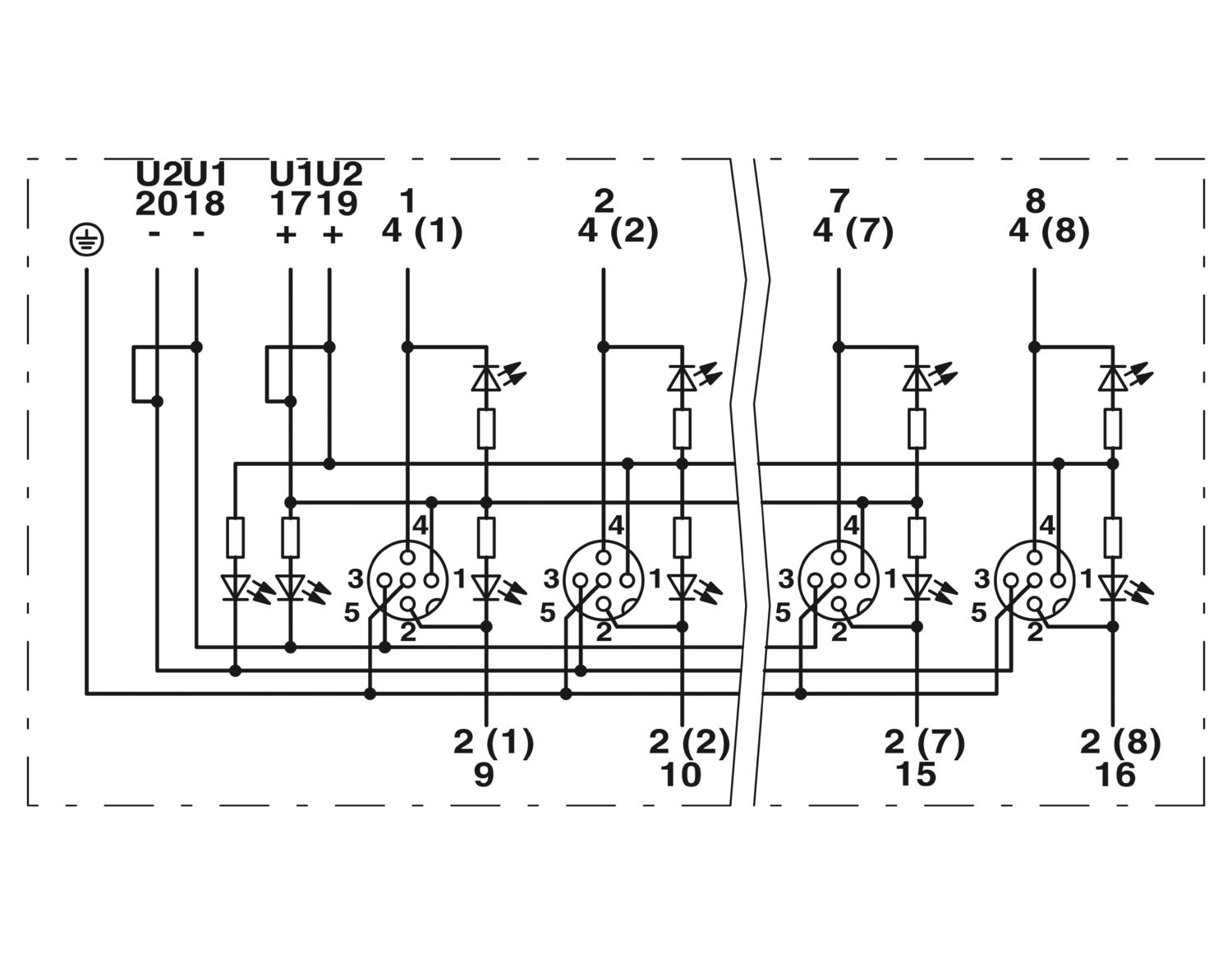

| Atribuição de conexão | |
| Ponto de encaixe/pólo = cor do condutor ou conexão | 1 / 4 (A) = 1 / 4 |
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 1-4 / 1 (+ 24 V) = UN | |
| 1-4 / 3 (0 V) = 0 V | |
| 1-4 / 5 (PE) = PE | |
| Indicação de estado disponível | sim |
| Desenho de medidas |
|
| Largura | 58 mm |
| Altura | 45 mm |
| Comprimento | 117 mm |
| Material Luva roscada | Zinco fundido sob pressão |
| Material Caixa | PBT |
| Material Composto | PUR |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material vedação O-ring | NBR |
| Material de contato | Liga de Cu |
| Material superfície de contato | folheado a ouro |
| Material suporte do contato | PA |
| Material contato lado do cabo padrão | Liga Cu |
| Material porta-contatos lado do cabo padrão | PA 6.6 V0 |
| Material superfície de contato lado do cabo padrão | folheado a ouro |
| Diâmetro externo de linha | 7 mm ... 12 mm |
| Tipo de conexão | Conexão a parafuso plugável |
| Condições ambientais | |
| Grau de proteção | IP65 |
| IP67 | |
| IP69K | |
| Temperatura ambiente (funcionamento) | -30 °C ... 80 °C |
| Designação padrão | Conector de encaixe M12 |
| Normas/disposições | IEC 61076-2-101 |
Suas vantagens
Seguro no campo graças à caixa fundida e graus de proteção elevados
Confortável: elevada disponibilidade da máquina devido ao diagnóstico rápido e simples
Economia de espaço: caixa de distribuição com atribuição dupla para dois sensores em um ponto de encaixe
Economia de tempo, graças à instalação com travamento rápido SPEEDCON
Flexível: caixa de distribuição com cobertura de conexão para a montagem no local
