Conector fixo para placas de circuito impresso, bitola nominal: 2,5 mm2, cor: verde, corrente nominal: 8 A, tensão de teste (III/2): 320 V, superfície de contato: Sn, tipo de contato: Pino, quantidade de potenciais: 4, número de linhas: 1, número de polos: 4, quantidade de conexões: 4, família de artigos: MSTBO 2,5/..-GL, passo: 5,08 mm, montagem: Solda por onda, layout de pinos: Pinagem linear, comprimento de pino [P]: 3,2 mm, quantidade de pinos de solda por potencial: 1, sistema de conexão: COMBICON MSTB 2,5, Orientação da frente de encaixe: Ortogonal, intertravamento: sem, tipo de fixação: sem, tipo de embalagem: embalado em caixa de cartão
| Tipo de produto | Conector fixo para placas de circuito impresso |
| Família de produtos | MSTBO 2,5/..-GL |
| Linha de produtos | COMBICON Connectors M |
| Formato | Header vertical à placa de circuito impresso |
| Número de pólos | 4 |
| Passo | 5,08 mm |
| Número de conexões | 4 |
| Número de linhas | 1 |
| Quantidade de potenciais | 4 |
| Flange de fixação | sem |
| Layout de pinos | Pinagem linear |
| Quantidade de pinos de solda por potencial | 1 |
| Propriedades | |
| Corrente nominal IN | 8 A |
| Tensão UN | 320 V |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III / 2) | 320 V |
| Tensão de teste (III/2) | 4 kV |
| Tensão de dimensionamento (II/2) | 630 V |
| Tensão de teste (II/2) | 4 kV |
| Tipo de montagem | Solda por onda |
| Layout de pinos | Pinagem linear |
| Dados de material - contato | |
| Nota | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de Cu |
| Condições da superfície | galvanizada a quente |
| Superfície metálica da área de contato (camada de cobertura) | Estanho (5 - 7 µm Sn) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (5 - 7 µm Sn) |
| Dados de material - caixa | |
| Cor (Caixa) | verde (6021) |
| Material isolante | PA |
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
| Instrução para funcionamento | Conectores COMBICON são conectores sem potência de comutação (COC) de acordo com DIN EN 61984. Em aplicações de acordo com o uso previsto, eles não podem ser separados ou conectados sob tensão ou sob carga. |
| Desenho de medidas |
|
| Passo | 5,08 mm |
| Largura [w] | 20,32 mm |
| Altura [h] | 23,62 mm |
| Comprimento [l] | 38,98 mm |
| Altura de montagem | 20,42 mm |
| Comprimento do pino de solda [P] | 3,2 mm |
| Medidas do pino | 0,32 x 1,2 mm |

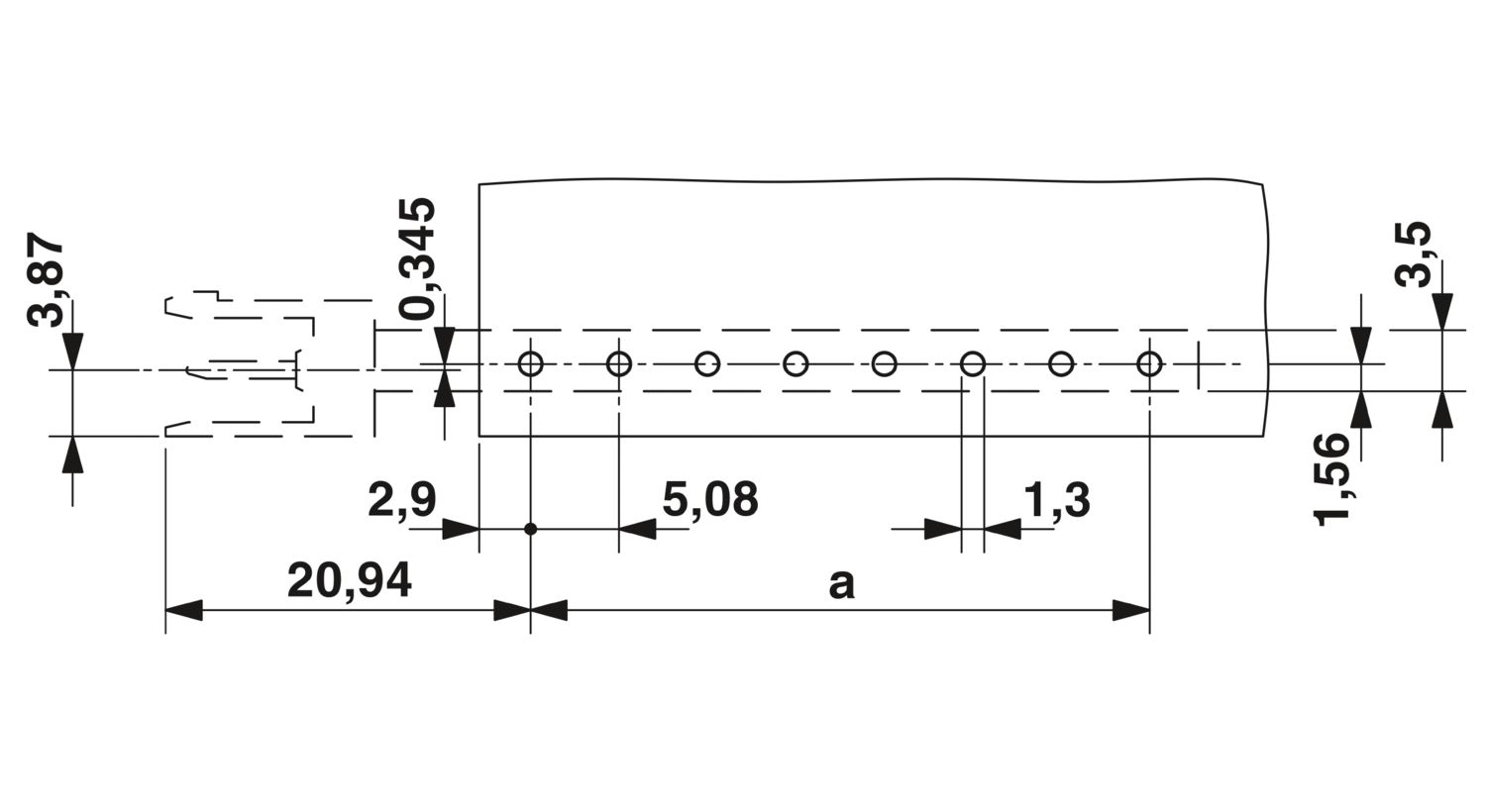

| Design de placa de circuito impresso | |
| Diâmetro do furo de sondagem | 1,3 mm |
| Distâncias de isolamento e fuga | | |
| Grupo de material isolante | I |
| Tensão de isolamento nominal (III/3) | 250 V |
| Tensão de impulso nominal (III/3) | 4 kV |
| Tensão de isolamento nominal (III/2) | 320 V |
| Tensão de impulso nominal (III/2) | 4 kV |
| Tensão de isolamento nominal (II/2) | 630 V |
| Tensão de impulso nominal (II/2) | 4 kV |
| Condições ambientais | |

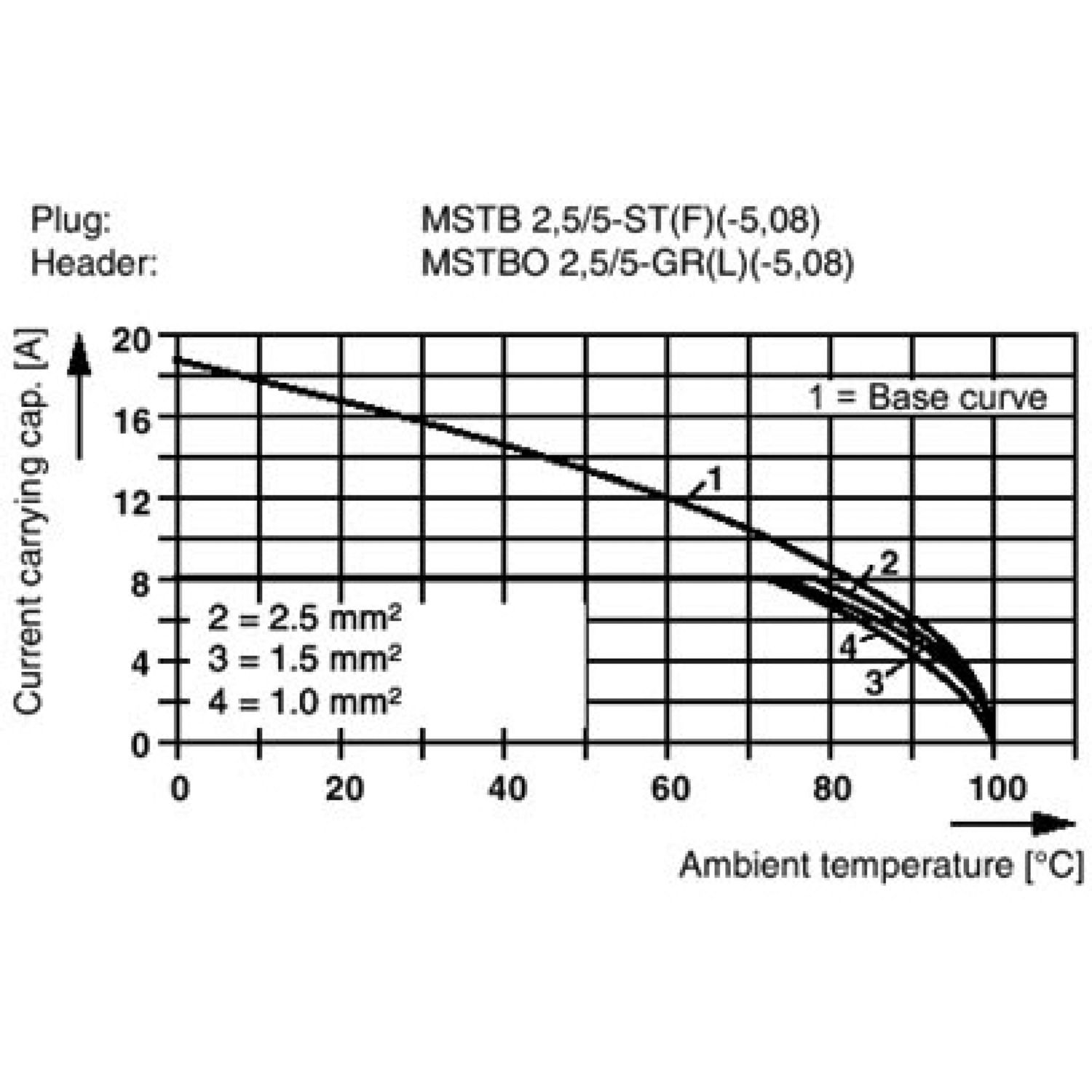

| Temperatura ambiente (operação) | -40 °C ... 100 °C (dependente da curva de redução de carga) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | embalado em caixa de cartão |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 6,5 A | |||
| Usegroup D | ||||
| 300 V | 6,5 A | |||
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 250 V | 8 A | |||
| Usegroup D | ||||
| 300 V | 8 A | |||
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 250 V | 8 A |
