Conector fixo para placas de circuito impresso, bitola nominal: 2,5 mm2, cor: preto, corrente nominal: 12 A, tensão de teste (III/2): 320 V, superfície de contato: Sn, tipo de contato: Pino, quantidade de potenciais: 4, número de linhas: 1, número de polos: 4, quantidade de conexões: 4, família de artigos: CCA 2,5/..-G, passo: 5,08 mm, tipo de conexão: Conexão de encaixe, montagem: Solda THR/solda por onda, layout de pinos: Pinagem linear, comprimento de pino [P]: 2,6 mm, quantidade de pinos de solda por potencial: 1, sistema de conexão: COMBICON MSTB 2,5, Orientação da frente de encaixe: Padrão, intertravamento: sem, tipo de fixação: sem, tipo de embalagem: Cinta com 56 mm de largura, As informações para o usuário e recomendações de especificação sobre a tecnologia Through Hole Reflow encontram-se em: Downloads
| Tipo de produto | Conector fixo para placas de circuito impresso |
| Família de produtos | CCA 2,5/..-G |
| Linha de produtos | COMBICON Connectors M |
| Formato | Componente para processo de solda por refusão |
| Número de pólos | 4 |
| Passo | 5,08 mm |
| Número de conexões | 4 |
| Número de linhas | 1 |
| Quantidade de potenciais | 4 |
| Flange de fixação | sem |
| Layout de pinos | Pinagem linear |
| Quantidade de pinos de solda por potencial | 1 |
| Propriedades | |
| Corrente nominal IN | 12 A |
| Tensão UN | 320 V |
| Resistência de passagem | 1,3 mΩ |
| Tensão de dimensionamento (III/3) | 250 V |
| Tensão de teste (III/3) | 4 kV |
| Tensão de teste (III / 2) | 320 V |
| Tensão de teste (III/2) | 4 kV |
| Tensão de dimensionamento (II/2) | 400 V |
| Tensão de teste (II/2) | 4 kV |
| Tipo de montagem | Solda THR/solda por onda |
| Layout de pinos | Pinagem linear |
| Instruções de processamento | |
| Processo | Solda por refusão/onda |
| Moisture Sensitive Level | MSL 1 |
| Classificação Temperatura Tc | 260 °C |
| Ciclos de solda na refusão | 3 |
| Dados de material - contato | |
| Nota | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de Cu |
| Condições da superfície | estanhado galvanicamente |
| Superfície metálica da área de contato (camada de cobertura) | Estanho (3 - 5 µm Sn) |
| Superfície metálica da área de contato (camada intermédia) | Níquel (1,3 - 3 µm Ni) |
| Superfície metálica da área de solda (camada de cobertura) | Estanho (3 - 5 µm Sn) |
| Superfície metálica da área de solda (camada intermédia) | Níquel (1,3 - 3 µm Ni) |
| Dados de material - caixa | |
| Cor (Caixa) | preto (9005) |
| Material isolante | LCP |
| Grupo de material isolante | IIIa |
| CTI conforme IEC 60112 | 175 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Dados dos processos de solda | Processamento por processos de refluxo de acordo com a norma IEC 60068-2-58 ou a norma DIN EN 61760-1 (na sua versão atual) Moisture Sensitive Level (MSL) = 1 de acordo com IPC/JEDEC J-STD-020-C |
| Desenho de medidas |
|
| Passo | 5,08 mm |
| Largura [w] | 23,12 mm |
| Altura [h] | 11,17 mm |
| Comprimento [l] | 12 mm |
| Altura de montagem | 8,57 mm |
| Comprimento do pino de solda [P] | 2,6 mm |
| Medidas do pino | 1 x 1 mm |
| Design de placa de circuito impresso | |
| Diâmetro do furo de sondagem | 1,6 mm |
| Inspeção visual | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Aprovado no teste |
| Inspeção dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Aprovado no teste |
| Resistência das inscrições | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Aprovado no teste |
| Polarização e codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Aprovado no teste |
| Suporte de contato em utilização | |
| Especificação de teste | DIN EN 60512-15-1:2009-03 |
| Suporte de contato em utilização Requisito >20 N |
Aprovado no teste |
| Forças de encaixe e remoção | |
| Resultado | Aprovado no teste |
| Número de ciclos | 25 |
| Força de inserção por polo aprox. | 8 N |
| Força de tração por polo aprox. | 6 N |
| Teste térmico | Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de polos verificado | 12 |
| Resistência de isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de isolamento de polos adjacentes | > 5 MΩ |
| Distâncias de isolamento e fuga | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | IIIa |
| Resistência à corrente de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Tensão de isolamento nominal (III/3) | 250 V |
| Tensão de impulso nominal (III/3) | 4 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/3) | 3 mm |
| valor mínimo da distância de fuga (III/3) | 4 mm |
| Tensão de isolamento nominal (III/2) | 320 V |
| Tensão de impulso nominal (III/2) | 4 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/2) | 3 mm |
| valor mínimo da distância de fuga (III/2) | 3,2 mm |
| Tensão de isolamento nominal (II/2) | 400 V |
| Tensão de impulso nominal (II/2) | 4 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (II/2) | 3 mm |
| valor mínimo da distância de fuga (II/2) | 4 mm |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequência | 10 - 150 - 10 Hz |
| Velocidade Sweep | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 5g (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Sentidos de teste | Eixo X, Y e Z |
| Teste de vida útil | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão suportável de impulso ao nível do mar | 4,8 kV |
| Resistência de passagem R1 | 1,3 mΩ |
| Resistência de passagem R2 | 1,3 mΩ |
| Ciclos de encaixe | 25 |
| Resistência de isolamento de polos adjacentes | > 5 MΩ |
| Teste climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Estresse por corrosão | 0,2 dm3 SO2 em 300 dm3/40 °C/1 ciclo |
| Estresse por calor | 100 °C/168 h |
| Tensão alternada suportável | 2,21 kV |
| Condições ambientais | |

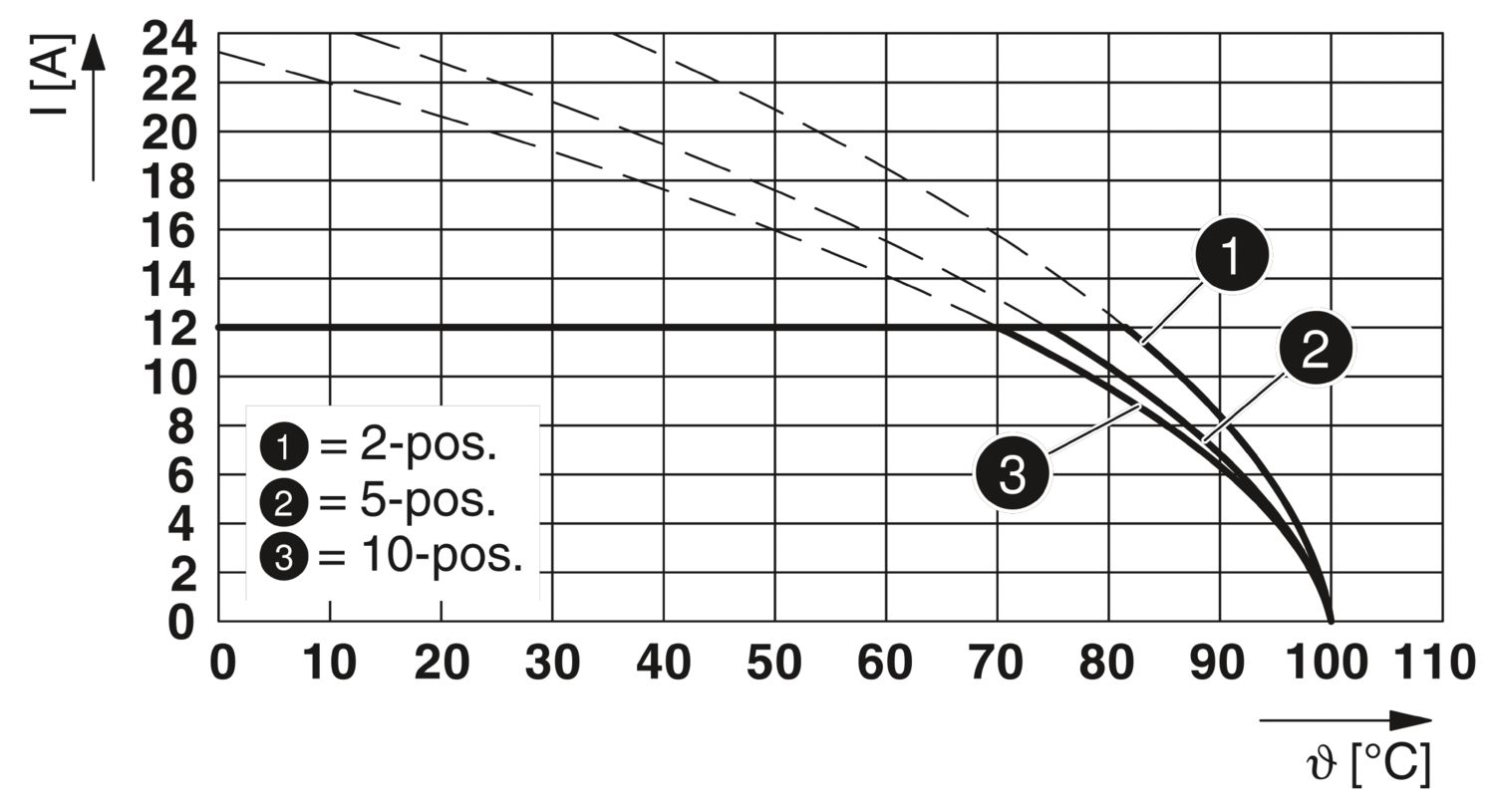

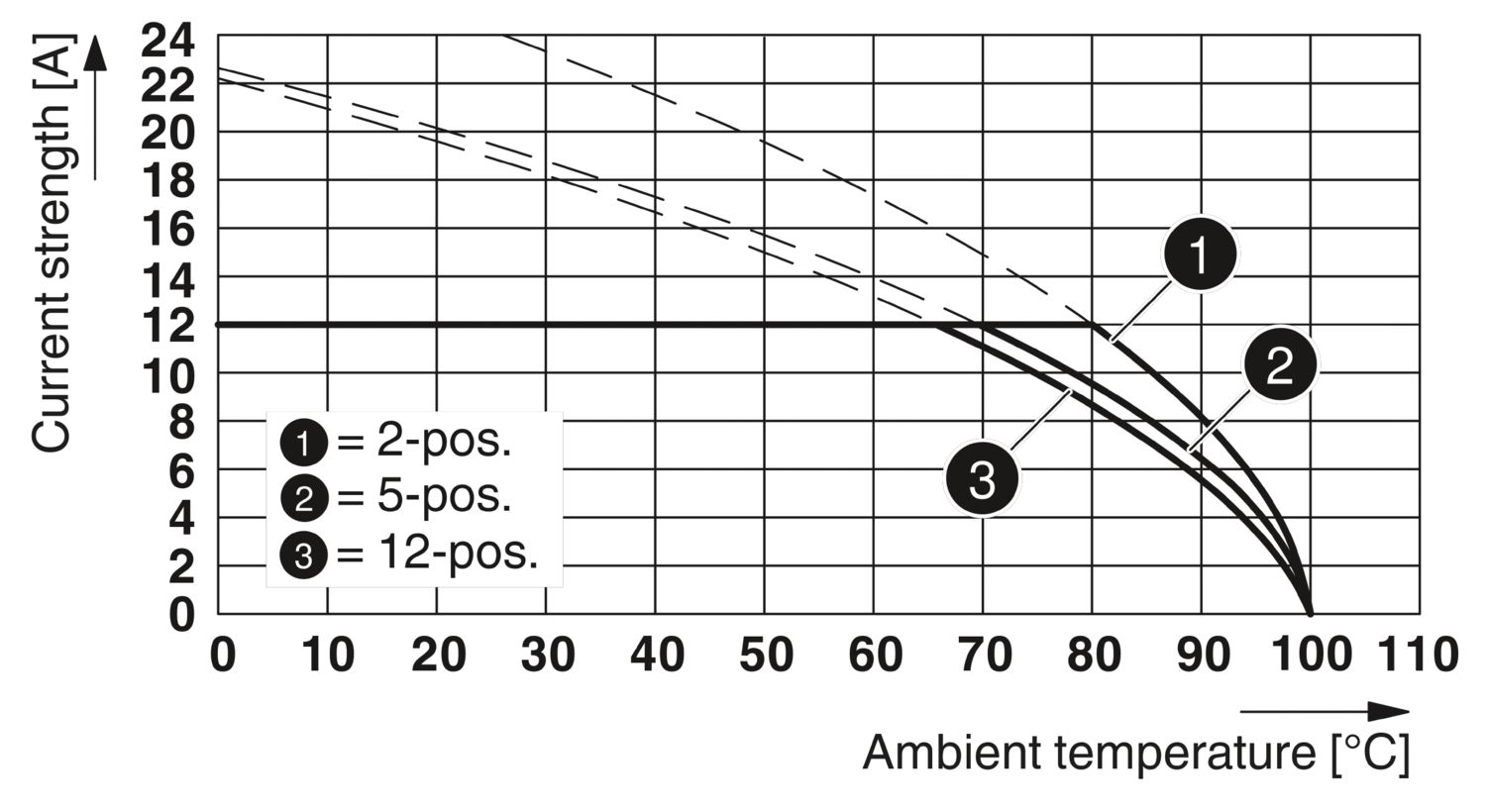

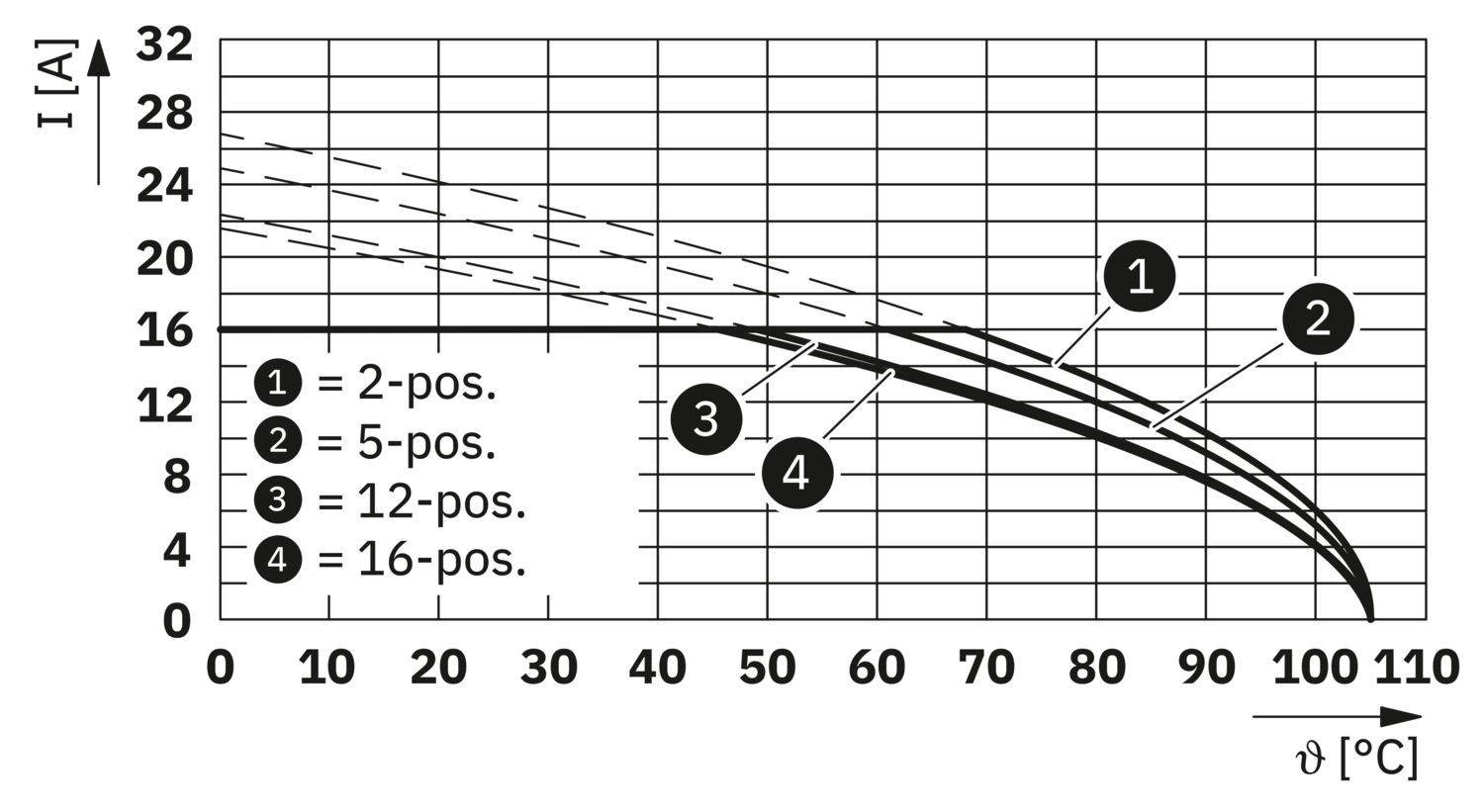

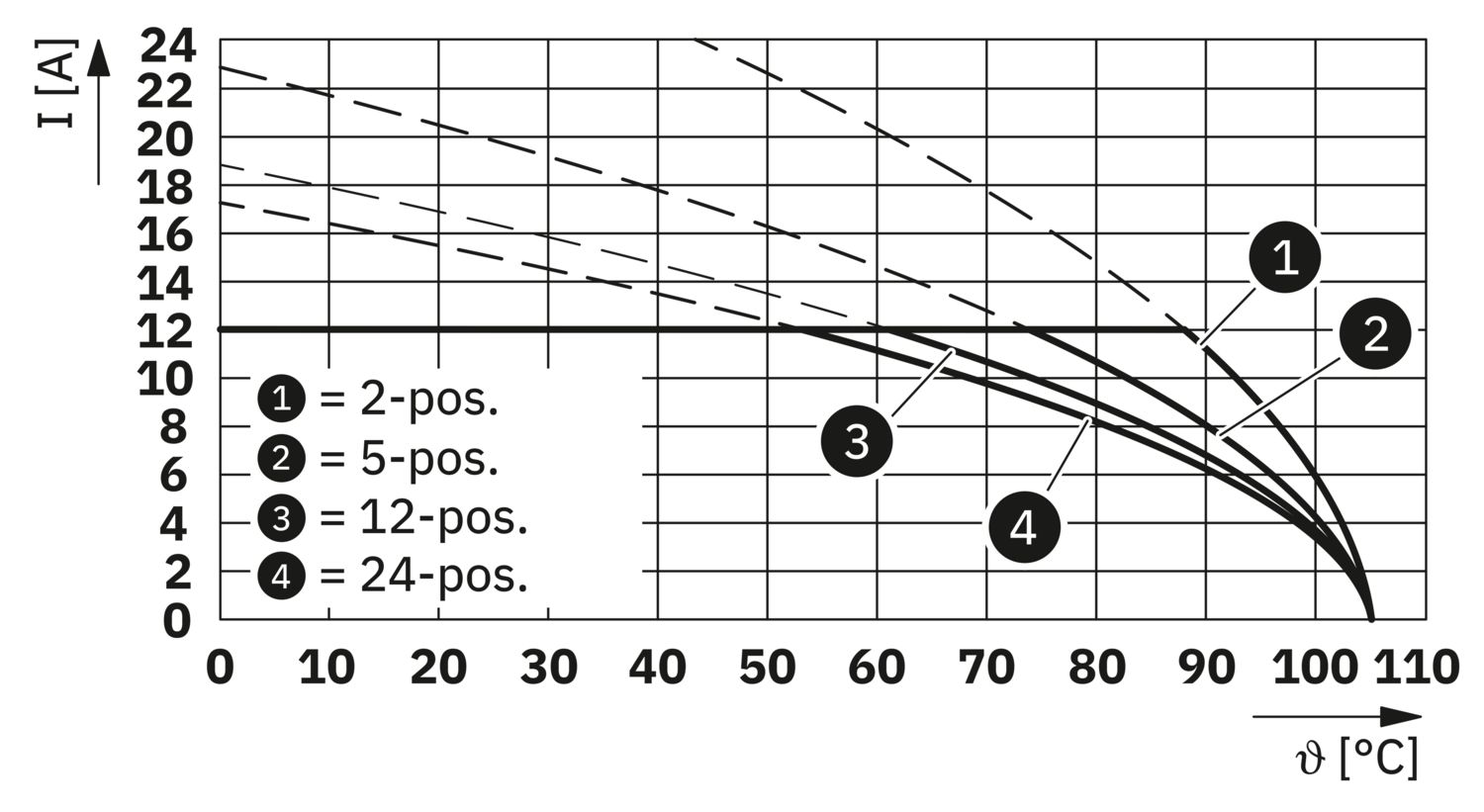

| Temperatura ambiente (operação) | -40 °C ... 100 °C (dependente da curva de redução de carga) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Desenho de medidas |
|
| Tipo de embalagem | Cinta com 56 mm de largura |
| Largura da fita [W] | 56 mm |
| Medida exterior da bobina [W2] | ≤ 62,4 mm |
| Diâmetro de bobina [A] | ≤ 330 mm |
| Tipo de embalagem | Bolsa transparente |
| Nível ESD | (D) eletrostaticamente dissipativo |
| Especificação de teste | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| Padrão | 300 V | 16 A | ||
| Usegroup D | ||||
| Padrão | 300 V | 10 A | ||
| Alternativa 1 | 150 V | 15 A | ||
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 400 V | 12 A |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| 320 V | 16 A |
