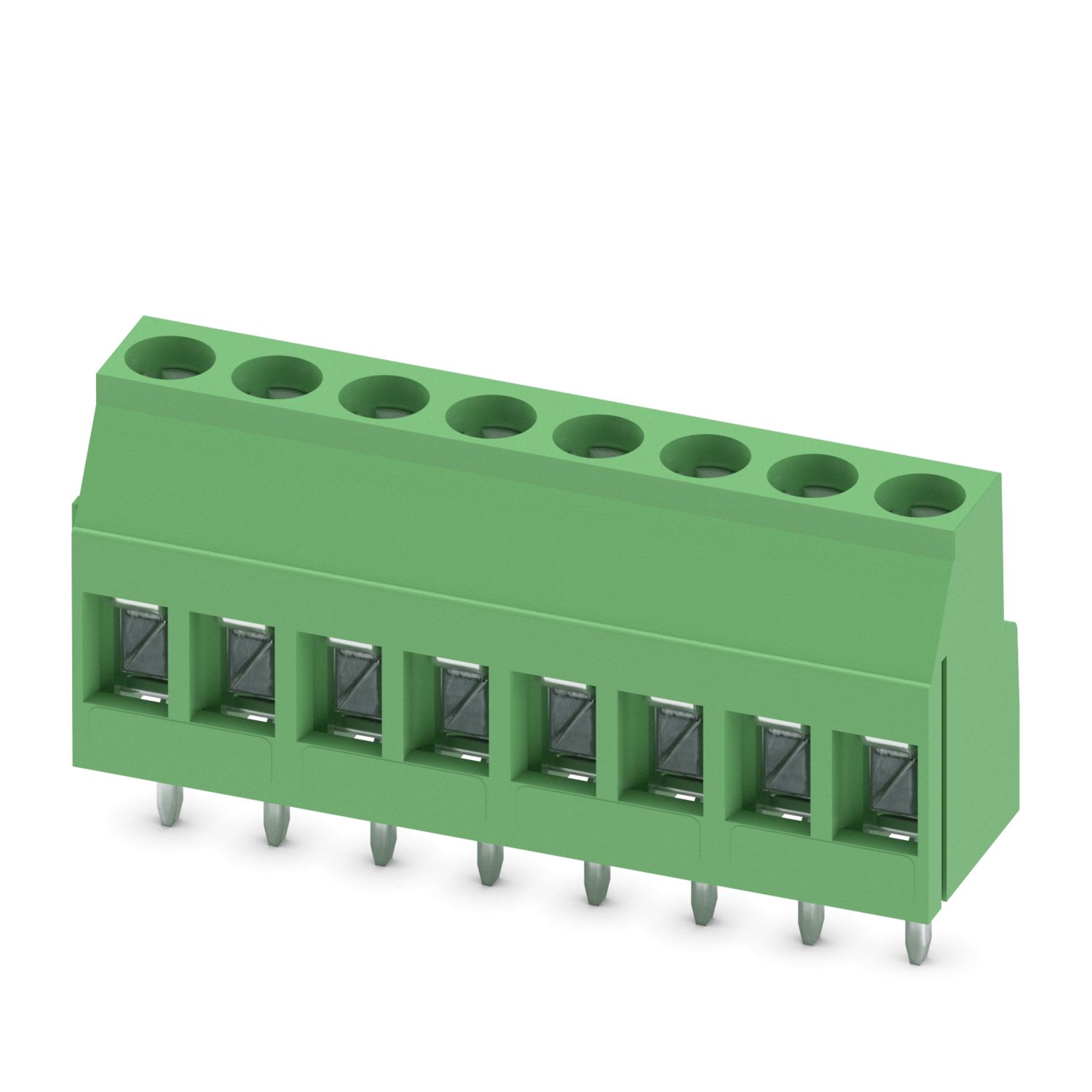

MKDS 3/ 8 - Borne de placa de circuito impresso

1711084

Borne de placa de circuito impresso, corrente nominal: 24 A, tensão de teste (III/2): 400 V, bitola nominal: 2,5 mm², quantidade de potenciais: 8, número de linhas: 1, número de polos por linha: 8, família de artigos: MKDS 3, passo: 5 mm, tipo de conexão: Conexão por rosqueamento com luva de tração, forma da cabeça do parafuso: L Ranhura longitudinal, montagem: Solda por onda, sentido de conexão condutor/platina: 0 °, cor: verde, Layout de pinos: Pinagem linear, Comprimento de pino [P]: 5 mm, quantidade de pinos de solda por potencial: 1, tipo de embalagem: embalado em caixa de cartão. O produto pode ser alinhado com diversos números de polos!

Detalhes do produto

Tipo de produto	Borne de placa de circuito impresso
Família de produtos	MKDS 3
Linha de produtos	COMBICON Terminals M
Formato	Borne de circuito impresso alinhável
Número de pólos	8
Passo	5 mm
Incluso no set	2942991 EMG 22-LG/SET
	2943000 EMG 25-LG/SET
	2940029 EMG 37-LG/SET
	2940016 EMG 30-LG/SET
	2940045 EMG 50-LG/SET
	2906283 EMG100-LG/SET
	2940058 EMG 75-LG/SET
	2907884 EMG 90-LG/SET
Número de conexões	8
Número de linhas	1
Quantidade de potenciais	8
Layout de pinos	Pinagem linear
Quantidade de pinos de solda por potencial	1

Propriedades
Corrente nominal I_N	24 A
Tensão U_N	400 V
Tensão de dimensionamento (III/3)	250 V
Tensão de teste (III/3)	4 kV
Tensão de teste (III / 2)	400 V
Tensão de teste (III/2)	4 kV
Tensão de dimensionamento (II/2)	630 V
Tensão de teste (II/2)	4 kV

Tecnologia de conexão
Formato	Borne de circuito impresso alinhável
Bitola nominal	2,5 mm²
Conexão de condutores
Tipo de conexão	Conexão por rosqueamento com luva de tração
Bitola do condutor, fixa	0,2 mm² ... 4 mm²
Bitola do condutor, flexível	0,2 mm² ... 2,5 mm²
Bitola do condutor AWG	24 ... 12
Bitola do condutor flexível com terminal tubular sem capa isolante	0,25 mm² ... 2,5 mm²
Bitola do condutor flexível com terminal tubular com capa isolante	0,25 mm² ... 2,5 mm²
2 condutores com o mesmo perfil, fixos	0,2 mm² ... 1,5 mm²
2 condutores com o mesmo perfil, flexíveis	0,2 mm² ... 1,5 mm²
2 condutores com a mesma bitola, flexíveis com AEH sem suporte de plástico	0,25 mm² ... 0,75 mm²
2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico	0,5 mm² ... 1,5 mm²
Comprimento de decapagem	8 mm
Forma de acionamento da cabeça do parafuso	Ranhura longitudinal (L)
Torque de aperto	0,5 Nm ... 0,6 Nm
Conexão de condutores
Tipo de conexão	Conexão por rosqueamento com luva de tração
Comprimento de decapagem	8 mm
Forma de acionamento da cabeça do parafuso	Ranhura longitudinal (L)
Torque de aperto	0,5 Nm ... 0,6 Nm

Tipo de montagem	Solda por onda
Layout de pinos	Pinagem linear

Dados de material - contato
Nota	Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201
Material de contato	Liga de Cu
Condições da superfície	estanhado galvanicamente
Superfície metálica do ponto de prensagem (camada de cobertura)	Estanho (4 - 8 µm Sn)
Superfície metálica da área de solda (camada de cobertura)	Estanho (4 - 8 µm Sn)
Dados de material - caixa
Cor (Caixa)	verde (6021)
Material isolante	PA
Grupo de material isolante	I
CTI conforme IEC 60112	600
Classe de inflamabilidade conforme UL 94	V0
Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12	850
Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13	775
Temperatura do ensaio de pressão esférica conforme EN 60695-10-2	125 °C

Indicação sobre a aplicação	Para a conexão segura de condutores sempre deve ser respeitado um torque de aperto definido. Especialmente com bornes de placa de circuito impresso de dois e três polos, o pino de solda individual por cada ponto de contato não consegue absorver isto. Por isso, os bornes precisam ser apoiados na conexão de condutores (fixados com a mão, suporte na caixa).

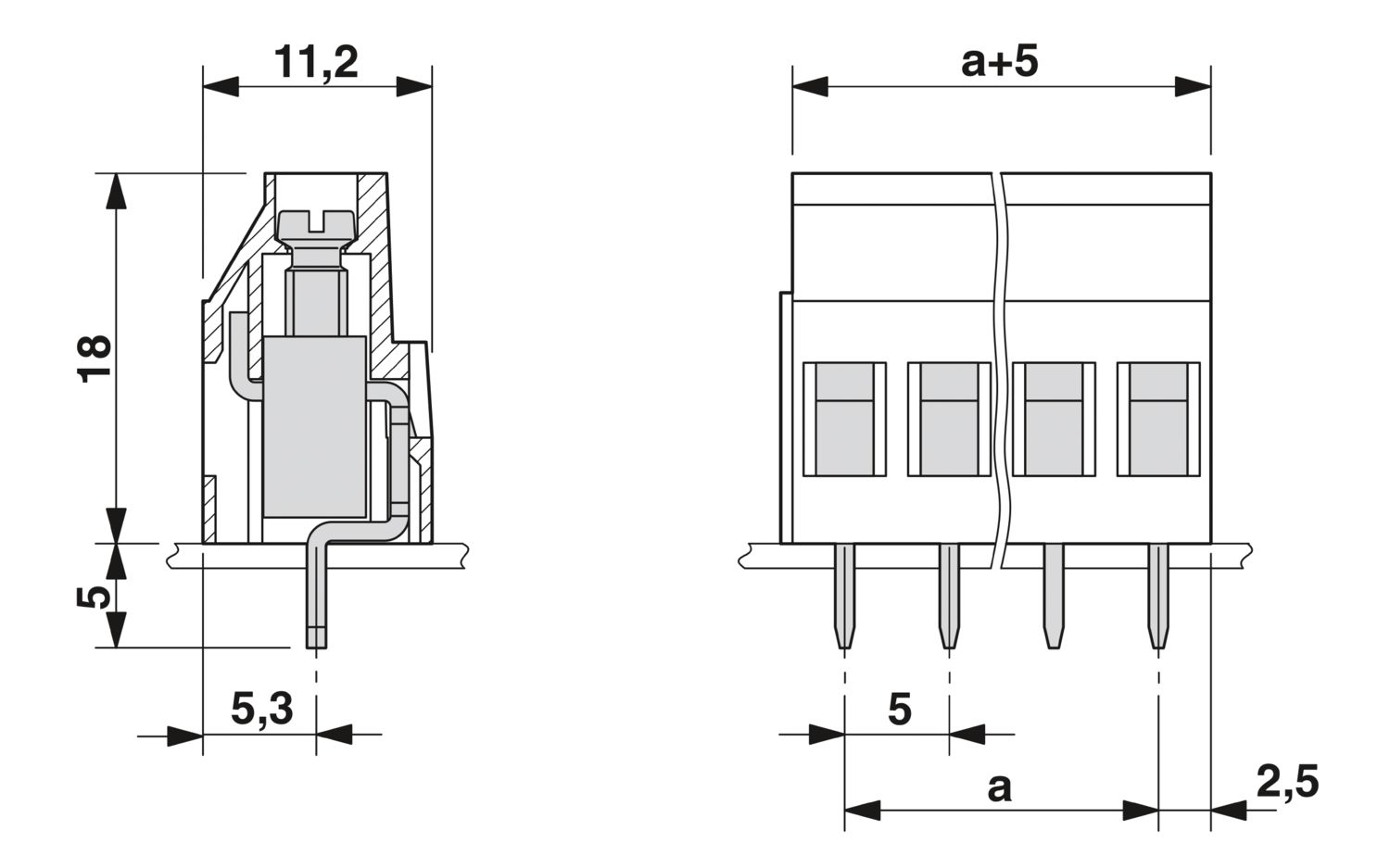

Desenho de medidas
Passo	5 mm
Largura [w]	40 mm
Altura [h]	23 mm
Comprimento [l]	11,2 mm
Altura de montagem	18 mm
Comprimento do pino de solda [P]	5 mm
Medidas do pino	0,9 x 0,9 mm

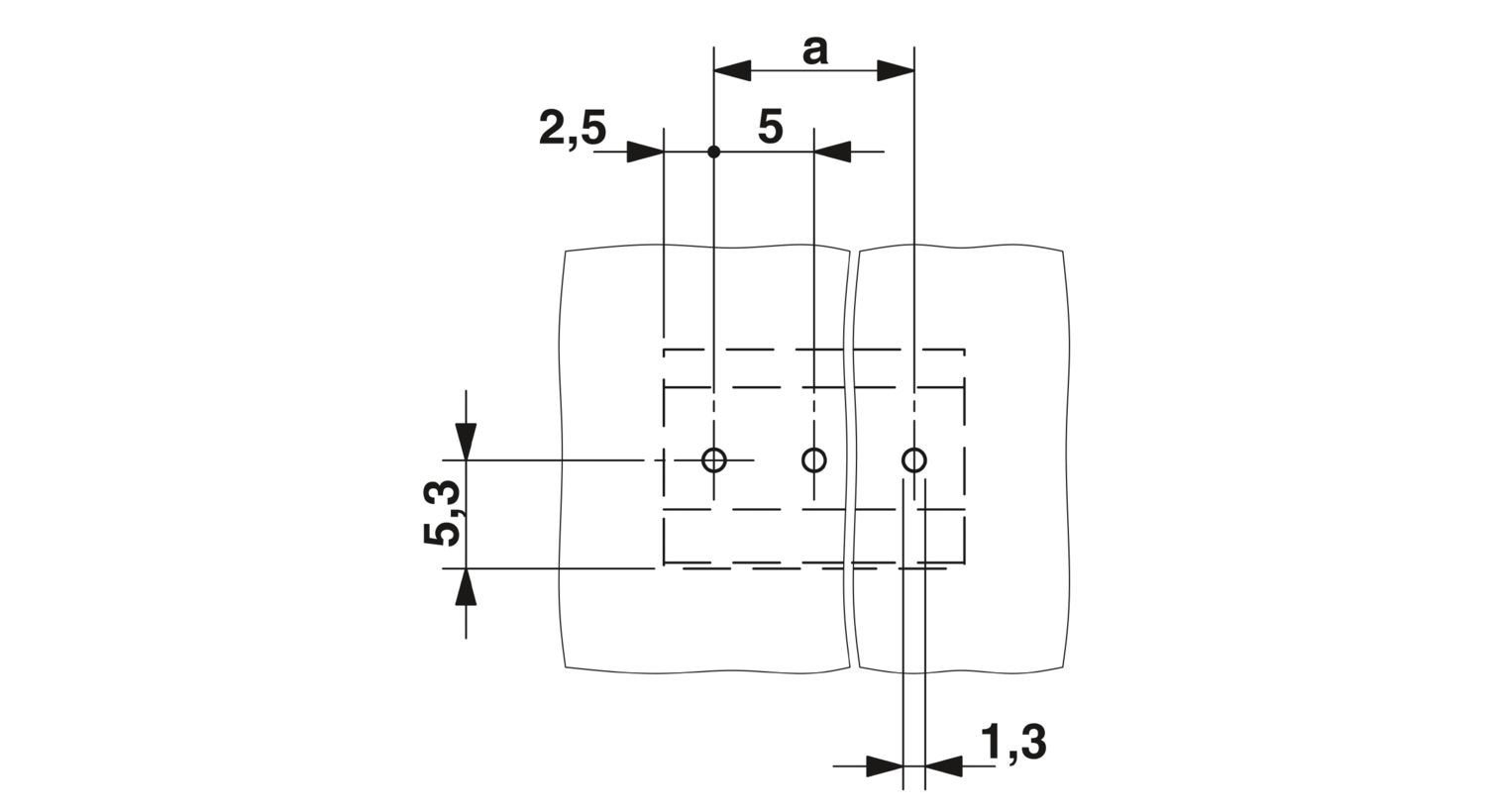

Design de placa de circuito impresso
Distância de pinos	5 mm
Diâmetro do furo de sondagem	1,3 mm

Teste de danos dos condutores e afrouxamento
Especificação de teste	DIN EN 60999-1 (VDE 0609-1):2000-12
Resultado	Aprovado no teste
Teste de tração
Especificação de teste	DIN EN 60999-1 (VDE 0609-1):2000-12
Bitola de condutor/tipo de condutor/força de tração valor de referência/valor real	0,2 mm² / rígido / > 10 N
	0,2 mm² / flexível / > 10 N
	4 mm² / rígido / > 60 N
	2,5 mm² / flexível / > 50 N

Teste de elevação de temperatura
Especificação de teste	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Demanda Teste de elevação de temperatura	A soma da temperatura ambiente e do aquecimento dos bornes de conexão da placa de circuito impresso não pode ultrapassar a temperatura limite superior.
Resistência de corrente de curto prazo
Especificação de teste	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Resistência de isolamento
Especificação de teste	DIN EN 60512-3-1:2003-01
Resistência de isolamento de polos adjacentes	> 5 MΩ
Distâncias de isolamento e fuga \|
Especificação de teste	DIN EN 60947-1 (VDE 0660-100):2015-09
Grupo de material isolante	I
Resistência à corrente de fuga (DIN EN 60112 (VDE 0303-11))	CTI 600
Tensão de isolamento nominal (III/3)	250 V
Tensão de impulso nominal (III/3)	4 kV
valor mínimo da distância de isolamento - campo heterogêneo (III/3)	3 mm
valor mínimo da distância de fuga (III/3)	3,2 mm
Indicação sobre a bitola de conexão	Com condutor conectado 4 mm² (rígido).
Tensão de isolamento nominal (III/2)	400 V
Tensão de impulso nominal (III/2)	4 kV
valor mínimo da distância de isolamento - campo heterogêneo (III/2)	3 mm
valor mínimo da distância de fuga (III/2)	3 mm
Tensão de isolamento nominal (II/2)	630 V
Tensão de impulso nominal (II/2)	4 kV
valor mínimo da distância de isolamento - campo heterogêneo (II/2)	3 mm
valor mínimo da distância de fuga (II/2)	3,2 mm

Teste de vibração
Especificação de teste	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequência	10 - 150 - 10 Hz
Velocidade Sweep	1 oitava/min
Amplitude	0,35 mm (10 Hz ... 60,1 Hz)
Aceleração	5g (60,1 Hz ... 150 Hz)
Duração do teste por eixo	2,5 h
Sentidos de teste	Eixo X, Y e Z
Teste de fio incandescente
Especificação de teste	DIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatura	850 °C
Período de exposição	5 s
Envelhecimento
Especificação de teste	DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Condições ambientais

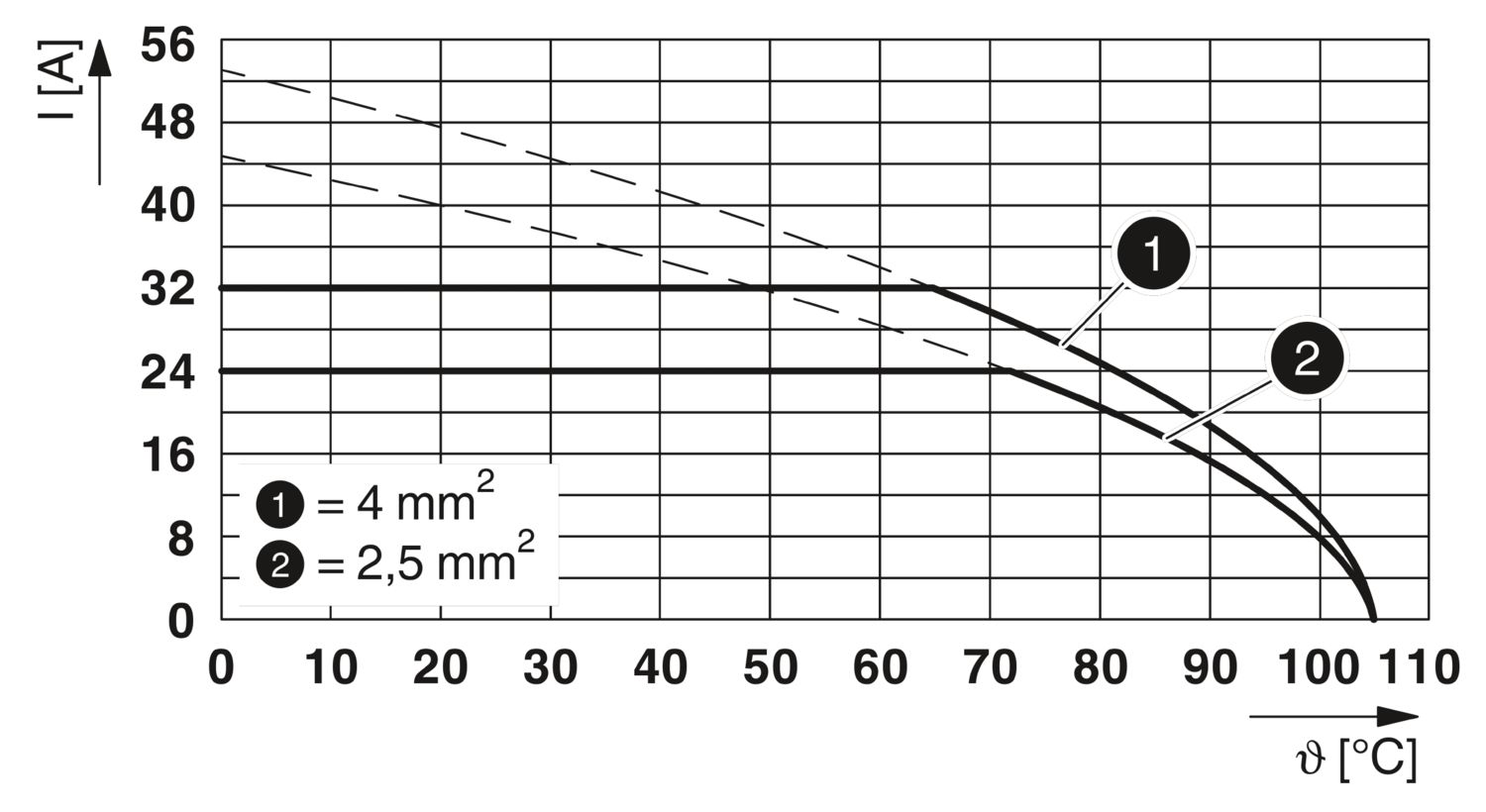

Temperatura ambiente (operação)	-40 °C ... 105 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga)
Temperatura ambiente (armazenamento/transporte)	-40 °C ... 70 °C
Umidade relativa do ar (armazenamento/transporte)	30 % ... 70 %
Temperatura ambiente (montagem)	-5 °C ... 100 °C

Tipo de embalagem	embalado em caixa de cartão

Dados comerciais

Código	1711084
Unidades por embalagem	50 Unidade
Chave comercial	AAMF
Chave de produto	AAMFIA
Página de catálogo	Página 362 (CC-2005)
GTIN	4017918023683
Peso por unidade (inclusive embalagem)	15,722 g
Peso por unidade (exclusive embalagem)	15,342 g
País de origem	DE

Classificações

Certificações

Approval Specification Data
	Tensão nominal U_N	Corrente nominal I_N	Bitola AWG
Usegroup B
	300 V	10 A	28 - 12
Usegroup D
	300 V	10 A	28 - 12

Approval Specification Data
	Tensão nominal U_N	Corrente nominal I_N	Bitola AWG
Usegroup B
Conexão de vários condutores	300 V	15 A	30 - 18
Conexão a parafuso	300 V	15 A	30 - 12
Usegroup D
Conexão de vários condutores	300 V	10 A	30 - 18
Conexão a parafuso	300 V	10 A	30 - 12

Approval Specification Data
	Tensão nominal U_N	Corrente nominal I_N	Bitola AWG	Bitola mm²
	400 V	32 A		0,2 - 4

Environmental product compliance

Produtos compatíveis

Acessórios

Suas vantagens

O conhecido princípio de conexão permite uma utilização em todo o mundo

Aquecimento reduzido devido a uma força de contato elevada

Permite a conexão de dois condutores

A proteção de sub-conexão integrada evita erros de conexão do condutor sob a luva de tração

O travamento lateral permite a configuração individual de diversos números de polos

PHOENIX CONTACT Ind. Com. Ltda.

Avenida das Nações Unidas, 11.541, 19º andar - Brooklin Paulista - CEP: 04578-000 - São Paulo/SP

Faça uma pergunta. +55 11 3871-6400 (PABX) vendas@phoenixcontact.com.br

ECLASS-12.0	27460101
ECLASS-13.0	27460101

EU RoHS
Cumpre os requisitos segundo a diretiva RoHS	Sim (Sem regras de exceção)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nenhuma substância perigosa acima dos valores-limite
EU REACH SVHC
Nota sobre as substâncias candidatas do REACH (n.º CAS)	Nenhuma substância com uma concentração em massa superior a 0,1%
