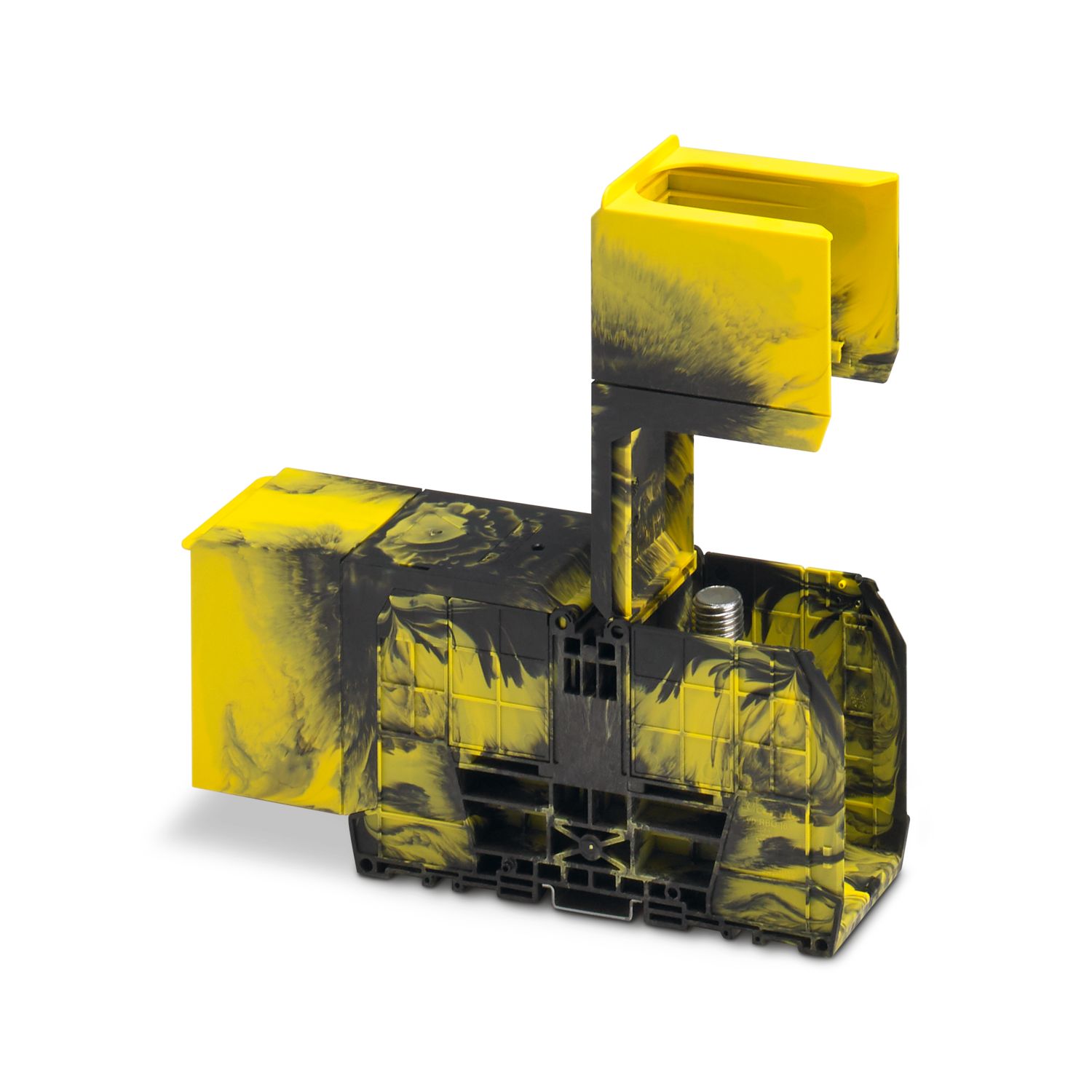

RBO 16-FE-HC - Borne de conexión por espárrago

3247991

Borne de conexión por espárrago, tensión nominal: 1000 V, corriente nominal: 520 A, número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión por espárrago, Sección de dimensionamiento: 300 mm², clase de montaje: NS 35/7,5, NS 35/15, atornillado directo, color: negro/amarillo

Detalles de producto

Generalidades
Observación	La tensión nominal de aislamiento es válida para los terminales de cable para uniones por compresión según DIN 46235:1983-07 y para los terminales de cable sin aislamiento según DIN 46234:1980-03 con extensión de tramo.

Tipo de producto	Borne de conexión por espárrago
Familia de productos	RBO
Campo de empleo	Industria ferroviaria
	Construcción de maquinaria
	Construcción de instalaciones
Número de polos	1
Paso	54,8 mm
Número de conexiones	2
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	8 kV
Potencia disipada máxima con condición nominal	16,22 W

Número de conexiones por piso	2
Sección nominal	300 mm²
Longitud de pelado	La longitud de pelado depende de la indicación del fabricante del terminal de cable.
Conexión según norma	IEC 60947-7-1
Corriente nominal	520 A
Corriente de carga máxima	520 A (con una sección del conductor de 300 mm²)
Tensión nominal	1000 V
Sección nominal	300 mm²
Conexión de terminal de cable DIN 46234:1980-03
Conexión según norma	DIN 46234:1980-03
Sección	25 mm² ... 300 mm²
Gama de secciones AWG	4 ... 600 kcmil (Convertido según IEC)
Diámetro ojete	17 mm
Anchura	38 mm
Diámetro del espárrago	16 mm
Rosca de tornillo	M16
Par de apriete	25 ... 35 Nm
Conexión según norma	DIN 46235:1983-07
Sección	25 mm² ... 300 mm²
Gama de secciones AWG	4 ... 600 kcmil (Convertido según IEC)
Diámetro ojete	17 mm
Anchura	48 mm
Diámetro del espárrago	16 mm
Rosca de tornillo	M16
Par de apriete	25 ... 35 Nm

Datos de dimensionamiento (ATEX/IECEx)
Marcado	 II 2 GD Ex eb IIC Gb
Rango de temperatura de funcionamiento	-60 °C ... 110 °C
Accesorios con certificado Ex	0800886 E/NS 35 N
Lista puentes	/ RBO 16-VS 2 / 3244685
	/ RBO 16-VS 3 / 3244698
Datos puente	520 A (300 mm²)
Incremento de temperatura Ex	40 K (520 A / 300 mm²)
para puentear con puente	1100 V
Tensión de aislamiento de dimensionamiento	1000 V
analógica	(permanente)
Planta Ex Generalidades
Tensión nominal	1100 V
Corriente asignada	520 A
Corriente de carga máxima	520 A
Resistencia de contacto	0,02 mΩ
Datos de conexión Ex Generalidades
Ámbito del par de apriete	25 Nm ... 35 Nm
Sección nominal	300 mm²
Sección de dimensionamiento AWG	600 kcmil
Capacidad de conexión, cable rígido	25 mm² ... 300 mm²
Capacidad de conexión AWG	4 ... 600 kcmil
Capacidad de conexión, cable flexible	25 mm² ... 300 mm²
Capacidad de conexión AWG	4 ... 600 kcmil
2 conductores con la misma sección, rígidos	25 mm² ... 300 mm²
2 conductores con la misma sección AWG rígidos	4 ... 600 kcmil
2 conductores con la misma sección, flexibles	25 mm² ... 300 mm²
2 conductores con la misma sección AWG flexibles	4 ... 600 kcmil

Esquema de dimensiones
Anchura	54,8 mm
Altura	283,5 mm
Profundidad en NS 35/7,5	91,8 mm
Profundidad en NS 35/15	99,3 mm
Longitud del espárrago	45 mm
Diámetro de taladro	6,4 mm
Paso	54,8 mm

Color	multicolor
	negro (RAL 9005)
	amarillo (RAL 1018)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Prueba con tensión de impulso
Tensión de prueba Valor nominal	9,8 kV
Resultado	Prueba aprobada
Verificación de calentamiento
Exigencia Ensayo de calentamiento	Aumento de temperatura ≤ 45 K
Resultado	Prueba aprobada
Corriente admisible de corta duración 300 mm²	36 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	2,2 kV
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	No

Resistencia mecánica
Resultado	Prueba aprobada
Fijación en el soporte
Carril/superficie de fijación	NS 35
Valor nominal Fuerza de ensayo	20 N
Resultado	Prueba aprobada

Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Espectro	Ensayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia	f₁ = 5 Hz hasta f₂ = 150 Hz
Nivel ASD	1,857 (m/s²)²/Hz
Aceleración	0,8g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semisinusoide
Aceleración	5g
Duración del choque	30 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15
	atornillado directo

Datos comerciales

Código de artículo	3247991
Unidad de embalaje	5 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	BE4412
Página del catálogo	Página 393 (C-1-2019)
GTIN	4046356725187
Peso por unidad (incluido el embalaje)	664 g
Peso por unidad (sin incluir el embalaje)	664 g
Número de tarifa arancelaria	85359000
País de origen	IN

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Usegroup C
	1000 V	540 A	4 - 1000

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	600 V	540 A	4 - 1000
Usegroup C
	600 V	540 A	4 - 1000
Usegroup E
	1000 V	540 A	4 - 1000

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	1100 V	520 A		25 - 300

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	1100 V	520 A		25 - 300

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Comprobado para aplicaciones ferroviarias

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
