AI 4 -18 OG
-
Puntera
3200098

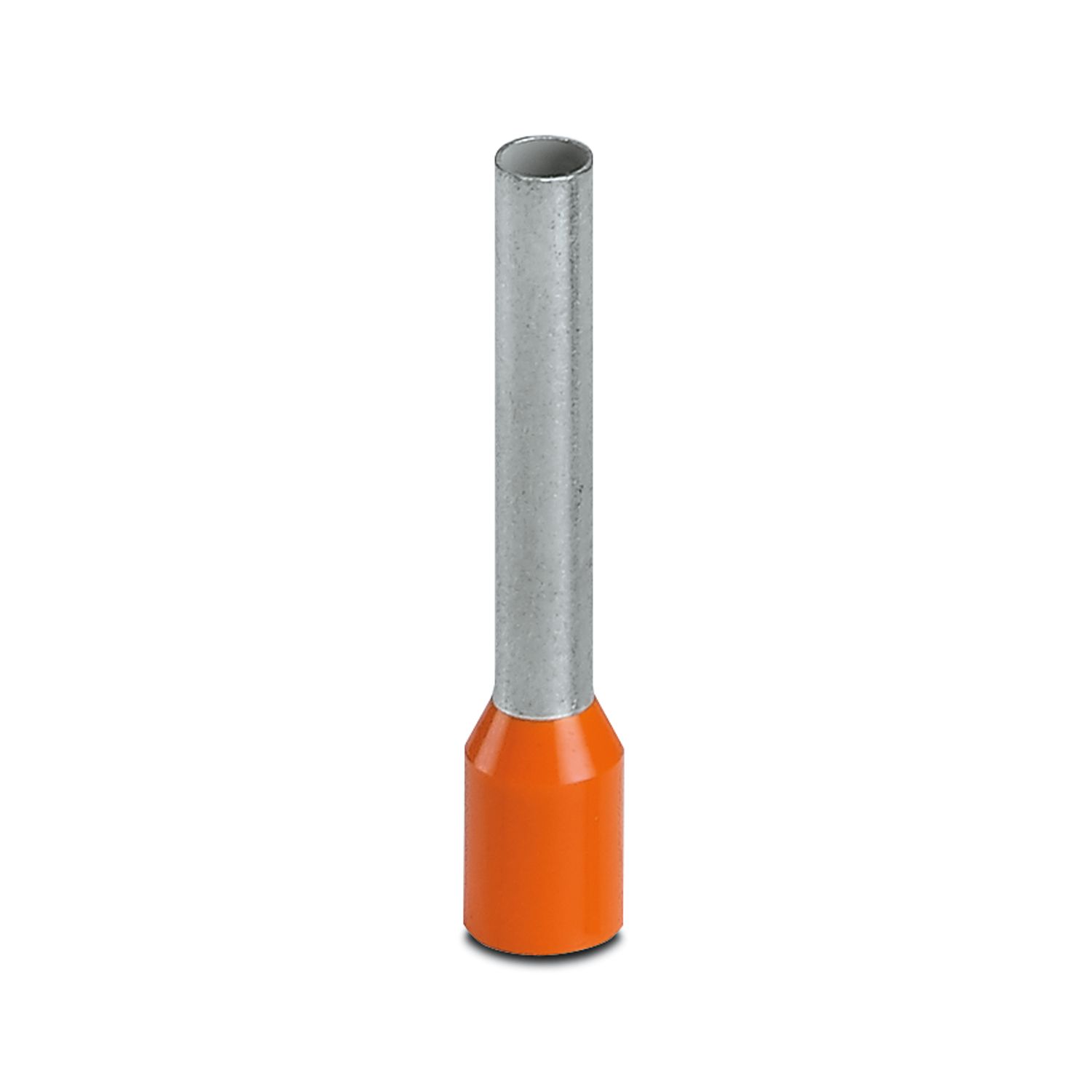

Puntera, Longitud de zona de contacto: 18 mm, longitud del manguito: 26 mm, color: naranja
Detalles de producto
| Tipo de producto | Virola de cable |
| Clase de conductor | conductor flexible, clase 2, 5, 6/B, C, K, M |
| Característica del producto | Con certificación UL |
| De cobre electrolítico blando con estañado galvánico | |
| Las punteras cumplen los requisitos de DIN 46228-1 y UL 486F | |
| Collar de plástico de polipropileno | |
| Sin halógenos | |
| Temperatura de larga/corta duración: +105 °C/+120 °C |
| Conexión de conductores | |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG máx. | 12 |
| Longitud de pelado | 21 mm |
| Esquema de dimensiones |
|
| Longitud del manguito | 26 mm |
| Longitud de zona de contacto | 18 mm |
| Longitud de pelado máxima | 21 mm |
| Diámetro de manguito | 2,8 mm |
| Grosor de la pared del manguito | 0,2 mm |
| Grosor de collar aislante | 0,3 mm |
| Medida interior Collar aislante | 4,8 mm |
| Color | naranja (RAL 2003) |
| Material | CU-DHP |
| Clase de inflamabilidad según UL 94 | HB |
| Recubrimiento | estañado galvánico |
| Características de la superficie | estañado galvánicamente |
| Sustancias contenidas | no contiene siliconas ni halógenos |
| Datos técnicos | |
| Longitud del manguito | 26 mm |
| Condiciones ambientales | |
| Temperatura permanente | 105 °C (-40 °C sin carga/0 °C de carga dinámica) |
| Temperatura de corta duración | 120 °C |
| Diseño según la norma | UL 486F-E, NF C 63-023 |
Sus ventajas
Estas punteras satisfacen, en cuanto a las dimensiones, la norma DIN 46228-4: 1990-09
La codificación de color del manguito aislante de plástico se basa en la norma francesa NF C 63-023: 1994-02
Los manguitos de metal son de cobre electrolítico blando con estañado galvánico
