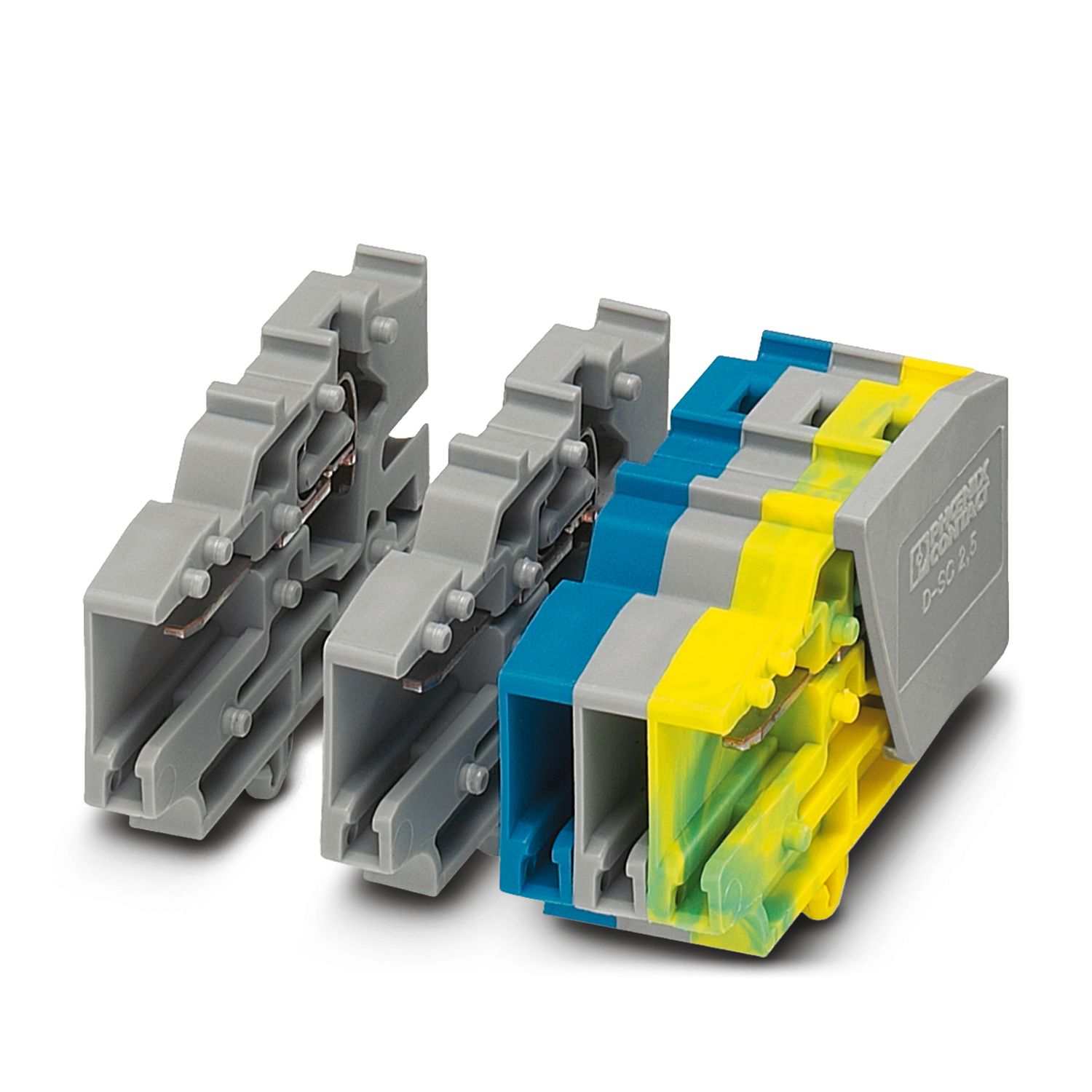

SC 2,5-RZ/ 1-L - Acoplamiento COMBI

3042214

Acoplamiento COMBI, tensión nominal: 500 V, corriente nominal: 24 A, número de conexiones: 1, número de polos: 1, tipo de conexión: Conexión por resorte, Sección de dimensionamiento: 2,5 mm², sección: 0,08 mm² - 4 mm², clase de montaje: En placa de montaje, color: gris

Detalles de producto

Tipo de producto	Acoplamiento de bornes
Número de polos	1
Paso	5,2 mm
Número de conexiones	1
Número de filas	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	6 kV
Potencia disipada máxima con condición nominal	0,77 W

Sección nominal	2,5 mm²
Longitud de pelado	8 mm ... 10 mm
Calibre macho	A3
Conexión según norma	IEC 61984
Sección de conductor rígido	0,08 mm² ... 4 mm²
Sección de conductor AWG	28 ... 12 (Convertido según IEC)
Sección de conductor flexible	0,08 mm² ... 2,5 mm²
Sección de cable flexible [AWG]	28 ... 14 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,14 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,14 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm²
Corriente nominal	24 A
Corriente de carga máxima	24 A (con una sección de conductor de 4 mm²)
Tensión nominal	500 V
Sección nominal	2,5 mm²

Anchura	5,2 mm
Ancho de tapa	2,2 mm
Altura	37,2 mm
Profundidad	21,8 mm
Distancia entre taladros	5,2 mm
Diámetro de taladro	3,5 mm
Paso	5,2 mm
Grosor de chapa	0,8 mm ... 1,5 mm

Color	gris (RAL 7042)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA
Utilización estática de material aislante en frío	-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B)	130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24	HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26	HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)	28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)	aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)	aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)	aprobado

Prueba con tensión de impulso
Tensión de prueba Valor nominal	7,3 kV
Resultado	Prueba aprobada
Corriente admisible de corta duración 2,5 mm²	0,3 kA
Resultado	Prueba aprobada
Rigidez dieléctrica con frecuencia de operación
Tensión de prueba Valor nominal	1,89 kV
Resultado	Prueba aprobada

Datos mecánicos
Pared lateral abierta	Sí
Datos técnicos
Distancia entre taladros	5,2 mm

Fijación en el soporte
Carril/superficie de fijación	Pared metálica de 1 mm
Valor nominal Fuerza de ensayo	1 N
Resultado	Prueba aprobada

Ensayo de la llama de aguja
Tiempo de actuación	30 s
Resultado	Prueba aprobada
Oscilación/ruido de banda ancha
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Espectro	Ensayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia	f₁ = 5 Hz hasta f₂ = 150 Hz
Nivel ASD	0,964 (m/s²)²/Hz
Aceleración	0,58g
Duración de ensayo por eje	5 h
Direcciones de ensayo	Ejes X, Y y Z
Resultado	Prueba aprobada
Choque
Especificación del ensayo	DIN EN 50155 (VDE 0115-200):2008-03
Tipo de choque	Semisinusoide
Aceleración	5g
Duración del choque	30 ms
Número de choques por dirección	3
Direcciones de ensayo	Ejes X, Y y Z (pos. y neg.)
Resultado	Prueba aprobada
Condiciones ambientales

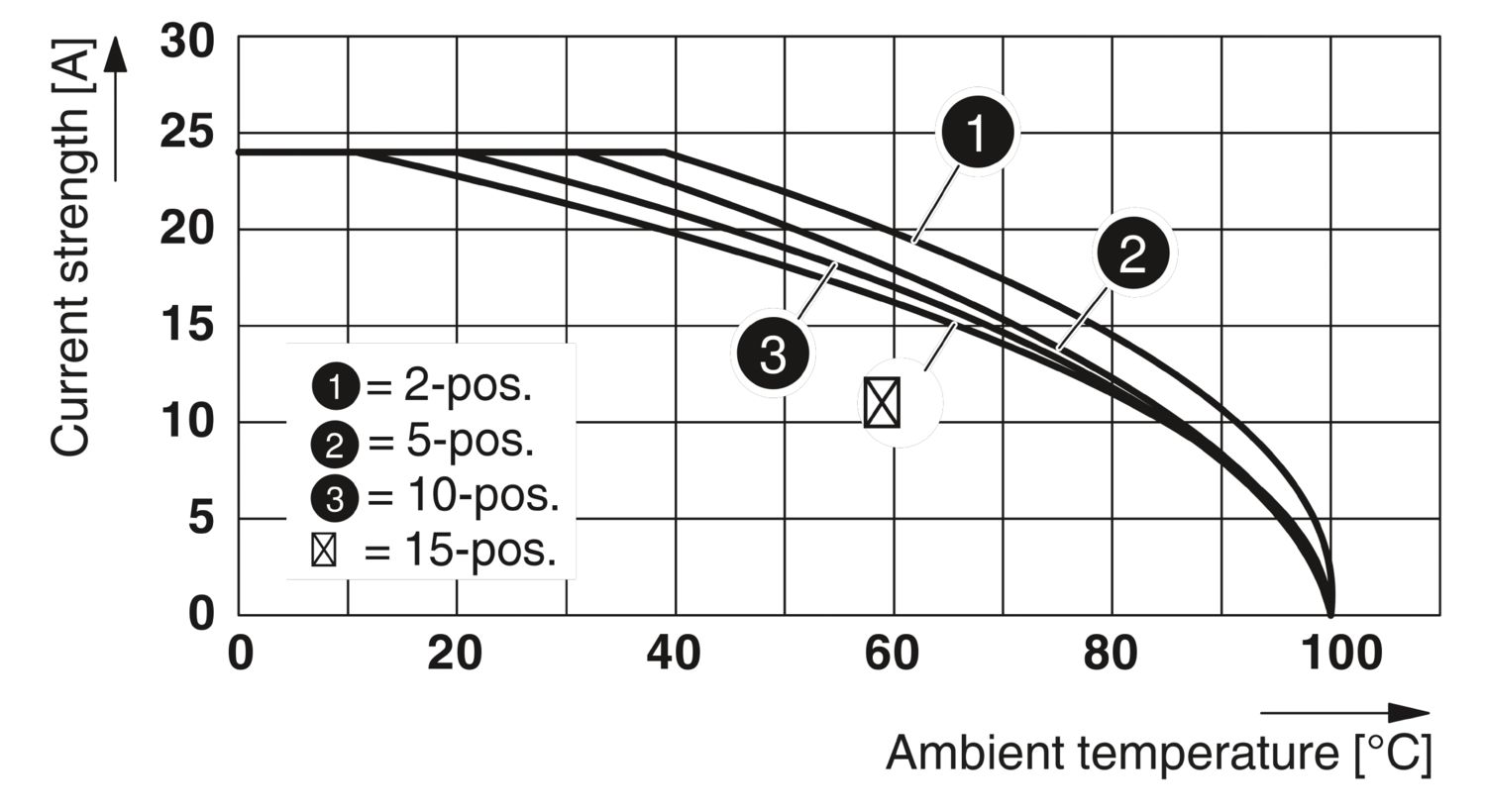

Temperatura ambiente (servicio)	-60 °C (para la temperatura de servicio máx. véase la curva derating)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 61984

Tipo de montaje	En placa de montaje
Indicaciones de montaje	Para el bloqueo sencillo de los elementos de conexión y acoplamiento COMBI autoconfeccionables, se recomienda emplear una herramienta de presión paralela

Datos comerciales

Código de artículo	3042214
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de producto	BE2145
Página del catálogo	Página 314 (C-1-2019)
GTIN	4017918922535
Peso por unidad (incluido el embalaje)	3,323 g
Peso por unidad (sin incluir el embalaje)	3,241 g
Número de tarifa arancelaria	85366990
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	300 V	20 A	28 - 12
Usegroup C
	300 V	20 A	28 - 12

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Con una espiga de encaje, estos acoplamientos pueden encajarse directamente sobre una placa de montaje previamente taladrada o troquelada

Los modelos autoconfeccionables ofrecen una posibilidad de montaje directo

Para obtener un encaje seguro, debe retirarse la rebaba de los taladros

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
