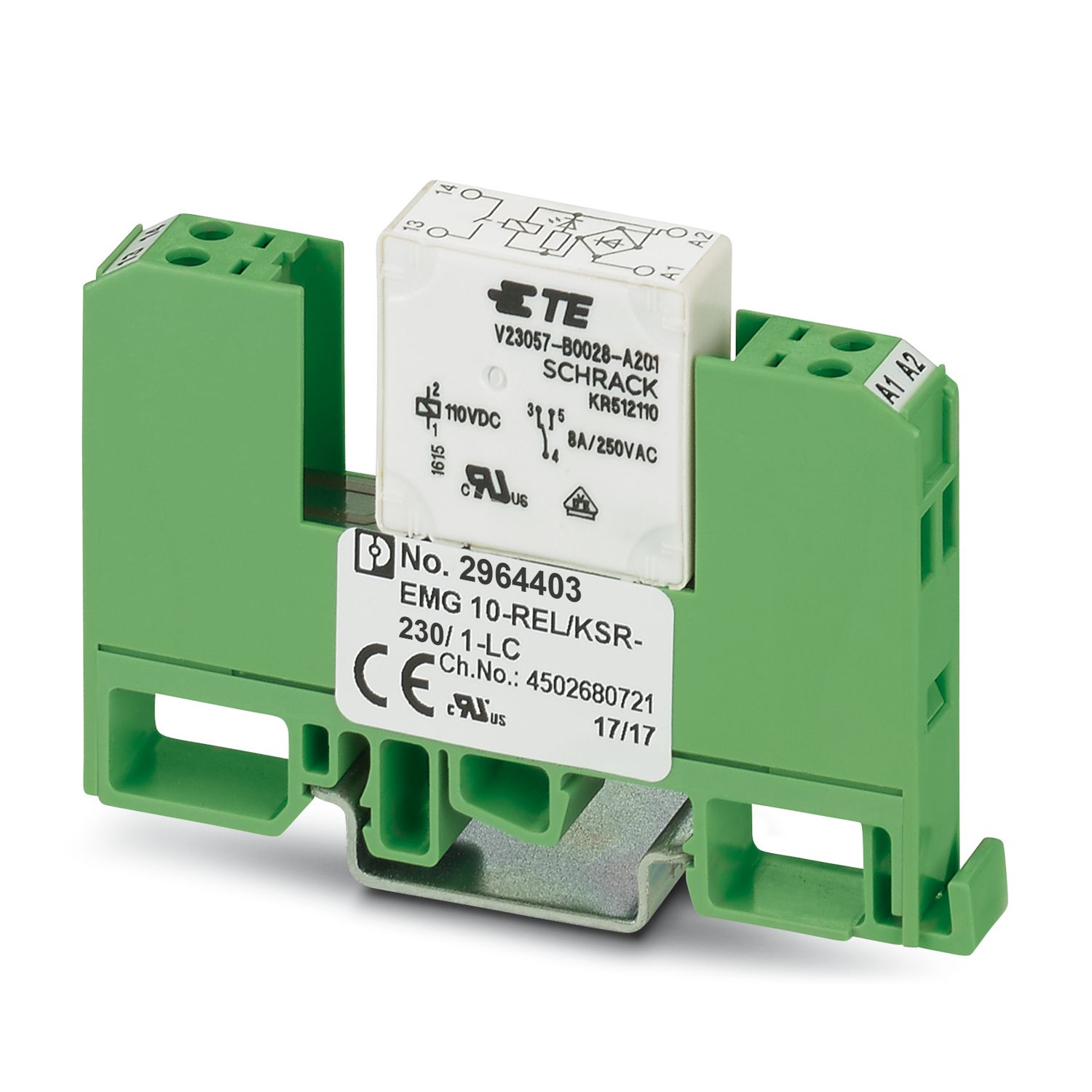

EMG 10-REL/KSR-230/ 1-LC - Módulo de relés

2964403

Módulo de relés, con mini-relé de conmutación soldado, contactos (AgNi): Potencias medianas hasta grandes, 1 contacto abierto, tensión de entrada 230 V AC/DC

Detalles de producto

Restricción de uso
Indicación CEM	CEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Tipo de producto	Módulo de relés
Familia de productos	EMG
Aplicación	Universal
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	aprox. 2x 10⁷ periodicidades de cambio de estado
Propiedades de aislamiento
Aislamiento	Aislamiento básico
Categoría de sobretensión	III
Grado de polución	2
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos	19.03.2025

Potencia disipada máxima con condición nominal	1,1 W
Tensión de prueba (Devanado/contacto)	4 kV AC (50 Hz, 1 min., devanado/contacto)
Tensión de aislamiento de dimensionamiento	260 V AC
Tensión transitoria de dimensionamiento	4 kV

Lado de excitación
Tensión nominal de entrada U_N	230 V AC/DC
Rango de tensión de entrada	184 V AC/DC ... 253 V AC/DC (20 °C)
Comportamiento de conmutación del accionamiento	monoestable
Accionamiento (polaridad)	polarizado
Corriente de entrada típica a U_N	4,8 mA
Tiempo de reacción típico	7 ms
Tiempo típico de apertura	11 ms
Circuito de protección	Puente rectificador; Puente rectificador
	Prot. contra sobretensiones; Varistor
Indicación de la tensión de servicio	LED amarillo

Conmutar
Tipo de conmutación del contacto	1 contacto abierto
Tipo de contacto de conmutación	Contacto simple
Material del contacto	AgNi
Tensión de conmutación máxima	250 V AC/DC
Tensión mínima de activación	12 V
Corriente continua límite	6 A
Corriente de conexión máxima	8 A
Corriente de conmutación mínima	100 mA
Potencia de ruptura (carga óhmica) máxima	140 W (con 24 V DC)
	60 W (con 48 V DC)
	45 W (con 60 V DC)
	35 W (con 110 V DC)
	55 W (con 220 V DC)
	1500 VA (con 250 V AC)

Lado de excitación
Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,2 mm² ... 4 mm²
Sección de conductor flexible	0,2 mm² ... 2,5 mm²
Sección de conductor AWG	24 ... 12
Lado de contactos
Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,2 mm² ... 4 mm²
Sección de conductor flexible	0,2 mm² ... 2,5 mm²
Sección de conductor AWG	24 ... 12

Anchura	10,6 mm
Altura	75 mm
Profundidad	53,5 mm

Color	verde (RAL 6021)

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-20 °C ... 40 °C
Temperatura ambiente (almacenamiento / transporte)	-20 °C ... 70 °C

Normas/especificaciones	IEC 60664
	EN 50178

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición de montaje	discrecional

Datos comerciales

Código de artículo	2964403
Unidad de embalaje	10 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de producto	DK61C2
GTIN	4017918107468
Peso por unidad (incluido el embalaje)	37,53 g
Peso por unidad (sin incluir el embalaje)	35,9 g
Número de tarifa arancelaria	85364900
País de origen	DE

Clasificaciones

Homologaciones

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Circuito de entrada y antiparasitario integrado

ECLASS-13.0	27371601
ECLASS-15.0	27371601

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c), 7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Hexahydromethylphthalic anhydride (n.º CAS: No aplicable)
		Lead (n.º CAS: 7439-92-1)
SCIP	e340b323-4339-4980-b9d5-46ec3ae3a1d0
