PTCB E1 24DC/2A NO
-
Interruptores de protección de aparatos electrónicos
2909903
Interruptor electrónico para protección de equipos de un canal para proteger consumidores en 24 V DC en caso de sobrecarga y cortocircuito. Distribución de potencial sencilla con los componentes del sistema de bornas para carril CLIPLINE complete. Con corriente nominal fija. Para la instalación sobre carriles DIN.
Detalles de producto
| Generalidades | |
| Observación | EN 50121-3-2: Aplicaciones ferroviarias - Compatibilidad electromagnética - Parte 3-2: Material rodante – Aparatos |
| Conexión para la línea de señal comprobada según EN 61000-4-4 con 1 kV; si procede, se deben prever las medidas de protección en el lado del cliente | |
| Los cortocircuitos fuertes repetidos pueden reducir la integral de fusión del fusible de seguridad integrado. | |
| Conecte siempre el polo negativo a la borna IN- para garantizar la alimentación eléctrica interna. Las corrientes inversas de las cargas no deben regresar a la alimentación eléctrica a través de la conexión IN- del interruptor de protección. | |
| Tipo de producto | Interruptores de protección de aparatos, electrónicos |
| Familia de productos | PTCB |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Número de polos | 1 |
| Número de canales | 1 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
| Generalidades | |
| Tensión de servicio | 18 V DC ... 30 V DC |
| Tensión nominal | 24 V DC |
| Corriente asignada IN | 24 A (Corriente total entrada) |
| 2 A (Salida de corriente nominal) | |
| Corriente asignada (preajustada) | 2 A |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tipo de disparo | E (electrónico) |
| Resistencia de recirculación | máx. 35 V DC |
| Fusible previo necesario | Solo es necesario si Imáx de la alimentación es > la capacidad de cortocircuito. Elemento de seguridad integrado. |
| Capacidad de ruptura en cortocircuito | 300 A |
| Rigidez dieléctrica | máx. 35 V DC (Circuito de carga) |
| Fusible | electrónico |
| Rendimiento | > 99 % |
| Corriente de reposo I0 | típ. 12 mA |
| Potencia disipada | típ. 0,3 W (sin carga) |
| < 0,8 W (en funcionamiento nominal) | |
| Tiempo de inicialización del módulo | < 0,55 s |
| Tiempo de espera tras la desconexión de un canal | 5 s (en sobrecarga / cortocircuito) |
| Tolerancia de medición I | ± 15 % |
| Derating de temperatura | 21 A (Corriente total a 60 °C) |
| 24 A (Corriente total a 50 °C) | |
| 2 A (Corriente de canal a 60 °C) | |
| 2 A (Corriente de canal a 50 °C) | |
| MTBF (IEC 61709, SN 29500) | 28571428 h (a 25 °C con 21 % de carga) |
| 14084507 h (a 40 °C con 34,25 % de carga) | |
| 2053388 h (a 60 °C con 100 % de carga) | |
| Caída de tensión | 0,06 V (con 2 A) |
| Elemento Fail Safe | 4 A DC |
| Tipo de conmutación del contacto | sin separación galvánica |
| Circuito de carga | |
| Tiempo de desconexión | ≤ 10 ms (en caso de cortocircuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Desconexión de subtensión | ≤ 17,8 V DC (activo) |
| ≥ 18,8 V DC (inactivo) | |
| Desconexión de sobretensión | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V DC (inactivo) | |
| Carga máx. capacitiva | 14000 µF (En función de la corriente de cortocircuito disponible) |
| Visualización/señal remota | |
| Denominación Conexión | Circuito inalámbrico |
| Función de conmutación | Contacto abierto |
| Tensión de servicio | 0 V DC ... 30 V DC |
| Corriente de servicio | 100 mA DC |
| Circuito principal IN+ | |
| Tipo de conexión | Conexión push-in |
| Longitud de pelado | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito principal IN- | |
| Tipo de conexión | Conexión push-in |
| Longitud de pelado | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito principal OUT | |
| Tipo de conexión | Conexión push-in |
| Longitud de pelado | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito inalámbrico | |
| Tipo de conexión | Conexión push-in |
| Longitud de pelado | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Canal LED apagado | apagado (Canal desconectado) |
| Canal LED amarillo | encendido (Canal conectado, carga de canal > 80 %) |
| parpadea (Modo de programación activado) | |
| Canal LED verde | encendido (Canal conectado) |
| Canal LED rojo | encendido (Canal desconectado, sobretensión o subtensión activa) |
| se ilumina temporalmente (Canal desconectado, fase de enfriamiento de 5 s, desconexión por sobrecarga o cortocircuito) | |
| parpadea (Canal desconectado, listo para reconexión, desconexión por sobrecarga o cortocircuito) | |
| parpadea rápidamente (Canal desconectado, tensión ajena en la salida, posible fallo de instalación) |
| Esquema de dimensiones |
|
| Anchura | 6,2 mm |
| Altura | 105,8 mm |
| Profundidad | 55,6 mm (Con carril de 7,5 mm) |
| Color | gris (RAL 7042) |
| Material | PBT |
| PBT | |
| Clase de inflamabilidad según UL 94 | V-0 |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 3000 m hasta 52 °C (s. n. m.) |
| ≤ 4000 m hasta 46 °C (s. n. m.) | |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Choques (en servicio) | 30g (IEC 60068-2-27, prueba Ea) |
| Vibración (en servicio) | 10 Hz ... 59,6 Hz (Amplitud ±0,35 mm; según IEC 60068-2-6, prueba Fc) |
| 59,6 Hz ... 150 Hz (Aceleración 5g; según IEC 60068-2-6, prueba Fc) | |
| 5 Hz ... 100 Hz (Búsqueda de resonancia 4g; frecuencia de resonancia 4g; 90 min según DNV GL clase B) | |
| Homologación UL | |
| Marcado | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| NEC Class 2 according to UL 1310 | |
| UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D; T4 (Hazardous Location) | |
| Homologación para la construcción naval | |
| Marcado | DNV GL |
| Prueba de gases nocivos | |
| Marcado | ISA S71.04.2013 G3 Harsh Group A |
| Datos para construcción naval | |
| Temperature | D |
| Humidity | B |
| Vibración | B |
| EMC | B |
| Enclosure | A |
| Normas/disposiciones | EN 61000-6-2 |
| Observación | CEM - Inmunidad a interferencias para zonas industriales |
| Normas/disposiciones | EN 61000-6-3 |
| Observación | CEM - Emisión de perturbaciones para entornos domésticos, comerciales e industriales, así como pequeñas empresas |
| Normas/disposiciones | EN 60068-2-78 |
| Observación | Influencias ambientales - Humedad y calor, constante |
| Normas/disposiciones | EN 50178 |
| Observación | Equipamiento de instalaciones de alta intensidad con equipamientos electrónicos |
| Normas/disposiciones | EN 60068-2-6 |
| Observación | Influencias ambientales - Oscilaciones (sinusoidales) |
| Normas/disposiciones | EN 60068-2-27 |
| Observación | Influencias ambientales - impactos |
| Normas/disposiciones | EN 60068-2-30 |
| Observación | Influencias ambientales - Parte 2-30: Método de ensayo - Ensayo Db: calor húmedo, cíclico |
| Normas/disposiciones | EN 61373 |
| Observación | Aplicaciones ferroviarias - Equipamiento de vehículos ferroviarios - Ensayos para oscilaciones y choques |
| Normas/disposiciones | EN 45545-2 |
| Observación | Aplicaciones ferroviarias - Protección contra incendios en vehículos ferroviarios - Parte 2: Requisitos de la reacción al fuego de materiales y componentes |
| Tipo de montaje | Carril DIN: 35 mm |
Sus ventajas
Creación sencilla de aplicaciones porque pueden puentearse con el programa de bornes para carril CLIPLINE complete
Más espacio en el armario de control: la protección más estrecha en tan solo 6 mm de ancho
Diseño personalizado para una protección adecuada, exactamente según sus requisitos
Protección óptima para cables y sensores así como circuitos eléctricos NEC de clase 2 mediante una protección por fusible de salida interna adicional
Preguntas frecuentes

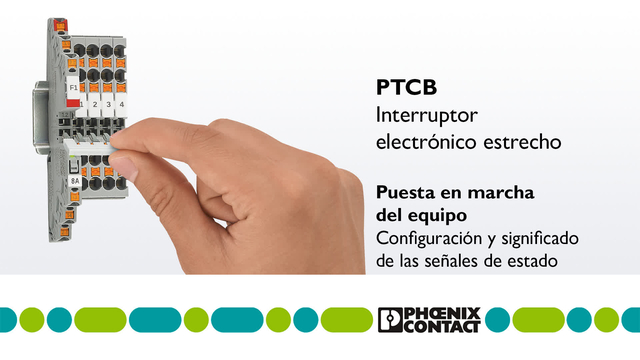

¿Hay algún tutorial de hardware que explique las funciones del PTCB?
¿Cómo se ajusta la corriente nominal?
1. Inicie el modo de programación accionando el pulsador LED durante más de 2 segundos. El LED representa la corriente nominal ajustada mediante un ritmo de parpadeo amarillo, por ejemplo, 4 parpadeos para 4 A.
2. Ajuste la corriente nominal reque...
Ver más
1. Inicie el modo de programación accionando el pulsador LED durante más de 2 segundos. El LED representa la corriente nominal ajustada mediante un ritmo de parpadeo amarillo, por ejemplo, 4 parpadeos para 4 A.
2. Ajuste la corriente nominal requerida accionando varias veces el pulsador, por ejemplo, 3 veces para 3 A. A continuación, esto se muestra mediante 3 parpadeos.
3. Para confirmar el nuevo valor de corriente, accione el pulsador de canal durante más de 2 segundos.
Si no se recibe una confirmación, el canal abandona el modo de programación después de 60 segundos.
¿Qué señales ofrece el PTCB?
Hay diferentes versiones de la PTCB, con 13-14 contactos flotantes (NO/NO2) o con una combinación de entrada de reset y salida de estado (SI-R)
NO - contacto remoto flotante 13-14
Indica el estado de la PTCB. En caso de desconexión por fal...
Ver más
Hay diferentes versiones de la PTCB, con 13-14 contactos flotantes (NO/NO2) o con una combinación de entrada de reset y salida de estado (SI-R)
NO - contacto remoto flotante 13-14
Indica el estado de la PTCB. En caso de desconexión por fallo, emite un mensaje.
cerrado = no hay ningún fallo
abierto = hay una desconexión por fallo
Para NO2, el contacto también se abre cuando el canal se desconecta manualmente.
SI - Salida de estado
Señal de estado no aislada que refleja el estado inverso del PTCB. En caso de desconexión por fallo, emite un mensaje.
High (24 V) = hay una desconexión por fallo
Low (0 V) = no hay ningún fallo
Corriente máxima: 20 mA
RST - entrada de reset
El canal desactivado por un fallo se vuelve a activar mediante un flanco descendente.
¿Cuál es la corriente máxima de un cortocircuito?
La corriente máxima depende de la corriente disponible que puede suministrar la fuente de alimentación en caso de cortocircuito, así como del tipo de cortocircuito. La corriente no es limitada por el PTCB.
¿Cuántos PTCB se pueden puentear?
El límite del número de PTCB que pueden puentearse no viene determinado por los PTCB, sino por los puentes. Los puentes pueden transportar una corriente máxima de 32 A y el punte de mayor tamaño tiene 50 polos. Por ello, con la corriente correspondiente se pueden puentear hasta 50 PTCB.
¿Con qué bornas para carril es compatible el PTCB?
El PTCB es compatible con toda la gama CLIPLINE complete, de manera que puede utilizarse una borna correspondiente en función de las necesidades. Los respectivos puentes también forman parte de la gama de bornas CLIPLINE complete. Encontrará una sele... Ver más
El PTCB es compatible con toda la gama CLIPLINE complete, de manera que puede utilizarse una borna correspondiente en función de las necesidades. Los respectivos puentes también forman parte de la gama de bornas CLIPLINE complete. Encontrará una selección de productos compatibles (y puentes correspondientes) en la ficha "Accesorios" de la página del producto.
