SACC-V-3CON-PG9/BI-1L-S
-
Wtyk zaworowy
1671140
Wtyk zaworowy, Uniwersalny, 3-bieg., Wtyk zaworowy BI (11 mm), Przyłącze śrubowe, dławnica kablowa Pg9, zewnętrzna średnica przewodu 6 mm ... 8 mm
Szczegóły produktu
| Instrukcja montażu | UWAGA: Podczas prowadzenia przewodów należy przestrzegać dopuszczalnych kątów gięcia, ponieważ zbyt wysokie siły wynikające z gięcia redukują stopień ochrony. Przed złączem należy zastosować odciążenie mechaniczne, np. opaski kablowe. |
| Typ produktu | Złącza do zaworów |
| Rodzaj czujnika | Uniwersalny |
| Liczba biegunów | 3 |
| Ilość odejść kablowych | 1 |
| Ekranowany | nie |
| Przepust Pg | Pg9 |
| Właściwości izolacji | |
| Kategoria przepięciowa | II |
| Stopień zabrudzenia | 3 |
| Klasa palności wg UL 94 | HB |
| Materiał obudowy wtyku zaworowego | PA |
| Materiał styku | CuSn |
| materiał wkładki zestyku wtyku zaworowego | PBT |
| materiał powierzchni styku | Ag |

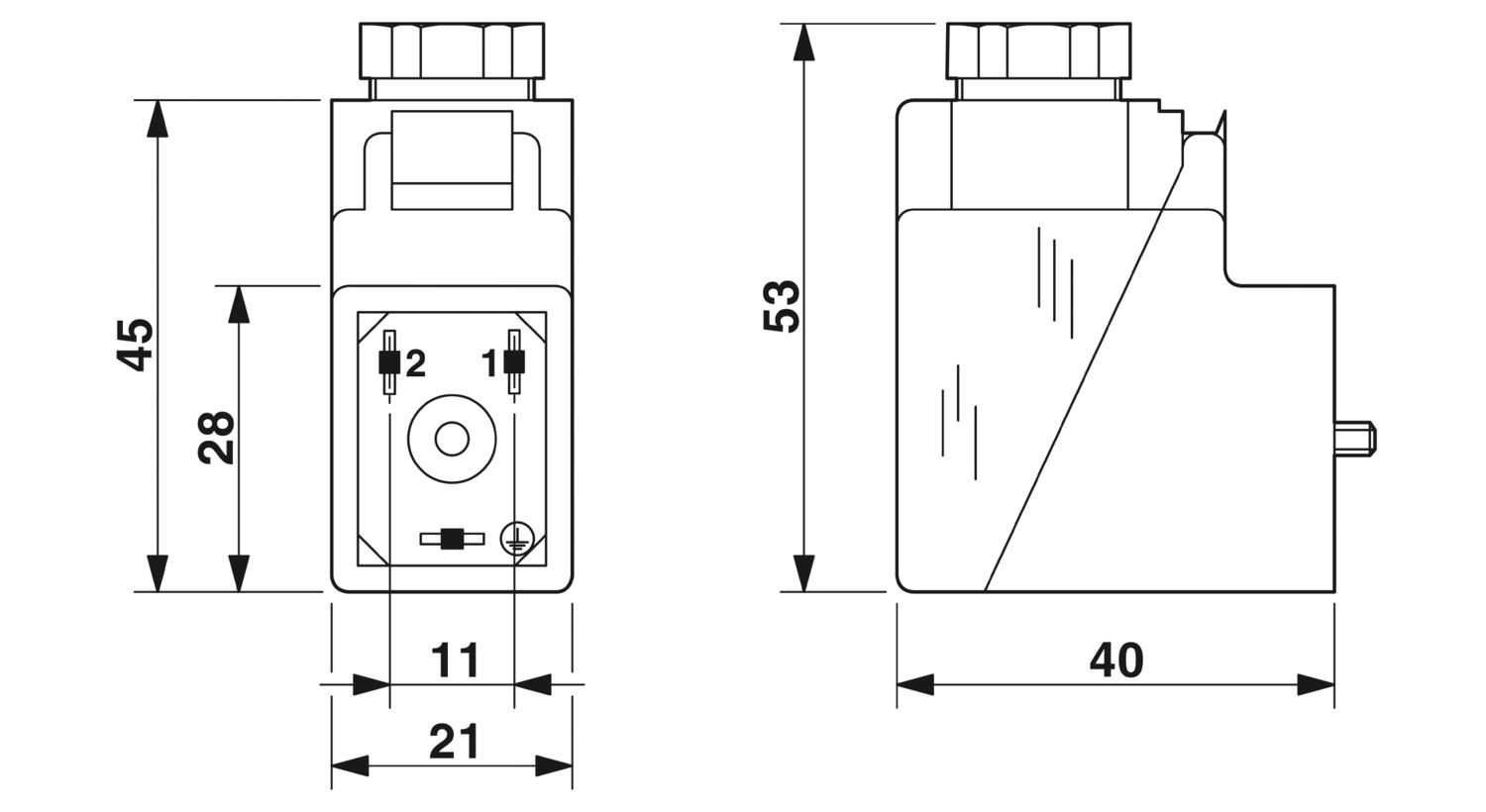

| Wymiary zewnętrzne | |
| średnica zewnętrzna | 6 mm ... 8 mm |
| Opór przejścia | ≤ 4 mΩ |
| Rezystancja izolacji | > 2 GΩ |
| Napięcie znamionowe UN | 24 V AC |
| 24 V DC | |
| Prąd znamionowy IN | 4 A |
| Układ ochronny | Ochrona przed przepięciami; dioda Zenera |
| Dane mechaniczne | |
| Liczba cykli wtykania | 50 (wtykowe złącza do zaworów) |
| Wskaźnik stanu | LED (żółta) |
| Wskaźnik statusu | tak |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Przekrój przyłącza | 0,34 mm² ... 2,5 mm² |
| Przekrój przyłączanego przewodu AWG | 22 ... 13 |
| Przyłącze 1 | |
| Konstrukcja głowicy | Wtyk zaworowy |
| Rodzaj gwintu głowicy | BI (11 mm) |
| Warunki otoczenia | |
| Stopień ochrony | IP65 |
| Temperatura otoczenia (praca) (Wtyk zaworowy) | -25 °C ... 60 °C (Wtyk zaworowy) |
| Numer artykułu | 1671140 |
| Jednostka opakowania | 1 Szt. |
| Minimalne zamówienie | 1 Szt. |
| Klucz sprzedaży | BF2DCA |
| Klucz produktu | AF2DCA |
| GTIN | 4017918134990 |
| Waga jednej sztuki (z opakowaniem) | 31,7 g |
| Waga jednej sztuki (bez opakowania) | 31,41 g |
| Numer taryfy celnej | 85366990 |
| Kraj pochodzenia | CN |
ECLASS
| ECLASS-13.0 | 27440105 |
ETIM
| ETIM 9.0 | EC003623 |
UNSPSC
| UNSPSC 21.0 | 31251500 |
| EU RoHS | |
| Spełnia wymagania dyrektywy RoHS | Tak |
| zwolnienia/wyłączenia, o ile są znane | 6(c), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
|
| EU REACH SVHC | |
| Informacja o substancji z listy kandydackiej REACH (nr CAS) | Lead (nr CAS: 7439-92-1) |
| SCIP | 468cea43-bc30-4adf-b542-fdc5ee5e190a |
