TRIO-PM/1AC/24DC/2500W
-
Zasilacz
1635194
Zasilacze taktowane w obwodzie pierwotnym, TRIO POWER, Przyłącze śrubowe, CAN-Bus, Montaż naścienny, wejście: 1-fazowy, wyjście: 24 V DC / 104 A, regulacja w zakresie 24 V DC ... 28 V DC
Szczegóły produktu
| Tryb AC | |
| Układ sieci zasilającej | Sieć gwiazdowa (TN, TT, IT (PE)) |
| Zakres znamionowego napięcia wejściowego | 100 V AC ... 240 V AC |
| Zakres napięcia wejściowego | 100 V AC ... 240 V AC -15 % ... +10 % |
| 100 V AC ... 240 V AC ±10 % (UL) | |
| Obniżenie parametrów znamionowych | 85 V AC ... 90 V AC (≤1350 W) |
| 90 V AC ... 180 V AC (≤ 1500 W) | |
| 2,5 %/K, > 55 ℃ | |
| Wytrzymałość elektryczna maks. | 300 V AC 15 s |
| Typowe napięcie sieci danego kraju | 120 V AC |
| 230 V AC | |
| Rodzaj napięcia zasilania | AC |
| udar przy załączaniu | < 15 A (115 V AC, 25 °C) |
| < 40 A (230 V AC, 25 °C) | |
| Całka prądu rozruchowego (I2t) | < 3364 A2s |
| Zakres częstotliwości (fN) | 50 Hz ... 60 Hz ±5 % |
| Czas podtrzymania zasilania | typ. 10 ms (120 V AC) |
| typ. 10 ms (230 V AC przy 80 % obciążenia) | |
| Czas podtrzymania | typical 16 ms (120 V AC) |
| typical 16 ms (230 V AC przy 80 % obciążenia) | |
| Pobór prądu | 16,7 A (100 V AC) |
| 20 A (85 V AC) | |
| 15 A (180 V AC) | |
| 11,7 A (230 V AC) | |
| maks. 18 A (UL) | |
| Układ ochronny | Ochrona przed prądami przejściowymi |
| współczynnik mocy (cos fi) | 0,97 (230 V AC) |
| Bezpiecznik na wejściu urządzenia | 25 A wewnątrz (ochrona urządzeń) |
| Prąd odprowadzający przeciw PE | < 2 mA |
| Tryb DC | |
| Zakres napięcia wejściowego | 140 V DC ... 340 V DC -15 %; +10 % |
| Pobór prądu | 13,8 A (120 V DC) |
| 7,6 A (350 V DC) | |
| Sprawność | typ. 92 % (120 V AC) |
| typ. 93,5 % (230 V AC) | |
| napięcie wyjścia znamionowe | 24 V DC |
| Zakres nastawy napięcia wyjściowego (USet) | 24 V DC ... 28 V DC (> 24 V DC, ograniczenie ze stałą mocą) |
| Znamionowy prąd wyjściowy (IN) | 104 A |
| Dynamiczny Boost (Idyn.boost) | max. 145,8 A (5 s) |
| Odporne na zwarcia | tak |
| Test biegu jałowego | tak |
| Współczynnik szczytu | typ. 1,43 (120 V AC) |
| typ. 1,44 (230 V AC) | |
| Moc wyjściowa | max. 1500 W (< 180 V AC) |
| Moc wyjściowa (PN) | 2500 W |
| Moc wyjściowa (Pdyn. rezerwa) | max. 3500 W (5 s) |
| możliwość łączenia równoległego | tak, do zwiększenia mocy i redundancji |
| max. 4 | |
| możliwość łączenia szeregowego | tak, do zwiększania napięcia (przestrzegać limitu SELV) |
| max. 2 | |
| Odporność na przepływ zwrotny | ≤ 35 V DC |
| Ochrona przed przepięciem na wyjściu (OVP) | ≤ 35 V DC |
| Tętnienie resztkowe | typ. 240 mVSS (maksymalnie) |
| Uchyby regulacji | < 0,5 % (Statyczna zmiana obciążania 10 % ... 90 %) |
| < 5 % (Dynamiczna zmiana obciążania 10 % ... 90 %) | |
| < 0,5 % (Zmiana napięcia wejściowego ±10 %) | |
| Czas rozruchu | ≤ 100 ms (UOut = 10 % ... 90 %) |
| Strata mocy podczas pracy bez obciążenia min. | < 17,67 W (120 V AC) |
| Maksymalna moc strat, bieg jałowy | < 10,75 W (230 V AC) |
| Strata mocy przy obciążeniu znamionowym min. | < 138,32 W (120 V AC) |
| Maksymalna moc strat, obciążenie znamionowe | < 175,36 W (230 V AC) |
| Zintegrowane zabezpieczenie | tak |
| Wejście | |
| Pozycja | 1.x |
| Technika przyłączeniowa | |
| Oznakowanie pinów | 1.1 (L/+), 1.2 (N/-), 1.3 () |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Przyłącze śrubowe |
| drut | 1,3 mm² ... 3 mm² |
| 2,5 mm² (zalecane) | |
| linka | 1,3 mm² ... 3 mm² |
| 2,5 mm² (zalecane) | |
| linka z tulejką nieizolowaną | 1,3 mm² ... 3 mm² |
| 2,5 mm² (zalecane) | |
| linka z tulejką izolowaną | 1,3 mm² ... 3 mm² |
| 2,5 mm² (zalecane) | |
| AWG | 18 ... 12 (Cu) |
| 14 (zalecane) | |
| Długość odizolowania | 10 mm (drut/linka/tulejka) |
| Moment dokręcania | 1,13 Nm ... 1,47 Nm |
| 10 lbf-in. ... 13 lbf-in. | |
| Wyjście | |
| Pozycja | 2.x |
| Technika przyłączeniowa | |
| Oznakowanie pinów | 2.1 (+), 2.2 (-) |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Przyłącze śrubowe (Szyna zbiorcza) |
| drut | 0,2 mm² ... 35 mm² |
| 35 mm² (zalecane) | |
| linka | 0,2 mm² ... 35 mm² |
| 35 mm² (zalecane) | |
| AWG | 6 ... 2 (Cu) |
| 2 (zalecane) | |
| Długość odizolowania | 10 mm (sztywna/giętka/końcówka oczkowa/końcówka widełkowa) |
| Moment dokręcania | 3 Nm |

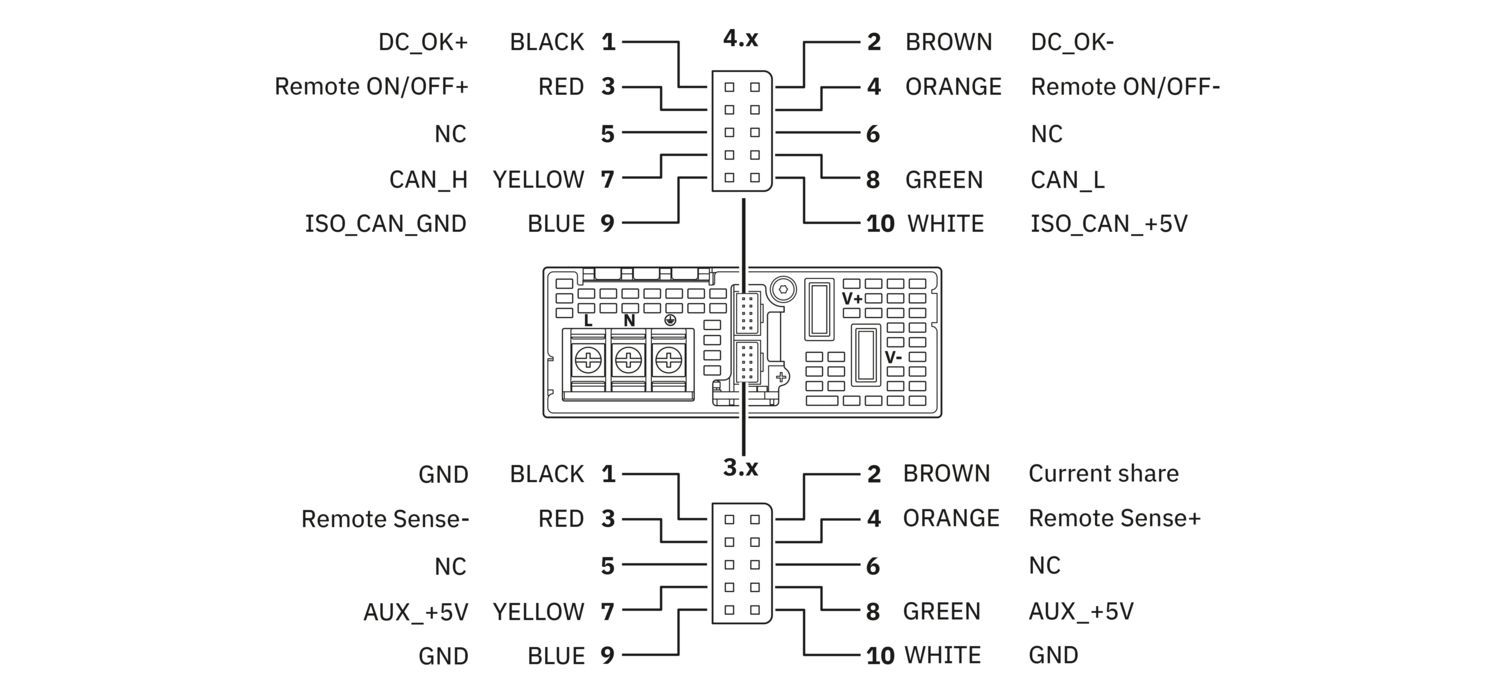

| Sygnał, komunikacja | |
| Pozycja | 3.x, 4.x |
| Technika przyłączeniowa | |
| Oznakowanie pinów | 3.1 - 3.10, 4.1 - 4.10 |
| Przyłącze przewodu | |
| Rodzaj przyłącza | 2x 10-biegunowe złącze męskie |
| drut | 0,1 mm² ... 0,4 mm² |
| 0,34 mm² (zalecane) | |
| linka | 0,1 mm² ... 0,4 mm² |
| 0,34 mm² (zalecane) | |
| linka z tulejką nieizolowaną | 0,1 mm² ... 0,4 mm² (Cu) |
| 0,34 mm² (zalecane) | |
| linka z tulejką izolowaną | 0,1 mm² ... 0,4 mm² |
| 0,34 mm² (zalecane) | |
| AWG | 30 ... 22 (Cu) |
| 22 (zalecane) | |
| CAN-Bus | |
| Interfejs | CAN-Bus |
| Liczba interfejsów | 1 |
| Rodzaj przyłącza | 10-pinowy wtyk systemowy |
| Obsługiwane protokoły | CAN 2.0A, CAN 2.0B |
| Rygiel | Haki zatrzasków |
| Fizyka transmisji | przewodowa |
| Topologia | Daisy Chain |
| Szybkość transmisji. | 250 kb/s |
| Zasięg transmisji | maks. 20 m |
| Terminator | 120 Ω (Zakończenie okablowania urządzeń) |
| Ilość uczestników magistrali | maks. 16 |
| Sygnalizacja LED | |
| Sposoby sygnalizacji | LED DC OK - stan sygnału praca (UN = 24 V DC, IOut = IN) |
| Funkcja | Wizualizacja stanu roboczego napięcia wyjściowego DC (DC OK) |
| Kolor | Czerwony, zielony (wielokolorowa dioda LED) |
| LED wył. | wył |
| LED wł. (zielony), DC OK | wł. (zielony), DC OK |
| Sygnalizacja LED | |
| Sposoby sygnalizacji | LED OVP - stan sygnału praca (UN = 24 V DC, IOut = IN) |
| Funkcja | Wizualizacja stanu roboczego ochrony przed przepięciami (OVP) |
| Kolor | Czerwony, zielony (wielokolorowa dioda LED) |
| Sygnalizacja LED | |
| Sposoby sygnalizacji | LED OCP - stan sygnału praca (UN = 24 V DC, IOut = IN) |
| Funkcja | Wizualizacja stanu roboczego zabezpieczenia nadprądowego (OCP) |
| Kolor | Czerwony, zielony (wielokolorowa dioda LED) |
| Sygnalizacja LED | |
| Sposoby sygnalizacji | LED OTP - stan sygnału praca (UN = 24 V DC, IOut = IN) |
| Funkcja | Wizualizacja stanu roboczego zabezpieczenie przed nadmierną temperaturą (OTP) |
| Kolor | Czerwony, zielony (wielokolorowa dioda LED) |
| Sygnalizacja LED | |
| Sposoby sygnalizacji | LED FAN - stan sygnału praca (UN = 24 V DC, IOut = IN) |
| Funkcja | Wizualizacja stanu roboczego wentylatora (praca lub usterka) |
| Kolor | Czerwony, zielony (wielokolorowa dioda LED) |
| Sygnalizacja LED | |
| Sposoby sygnalizacji | LED SCP - stan sygnału praca (UN = 24 V DC, IOut = IN) |
| Funkcja | Wizualizacja stanu roboczego zabezpieczenia zwarciowego (SCP) |
| Kolor | Czerwony, zielony (wielokolorowa dioda LED) |
| Stan sygnału | |
| Warunek stanu | 0,95 * UOutSet < UOut < 1,05 * UOutSet i IOut < IN |
| Wyjście sygnałowe DC OK | |
| Pozycja | 4.x |
| Rodzaj sygnalizacji | Styk przełączający DC OK - stan sygnału eksploatacji (UN = 24 V DC, IOut = IN) |
| Oznakowanie pinów | 4.1 (13), 4.2 (14) |
| Funkcja | Przesłanie sygnału stanu roboczego |
| Zestyk przełączający (bez bezpośredniego uziemienia) | OptoMOS |
| Napięcie łączeniowe | maks. 30 V DC (Bardzo niskie napięcie SELV) |
| Obciążalność prądowa | maks. 10 mA |
| Warunek stanu (Styk zamknięty) | Uout < 18 V DC (Styk zamknięty) |
| Warunek stanu (Styk otwarty) | Uout > 18 V DC (Styk otwarty) |
| Liczba faz | 1 |

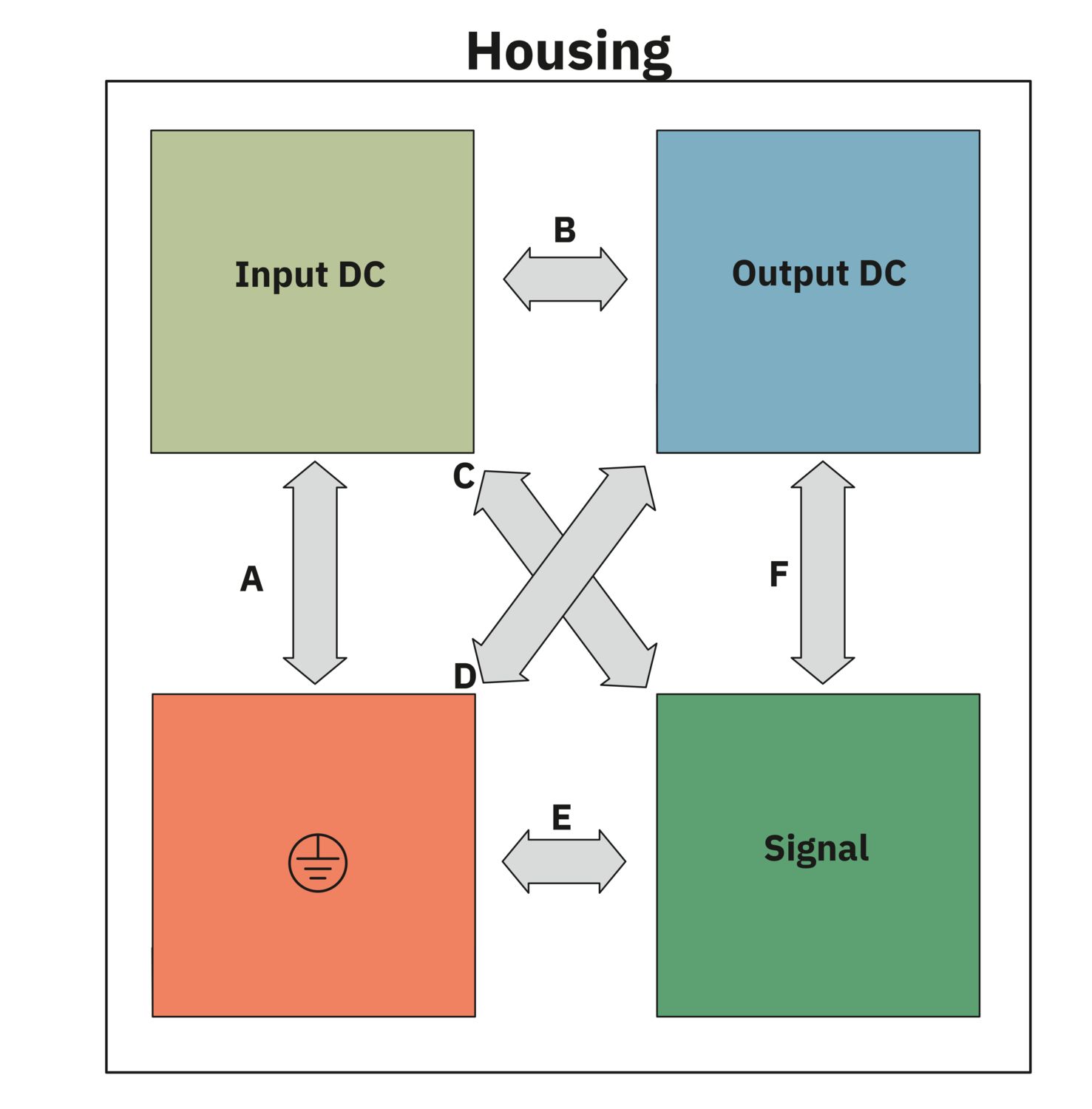

| Napięcie izolacji wejście/wyjście | 4 kV AC (Badanie typu) |
| 1,5 kV AC (Testy jednostkowe) |
| Typ produktu | Zasilacz |
| Rodzina produktów | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 500000 h (25 °C) |
| > 250000 h (40 °C) | |
| > 100000 h (55 °C) | |
| Dyrektywa w sprawie ochrony środowiska | Dyrektywa RoHS 2011/65/UE |
| Reach | |
| Właściwości izolacji | |
| Klasa ochrony | I |
| Stopień zabrudzenia | 2 |
| Spodziewana żywotność (kondensatory elektrolityczne) | |
| Temperatura | 25 °C |
| Tekst dodatkowy | 8 lata |
| Wymiary produktu | |
| Szerokość | 108 mm |
| Wysokość | 41 mm |
| Głębokość | 322 mm |
| Sposób montażu | Montaż naścienny |
| Informacja montażu | Montaż z boku, 3 śruby M4 – głębokość montażu <4 mm Montaż z tyłu, 4 śruby M4 – Głębokość montażu <3 mm Montaż z adapterem montażowym UWA 20/13 (nr art. 1697537) |
| Lakier ochronny | nie |
| Klasa palności wg UL 94 | V0 (Obudowa, złączki szynowe) |
| Wersja kołpaka | Aluminium (AlMg3) |
| Wykonanie części bocznych | aluminium |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -20 °C ... 70 °C (>55 °C Derating: 3,33 %/K) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Temperatura otoczenia (testowany typ Start-Up) | -40 °C |
| Wys. zastosowania | ≤ 5000 m (> 2000 m, redukcja: 10 %/1000 m) |
| Maks. dop. wilgotność powietrza (praca) | ≤ 95 % (przy 25 °C, bez kondensacji) |
| Wstrząsy (eksploatacja) | 11 ms, 15g, na każdy kierunek (IEC 60068-2-27) |
| Drgania (praca) | 10 Hz ... 18,2 Hz, amplituda ±0,75 mm (IEC 60068-2-6) |
| 18,2 Hz ... 150 Hz, 1g, 90 min. | |
| Kategoria przepięciowa | |
| EN 61010-1 | III (≤ 2000 m) |
| II (≤ 5000 m) | |
| Kategoria przepięciowa | |
| EN 61010-2-201 | III (≤ 2000 m) |
| II (≤ 5000 m) | |
| Bezpieczeństwo użytkowania zasilaczy do 1100 V (odstępy izolacyjne) | |
| Oznaczenie normy | Bezpieczeństwo użytkowania zasilaczy do 1100 V (odstępy izolacyjne) |
| Normy/przepisy | DIN EN 61558-2-16 |
| Bezpieczeństwo elektryczne | |
| Oznaczenie normy | Bezpieczeństwo elektryczne |
| Normy/przepisy | IEC 61010-2-201 (SELV) |
| Bezpieczeństwo elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych | |
| Oznaczenie normy | Wymagania bezpieczeństwa dla urządzeń pomiarowych, sterujących, regulacyjnych i laboratoryjnych |
| Normy/przepisy | IEC 61010-1 |
| Bardzo niskie napięcie PELV | |
| Oznaczenie normy | Bardzo niskie napięcie PELV |
| Normy/przepisy | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Bezpieczna izolacja | |
| Oznaczenie normy | Bezpieczna izolacja |
| Normy/przepisy | IEC 61010-2-201 |
| Dopuszczalne poziomy emisji harmonicznych prądu | |
| Oznaczenie normy | Dopuszczalne poziomy emisji harmonicznych prądu |
| Normy/przepisy | EN 61000-3-2 |
| Wahanie sieci / stan podnapięciowy | |
| Oznaczenie normy | Wahanie sieci / stan podnapięciowy |
| Normy/przepisy | SEMI F47 - 0706 |
| UL | |
| Oznaczanie | UL/C-UL Listed UL 61010-1 |
| UL | |
| Oznaczanie | UL/C-UL Listed UL 61010-2-201 |
| UL | |
| Oznaczanie | Znak kontrolny UL/C-UL UL 62368-1 |
| Kompatybilność elektromagnetyczna | Zgodność z dyrektywą EMC 2014/30/UE |
| Dyrektywa dot. urządzeń niskiego nap. | Zgodność z dyrektywą dot. urz. niskiego nap. 2014/35/WE |
| Wymagania dotyczące emisji zakłóceń elektromagnetycznych | EN 61000-6-3 |
| Odporność na zakłócenia | Odporność na zakłócenia elektromagnetyczne wg EN 61000-6-1 (środowisko mieszkalne), EN 61000-6-2 (środowisko przemysłowe) |
| Emisja zakłóceń przewodzonych | |
| Normy/przepisy | EN 55016 |
| EN 61000-6-4 (klasa A) | |
| Emisja zakłóceń | |
| Normy/przepisy | EN 55016 |
| EN 61000-6-4 (klasa A) | |
| Prądy harmoniczne | |
| Normy/przepisy | EN 61000-3-2 |
| EN 61000-3-2 (klasa A) | |
| Zakres częstotliwości | 0 kHz ... 2 kHz |
| Migotanie | |
| Normy/przepisy | EN 61000-3-3 |
| EN 61000-3-3 | |
| Wyładowanie elektrostatyczne | |
| Normy/przepisy | EN 61000-4-2 |
| Wyładowanie elektrostatyczne | |
| Wyładowanie stykowe | 4 kV (Poziom kontroli 3) |
| Wyładowanie powietrzne | 8 kV (Poziom kontroli 3) |
| Uwaga | Kryterium A |
| Pole elektromagnetyczne wysokiej częstotliwości | |
| Normy/przepisy | EN 61000-4-3 |
| Pole elektromagnetyczne wysokiej częstotliwości | |
| Zakres częstotliwości | 80 MHz ... 1 GHz |
| Natężenie pola kontrolnego | 10 V/m (Poziom kontroli 3) |
| Zakres częstotliwości | 1 GHz ... 6 GHz |
| Natężenie pola kontrolnego | 10 V/m (Poziom kontroli 3) |
| Uwaga | Kryterium A |
| Szybkie stany przejściowe (burst) | |
| Normy/przepisy | EN 61000-4-4 |
| Szybkie stany przejściowe (burst) | |
| Wejście | niesymetryczne 2 kV (Poziom kontroli 3) |
| wyjście | niesymetryczne 2 kV (Poziom kontroli 3) |
| Sygnał | niesymetryczne 1 kV (Poziom kontroli 3) |
| Uwaga | Kryterium B |
| Zakłócenia impulsowe udarowe (surge) | |
| Normy/przepisy | EN 61000-4-5 |
| Zakłócenia impulsowe udarowe (surge) | |
| Wejście | symetryczne 2 kV (Poziom kontroli 4) |
| niesymetryczne 4 kV (Poziom kontroli 4) | |
| wyjście | symetryczne 0,5 kV (Poziom kontroli 2) |
| niesymetryczne 1 kV (Poziom kontroli 2) | |
| Sygnał | niesymetryczne 1 kV (Poziom kontroli 2) |
| Uwaga | Kryterium B |
| Wpływ zaburzeń przewodzonych | |
| Normy/przepisy | EN 61000-4-6 |
| Wpływ zaburzeń przewodzonych | |
| Wejście/wyjście/sygnał | niesymetryczne |
| Zakres częstotliwości | 0,15 MHz ... 80 MHz |
| Uwaga | Kryterium A |
| Napięcie | 10 V (Poziom kontroli 3) |
| Zapady napięcia | |
| Normy/przepisy | EN 61000-4-11 |
| Napięcie | 230 V AC |
| Częstotliwość | 50 Hz |
| Zapad napięcia | 70 % |
| Liczba cykli | 25 okresów |
| Tekst dodatkowy | Klasa 3 |
| Uwaga | Kryterium A |
| Zapad napięcia | 40 % |
| Liczba cykli | 10 okresów |
| Tekst dodatkowy | Klasa 3 |
| Uwaga | Kryterium B |
| Zapad napięcia | 0 % |
| Liczba cykli | 1 okres |
| Tekst dodatkowy | Klasa 3 |
| Uwaga | Kryterium A |
| Kryteria | |
| Kryterium A | Normalny wskaźnik roboczy w zakresie ustalonych granic. |
| Kryterium B | Przejściowe zakłócenie wskaźnika roboczego jest samodzielnie korygowane przez urządzenie. |
| Kryterium C | Przejściowe zakłócenia pracy samoczynnie korygowane przez urządzenie lub przywracane poprzez użycie elementów obsługowych. |
| Numer artykułu | 1635194 |
| Jednostka opakowania | 1 Szt. |
| Minimalne zamówienie | 1 Szt. |
| Klucz sprzedaży | CMHW13 |
| Klucz produktu | CMHW13 |
| GTIN | 4067923157835 |
| Waga jednej sztuki (z opakowaniem) | 2 392 g |
| Waga jednej sztuki (bez opakowania) | 2 000 g |
| Numer taryfy celnej | 85044095 |
| Kraj pochodzenia | CN |
ECLASS
| ECLASS-13.0 | 27040701 |
ETIM
| ETIM 9.0 | EC002540 |
| EU RoHS | |
| Spełnia wymagania dyrektywy RoHS | Tak |
| zwolnienia/wyłączenia, o ile są znane | 6(c), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
|
| EU REACH SVHC | |
| Informacja o substancji z listy kandydackiej REACH (nr CAS) | Lead (nr CAS: 7439-92-1) |
Produkty kompatybilne
-

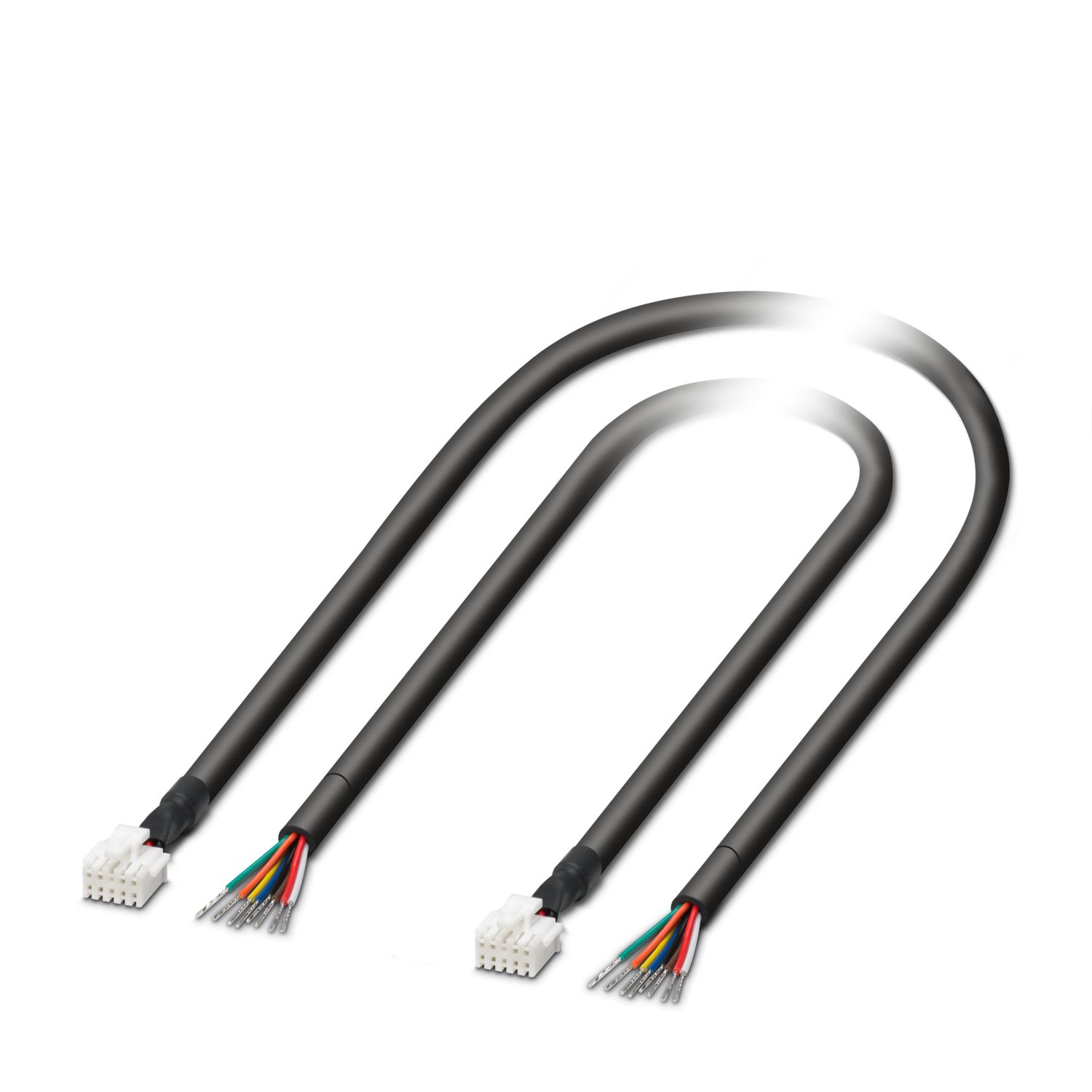

TRIO PM CJT-A2008H-2X5P-OE - Kabel do transmisji danych 1697887
-

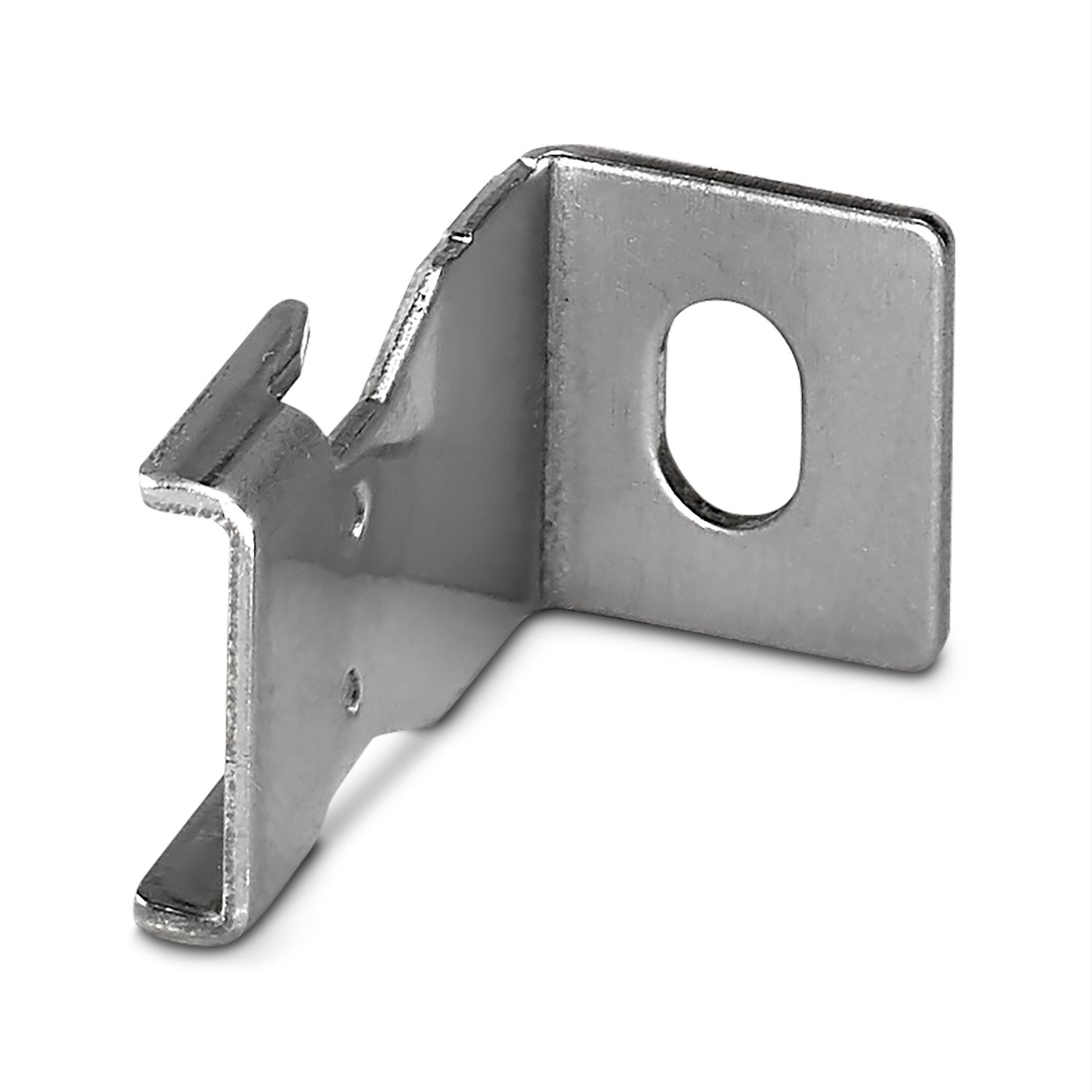

UWA 20/13 - Adapter montażowy 1697537
-
C-RC 35/M6 DIN - Końcówka oczkowa 3240105
-
QUINT4-UPS/24DC/24DC/40 - Zasilacz bezprzerwowy 2907077
-
PLT-SEC-T3-230-FM-PT - Ogranicznik przepięć typ 3 2907928
-
PLT-SEC-T3-120-FM-UT - Ogranicznik przepięć typ 3 2907918
-
VAL-US-120/40/1+1-FM - Ogranicznik przepięć 2910349
-
CBMC E4 24DC/1-4A NO - Elektroniczne wyłączniki zabezpieczające 2906031
-
CBMC E4 24DC/1-10A NO - Elektroniczne wyłączniki zabezpieczające 2906032
-
CBM E4 24DC/0.5-10A NO-R - Elektroniczne wyłączniki zabezpieczające 2905743
-
CBM E8 24DC/0.5-10A NO-R - Elektroniczne wyłączniki zabezpieczające 2905744
-
CAPAROC E4 12-24DC/1-4A - Elektroniczne wyłączniki zabezpieczające 1115657
-
CAPAROC E4 12-24DC/1-10A - Elektroniczne wyłączniki zabezpieczające 1115658
Korzyści
Wysoka gęstość mocy i wysoka efektywność przy kompaktowej konstrukcji
Może być używany indywidualnie dzięki elastycznym opcjom montażu na ścianie
Wytrzymały i niezawodny dzięki zintegrowanym funkcjom ochronnym
Łatwe zwiększenie mocy poprzez połączenie równoległe z wbudowaną diodą O-ring
Inteligentna diagnostyka dzięki kompleksowemu monitorowaniu z sygnalizacją LED, interfejsem magistrali CAN i przypomnieniem EOL (End of life)
PHOENIX CONTACT Sp. z o.o.
ul. Bierutowska 57-59, Budynek nr 3/A, 51-317 Wrocław
