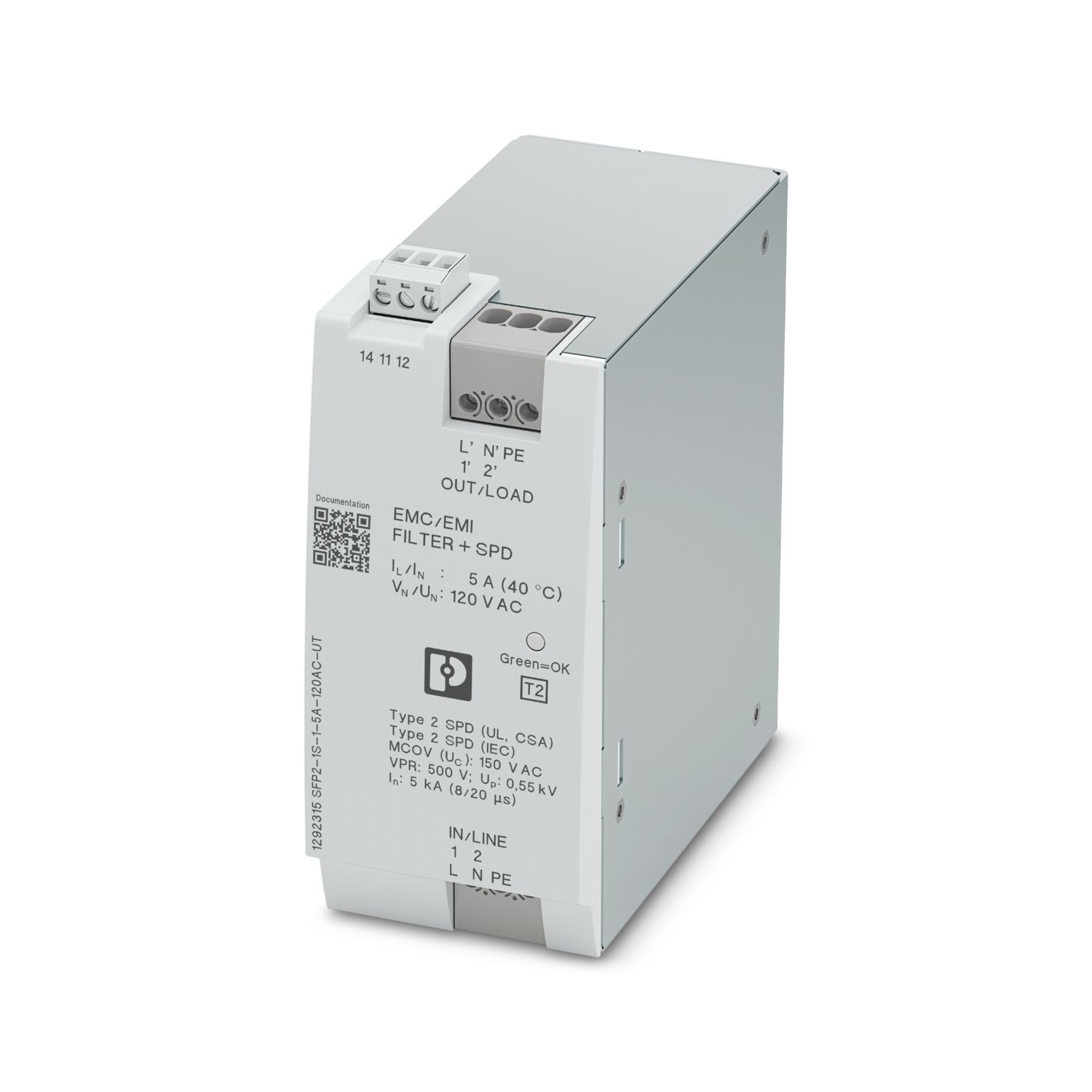

SFP2-1S-1-5A-120AC-UT
-
Urządzenie z ochroną przed przepięciami z filtrem EMV
1292315
Filtr EMC (filtr sieciowy) do 1-fazowych systemów AC, do montażu na szynie NS 35, wbudowany ogranicznik przepięć (UL Type 2CA SPD, IEC Type 2 SPD), napięcie znamionowe: 120 V AC, prąd znamionowy: 5 A
Szczegóły produktu
| Informacje ogólne | |
| Wskazówka | Tylko do użytku w systemach IT pomiędzy L-PE, gdy korpusy urządzeń instalacji niskiego napięcia są połączone z instalacją uziemiającą stacji transformatorowej. (wspólne uziemienie stacji transformatorowej wysokiego napięcia oraz części przewodzących instalacji odbiorników niskiego napięcia. RE = RA zgodnie z IEC 60364-4-44:2007 rysunek 44.A1 i tabela 44.A1). |
| Typ produktu | Filtry przeciwzakłóceniowe |
| System zasilania IEC | TN |
| TT | |
| IT | |
| Konstrukcja | Moduł do montażu na szynie montażowej, nierozbieralny |
| Liczba biegunów | 2 |
| Komunikat: Uszkodzona ochrona przepięciowa | optyczny, styk sygnalizacji zdalnej |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Klasa testu IEC | T2 |
| Typ EN | T2 |
| Liczba portów | Two |
| Maksymalna utrata mocy w warunkach znamionowych | ≤ 1 W |
| Wskazanie / sygnalizacja zdalna | |
| Określenie przyłącza | Styk zdalnej sygnalizacji uszkodzenia |
| Funkcja łączeniowa | Zestyk przełączny |
| Napięcie robocze | 12 V AC ... 250 V AC |
| 250 V DC (250 mA DC) | |
| Prąd roboczy | 100 mA AC ... 1 A AC |
| 1 A DC (48 V DC) | |
| Rodzaj przyłącza | Listwy zaciskowe śrubowe |
| Gwint śruby | M3 |
| Moment dokręcania | 0,6 Nm ... 0,8 Nm |
| Przekrój przewodu giętkiego | 0,5 mm² ... 6 mm² |
| Przekrój przewodu sztywnego | 0,5 mm² ... 6 mm² |
| Przekrój przewodu AWG | 20 ... 10 |
| Rysunek wymiarowy |
|
| Szerokość | 60 mm |
| Wysokość | 130 mm |
| Głębokość | 133 mm |
| Kolor | jasnoszary (RAL 7035) |
| Klasa palności wg UL 94 | V-0 |
| Materiał izolacyjny | PC |
| Materiał obudowy | PC-GF10 |
| Dane mechaniczne | |
| Otw. ściana bocz. | nie |
| Tory ochronne | L-N |
| L-PE | |
| N-PE | |
| Napięcie znamionowe UN | 120 V AC (TN) |
| 120 V AC (TT - tylko w połączeniu z wyłącznikiem różnicowoprądowym) | |
| 120 V AC (IT - patrz tekst przypisu) | |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Najwyższe napięcie trwałe UC | 150 V AC |

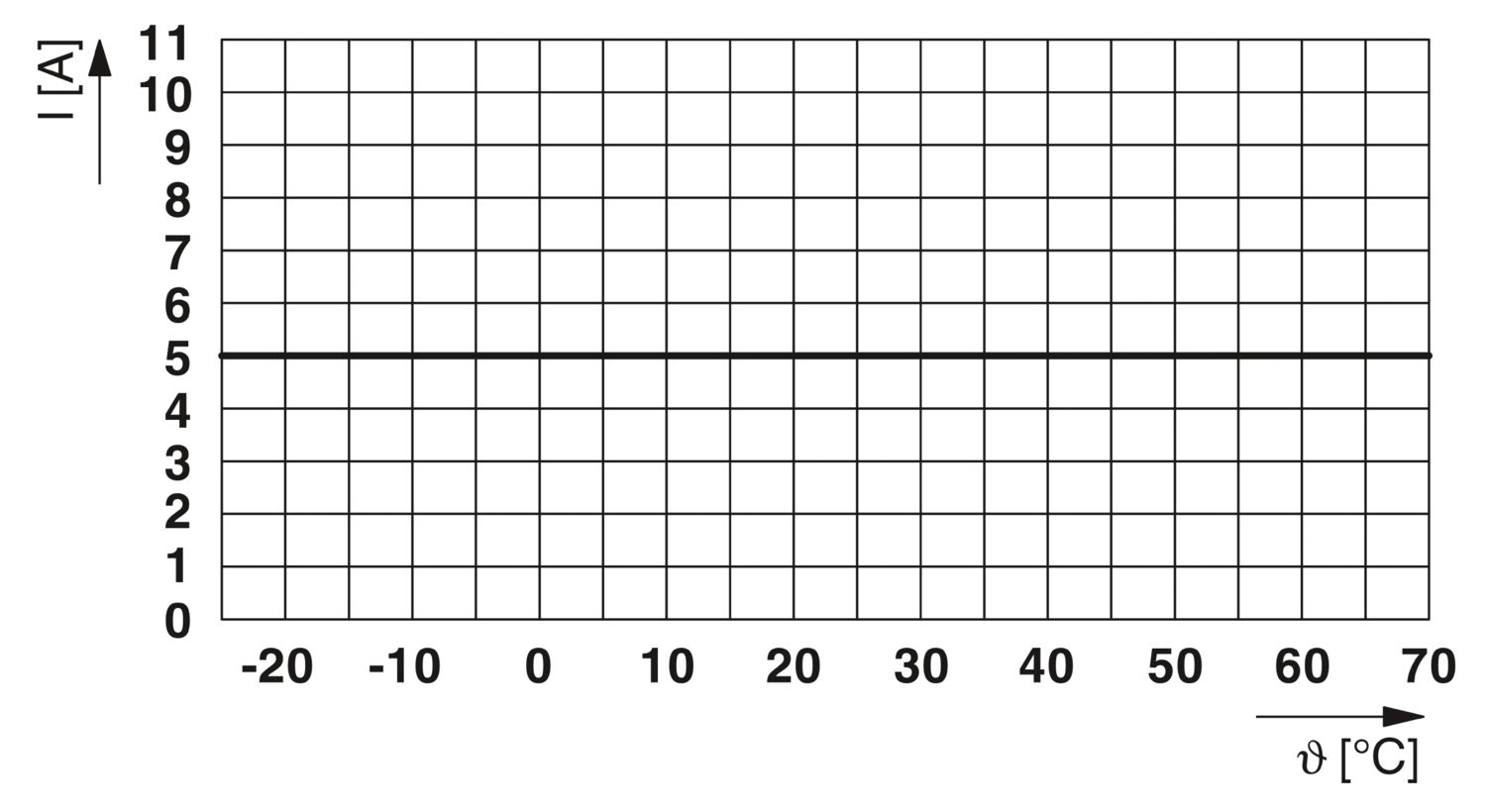

| znam. prąd obciążenia IL | 5 A (70 °C) |
| Prąd przewodu ochr. IPE | ≤ 0,5 mA |
| Napięcie probiercze referencyjne UREF | 132 V AC |
| Znamionowy prąd wyładowczy In (8/20) µs | 5 kA |
| Poziom ochrony Up | ≤ 0,6 kV |
| Zachowanie TOV dla UT (L-N) | 229 V AC (5 s / withstand mode) |
| 229 V AC (120 min / withstand mode) | |
| Zachowanie TOV dla UT (L-PE) | 229 V AC (5 s / withstand mode) |
| 175 V AC (120 min / withstand mode) | |
| 1332 V AC (200 ms / safe failure mode) | |
| Zachowanie TOV dla UT (N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Czas odpowiedzi tA | ≤ 100 ns |
| Pojemność (L-N) | 2x 1 µF ±20 % (X2-250 V) |
| 10 nF ±20 % (X2-275 V) | |
| Pojemność (L-PE) | 3,3 nF ±20 % (Y2-250 V) |
| Pojemność (N-PE) | 3,3 nF ±20 % (Y2-250 V) |
| potrzebny maks poprzedzający bezpiecznik | 10 A (MCB C) |

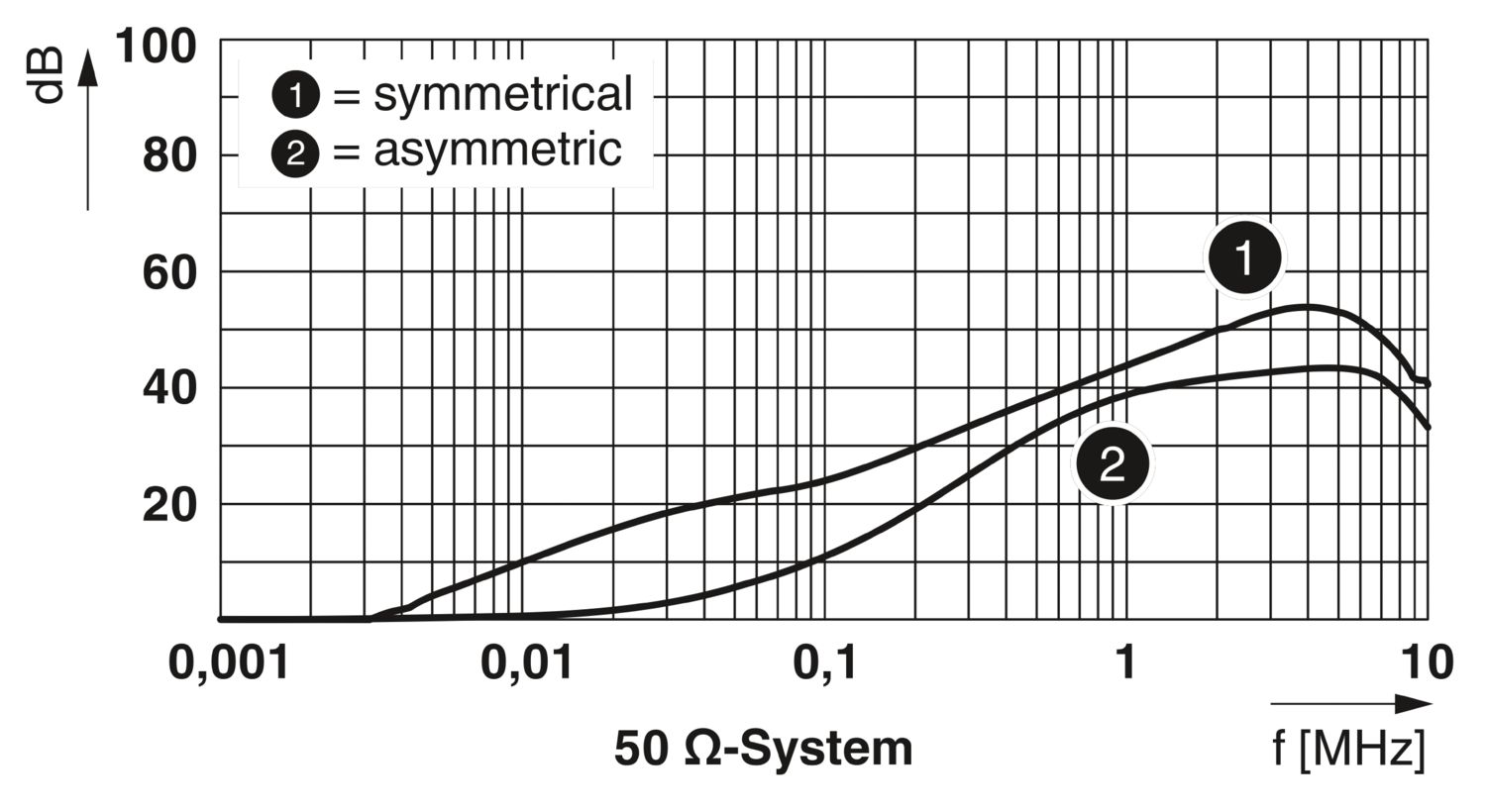

| Tłumienność wtrąceniowa aE, sym. | 20 dB (≥ 100 kHz / 50 Ω) |
| Tłumienność wtrąceniowa aE, asym. | 30 dB (≥ 1 MHz / 50 Ω) |
| Odporność na zwarcie ISCCR | 6 kA AC |
| Dane filtra | |
| Rezystor rozład. | 940 kΩ (±1 %) |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -40 °C ... 70 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Wysokość | ≤ 2000 m (amsl) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % |
| Wstrząsy (eksploatacja) | 15g (Półsinusoida / 6 ms / 100x ±X, ±Y, ±Z) |
| Drgania (praca) | 1g (1-150 Hz / 10 cykli / XYZ) |
| Zgodność/dopuszczenia | |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D |
| Specyfikacje UL | |
| Maks. napięcie trwałe MCOV | 150 V AC |
| Obciążalność zwarciowa (SCCR) | 10 kA |
| Ochrona napięcia znamionowego VPR | 500 V |
| Znamionowy prąd odprowadzany In | 5 kA |
| Tory ochronne | L-N |
| L-G | |
| N-G | |
| Napięcie znamionowe | 120 V AC |
| znam. prąd obciążenia IL | 5 A (60 °C) |
| System rozdziału energii | Single phase |
| Częstotliwość znamionowa | 50/60 Hz |
| Typ SPD | 2CA |
| Wskaźnik UL / sygnalizacja zdalna | |
| Napięcie robocze | 12 V AC ... 250 V AC |
| Napięcie robocze DC | 250 V DC (250 mA DC) |
| Prąd roboczy AC | 100 mA AC ... 1 A AC |
| Prąd roboczy DC | 1 A DC (48 V DC) |
| Parametry przyłączeniowe UL | |
| Moment dokręcania | 5 lbf-in. ... 7 lbf-in. |
| Przekrój przewodu AWG | 12 ... 10 |
| Normy/przepisy | IEC 61643-11 |
| Wskazówka | 2011 |
| Normy/przepisy | EN 61643-11 |
| Wskazówka | 2012 + A11:2018 |
| Normy/przepisy | EN 60939-2 |
| Wskazówka | 2006 + AMD1:2023 |
| Sposób montażu | Szyna DIN: 35 mm |
Korzyści
Niezawodna ochrona wrażliwych urządzeń przed zakłóceniami przewodzonymi o wysokiej częstotliwości oraz impulsami przepięciowymi i prądowymi
Skuteczne tłumienie dzięki cewce sprzężonej i kondensatorom X i Y
Różnorodność zastosowań dzięki uniwersalnemu układowi
Skuteczna ochrona przed przepięciami po stronie wejściowej i wyjściowej filtra EMC
Prosty montaż i instalacja dzięki przyłączu śrubowemu (UT)
