Termomagnetyczne wyłączniki zabezpieczające

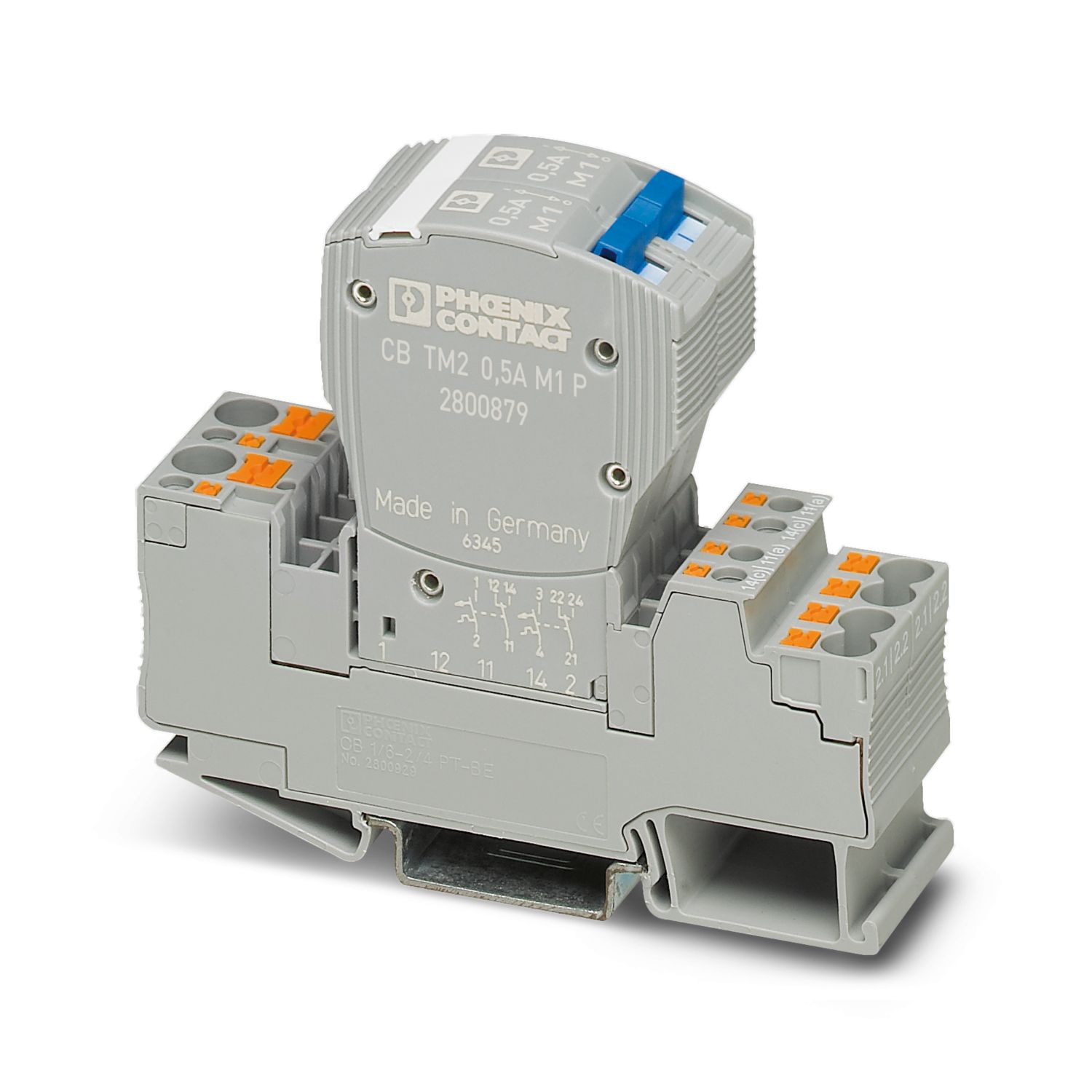

CB TM2 5A M1 P
-
Termomagnetyczne wyłączniki zabezpieczające
2800884
Termomagnetyczne wyłączniki zabezpieczające urządzenia, 2-biegunowe, charakterystyka wyzwalania M1 (średniozwłoczna), 2 styki przełączne, styki do elementu bazowego
Ten produkt wymaga do działania innych produktów.
Konieczne akcesoria
Szczegóły produktu
| Informacje ogólne | Przy montażu rzędowym prąd znamionowy urządzeń może być przenoszony maksymalnie w 80% lub musi być odpowiednio przewymiarowany. |
| Typ produktu | Termomagnetyczny łącznik ochronny urządzeń |
| Rodzina produktów | CB TM |
| Konstrukcja | Wtyk |
| Liczba biegunów | 2 |
| liczba kanałów | 1 |
| Właściwości izolacji | |
| Stopień zabrudzenia | 2 |
| Rodzaj zabezp. | Automat |
| Informacje ogólne | |
| Napięcie znamionowe | 80 V DC (IEC 60934) |
| 80 V DC (UL 1077) | |
| 80 V DC (UL 508 - z gniazdem wtykowym) | |
| 240 V AC (Ue wg IEC 60934) | |
| 277 V AC (UL 1077) | |
| 277 V AC (UL 508 - z gniazdem wtykowym) | |
| Znamionowe napięcie izolacji Ui | 277 V AC (UL 1077) |
| 250 V AC (IEC 60934) | |
| Prąd znamionowy IN | 5 A (IEC 60934) |
| 5 A AC (Obciążenie indukcyjne wg UL 1077) | |
| 5 A DC (Obciążenie małoindukcyjne wg UL 1077) | |
| 5 A AC (Obciążenie indukcyjne wg UL 508 - z gniazdami wtykowymi) | |
| 5 A DC (Obciążenie małoindukcyjne wg UL 508 - z gniazdami wtykowymi) | |
| Znamionowe napięcie udarowe | 2,5 kV (Zwiększona izolacja w obszarze ucruchamiania) |
| rezystancja izolacji Riso | > 100 MΩ (500 VDC) |
| Obwód pomocniczy | 277 V AC / 0,5 A (niskoindukcyjny) |
| 277 V AC / 1 A (Niskoindukcyjny, 2000 cykli łączeniowych maks.) | |
| 50 V DC / 1 A (niskoindukcyjny) | |
| Rodzaj załączania | Typ S |
| Sposób uruchomienia | TM (termomagnetyczny) |
| Stopień wywołania | Wyzwolenie (pozytywne) |
| Opór urządzenia | 60 mΩ |
| Wymagany bezpiecznik poprzedzający | ≥ 20 A (I > Icn) |
| Znamionowa zdolność łączeniowa Icn | 400 A (240 V AC) |
| 600 A (80 V DC) | |
| Zwarciowa zdolność łączeniowa | 1000 A AC (277 V AC) |
| 1000 A DC (50 V DC) | |
| Wytrzymałość napięciowa | 3000 V AC (Obszar uruchamiania) |
| 1500 V AC (Obwód główny do pomocniczego) | |
| 1500 V AC (Otwarty obwód główny) | |
| 1000 V AC (Otwarty obwód pomocniczy) | |
| 1500 V AC (Biegun do bieguna) | |
| Maksymalna liczba cykli łączeniowych | 6000 (240 V AC / 1 x In) |
| 3000 (80 V DC / 1 x In) | |
| Bezpiecznik | M1 (średniozwłoczny) |
| Strata mocy | 1,5 W (w trybie znamionowym na kanał) |
| Spadek napięcia | 0,31 V (przy 1 x In) |
| Rodzaj zestyku | 2 zestyki przełączne |
| Zestyk pomocniczy | |
| Min. napięcie robocze Umin DC | 10 V |
| Napięcie robocze max Umax DC | 240 V |
| Napięcie robocze max Umax AC | 240 V |
| Min. prąd roboczy Imin | 10 mA |
| Prąd roboczy max Imax | 1 A |
| Rodzaj przyłącza | wtykowe |
| Rodzaj przyłącza | wtykowe |
| Rysunek wymiarowy |
|
| Szerokość | 24,6 mm |
| Wysokość | 45 mm |
| Głębokość | 52 mm |
| Kolor | szary (RAL 7042) |
| czarny (RAL 9005) | |
| Klasa palności wg UL 94 | V-0 |
| Grupa materiału izolacyjnego | II |
| Dane mechaniczne | |
| Otw. ściana bocz. | nie |
| Warunki otoczenia | |
| Stopień ochrony | IP30 (Obszar uruchamiania) |
| Temperatura otoczenia (praca) | -30 °C ... 60 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 80 °C |
| Kontrola wilgotności | 240 h, 95 % RH, 40 °C |
| Wstrząsy (eksploatacja) | 30g (IEC 60068-2-27, test Ea) |
| Drgania (praca) | 8g (IEC 60068-2-6, test Fc) |
| Dopuszczenie UL | |
| Oznaczanie | UL Listed UL 508 |
| UL/C-UL Recognized UL 1077 | |
| CSA | |
| Oznaczanie | CSA CAN/CSA-C22.2 No. 235-04 |
| Dopuszczenie morskie | |
| Oznaczanie | DNV GL |
| Normy/przepisy | EN 60934 |
| Sposób montażu | na podstawie |
