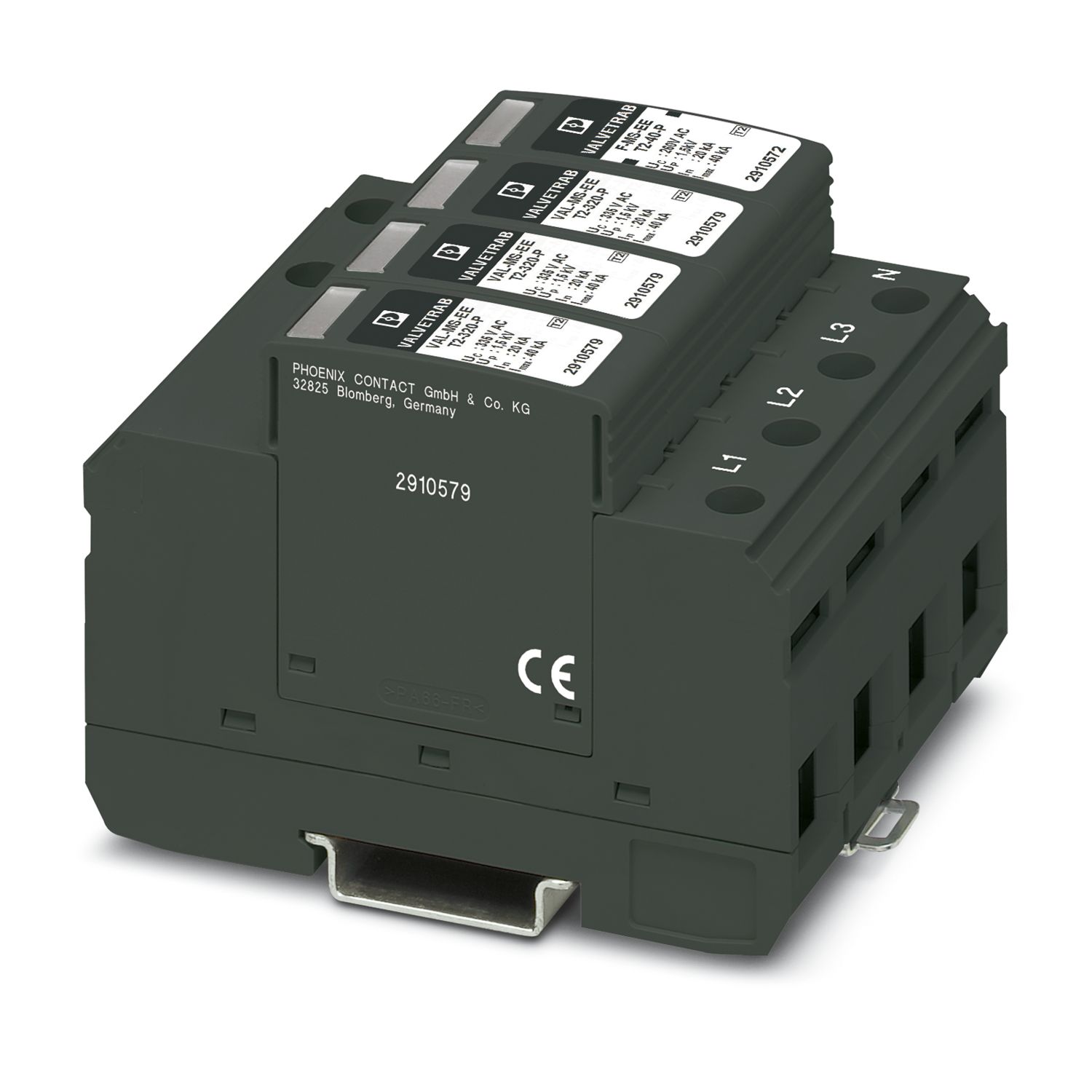

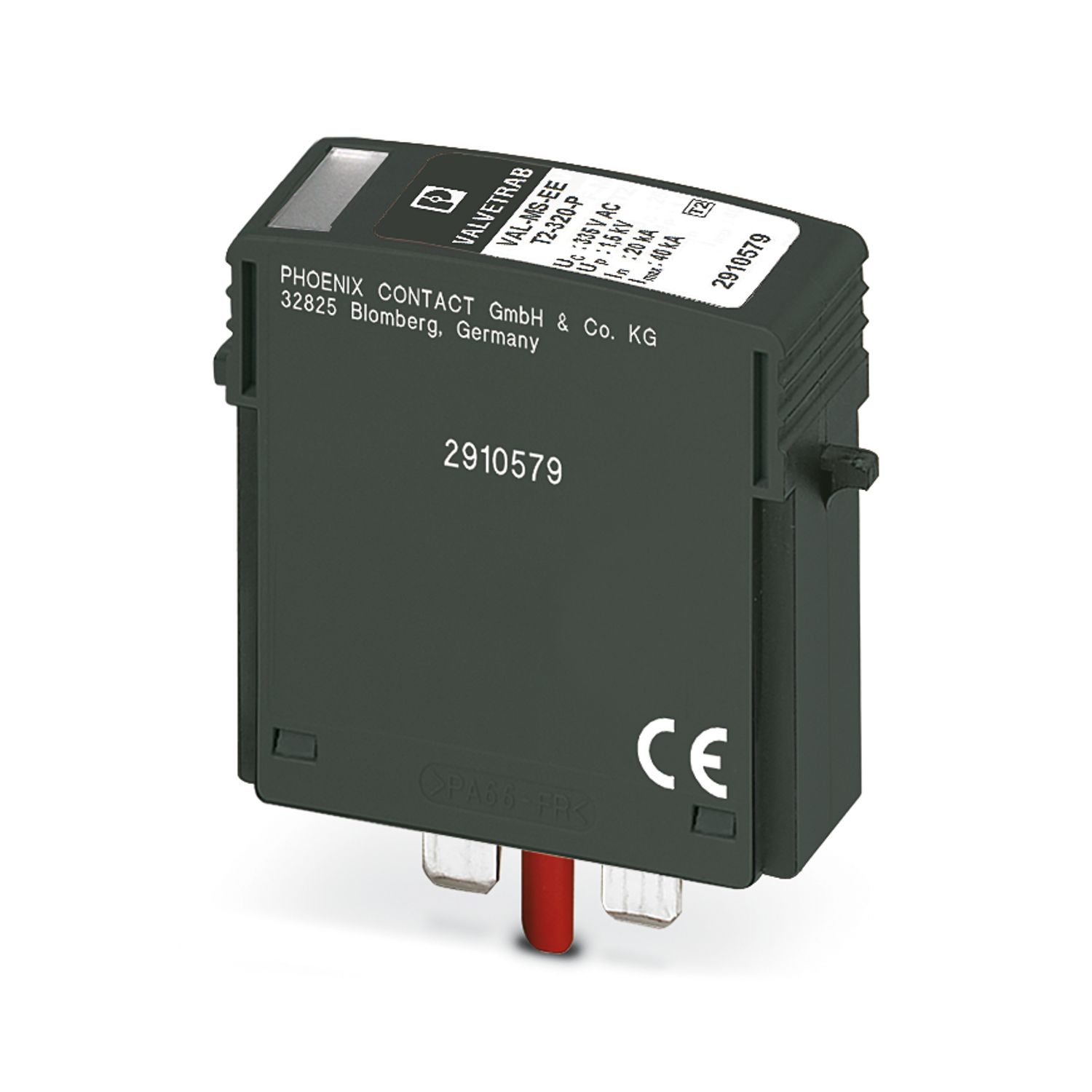

VAL-MS-EE-T2-3+1-320
-
Ograniczniki przepięć typu 2
2910575
Ogranicznik przepięć 4-kanałowy (układ 3+1), do montażu na szynie NS 35/7,5, napięcie 230 V AC
Szczegóły produktu
| Typ produktu | Ogranicznik przepięć |
| Klasa testu IEC | II |
| T2 | |
| Typ EN | T2 |
| System zasilania IEC | TN-S |
| TT | |
| Konstrukcja | Moduł wtykowy do montażu na szynie montażowej, dwuczęściowy |
| Liczba biegunów | 4 |
| Komunikat: Uszkodzona ochrona przepięciowa | optyczny |
| Liczba portów | One |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Gwint śruby | M5 |
| Moment dokręcania | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Długość odizolowania | 16 mm |
| Przekrój przewodu giętkiego | 1,5 mm² ... 25 mm² |
| Przekrój przewodu sztywnego | 1,5 mm² ... 35 mm² |
| Przekrój przewodu AWG | 15 ... 2 |
| Rodzaj przyłącza | Widełk. końcówka kabla |
| Długość odizolowania | 16 mm |
| Przekrój przewodu giętkiego | 1,5 mm² ... 16 mm² |
| Rysunek wymiarowy |
|
| Szerokość | 71 mm |
| Wysokość | 90 mm |
| Głębokość | 64,7 mm |
| Szerokość | 4 TE |
| Kolor | szary B (RAL 7043) |
| Klasa palności wg UL 94 | V-0 |
| Wartość CTI materiału | 600 |
| Materiał izolacyjny | PA 6.6/PBT |
| Grupa materiałów | I |
| Materiał obudowy | PA 6.6 |
| PBT |
| Tory ochronne | L-N |
| L-PE | |
| N-PE | |
| Kierunek działania | 3L-N & N-PE |
| Napięcie znamionowe UN | 240/415 V AC (TN-S) |
| 240/415 V AC (TT) | |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Najwyższe napięcie pracy UC (L-N) | 335 V AC |
| Najwyższe napięcie trwałe UC (L-PE) | 335 V AC |
| Najwyższe napięcie pracy UC (N-PE) | 260 V AC |
| znam. prąd obciążenia IL | 80 A |
| Prąd przewodu ochr. IPE | ≤ 5 µA |
| Pobór mocy w trybie czuwania PC | ≤ 450 mVA |
| Znamionowy prąd wyładowczy In (8/20) µs | 20 kA |
| Maks. prąd wyładowczy Imax (8/20) µs | 40 kA |
| Zdolność gaszenia prądu następczego Ifi (N-PE) | 100 A |
| Odporność na zwarcie ISCCR | 25 kA |
| Poz. ochrony Up (L-N) | ≤ 1,6 kV |
| Poz. ochrony Up (L-PE) | ≤ 1,9 kV |
| Poz. ochrony Up (N-PE) | ≤ 1,5 kV |
| Napięcie resztkowe Ures (L-N) | ≤ 1,6 kV (przy In) |
| ≤ 1,5 kV (dla 10 kA) | |
| ≤ 1,3 kV (przy 5 kA) | |
| ≤ 1,1 kV (przy 3 kA) | |
| Napięcie resztkowe Ures (L-PE) | ≤ 1,9 kV (przy In) |
| ≤ 1,5 kV (dla 10 kA) | |
| ≤ 1,3 kV (przy 5 kA) | |
| ≤ 1,2 kV (przy 3 kA) | |
| Napięcie resztkowe Ures (N-PE) | ≤ 0,4 kV (przy In) |
| ≤ 0,25 kV (dla 10 kA) | |
| ≤ 0,15 kV (przy 5 kA) | |
| ≤ 0,1 kV (przy 3 kA) | |
| Zachowanie TOV dla UT (L-N) | 415 V AC (5 s / withstand mode) |
| 440 V AC (120 min / safe failure mode) | |
| Zachowanie TOV dla UT (N-PE) | 1200 V AC (200 ms / withstand mode) |
| Czas zadział. tA (L-N) | ≤ 25 ns |
| Czas zadział. tA (L-PE) | ≤ 100 ns |
| Czas zadział. tA (N-PE) | ≤ 100 ns |
| Maksymalne zabezpieczenie wstępne w instalacjach przelotowych V | 80 A (gG) |
| Maksymalna wartość bezpiecznika w instalacjach w układzie promieniowym | 125 A (gG) |
| Warunki otoczenia | |
| Stopień ochrony | IP20 (tylko w przypadku stosowania punktów przyłączeniowych) |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 80 °C |
| Wysokość | ≤ 2000 m (amsl) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % |
| Wstrząsy (eksploatacja) | 25g (Półsinusioda / 11 ms / 3x ±X, ±Y, ±Z) |
| Drgania (praca) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Normy/przepisy | IEC 61643-11 |
| Wskazówka | 2011 |
| Normy/przepisy | EN 61643-11 |
| Wskazówka | 2012 |
| Sposób montażu | Szyna DIN: 35 mm |
