VAL-SEC-T2-3S-350/40-FM
-
Ograniczniki przepięć typu 2
2909635

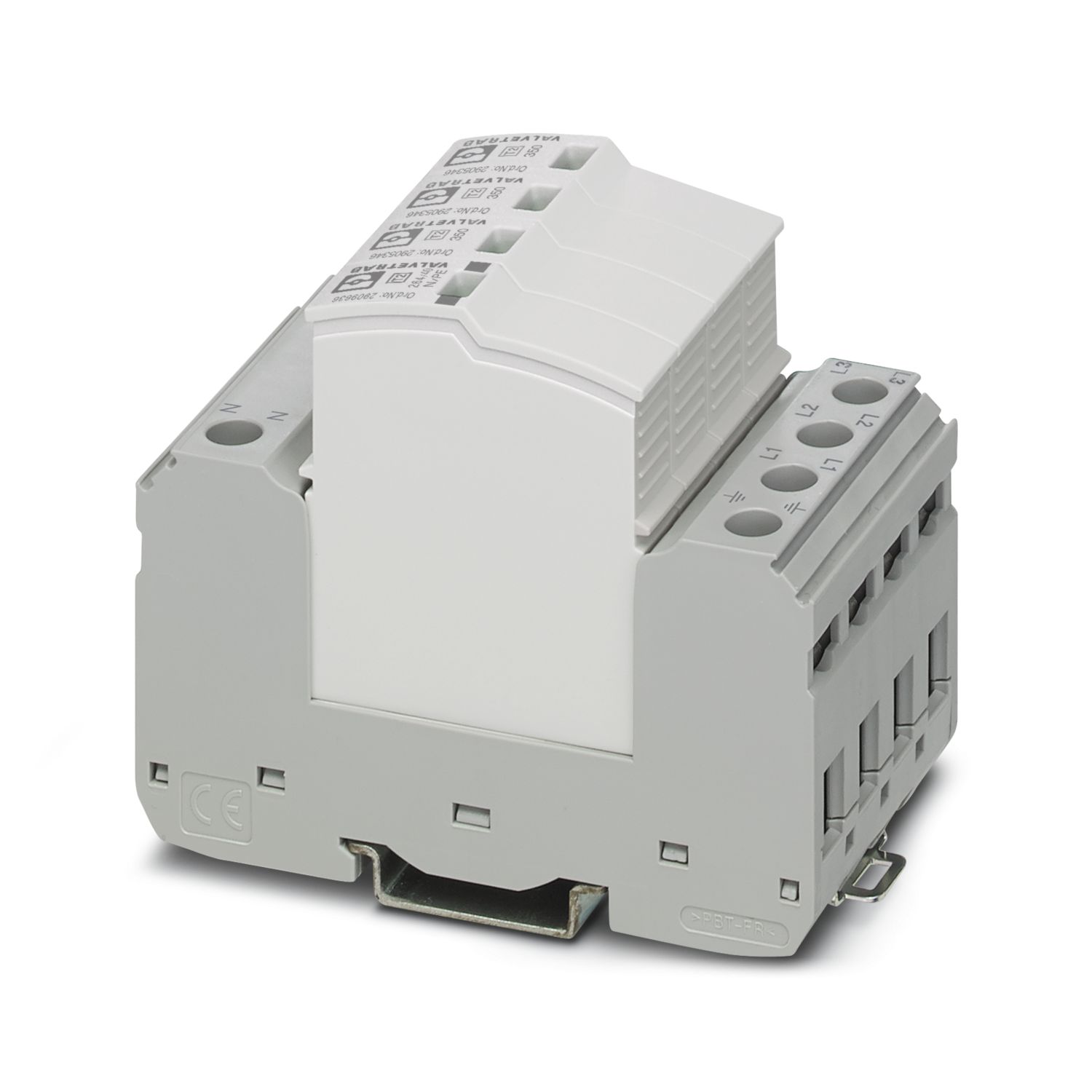

Wtykany ogranicznik przepięć typu 2 / klasa II, do 3-fazowych sieci zasilających z oddzielnym przewodem N i PE (system 5-przewodowy: L1, L2, L3, N, PE), z zestykiem komunikacji zdalnej. Zdolność wyładowcza 40 kA zgodnie z wymaganiami VDE 0100-534:2016-10 w ograniczniku przepięć w punkcie zasilania systemu.
Szczegóły produktu
| Typ produktu | Ogranicznik przepięć |
| Rodzina produktów | SEC Family |
| Klasa testu IEC | II |
| T2 | |
| Typ EN | T2 |
| System zasilania IEC | TN-S |
| TT | |
| Konstrukcja | Moduł wtykowy do montażu na szynie montażowej, dwuczęściowy |
| Liczba biegunów | 4 |
| Komunikat: Uszkodzona ochrona przepięciowa | optyczny, styk sygnalizacji zdalnej |
| Liczba portów | One |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Wskazanie / sygnalizacja zdalna | |
| Określenie przyłącza | Styk zdalnej sygnalizacji uszkodzenia |
| Funkcja łączeniowa | Zestyk przełączny |
| Napięcie robocze | 5 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Prąd roboczy | 5 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Gwint śruby | M5 |
| Moment dokręcania | 4,5 Nm |
| Długość odizolowania | 16 mm |
| Przekrój przewodu giętkiego | 2,5 mm² ... 16 mm² |
| Przekrój przewodu sztywnego | 2,5 mm² ... 25 mm² |
| Przekrój przewodu AWG | 12 ... 4 |
| Rodzaj przyłącza | Widełk. końcówka kabla |
| Przekrój przewodu giętkiego | 1,5 mm² ... 6 mm² |
| Styk zdalnej sygnalizacji uszkodzenia | |
| Rodzaj przyłącza | Przyłącze wtykowe/śrubowe za pomocą złączy COMBICON |
| Gwint śruby | M2 |
| Moment dokręcania | 0,25 Nm |
| Długość odizolowania | 7 mm |
| Przekrój przewodu giętkiego | 0,14 mm² ... 1,5 mm² |
| Przekrój przewodu sztywnego | 0,14 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 28 ... 16 |
| Rysunek wymiarowy |
|
| Szerokość | 49,2 mm |
| Wysokość | 97,9 mm |
| Głębokość | 74,5 mm (ze szyna DIN 7,5 mm) |
| Szerokość | 2,7 TE |
| Kolor (Wtyk) | jasnoszary (RAL 7035) |
| Kolor (Element bazowy) | szary (RAL 7042) |
| Klasa palności wg UL 94 | V-0 |
| Wartość CTI materiału | 600 |
| Materiał izolacyjny | PA6.6-FR 20% GF |
| PBT-FR | |
| Grupa materiałów | I |
| Materiał obudowy | PA 6.6-FR 20 % GF |
| PBT-FR |
| Tory ochronne | L-N |
| L-PE | |
| N-PE | |
| Kierunek działania | 3L-N & N-PE |
| Napięcie znamionowe UN | 240/415 V AC (TN-S) |
| 240/415 V AC (TT) | |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Najwyższe napięcie pracy UC (L-N) | 350 V AC |
| Najwyższe napięcie trwałe UC (L-PE) | 350 V AC |
| Najwyższe napięcie pracy UC (N-PE) | 264 V AC |
| znam. prąd obciążenia IL | 40 A (Biconnect M4 końcówka widełkowa 6 mm²) |
| 63 A (Tulejka TWIN 2 x 10 mm²) | |
| Prąd przewodu ochr. IPE | ≤ 1 µA |
| Znamionowy prąd odprowadzany In (8/20) µs (L-N) | 20 kA |
| Znamionowy prąd odprowadzany In (8/20) µs (L-PE) | 20 kA |
| Znamionowy udarowy prąd odprowadzany In (8/20) μs (N-PE) | 40 kA |
| Maks. prąd wyładowczy Imax (8/20) µs (L-N) | 40 kA |
| Maks. prąd odprowadzany Imax (8/20) µs (L-PE) | 40 kA |
| Maks. prąd odprowadzany Imax (8/20) µs (N-PE) | 80 kA |
| Zdolność gaszenia prądu następczego Ifi (N-PE) | 100 A (264 V AC) |
| Odporność na zwarcie ISCCR | 25 kA (przy bezpieczniku do 315 A gG) |
| 50 kA (przy bezpieczniku do 200 A gG) | |
| Poz. ochrony Up (L-N) | ≤ 1,5 kV |
| Poz. ochrony Up (L-PE) | ≤ 1,9 kV |
| Poz. ochrony Up (N-PE) | ≤ 1,5 kV |
| Napięcie resztkowe Ures (L-N) | ≤ 1,5 kV (przy In) |
| ≤ 1,3 kV (dla 10 kA) | |
| ≤ 1,2 kV (przy 5 kA) | |
| ≤ 1,1 kV (przy 4 kA) | |
| ≤ 1 kV (dla 2 kA) | |
| Napięcie resztkowe Ures (N-PE) | ≤ 0,7 kV (przy In) |
| ≤ 0,7 kV (przy 20 kA) | |
| ≤ 0,7 kV (przy 8 kA) | |
| ≤ 0,7 kV (przy 4 kA) | |
| Zachowanie TOV dla UT (L-N) | 415 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Zachowanie TOV dla UT (N-PE) | 1200 V AC (200 ms / withstand mode) |
| Czas zadział. tA (L-N) | ≤ 25 ns |
| Czas zadział. tA (L-PE) | ≤ 100 ns |
| Czas zadział. tA (N-PE) | ≤ 100 ns |
| Maksymalne zabezpieczenie wstępne w instalacjach przelotowych V | 40 A (gG/Biconnect M4 końcówka widełkowa 6 mm²) |
| 63 A (gG/tulejka TWIN 2 x 10 mm²) | |
| Maksymalna wartość bezpiecznika w instalacjach w układzie promieniowym | 315 A (gG) |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 80 °C |
| Wysokość | ≤ 2000 m (amsl) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % |
| Wstrząsy (eksploatacja) | 30g (Półsinusioda / 11 ms / 3x ±X, ±Y, ±Z) |
| Drgania (praca) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Normy/przepisy | IEC 61643-11 |
| Wskazówka | 2011 |
| EN 61643-11 | |
| Normy/przepisy | EN 61643-11 |
| Wskazówka | 2012 |
| Sposób montażu | Szyna DIN: 35 mm |
Korzyści
Seria uniwersalnych urządzeń do ochrony przed przepięciami o optymalnej koordynacji energetycznej od odgromników do wyłączników do ochrony urządzeń
Łatwe serwisowanie dzięki wtykowym modułom ochronnym
Ciągła informacja dzięki optyczno-mechanicznemu wskaźnikowi statusu i zestykowi komunikacji zdalnej
Więcej miejsca w szafie sterowniczej dzięki niewielkiej szerokości zaledwie 12 mm na biegun i brakowi osobnego bezpiecznika do 315 A gG
Można używać w punkcie zasilania system dzięki zwiększonej zdolności wyładowczej wg DIN VDE 0100-534
