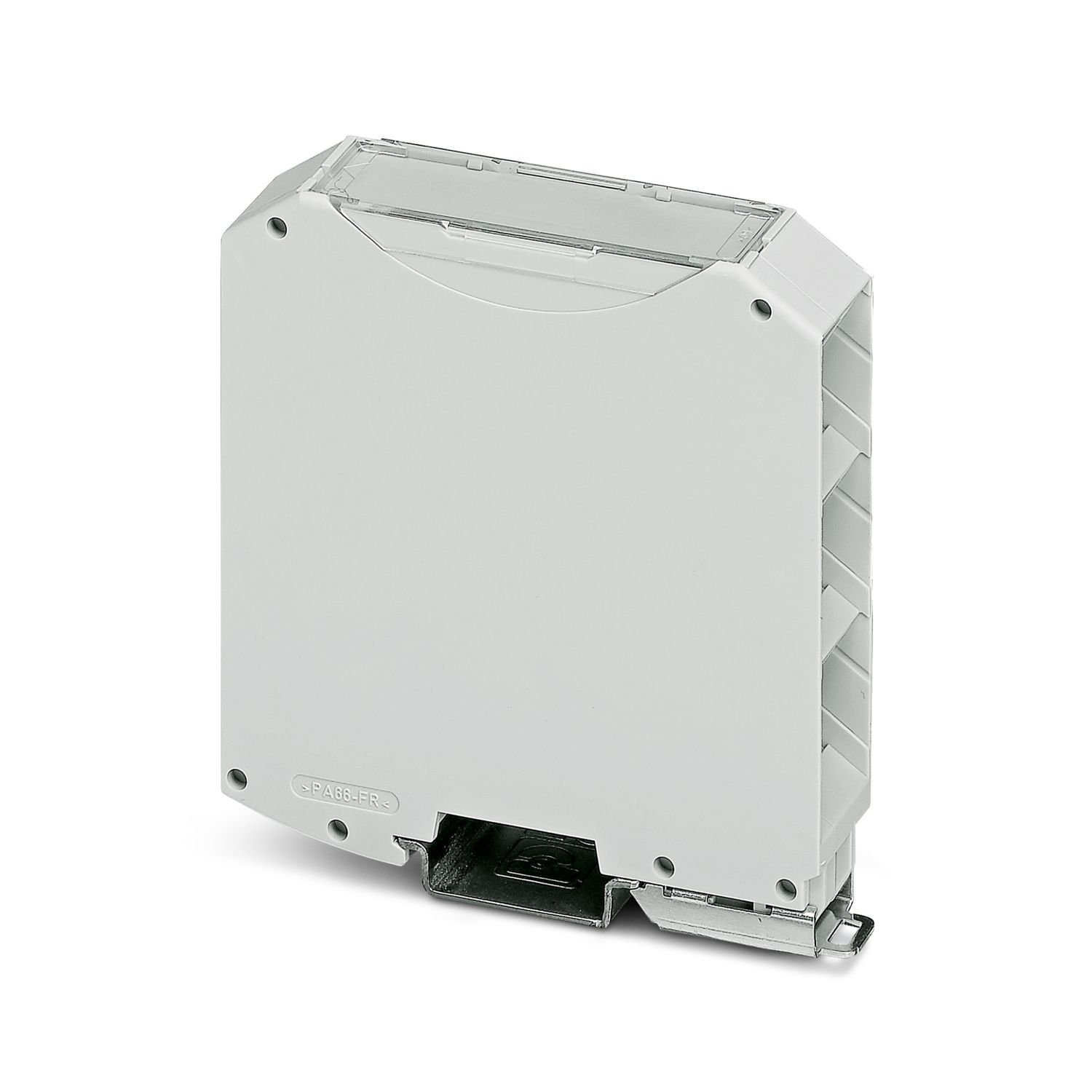

ME MAX 22,5 F G 3-3 KMGY
-
Obudowa do elektroniki
2869388
Obudowa na szynę DIN, Obudowa kompletna z nóżką metalową, płaska konstrukcja, bez szczeliny wentylacyjnej, szerokość: 22,6 mm, wysokość: 85 mm, głębokość: 91,15 mm, kolor: jasnoszary (podobne RAL 7035), połączenie poprzeczne: Łącznik T-BUS na szynę DIN (opcjonalnie), ilość biegunów - łącznik poprzeczny: 5
Ten produkt wymaga do działania innych produktów.
Konieczne akcesoria
Szczegóły produktu
| Instrukcja montażu | Przestrzegać informacji dla użytkownika dostępnych w obszarze do pobrania. |
| Zalecenie | Materiał padów stykowych do łącznika magistrali galwaniczny złoto (twarde złocenie) |
| Typ produktu | Kompletna obudowa |
| Rodzaj obudowy | Obudowa na szynę DIN |
| Seria obudów | ME-MAX |
| Rodzina produktów | ME MAX 22,5.. |
| Liczba biegunów | 18 |
| 30 | |
| Maks. liczba pinów | 30 (raster: 3,5 mm) |
| 24 (raster: 5 mm) | |
| 18 (raster: 7,25 mm/7,5 mm) | |
| Liczba rzędów | 3 |
| 3 | |
| Liczba (Otwory przyłączeniowe) | 6 |
| Wykonanie | Obudowa kompletna z nóżką metalową, płaska konstrukcja |
| Z otworem wentylacyjnym | nie |
| Rysunek wymiarowy |
|
| Szerokość | 22,6 mm |
| Wysokość | 85 mm |
| Głębokość | 91,15 mm |
| Głębokość od górnej krawędzi szyny DIN | 84,5 mm |
| Konstrukcja PCB | |
| Grubość płytki drukowanej | 1,4 mm ... 1,8 mm |
| Kolor (Obudowa) | jasnoszary (RAL 7035) |
| Klasa palności wg UL 94 | V0 |
| CTI wg IEC 60112 | 600 |
| Materiał obudowy | PA |
| Jakość powierzchni | bez obróbki |
| Straty mocy pojedyncza obudowa przy 20 °C | |
| Temperatura otoczenia | 20 °C |
| Współczynnik redukcji | 1 |
| Pozycja montażu | pionowa |
| Strata mocy | 5,5 W |
| Straty mocy pojedyncza obudowa przy 30 °C | |
| Temperatura otoczenia | 30 °C |
| Współczynnik redukcji | 0,91 |
| Pozycja montażu | pionowa |
| Strata mocy | 5 W |
| Straty mocy pojedyncza obudowa przy 40 °C | |
| Temperatura otoczenia | 40 °C |
| Współczynnik redukcji | 0,81 |
| Pozycja montażu | pionowa |
| Strata mocy | 4,5 W |
| Straty mocy pojedyncza obudowa przy 50 °C | |
| Temperatura otoczenia | 50 °C |
| Współczynnik redukcji | 0,7 |
| Pozycja montażu | pionowa |
| Strata mocy | 3,8 W |
| Straty mocy pojedyncza obudowa przy 60 °C | |
| Temperatura otoczenia | 60 °C |
| Współczynnik redukcji | 0,57 |
| Pozycja montażu | pionowa |
| Strata mocy | 3,1 W |
| Straty mocy pojedyncza obudowa przy 70 °C | |
| Temperatura otoczenia | 70 °C |
| Współczynnik redukcji | 0,49 |
| Pozycja montażu | pionowa |
| Strata mocy | 2,7 W |
| Badanie odporności na drgania | |
| Specyfikacja pomiarowa | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Częstotliwość | 10 - 150 - 10 Hz |
| Prędkość przesuwu | 1 oktawa/min |
| Amplituda | 0,15 mm (10 Hz ... 58,1 Hz) |
| Przyspieszenie | 2g (58,1 Hz ... 150 Hz) |
| Czas pomiaru na oś | 2,5 h |
| Kierunki pomiaru | Oś X, Y i Z |
| Trwałość mechaniczna/bęben do próby upadku | |
| Specyfikacja pomiarowa | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Wysokość upadku | 50 cm |
| Częstotliwość | 10 |
| Udary | |
| Specyfikacja pomiarowa | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Rodzaj udaru | Półsinusioda |
| Przyspieszenie | 15g |
| Czas trwania udaru | 11 ms |
| Liczba udarów w każdym kierunku | 3 |
| Kierunki pomiaru | Oś X, Y i Z (dod. i uj.) |
| Stopień ochrony (kod IP) | |
| Specyfikacja pomiarowa | DIN EN 60529 (VDE 0470-1):2014-09 |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Maks. osiągalny kod IP | IP20 |
| Temperatura otoczenia (praca) | -40 °C ... 105 °C (w zależności od mocy traconej) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 55 °C |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Względna wilgotność powietrza (składowanie/transport) | 80 % |
| Liczba mocowań płytki drukowanej | 1 |
| Sposób mocowania PCB | Zatrzask |
| Grubość PCB | 1,4 mm ... 1,8 mm |
| Sposób montażu | Montaż na szynie DIN |
| Rodzaj opakowania | zapakowany w karton |
| Rodzaj opakowania | Karton |
Korzyści
Łatwy montaż
Dostępne w szerokościach 6,2 mm ... 90 mm, możliwość modułowej rozbudowy
Różne techniki przyłączeniowe
Możliwość montażu na szynie DIN
Opcjonalnie z łącznikiem magistrali montowanym na szynie DIN oraz systemem złączek zasilania
Uchylna pokrywa czołowa, przezroczysta
