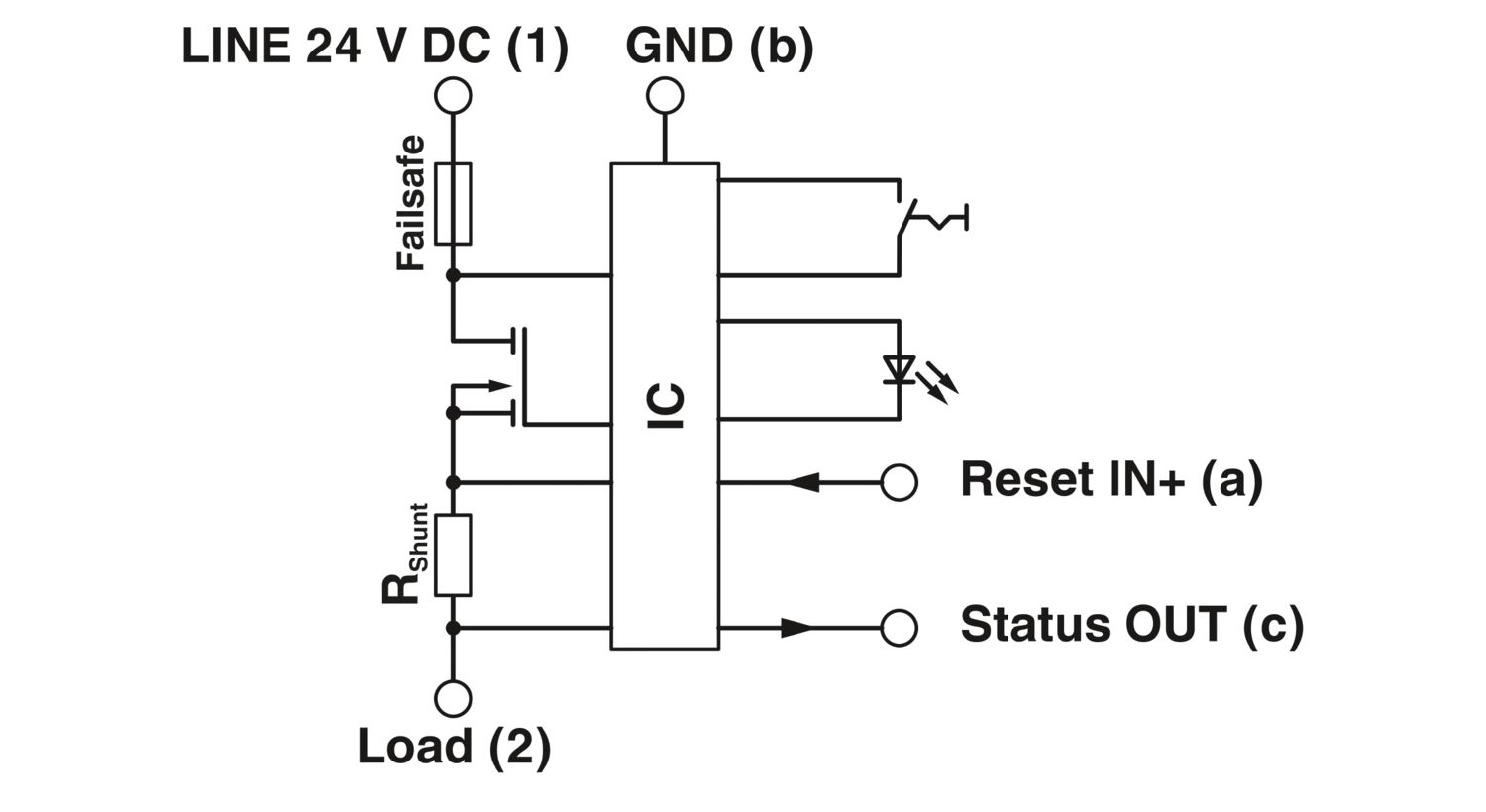

CB E1 24DC/4A S-R P
-
Elektroniczne wyłączniki zabezpieczające
2800911
Elektroniczne wyłączniki zabezpieczające urządzenia, 1-biegunowe, aktywne ograniczenie prądu, wyjście sygnalizacji stanu i wejście resetujące, styki do elementu bazowego
Ten produkt wymaga do działania innych produktów.
Konieczne akcesoria
Szczegóły produktu
| Informacje ogólne | Przy montażu rzędowym bez chłodzenia konwekcyjnego ze względu na wpływy termiczne spowodowane ciągłą pracą (100 % czasu załączania) prąd znamionowy urządzenia może być przenoszony maksymalnie w 80%. W urządzeniach lub maszynach należy poczynić stosowne krok\-i, aby zapobiec ponownemu rozruchowi części instalacji (np. zastosować zabezpieczające sterowniki PLC). Połączenie równoległe kilku układów ochronnych jest niedopuszczalne. |
| Typ produktu | Elektroniczny łącznik ochronny urządzeń |
| Rodzina produktów | CB E |
| Konstrukcja | Wtyk |
| Liczba biegunów | 1 |
| liczba kanałów | 1 |
| Właściwości izolacji | |
| Stopień zabrudzenia | 2 |
| Informacje ogólne | |
| Napięcie robocze | 24 V DC |
| 18 V DC ... 30 V DC | |
| Prąd znamionowy IN | 4 A |
| Znamionowe napięcie udarowe | 0,5 kV |
| Sposób uruchomienia | E (elektroniczne) |
| Wymagany bezpiecznik poprzedzający | Nie jest wymagane, zintegrowany element Fail-Safe |
| Wytrzymałość napięciowa | maks. 30 V DC (Obwód obciążający) |
| Aktywne ograniczenie prądu | typ. 1,25 x IN |
| Bezpiecznik | elektroniczne |
| Prąd spoczynkowy I0 | typ. 8 mA (w stanie załączonym) |
| typ. 11 mA (z wyjściem sygnalizacji stanu) | |
| Strata mocy | 0,66 W (w trybie znamionowym) |
| Obniżanie wartości temperatury | 4 A (przy 50 °C) |
| MTBF (IEC 61709, SN 29500) | 8320000 h (przy 25 °C z obciążeniem 80 %) |
| 7410000 h (przy 40 °C z obciążeniem 80 %) | |
| Spadek napięcia | 100 mV (od IN) |
| Element Fail-Safe | 6 A DC |
| Rodzaj zestyku | bez galwanicznej separacji |
| Obwód obciążenia | |

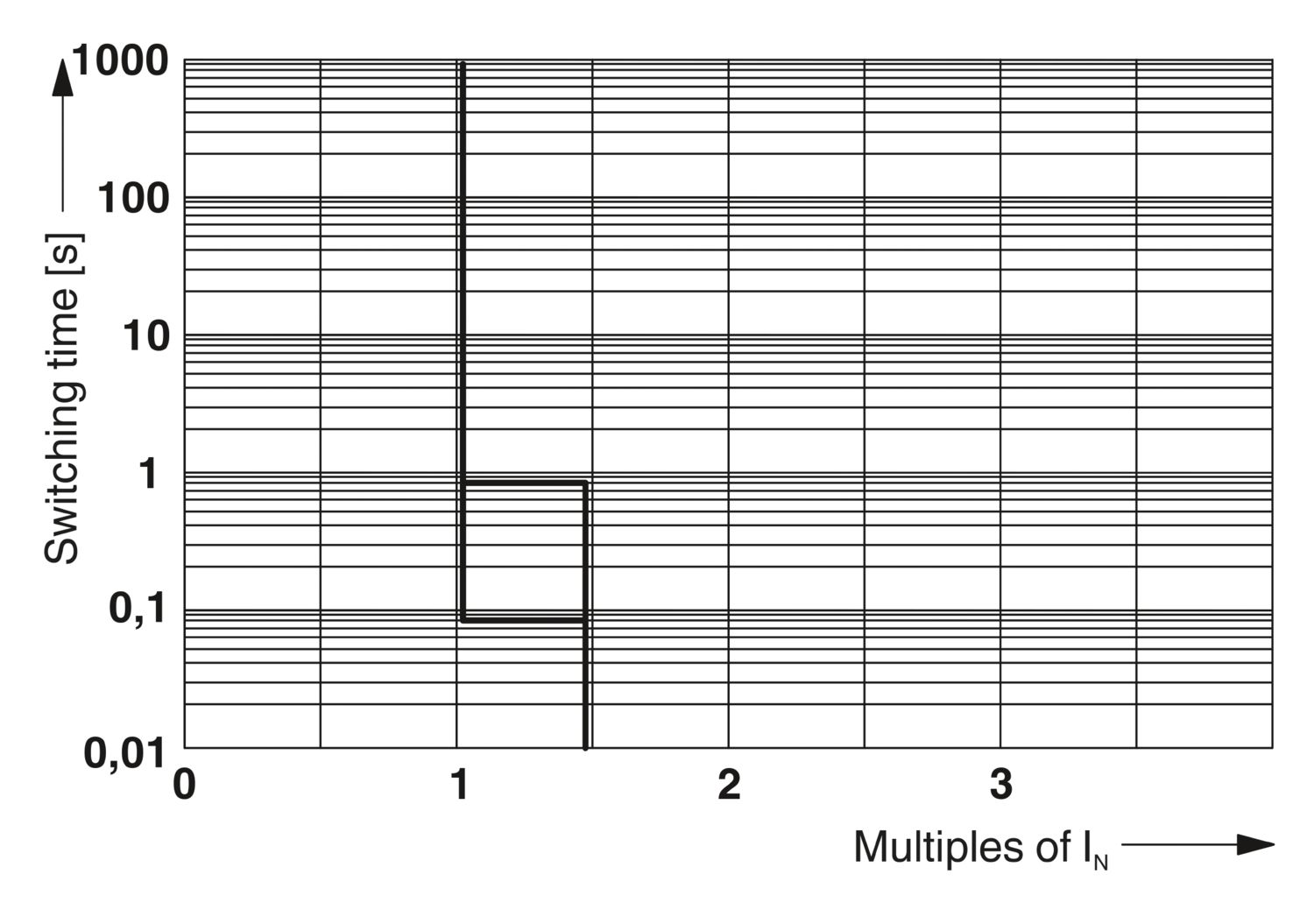

| Czas wyłączenia | 200 ms (patrz charakterystyka czas/prąd) |
| Wyłączenie na skutek za niskiego napięcia | < 14 V (typ. WYŁ) |
| > 17 V (typ. WŁ.) | |
| Max. obciążenie pojemnościowe | 20000 µF |
| Opóźnienie załączenia | typ. 2 ms |
| Zestyk pomocniczy | |
| Sposób połączenia styku | Plusowe wyjście sygnałowe |
| Reset | |
| Zakres napięcia wejściowego | 7 V DC ... 30 V DC (Reset ze zboczem opadającym) |
| Pobór prądu | typ. 2,6 mA (przy 24 V DC) |
| Długość impulsu | min. 20 ms |
| Napięcie | < 3 V DC (Stan niski) |
| > 8 V DC (Stan wysoki) | |
| Wyjście statusu | |
| Napięcie wyjściowe | 24 V DC |
| Prąd wyjściowy | maks. 0,2 A (Odporność na zwarcia) |
| Rodzaj przyłącza | wtykowe |
| Rysunek wymiarowy |
|
| Szerokość | 12,3 mm |
| Wysokość | 45 mm |
| Głębokość | 52 mm |
| Szerokość modułu kompletnego | 12,3 mm |
| Wysokość modułu kompletnego | 90 mm |
| Głębokość modułu kompletnego | 77,3 mm |
| Kolor | szary (RAL 7042) |
| czarny (RAL 9005) | |
| Klasa palności wg UL 94 | V-0 |
| Warunki otoczenia | |
| Stopień ochrony | IP30 (Obszar uruchamiania) |
| Temperatura otoczenia (praca) | -25 °C ... 50 °C (bez kondensacji) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Kontrola wilgotności | 96 h, 95 % RH, 40 °C |
| Drgania (praca) | 3g (wg IEC 60068-2-6, test Fc) |
| Dopuszczenie UL | |
| Oznaczanie | UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Dopuszczenie morskie | |
| Oznaczanie | DNV GL |
| Oznaczenie normy | EMV |
| Normy/przepisy | EN 61000-6-3 |
| Wskazówka | Emisja zakłóceń |
| Oznaczenie normy | EMV |
| Normy/przepisy | EN 61000-6-2 |
| Wskazówka | Odporność na zakłócenia |
| Sposób montażu | na podstawie |
Korzyści
Możliwość indywidualnego dopasowania dzięki wtykom ochronnym
Wtyk ochronny o stałej wartości prądu znamionowego do ochrony przed niezamierzonymi zmianami
Aktywne ograniczenie prądu umożliwia lepsze wykorzystanie zasilacza
Możliwość zdalnego ponownego włączenia dzięki funkcji resetu
Zwiększona transparentność systemu dzięki zintegrowanej funkcji sygnalizacji zdalnej
