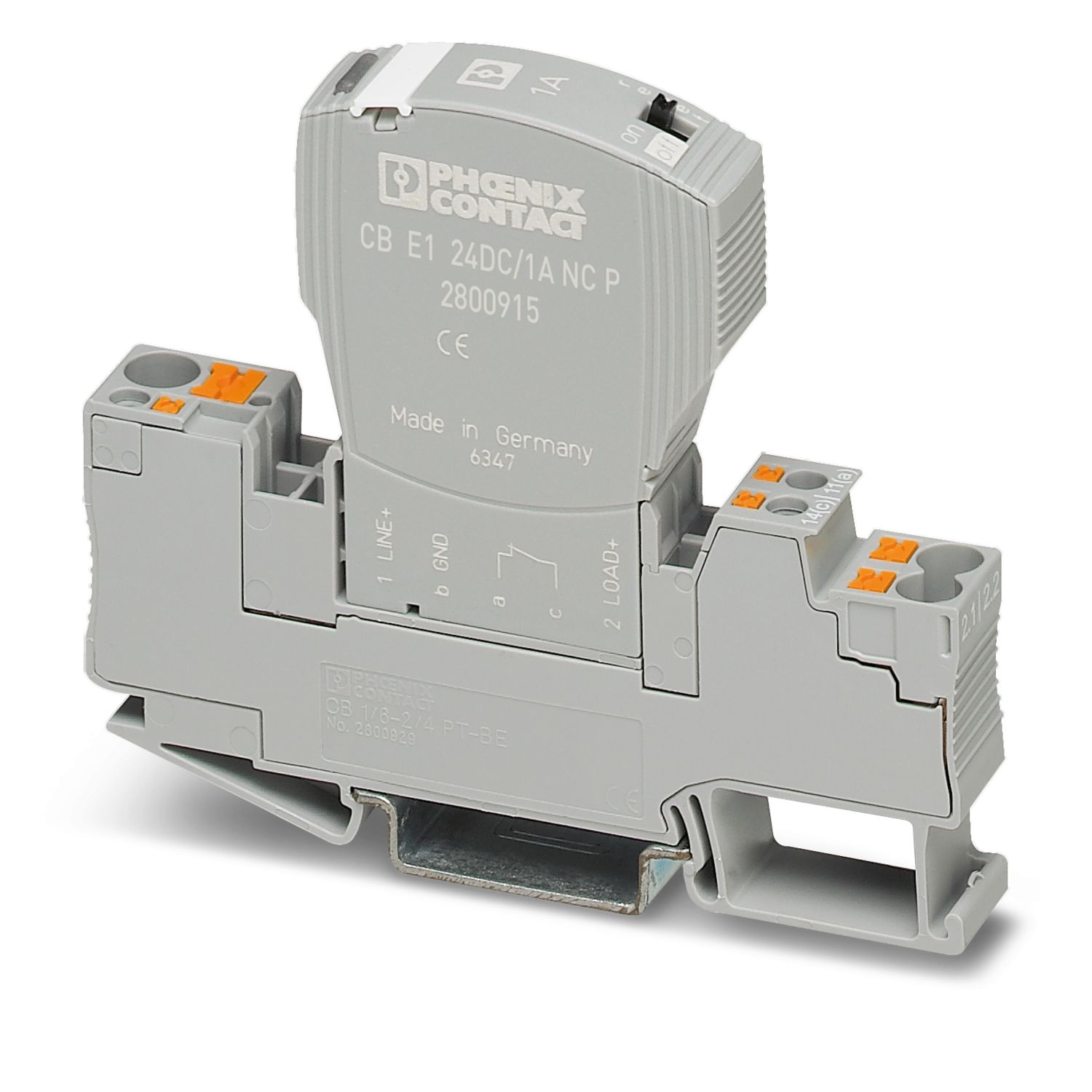

CB E1 24DC/1A NC P
-
Elektroniczne wyłączniki zabezpieczające
2800915
Elektroniczne wyłączniki zabezpieczające urządzenia, 1-biegunowe, aktywne ograniczenie prądu, 1 styk rozwierny, styki do elementu bazowego
Ten produkt wymaga do działania innych produktów.
Konieczne akcesoria
Szczegóły produktu
| Informacje ogólne | Przy montażu rzędowym bez chłodzenia konwekcyjnego ze względu na wpływy termiczne spowodowane ciągłą pracą (100 % czasu załączania) prąd znamionowy urządzenia może być przenoszony maksymalnie w 80%. W urządzeniach lub maszynach należy poczynić stosowne krok\-i, aby zapobiec ponownemu rozruchowi części instalacji (np. zastosować zabezpieczające sterowniki PLC). Połączenie równoległe kilku układów ochronnych jest niedopuszczalne. |
| Typ produktu | Elektroniczny łącznik ochronny urządzeń |
| Rodzina produktów | CB E |
| Konstrukcja | Wtyk |
| Liczba biegunów | 1 |
| liczba kanałów | 1 |
| Właściwości izolacji | |
| Stopień zabrudzenia | 2 |
| Informacje ogólne | |
| Napięcie robocze | 24 V DC |
| 18 V DC ... 30 V DC | |
| Prąd znamionowy IN | 1 A |
| Znamionowe napięcie udarowe | 0,5 kV |
| Sposób uruchomienia | E (elektroniczne) |
| Wymagany bezpiecznik poprzedzający | Nie jest wymagane, zintegrowany element Fail-Safe |
| Wytrzymałość napięciowa | maks. 30 V DC (Obwód obciążający) |
| Aktywne ograniczenie prądu | typ. 1,25 x IN |
| Bezpiecznik | elektroniczne |
| Prąd spoczynkowy I0 | typ. 8 mA (w stanie załączonym) |
| typ. 17 mA (z wyjściem sygnalizacyjnym) | |
| Strata mocy | 0,55 W (w trybie znamionowym) |
| Obniżanie wartości temperatury | 1 A (przy 50 °C) |
| MTBF (IEC 61709, SN 29500) | 8320000 h (przy 25 °C z obciążeniem 80 %) |
| 7410000 h (przy 40 °C z obciążeniem 80 %) | |
| Spadek napięcia | 140 mV (od IN) |
| Element Fail-Safe | 2 A DC |
| Rodzaj zestyku | bez galwanicznej separacji |
| Obwód obciążenia | |
| Czas wyłączenia | 800 ms (patrz charakterystyka czas/prąd) |
| Wyłączenie na skutek za niskiego napięcia | < 14 V (typ. WYŁ) |
| > 17 V (typ. WŁ.) | |
| Max. obciążenie pojemnościowe | 20000 µF |
| Opóźnienie załączenia | typ. 2 ms |
| Zestyk pomocniczy | |
| Sposób połączenia styku | bezpotencjałowy styk sygnalizacyjny |
| Min. napięcie robocze Umin DC | 10 V DC |
| Napięcie robocze max Umax DC | 30 V DC |
| Min. prąd roboczy Imin | 10 mA |
| Prąd roboczy max Imax | 0,5 A |
| Rodzaj przyłącza | wtykowe |
| Rysunek wymiarowy |
|
| Szerokość | 12,3 mm |
| Wysokość | 45 mm |
| Głębokość | 52 mm |
| Szerokość modułu kompletnego | 12,3 mm |
| Wysokość modułu kompletnego | 90 mm |
| Głębokość modułu kompletnego | 77,3 mm |
| Kolor | szary (RAL 7042) |
| czarny (RAL 9005) | |
| Klasa palności wg UL 94 | V-0 |
| Warunki otoczenia | |
| Stopień ochrony | IP30 (Obszar uruchamiania) |
| Temperatura otoczenia (praca) | -25 °C ... 50 °C (bez kondensacji) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Kontrola wilgotności | 96 h, 95 % RH, 40 °C |
| Drgania (praca) | 3g (wg IEC 60068-2-6, test Fc) |
| Dopuszczenie UL | |
| Oznaczanie | UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Dopuszczenie morskie | |
| Oznaczanie | DNV GL |
| Oznaczenie normy | EMV |
| Normy/przepisy | EN 61000-6-3 |
| Wskazówka | Emisja zakłóceń |
| Oznaczenie normy | EMV |
| Normy/przepisy | EN 61000-6-2 |
| Wskazówka | Odporność na zakłócenia |
| Sposób montażu | na podstawie |
Korzyści
Możliwość indywidualnego dopasowania dzięki wtykom ochronnym
Wtyk ochronny o stałej wartości prądu znamionowego do ochrony przed niezamierzonymi zmianami
Aktywne ograniczenie prądu umożliwia lepsze wykorzystanie zasilacza
Zwiększona transparentność systemu dzięki zintegrowanej funkcji sygnalizacji zdalnej
