SACC-M12MSD-4QO SH PN
-
Datapluggforbinder
1411068
Datapluggforbinder, PROFINET CAT5 (100 Mbit/s), 4-polet, halogenfri, skjermet, Plugg rett M12, koding: D, IDC-tilkobling, riflet materiale: Presstøpt sink, forniklet, ytterdiameter ledning 5 mm ... 9,7 mm
Produktdetaljer
| Generelt | Dette produktet er i samsvar med direktiv PROFINET Cabling and Interconnection Technology Guideline for PROFINET, versjon 2.00, bestillingsnr.: 2.252, kapittel 8.2 Connectors for Outside Environment (Balanced cabling) |
| Monteringsinformasjon | OBS: Når du legger ledninger, må du ta hensyn til tillatte bøyeradier, ettersom beskyttelsesgraden settes i fare ved for høye bøyekrefter. Fang opp mekanisk last før pluggforbinderen, f.eks. ved hjelp av kabelstrips. |
| Produkttype | Rundpluggforbinder (på kabelsiden) |
| Anvendelse | Data |
| Sensortype | PROFINET |
| Poltall | 4 |
| Antall kabelutganger | 1 |
| Skjermet | ja |
| Koding | D |
| Kabelutgang | rett |
| Isolasjonsegenskaper | |
| Overspenningskategori | II |
| Forurensningsgrad | 3 |

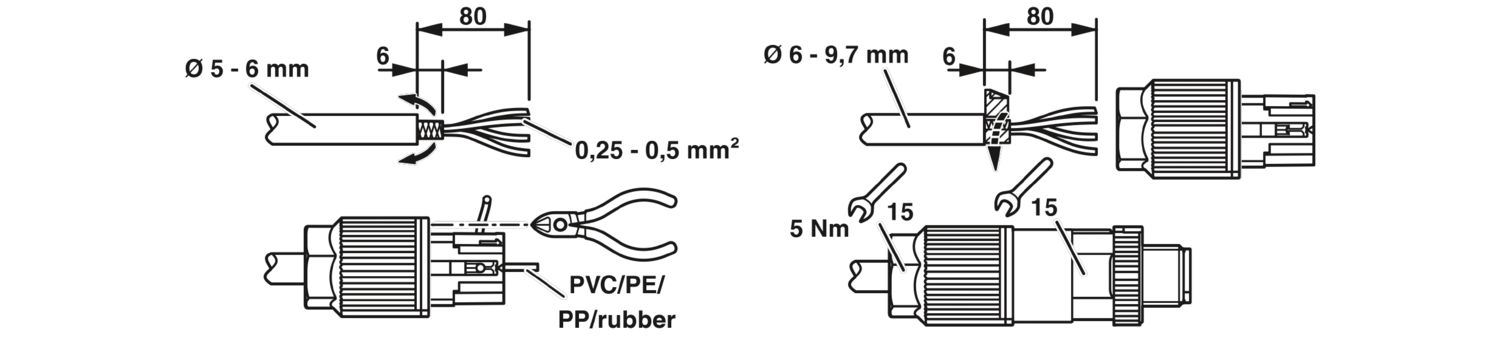

| Målskisse |
|
| Lengde | 58 mm |
| Nøkkelvidde overfalsmutter | 15 mm |
| Utvendig mål | |
| Utvendig diameter | 5 mm ... 9,7 mm |
| Hus | |
| Husdiameter | 19 mm |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Material tetning | NBR |
| Materiale i grep | Presstøpt sink, forniklet |
| Materiale kontakt | CuSn |
| Materiale kontaktoverflate | Ni/Au |
| Materiale kontaktholder | PA 6.6 |
| Materiale nippel | Presstøpt sink, forniklet |
| Standarder / bestemmelser | PA 6.6 |
| Lederisolasjonsmateriale | PVC/PE/PP/gummi |
| Ledertilkobling | |
| Tilkoblingstype | IDC-tilkobling |
| Tilkoblingstverrsnitt | 0,25 mm² ... 0,5 mm² (flertrådet) |
| 0,25 mm² ... 0,5 mm² (stiv) | |
| Tilkoblingstverrsnitt AWG | 24 ... 20 (flertrådet) |
| 24 ... 20 (stiv) | |
| Tiltrekkingsmoment | 5 Nm (Trykkmutter) |
| Tilkoblingstilordning | |
| Kontakt | Farge (signalbetegnelse) | Kontakt (opsjon) | 1 (Stikker) = YE (TD+) |
| 2 (Stikker) = WH (RD+) | |
| 3 (Stikker) = OG (TD-) | |
| 4 (Stikker) = BU (RD-) | |
| Merkestøtspenning | 0,8 kV |
| Isolasjonsmotstand | ≥ 100 MΩ |
| Nominell spenning UN | 48 V AC |
| 60 V DC | |
| Nominell strøm IN | 4 A |
| Mekaniske spesifikasjoner | |
| Pluggsykluser | ≥ 100 |
| Tilkobling 1 | |
| Byggform hode | Plugg |
| Kabelutgang hode | rett |
| Gjengetype hode | M12 |
| Koding | D |
| Signaltype/kategori | PROFINET CAT5 (i tilknytning til IEC 11801), 100 Mbit/s |
| Miljøforhold | |
| Beskyttelsesgrad | IP65 |
| IP67 | |
| Omgivelsestemperatur (drift) | -40 °C ... 85 °C (Stikker/bøssing) |
| Omgivelsestemperatur (montasje) | -5 °C ... 50 °C |
| Kontroll | |
| Standarder/forskrifter | PA 6.6: Brannbeskyttelse i skinnegående kjøretøyer - krav R22, R23, R24 og R26 til DIN EN 45545-2 (Farenivå HL1 - HL3) |
| M12 | |
| Standardbetegnelse | M12-stikkforbinder |
| Standarder/forskrifter | med referanse til IEC 61076-2-101 |
| Standardbetegnelse | Støt, vibrasjoner |
| Standarder/forskrifter | EN 50155:2001 |
Dine fordeler
Sikker bruk i felten takket være høye beskyttelsesgrader
IDC-tilkobling: Nyskapende og tidsbesparende konfeksjonering uten avisolering av enkeltlederne
Pålitelig signaloverføring – 360°-skjerming i elektromagnetisk belastede omgivelser
