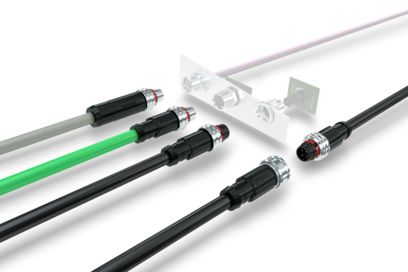

Med M12 push-pull-hurtiglåsesystemet tilbyr Phoenix Contact et robust tilkoblingskonsept for enhets- og feltkabling. Push-pull-systemet sikrer kompatibilitet på tvers av produsenter og spesielt enkel plugging - praktisk, trygt og enkelt.
Ved hjelp av Plug-and-Produce tilrettelegger M12-Push-Pull-pluggforbindelser for sikker plugging selv der plassen er begrenset. 3D-visningen på siden viser hvordan denne tilkoblingen fungerer.
Med låsesystemet på tvers av produsenter får du sikker og praktisk plugging, også der plassen er begrenset. Slik sparer du opptil 80 % tid ved installeringen sammenlignet med skruforbindelse.
M12-duo-profilen åpner for fleksibel feltkabling med velkjente M12-skrupluggforbindere eller ny Push-Pull-hurtigkoblingsteknikk. Enkel Push-Pull-komponentintegrering er også fullt mulig i eksisterende M12-løsninger.

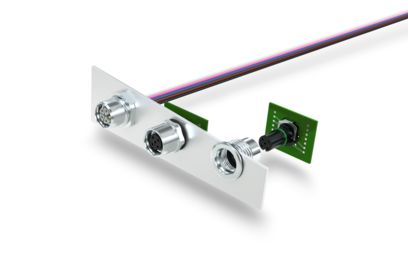

Det nye M12-Push-Pull-konseptet med senkede M12-porter står for kant-i-kant integrering i huset. Grunnet høyere pakningstetthet oppnår du slik en mer kompakt enhetsdesign.
Implementer forlengelser helt enkelt i felten: Med pluggforbindere med innvendig og utvendig Push-Pull-koblingssystem utformer du fritthengende forbindelser.

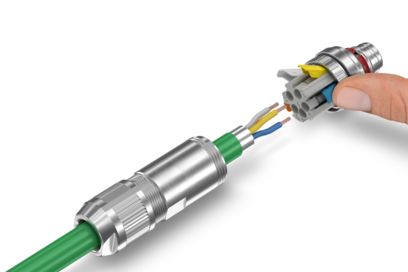

Du kan bestemme fleksible kabellengder med tilpassbare M12 push-pull-kontakter. Den enkle og verktøyfrie push-lock-tilkoblingen gjør det enkelt å kople på stedet.
Konsekvent standardisert Push-Pull-produktsortiment sørger for tilgjengelighet over hele verden. Kompatibilitet på tvers av produsenter grunnet IEC 61076-2-010-standardisering.
M12-Push-Pull gir pålitelig beskyttelse mot støv og vann i samsvar med IEC 60529. Kontaktene og enhetene er testet i henhold til IPX5- og IPX7-kravene. Prøvelegemene tåler vannstråler på 12,5 l/min i >3 minutter og senkes ned i en meter vann i 30 minutter uten at det oppstår skader.
Push-pull-kontakter er utsatt for vibrasjoner og støt. Vi simulerer disse interferenseffektene på det vibrerende bordet. Kontaktavbrudd >1 µs er ikke tillatt.
For å teste strekkfastheten i henhold til IEC 60512-13-2 må M12 push-pull-kontakter tåle en strekkraft på 300 N i 60 sekunder. Støpselet eller kabelen må ikke skades i prosessen. I tillegg må ikke låsemekanismen på støpselet løsne. Til slutt må det imidlertid være mulig å låse opp pluggforbindelsen uten problemer.
Under rotasjonstesten i henhold til IEC 60998-2-1 kobles en vertikalt montert M12 push-pull-kontakt til en parringskontakt. En testvekt på 5 kg er hengt opp i enden av stigen. Stigen flyttes 150 ganger rundt sin egen akse og må ikke skades i prosessen. I tillegg må ikke koblingslåsen løsne under testen, men det må være mulig å låse den opp på en enkel måte etter endt test.
For testdel 2 i henhold til UL 2238a utsettes push-pull-låsen for en 360° rotasjon med en belastning på ≥13,7 N. Som ved den andre testen av låsemekanismen må det ikke være skader på støpselet eller kabelen. Kontaktens låsemekanisme må heller ikke løsne under testen, men den må kunne låses opp etter endt test.
