Selectie van de juiste overspanningsbeveiliging

Plaats van installatie en gebruikssituaties.

Lees meer en download de brochure 'Bliksem- en overspanningsbeveiliging voor fotovoltaïsche installaties'.

Brochure downloaden

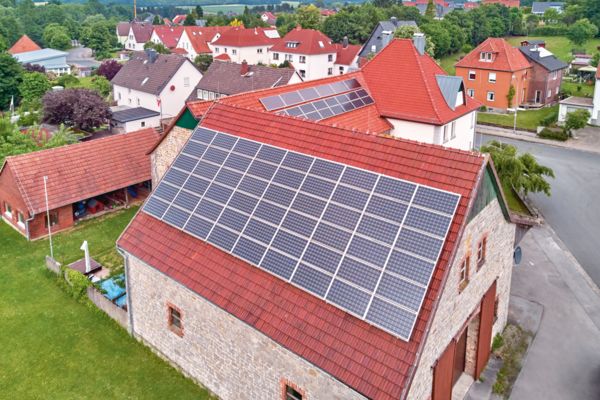

PV-installatie op het dak van het huis

Mogelijke dakinstallaties:

Gebouwen zonder externe bliksembeveiliging

Gebouwen zonder externe bliksembeveiliging

Gebouwen zonder externe bliksembeveiliging

Er wordt geen rekening gehouden met een blikseminslag in het gebouw. Een PV-installatie verhoogt ook niet het risico van een blikseminslag. De PV-installatie wordt in de potentiaalvereffening geïntegreerd.

Gebouw met externe bliksembeveiliging en nageleefde scheidingsafstand "s"

Gebouw met externe bliksembeveiliging en nageleefde scheidingsafstand "s"

Gebouw met externe bliksembeveiliging en nageleefde scheidingsafstand "s"

De fotovoltaïsche panelen zijn met voldoende afstand ten opzichte van het bliksembeveiligingssysteem in de veiligheidszone geïnstalleerd. Bij een blikseminslag is de PV-installatie optimaal beveiligd. De PV-installatie wordt in de potentiaalvereffening geïntegreerd.

Gebouw met externe bliksembeveiliging zonder nageleefde scheidingsafstand "s"

Gebouw met externe bliksembeveiliging zonder nageleefde scheidingsafstand "s"

Gebouw met externe bliksembeveiliging zonder nageleefde scheidingsafstand "s"

De fotovoltaïsche panelen zijn dicht bij het bliksembeveiligingssysteem geïnstalleerd. Daarom kan bij een blikseminslag een gevaarlijke overslag naar de PV-installatie optreden. Om dat te voorkomen worden de fotovoltaïsche panelen resp. het PV-montageframe vakkundig verbonden met het bliksembeveiligingssysteem. Let er hierbij op dat bliksemdeelstromen het gebouw worden binnengeleid. De potentiaalvereffening moet bliksemstromen aankunnen.

De juiste installatielocatie

Grafische voorstelling: overspanningsbeveiligingsmodulen in de buurt van de omvormer en de PV-installatie

Overspanningsbeveiligingsmodulen in de buurt van de omvormer en de PV-installatie

De juiste overspanningsbeveiliging afhankelijk van de toepassingssituatie



Wisselspanning AC 1

Wisselspanning AC 2

Gelijkspanning DC 1

Gelijkspanning DC 2


Installatielocatie Hoofdverdeling Aan AC-zijde van de omvormer (kabellengte naar de hoofdverdeling ≥ 10 m) DC-zijde van de omvormer (kabellengte fotovoltaïsch panelen ≥10 m) Dichtbij fotovoltaïsch panelen resp. de ingang van een gebouw
Zonder externe bliksembeveiliging SPD Type 2 SPD Type 2 SPD Type 2 SPD Type 2
Met externe bliksembeveiliging, scheidingsafstand is aangehouden SPD Type 1 SPD Type 2 SPD Type 2 SPD Type 2
Met externe bliksembeveiliging, scheidingsafstand is niet aangehouden SPD Type 1 SPD Type 1 SPD Type 1 SPD Type 1

Overspanningsbeveiligingsmodulen voor de AC-zijde



Combi-afleider Type 1+2
Combi-afleider Type 1+2
Overspanningsbeveiligingsmodule type 2
Overspanningsbeveiligingsmodule type 2
Combi-afleider Type 1+2

Combi-afleider Type 1+2

Overspanningsbeveiligingsmodule type 2

Overspanningsbeveiligingsmodule type 2


Elektriciteitsnet 3-fase 1-fase 3-fase 1-fase
Benaming VAL-MS-T1/T2 335/12.5/3+1 VAL-MS-T1/T2 335/12.5/1+1 VAL-MS 320/3+1 VAL-MS 320/1+1
Artikelnr. zonder meldcontact 2800184 2800187 2859178 2804380
Artikelnr. met meldcontact 2800183 2800186 2859181 2804393

Overspanningsbeveiligingsmodulen voor de DC-zijde



Overspanningsbeveiligingsmodule type 2
Overspanningsbeveiligingsmodule type 2
Overspanningsbeveiligingsmodule type 2
Overspanningsbeveiligingsmodule type 2
Overspanningsbeveiligingsmodule type 2

Overspanningsbeveiligingsmodule type 2

Overspanningsbeveiligingsmodule type 2

Overspanningsbeveiligingsmodule type 2

Max. continue spanning UCPV 1500 V DC 600 V DC 1000 V DC 1500 V DC
Totaalafleidstroom Itotal 40 kA 40 kA 40 kA 30 kA
Benaming VAL-MB-T2 1500DC-PV/2+V VAL-MS 600DC-PV/2+V VAL-MS 1000DC-PV/2+V VAL-MS 1500DC-PV/2+V
Artikelkenmerk niet steekbaar steekbaar steekbaar steekbaar
Artikelnr. zonder meldcontact 2905647 2800642 2800628 1033708
Artikelnr. met meldcontact 2905646 2800641 2800627 1033725

Afleidvermogen

Bij overspanningsbeveiligingsmodulen Type 1 moet het afleidvermogen Itotaal voldoen aan de belastingen op de inbouwlocatie. Deze voorschriften voldoen aan de Europese norm DIN EN 62305-3. Over de lokale voorschriften die daaruit resulteren, adviseren onze experts u graag ter plaatse.









*) LPL I en II met minder dan vier beveiligingsmodulen komen in de praktijk niet voor.
Bliksembeveiligingsklasse LPL Max. bliksemstroom < 4 beveiligingsmodulen Itotaal: I(8/20 µs) < 4 beveiligingsmodulen Itotaal: I(10/350 µs) ≥ 4 beveiligingsmodulen Itotaal: I(8/20 µs)
I 200 kA 34 kA* 20 kA* 20 kA
II 150 kA 25 kA* 15 kA* 15 kA
III + IV 100 kA 17 kA 10 kA 10 kA





VAL-MB-T1/T2 600DC-PV/2+V
VAL-MB-T1/T2 1000DC-PV/2+V
VAL-MB-T1/T2 1500DC-PV/2+V
VAL-MS-T1/T2 600DC-PV/2+V
VAL-MB-T1/T2 600DC-PV/2+V

VAL-MB-T1/T2 1000DC-PV/2+V

VAL-MB-T1/T2 1500DC-PV/2+V

VAL-MS-T1/T2 600DC-PV/2+V

Max. continue spanning UCPV 600 V DC 1000 V DC 1500 V DC 600 V DC
Totaalafleidstroom Itotal (8/20 µs) 40 kA 40 kA 40 kA 40 kA
Totaalafleidstroom Itotal (10/350 µs) 12,5 kA 12,5 kA 12,5 kA 5 kA
Artikelkenmerk niet steekbaar niet steekbaar niet steekbaar steekbaar
Artikelnr. zonder meldcontact 2906293 2905639 2905641 2801163
Artikelnr. met meldcontact 2906292 2905638 2905640 2801164

In veel gevallen worden meerdere MPP-trackers resp. omvormers ingezet. Belangrijk is dat iedere MPP-tracker zelf afzonderlijk wordt opgebouwd. De string-kabels worden over de MPP-trackers resp. omvormers verdeeld en mogen onderling niet verbonden zijn. Gebruik dan ook voor iedere MPP-tracker resp. omvormer een eigen overspanningsbeveiligingsmodule.

Als er twee of meer MPP-trackers met overspanningsbeveiligingsmodulen worden beveiligd, wordt de afleidstroom nog een keer verdeeld. Hierdoor kan evt. een kleinere overspanningsbeveiligingsmodule worden gebruikt.

Onze overspanningsbeveiligingsmodulen kunt u ook kant-en-klaar in een opbouwbehuizing bestellen. Voor vele omvormers bieden wij de geschikte box. Selecteer simpelweg uw omvormer en wij laten u de geschikte boxen zien.

Overspanningsbeveiligingsmodulen voor interfaces

Naast de vier installatielocaties van overspanningsbeveiligingsmodulen voor PV-installaties die tot nu toe zijn belicht, is er nog een gebied dat u niet mag vergeten:
De bescherming van communicatie-interfaces wordt niet altijd door normen voorgeschreven, maar wordt sterk aanbevolen. Zelfs via een netwerkkabel of een dunne stuurkabel kan de elektronica van de omvormer beschadigd raken door overspanningen en daardoor het bedrijf van de PV-installatie verstoren.

Digitale ingangen voor vermogensregeling, een weerstation, Ethernet, RS-485: dat zijn allemaal voorbeelden van gebruikelijke interfaces die moeten worden beveiligd.





TTC-6P-2X1-F-M-24DC-PT-I
TTC-6P-3-HF-F-M-12DC-PT-I
DT-LAN-CAT.6+
TTC-6P-2X1-F-M-24DC-PT-I

TTC-6P-3-HF-F-M-12DC-PT-I

DT-LAN-CAT.6+

Interfacebeveiliging Digitale signalen RS-485 (2-draads) Gigabit-Ethernet (tot 10 Gbit/s)
Artikelnr. 2906794 2906796 2881007
