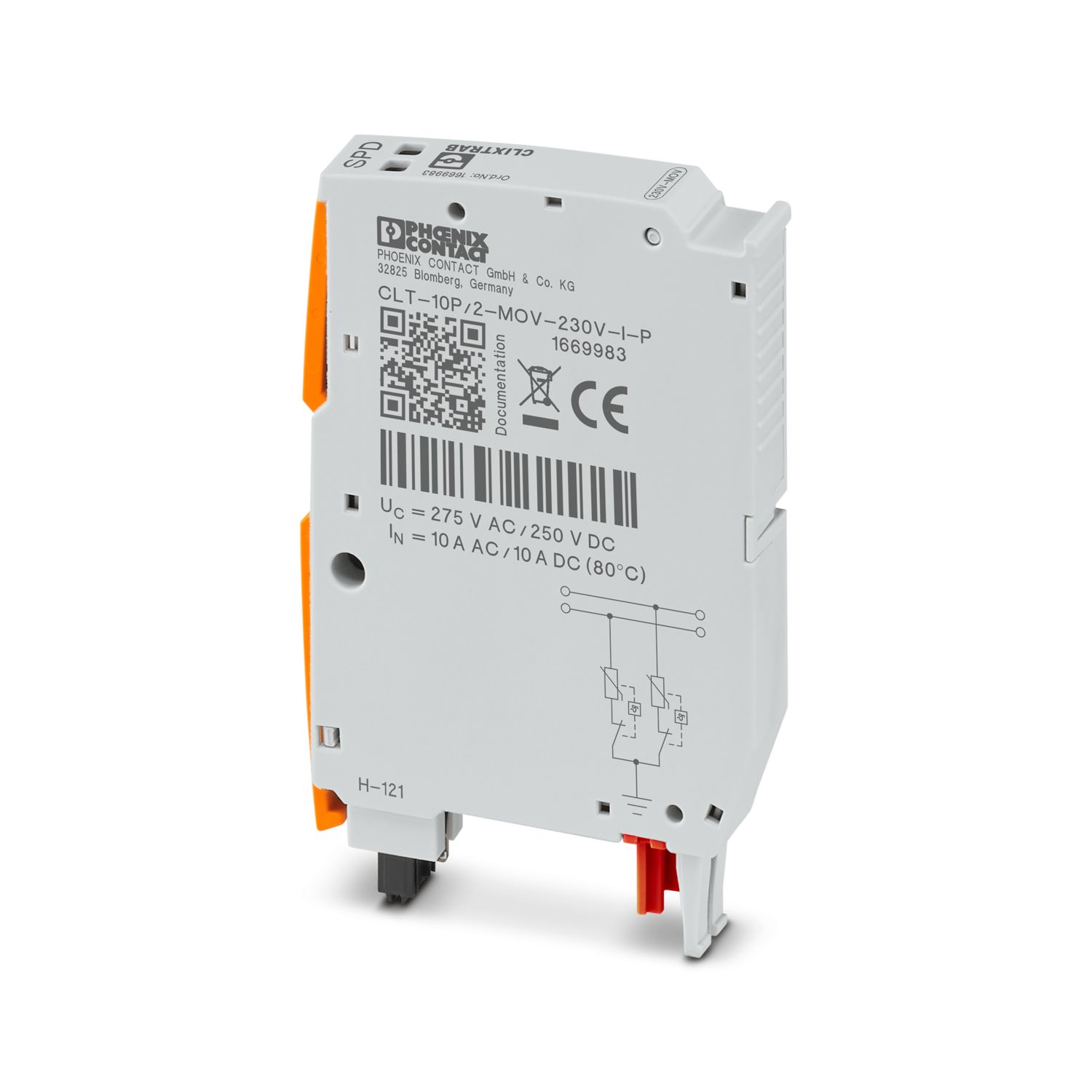

CLT-10P/2-MOV-230V-I-P
-
Overspanningsbeveiligingssteker
1669983

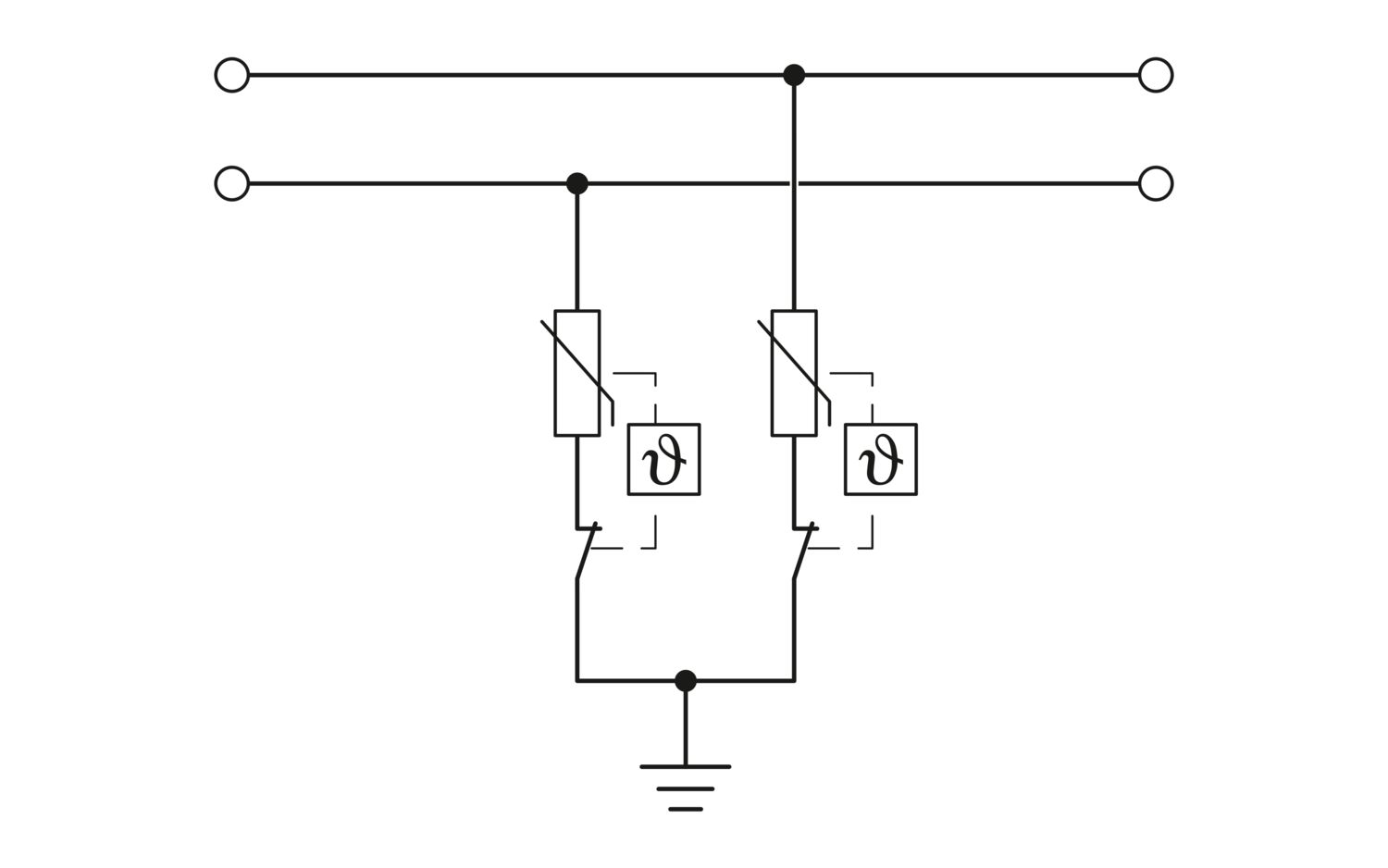

Overspanningsbeveiligingssteker direct steekbaar op 2 aansluitklemmen met geïntegreerde statusindicatie op de module voor een 2-aderig aardpotentiaalvrij gebruikt signaalcircuit met hoge nominale stroom. Nominale spanning: 230 V AC
Voor de werking van dit artikel zijn aanvullende artikelen nodig.
Naar het noodzakelijke toebehoren
Productdetails
| Producttype | Overspanningsbeveiliging voor de M&R-techniek |
| Productfamilie | CLIXTRAB |
| IEC-testklasse | C1 |
| C2 | |
| C3 | |
| D1 | |
| bouwvorm | moduul voor railmontage, tweedelig steekbaar |
| Isolatie-eigenschappen | |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 |
| nominale spanning UN | 240 V AC |
| Aansluitmethode | steekbaar |

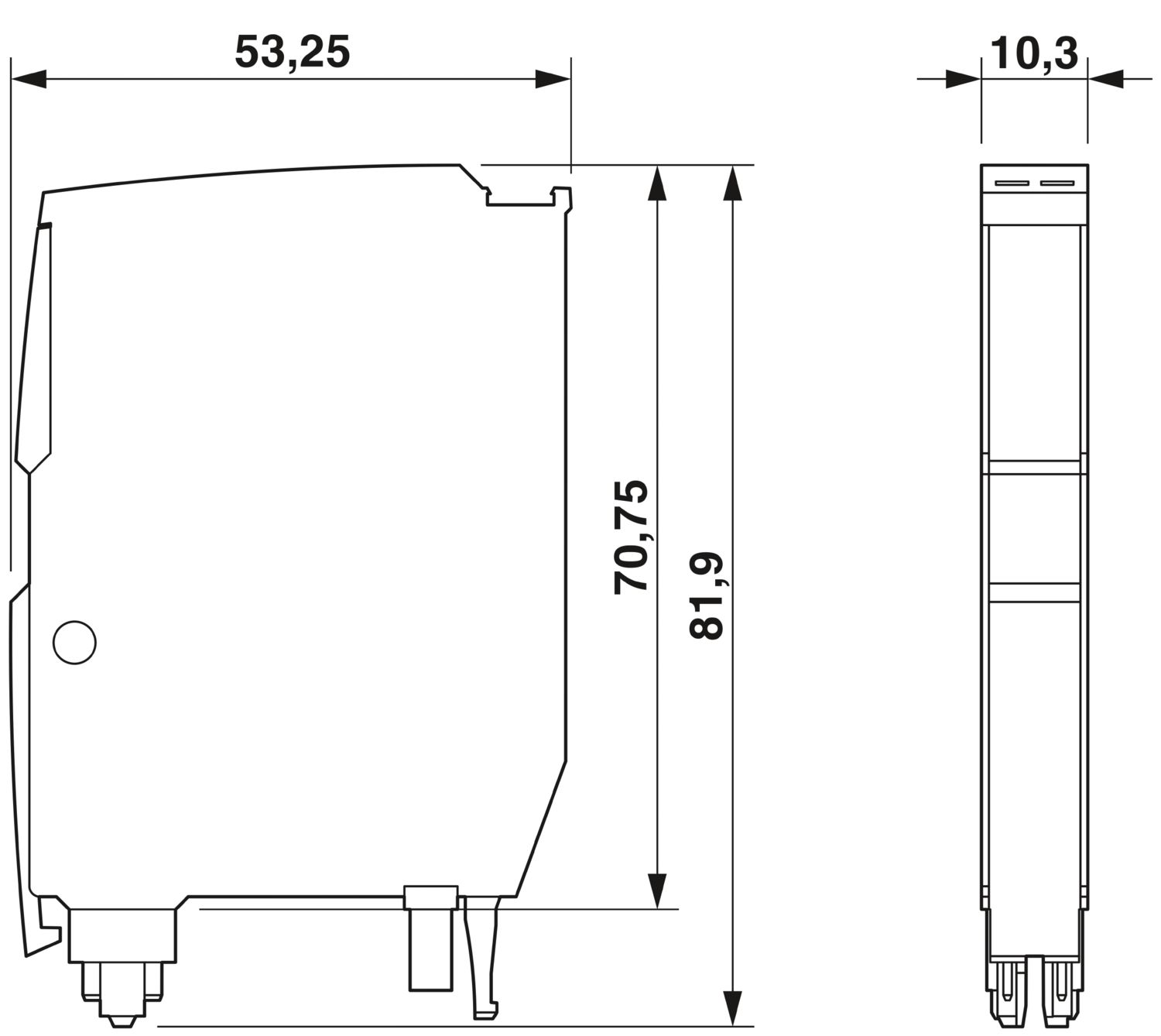

| Maatschets |
|
| Breedte | 10,3 mm |
| Hoogte | 53,25 mm |
| diepte | 81,9 mm |
| Kleur | lichtgrijs (RAL 7035) |
| Brandbaarheidsklasse volgens UL 94 | V-0 |
| Isolatiemateriaal | PA 6.6+GV 20 % |
| materiaal behuizing | PA 6.6+GV 20 % |
| Mechanische gegevens | |
| open zijwand | Nee |
| Maximale continue spanning UC | 250 V DC |
| 275 V AC | |
| Nominale stroom | 10 A AC (80 °C / 10 A AC C) |
| 6 A DC (80 °C / 6,3 A DC F) | |
| 10 A DC (80 °C / 10 A DC D01 gR) | |
| Effectieve bedrijfsstroom IC bij UC | ≤ 2 µA |
| aardstroom IPE | ≤ 4 µA |
| totaalafleidstootstroom Itotal (8/20) µs | 6 kA |
| beveiligingsniveau Up (ader-aarde) | ≤ 950 V (C1 - 1,5 kV / 750 A) |
| ≤ 1,2 kV (C2 - 6 kV / 3 kA) | |
| ≤ 900 V (C3 - 50 A) | |
| aanspreektijd tA (ader-aarde) | ≤ 100 ns |
| tussenschakeldemping aE, asymm. | typ. 0,3 dB (≤ 700 kHz/150 Ω) |
| Grensfrequentie fg (3 dB), asym. (signaalmassa) in het 150 Ω-systeem | typ. 2,4 MHz |
| capaciteit (ader-signaalmassa) | typ. 900 pF |
| melding overspanningsbeveiliging defect | optisch |
| max. vereiste voorzekering | 10 A AC (C) |
| 6,3 A DC (F) | |
| 10 A DC (D01 gR) | |
| Stootstroomvastheid (ader-aarde) | C1 - 1,5 kV / 750 A |
| C2 - 6 kV / 3 kA | |
| C3 - 50 A | |
| D1 - 500 A |
| Omgevingsomstandigheden | |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 80 °C |
| hoogtepositie | ≤ 2000 m (amsl) |
| Toelaatbare luchtvochtigheid (bedrijf) | 5 % ... 95 % |
| schok (bedrijf) | 5g (halfsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| 10g (Halfsinus/8 ms/3x ±X, ±Y, ±Z) | |
| 5g (Halfsinus/30 ms/3x ±X, ±Y, ±Z) | |
| trillingen (bedrijf) | 0,58g (5 ... 150 Hz / 5 h / X, Y, Z) |
| 1g (5 ... 2000 Hz / 5 h / X, Y, Z) | |
| normen/bepalingen | IEC 61643-21 |
| Opmerking | 2000 + rectificatie 2001 + A1:2008, gemodificeerd + A2:2012 |
| normen/bepalingen | EN 61643-21 |
| Opmerking | 2001 + A1:2009 + A2:2013 |
| montagetechniek | op basiselement |
Uw voordelen
Eenvoudige installatie dankzij Push-in-aansluitklemmen met steekbare overspanningsbeveiliging
Maximale beschikbaarheid van de installatie dankzij krachtige beveiligingsschakeling met geïntegreerde overbelastingsbeveiliging
Snelle en eenvoudige diagnose dankzij de optionele afstandsmelding voor de integratie in digitale infrastructuren
Van drie maakt u twee - met slechts twee aansluitklemmen kunt u twee signaalcircuits op een bouwbreedte van 10,3 mm beveiligen
Toekomstbestendig - voldoet aan internationale normen en richtlijnen, zoals aan IEC 61643-21
