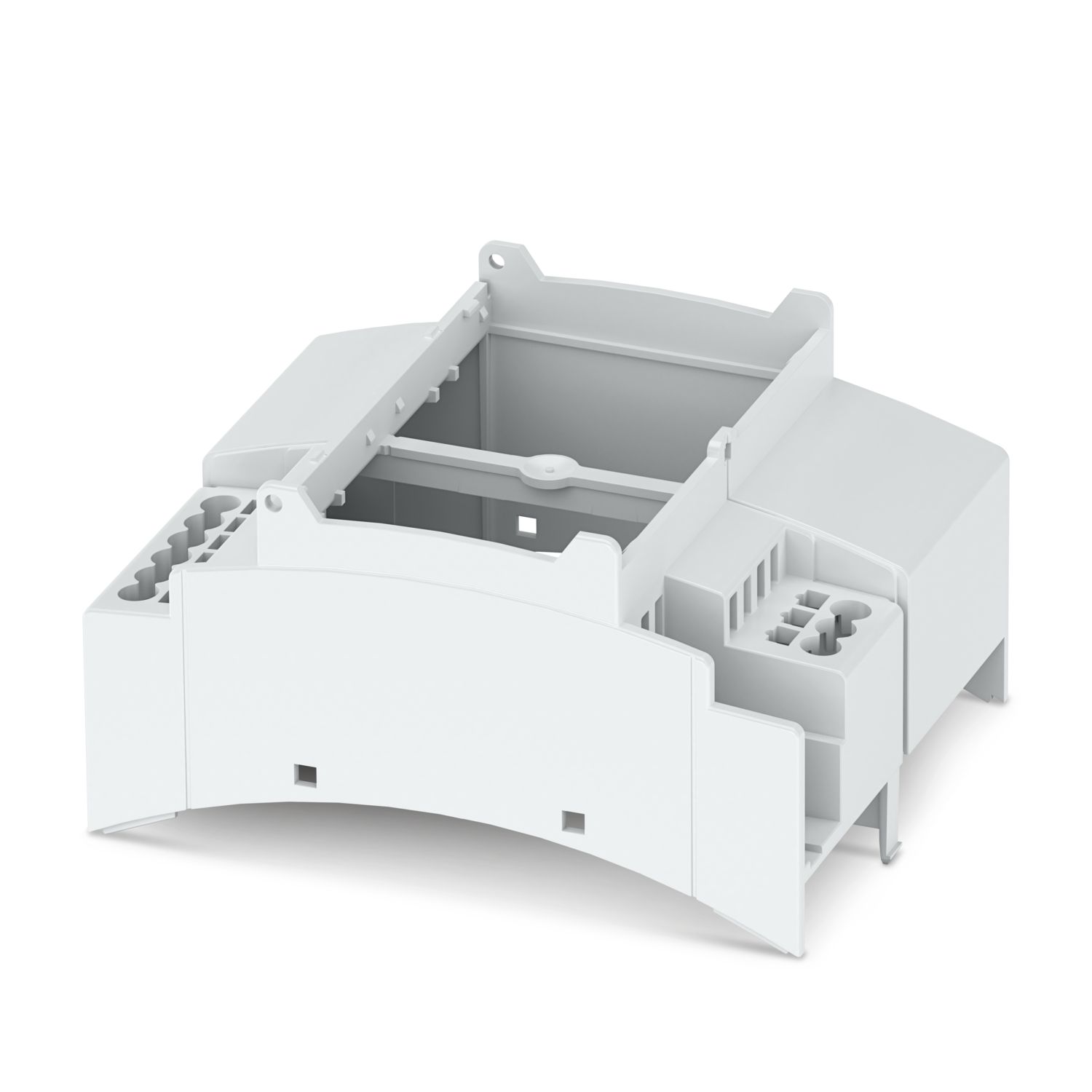

BC 71,6 OT 2P2K00C KMGY
-
Bovenste behuizingsdeel
1340864
DIN-railbehuizing voor toepassing in installatieverdelers volgens DIN 43880, modulair bovenste behuizingsdeel, SPT-THR, breedte: 71,6 mm, hoogte: 89,7 mm, diepte: 54,85 mm, kleur: lichtgrijs (vergelijkbaar RAL 7035)
Voor de werking van dit artikel zijn aanvullende artikelen nodig.
Naar het noodzakelijke toebehoren
Productdetails
| Montage-instructie | Let op de gebruikersinformatie in de downloadsectie. |
| Producttype | Bovenste behuizingsdeel |
| Behuizingstype | DIN-railbehuizing voor toepassing in installatieverdelers volgens DIN 43880 |
| Behuizingsserie | BC |
| Productfamilie | BC 71,6.. |
| aantal polen | 9 |
| Max. aantal polen | 9 (rastermaat: 5 mm) |
| uitvoering | modulair bovenste behuizingsdeel, SPT-THR |
| Ventilatieopening aanwezig | ja |
| Maatschets |
|
| Breedte | 71,6 mm |
| Hoogte | 89,7 mm |
| diepte | 54,85 mm |
| Deeleenheid | 4 TE |
| Printplaatontwerp | |
| Printplaatdikte | 1,4 mm ... 1,8 mm |
| Kleur (Behuizing) | lichtgrijs (RAL 7035) |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| materiaal behuizing | PC |
| Oppervlakte-toestand | onbehandeld |
| Trillingstest | |
| testspecificatie | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequentie | 10 - 150 - 10 Hz |
| sweep-snelheid | 1 octaaf/min. |
| amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Versnelling | 2g (58,1 Hz ... 150 Hz) |
| testduur per as | 2,5 h |
| testrichtingen | X-, Y- en Z-as |
| Gloeidraadtest | |
| testspecificatie | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| temperatuur | 850 °C |
| inwerkingsduur | 30 s |
| mechanische bestendigheid/valtrommel | |
| testspecificatie | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| valhoogte | 50 cm |
| frequentie | 50 |
| Schokken | |
| testspecificatie | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| schokvorm | halfsinus |
| Versnelling | 15g |
| schokduur | 11 ms |
| Aantal schokken per richting | 3 |
| testrichtingen | X-, Y- en Z-as (pos. en neg.) |
| beschermklasse (IP-code) | |
| testspecificatie | DIN EN 60529 (VDE 0470-1):2014-09 |
| Omgevingsomstandigheden | |
| Max. te bereiken IP-code | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 105 °C (afhankelijk van de warmtedissipatie) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 70 °C |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 95 % |
| Type printplaatbevestiging | vergrendeling |
| printplaatdikte | 1,4 mm ... 1,8 mm |
| montagetechniek | Inklikken |
| verpakkingsmethode | verpakt in karton |
| soort verpakking | Karton |
Uw voordelen
Op SPT-THR afgestemde behuizingen maken een snelle ontwikkeling van apparaten mogelijk en de optimale bescherming van de elektronica
Specifieke configuratie per behuizingkamer voor talrijke toepassingen in de gebouwenautomatisering
Normconforme behuizingsafmetingen en inbouwmaten voor toepassing in installatieverdelers
Eenvoudig naar uw specifieke artikel: maak gebruik van de intuïtieve onlineconfigurator
