Y-verdelers, 3-polig, niet afgeschermd, connector recht M8, polarisatie: A, op Busconnector recht M8, polarisatie: A en Busconnector recht M8, polarisatie: A, parallelle verdeler
| Producttype | Y-verdelers |
| aantal polen | 3 |
| Aantal kabelAansluitingen | 2 |
| afgeschermd | nee |
| polarisatie | A |
| schroefdraadsoort | M8 |
| Isolatie-eigenschappen | |
| Overspanningscategorie | II |
| vervuilingsgraad | 3 |
| isolatieweerstand | ≥ 10 GΩ |
| nominale spanning UN | 48 V AC |
| 60 V DC | |
| nominale stroom IN | 4 A |
| statusindicatie | nee |
| statusindicatie aanwezig | nee |

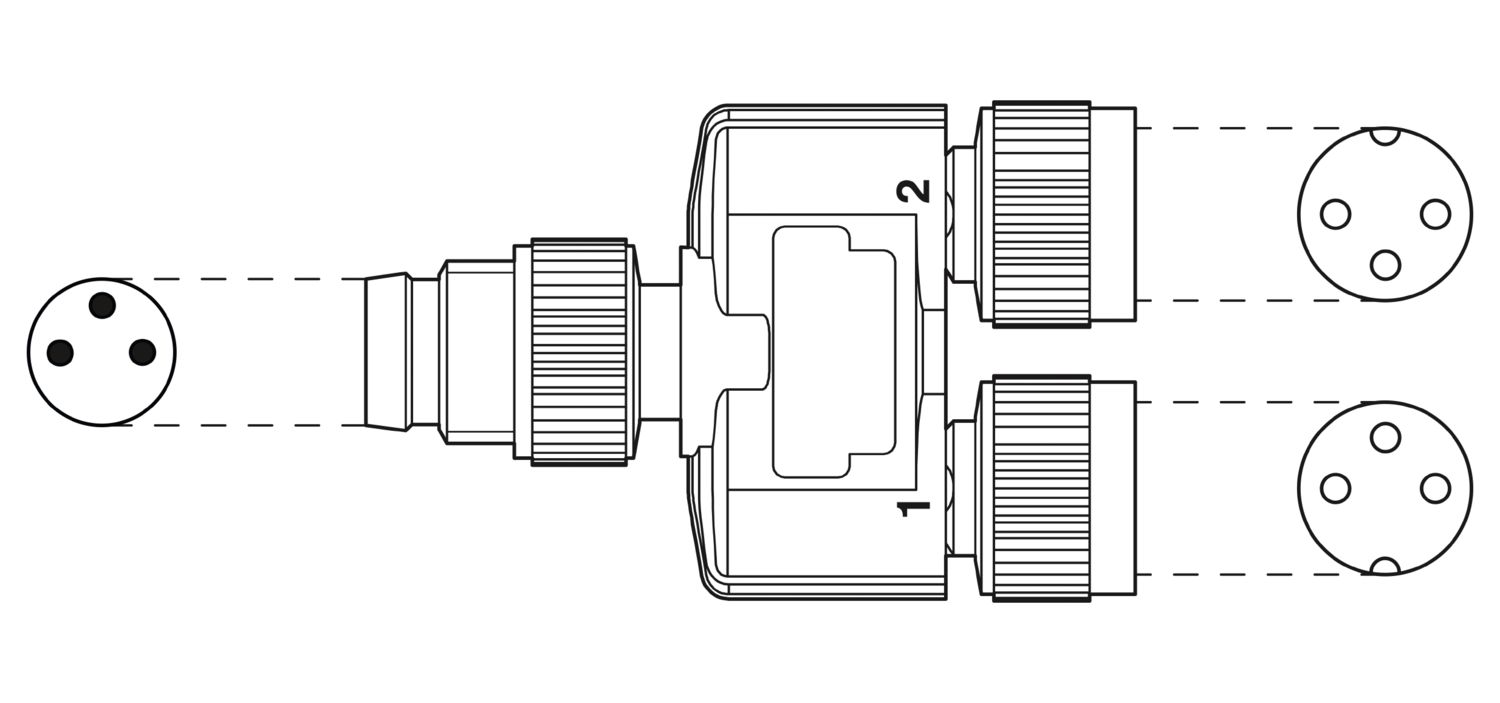

| Maatschets |
|
| Breedte | 22 mm |
| Hoogte | 10 mm |
| lengte | 33,7 mm |
| middenafstand | 12 mm |
| Brandbaarheidsklasse volgens UL 94 | HB |
| materiaal afdichting | NBR |
| materiaal behuizing | TPU, moeilijk ontvlambaar, zelfdovend |
| materiaal contact | CuZn |
| materiaal contactoppervlak | Ni/Au |
| materiaal contactblok | TPU GF |
| Materiaal wartel | zinkspuitgietwerk, vernikkeld |
| Aansluiting 1 | |
| bouwvorm | connector recht M8 |
| Type polarisatie | A |
| Aansluiting 2 | |
| bouwvorm | Busconnector recht M8 |
| Type polarisatie | A |
| Aansluiting 3 | |
| bouwvorm | Busconnector recht M8 |
| Type polarisatie | A |
| Mechanische gegevens | |
| steekcycli | ≥ 100 |
| Omgevingsomstandigheden | |
| beschermklasse | IP65 |
| IP67 | |
| omgevingstemperatuur (bedrijf) | -25 °C ... 90 °C (steker/bus) |
| normcode | M8-connector |
| normen/bepalingen | IEC 61076-2-104 |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 30 V | 4 A |
| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 30 V | 4 A |
