cULus Listed
Toelatings-ID: E335024| Nominale spanning UN | Nominale stroom IN | Doorsnede AWG | Doorsnede mm2 | |
|---|---|---|---|---|
| 30 V | 0,5 A |
NBC-P12FSD/ 0,3-93E/R4AC
-
Netwerkkabel
1224266

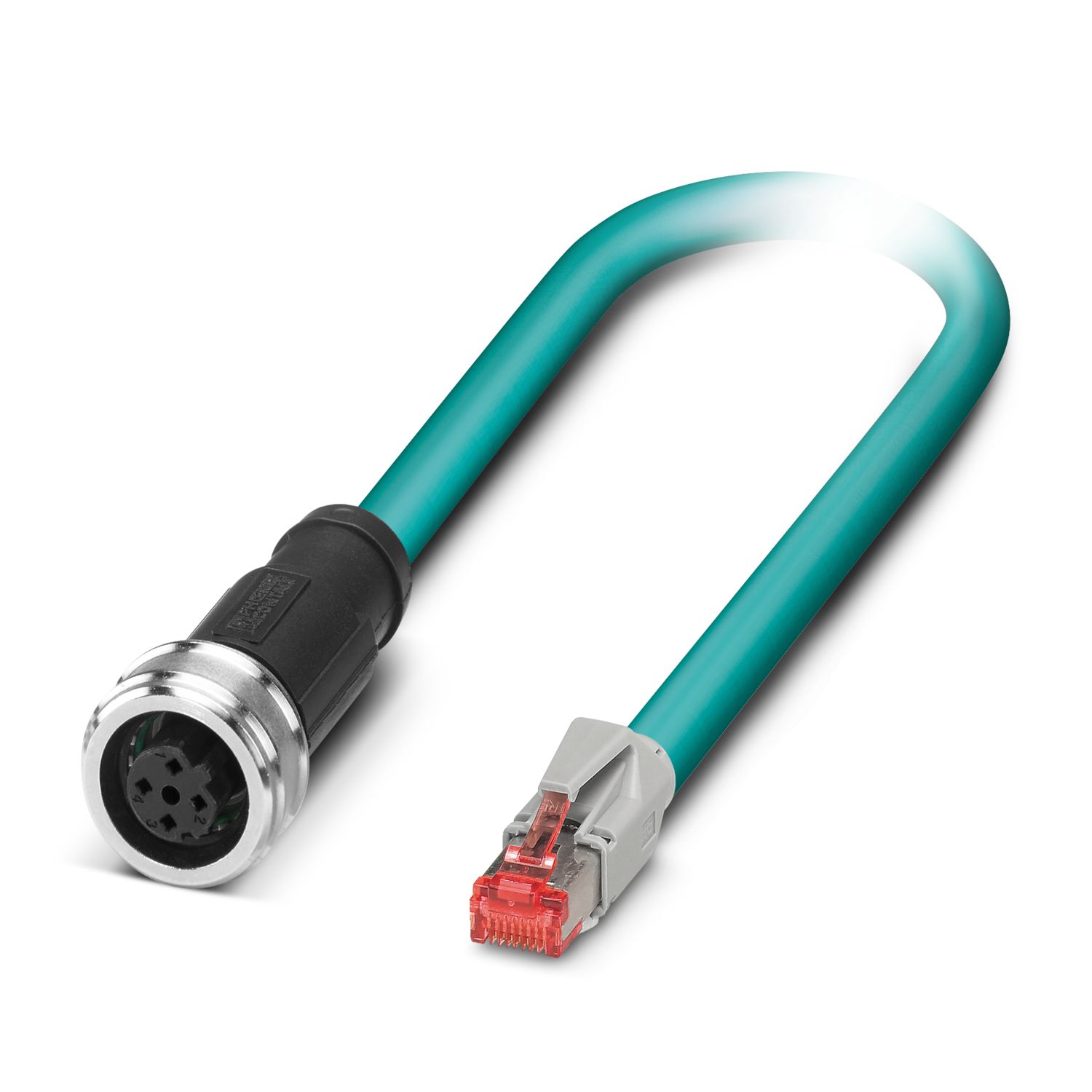

Netwerkkabel, Ethernet CAT5 (100 Mbit/s), 4-polig, PUR halogeenvrij, waterblauw RAL 5021, afgeschermd (Advanced Shielding Technology), Busconnector recht M12 push-pull, polarisatie: D / IP67, op connector recht RJ45 / IP20, kabellengte: 0,3 m
Productdetails
| Producttype | Datakabel geconfectioneerd |
| toepassing | Standaard |
| sensortype | Ethernet |
| aantal polen | 4 |
| afgeschermd | ja |
| Signaalsoort/categorie | Ethernet CAT5 (IEC 11801), 100 Mbit/s |
| nominale spanning UN | 48 V AC |
| 60 V DC | |
| nominale stroom IN | 1 A |
| overdrachtsmedium | Koper |
| Aansluiting 1 | |
| Maatschets |
Poolschema bus M12, 4-polig, D-gepolariseerd, buszijde
|
| uitvoering | M12 Busconnector, recht, 4-polig, afgeschermd (Advanced Shielding Technology), push-pull, Polarisatie: D |
| aantal polen | 4 |
| afgeschermd | ja |
| Afscherming | Advanced Shielding Technology |
| Signaalsoort/categorie | Ethernet CAT5 (IEC 11801), 100 Mbit/s |
| steekcycli | ≥ 100 |
| isolatieweerstand | ≥ 100 MΩ |
| overspanningscategorie | II |
| vervuilingsgraad | 3 |
| materiaal Contact | CuSn |
| materiaal Contactoppervlak | Ni/Au |
| materiaal Contactblok | PA 6.6 |
| materiaal Handgreep | TPU, moeilijk ontvlambaar, zelfdovend |
| materiaal Afdichting | FKM |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| beschermklasse | IP65 |
| IP67 | |
| omgevingstemperatuur (bedrijf) | -25 °C ... 85 °C |
| normcode | M12-connector |
| normen / bepalingen | IEC 61076-2-010 |
| Aansluiting 2 | |
| Maatschets |
Poolschema steker RJ45
|
| uitvoering | RJ45 connector, recht |
| Signaalsoort/categorie | Ethernet CAT5 (IEC 11801), 100 Mbit/s |
| steekcycli | ≥ 750 |
| isolatieweerstand | ≥ 100 MΩ |
| overspanningscategorie | I |
| vervuilingsgraad | 2 |
| materiaal Contact | CuSn |
| materiaal Contactoppervlak | Ni/Au |
| materiaal Contactblok | PC |
| materiaal Behuizing | PA |
| Brandbaarheidsklasse volgens UL 94 | V2 |
| beschermklasse | IP20 |
| omgevingstemperatuur (bedrijf) | -25 °C ... 60 °C |
| kabellengte | 0,3 m |
| Ethernet flexibel CAT5, 2-parig [93E] | |
| Maatschets |
|
| Kabelgewicht | 42 kg/km |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Kabelnormen/-bepalingen | elektrische vereisten EN 50288-2-2 |
| aantal polen | 4 |
| afgeschermd | ja |
| Kabeltype | Ethernet flexibel CAT5, 2-parig [93E] |
| Aderopbouw | 2x2xAWG26/7, SF/UTP |
| signaal-looptijd | 5,3 ns/m |
| aderopbouw signaalleiding | 7x 0,16 mm |
| AWG signaalleiding | 26 |
| aderdoorsnede | 2x 2x 0,14 mm² |
| aderdiameter inclusief isolatie | 0,98 mm |
| kabelbuitendiameter | 6,40 mm ±0,2 mm |
| buitenmantel, materiaal | PUR |
| buitenmantel, kleur | waterblauw RAL 5021 |
| materiaal aders | blanke Cu-litzendraad |
| materiaal aderisolatie | PE-schuim |
| afzonderlijke ader, kleur | wit/oranje-oranje, wit/groen-groen |
| wanddikte buitenmantel | 1,20 mm |
| Getwiste aderparen | 2 aders tot aderpaar getwist |
| compleet getwist | 2 aderparen met 2 x opvulling naar de kern |
| optische schermafdekking | 70 % |
| isolatieweerstand | ≥ 500 MΩ*km |
| koppelingsweerstand | ≤ 100,00 mΩ/m (bij 10 MHz) |
| Lusweerstand | ≤ 290,00 Ω/km |
| Impedantie | 100 Ω ±5 Ω (bij 100 MHz) |
| kabelcapaciteit | ca. 45 nF/km (bij 1 kHz) |
| nominale spanning kabel | ≤ 100 V (piekwaarde, niet voor sterkstroomdoeleinden) |
| Testspanning ader/ader | 700 V (50 Hz, 1 min.) |
| Testspanning ader/ader-afscherming | 700,00 V (50 Hz, 1 min.) |
| stroombelastbaarheid kabel | 2,00 A (volgens DIN VDE 0891-1) |
| minimale buigradius, vast gelegd | 4 x D |
| minimale buigradius, flexibel gelegd | 8 x D |
| kleinste buigradius, permanent gelegd | 26 mm |
| kleinste buigradius, flexibel gelegd | 52 mm |
| Trekvastheid | ≤ 80 N |
| Overspraakdemping (NEXT) | 65,3 dB (bij 1 MHz) |
| 56,3 dB (bij 4 MHz) | |
| 50,3 dB (bij 10 MHz) | |
| 47,2 dB (bij 16 MHz) | |
| 45,8 dB (bij 20 MHz) | |
| 42,9 dB (bij 31,25 MHz) | |
| 38,4 dB (bij 62,5 MHz) | |
| 35,3 dB (bij 100 MHz) | |
| gecumuleerde demping PSNEXT-overspraak | 62,3 dB (bij 1 MHz) |
| 53,3 dB (bij 4 MHz) | |
| 47,3 dB (bij 10 MHz) | |
| 44,2 dB (bij 16 MHz) | |
| 42,8 dB (bij 20 MHz) | |
| 39,9 dB (bij 31,25 MHz) | |
| 35,4 dB (bij 62,5 MHz) | |
| 32,3 dB (bij 100 MHz) | |
| reflectiedemping (RL) | 23 dB (bij 4 MHz) |
| 24,1 dB (bij 8 MHz) | |
| 25 dB (bij 10 MHz) | |
| 25 dB (bij 16 MHz) | |
| 25 dB (bij 20 MHz) | |
| 23,6 dB (bij 31,25 MHz) | |
| 21,5 dB (bij 62,5 MHz) | |
| 20,1 dB (bij 100 MHz) | |
| schermdemping | 3,2 dB (bij 1 MHz) |
| 6 dB (bij 4 MHz) | |
| 9,5 dB (bij 10 MHz) | |
| 12,1 dB (bij 16 MHz) | |
| 13,6 dB (bij 20 MHz) | |
| 17,1 dB (bij 31,25 MHz) | |
| 24,8 dB (bij 62,5 MHz) | |
| 32 dB (bij 100 MHz) | |
| Halogeenvrij | volgens IEC 60754-1 |
| vlambestendigheid | volgens IEC 60332-1-2 |
| volgens UL VW1 | |
| conform UN ECE-R 118.03 | |
| oliebestendigheid | volgens EN 60811-2-1 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 80 °C (kabel, vaste montage) |
| -20 °C ... 80 °C (kabel, flexibele montage) | |
| omgevingstemperatuur (montage) | -20 °C ... 80 °C |
