cUL認証済み
認証ID: E118976| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 24 V |
UL 認証
認証ID: E118976| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 24 V |

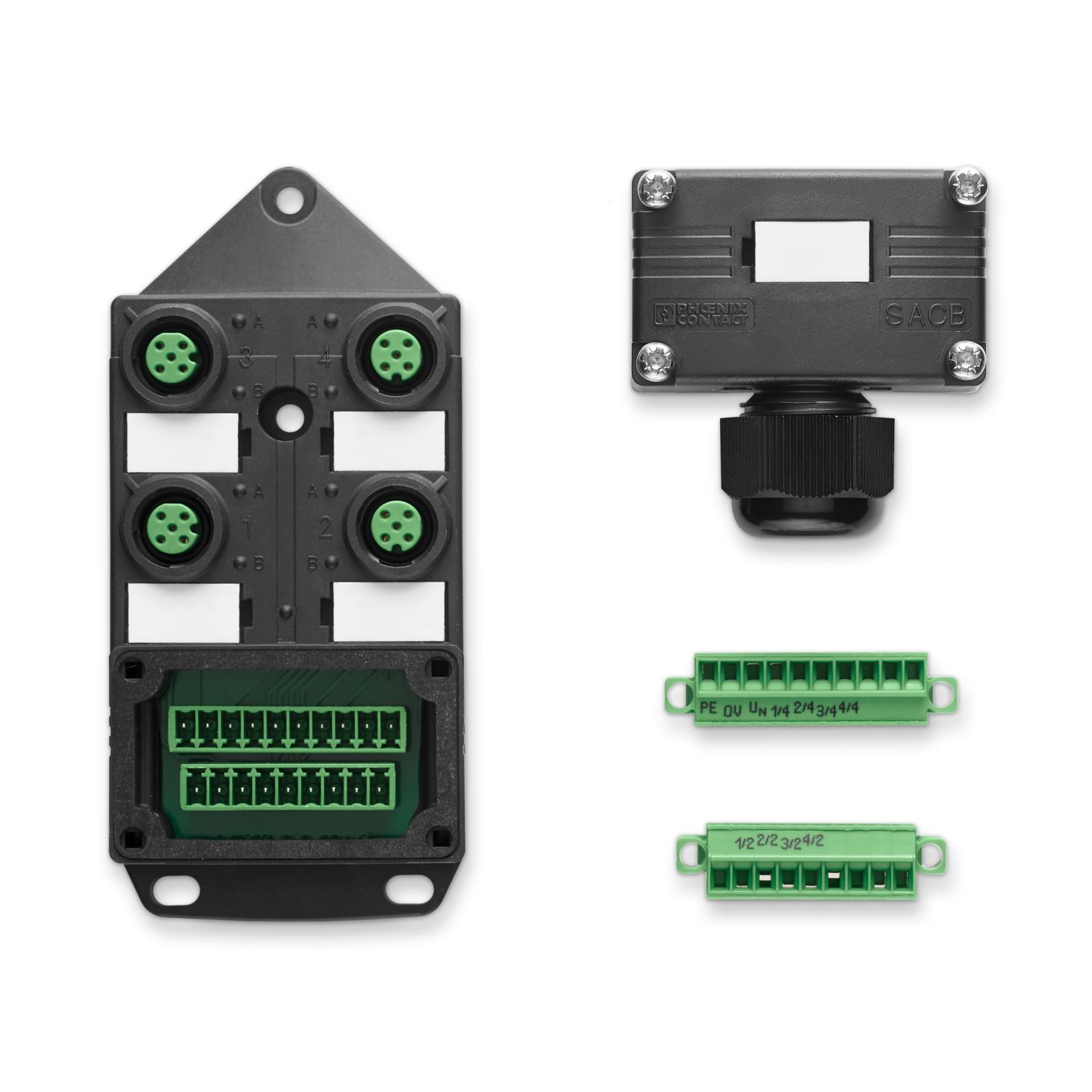

SACB-4/ 8-L-C SCO P
-
分岐ボックス
1452819
分岐ボックス、 アプリケーション： 標準、 接続方式: M12メスコネクタ プラスチック製、 スロット数: 4、 極数: 5、 キーイング: A、 スロット割当て: ダブル、 状態表示: あり、 PNP; マスターケーブル接続: プラグ式ネジ接続 180°、 シールド: なし
製品の詳細
| 資料作成に関する注記 | 使用するプリント基板用コネクタについての詳細は、MC 1,5/10-STF-3,5 (1847204)の技術データをご参照ください。 |
| 組立てに関する注意事項 | 注記： ケーブル配線の際は、許容曲げ半径を守ってください。曲げ力が強すぎると、保護等級が損なわれることがあります。コネクタ上流側の機械的負荷を軽減してください（例：結束バンドを使用するなどの手段で）。 |
| アプリケーションノート | 未使用のスロットは試運転前に塞いでください。適切なシール用品は「アクセサリ」にあります。 |
| 製品ライン | 分岐ボックス |
| アプリケーション | 標準 |
| 極数 | 5 |
| スロット数 | 4 |
| キーイング | A |
| LED | はい |
| ローカル診断 | |
| 監視対象機能 | 電源 |
| 光学表示 | 緑色LED |
| 最大動作電圧Umax | 30 V DC |
| ローカル診断 | 電源 緑色LED |
| 状態表示I/O 黄色のLED | |
| 定格電圧UN | 24 V DC |
| 定格電流、合計 | 10 A |
| 各パスの最大定格電流 | 2 A |
| スロットあたり電流容量 | 4 A |
| 電線接続 | |
| センサ/アクチュエータ接続システム | M12メスコネクタ |
| 電線断面積 柔軟な信号ライン | 0.14 mm² ... 1.5 mm² |
| 電線断面積 柔軟な電源 | 0.14 mm² ... 1.5 mm² |
| 電線断面積AWG 柔軟な信号ライン | 26 ... 16 |
| 電線断面積AWG 柔軟な電源 | 26 ... 16 |
| 剥き線長さ 信号ライン | 7 mm |
| 剥き線長さ 電源 | 7 mm |
| シースの剥き線長さ | 50 mm (主幹ケーブル) |
| 締付けトルク、カバーネジ | 1 Nm |
| 締付けトルクスロットセンサ/アクチュエータケーブル | 0.4 Nm |
| ハウジングを固定する取付けねじの締付けトルク | 0.5 Nm |
| 締付けトルク ユニオンナット | 2.5 Nm |
| ピンアサイン | |
| スロット/極 = ケーブル色または接続 | 1 / 4 (A) = WH |
| 1 / 2 (B) = GYPK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RDBU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WHGN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BNGN | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GNYE | |
| 状態表示あり | あり |
| 外形寸法 |
|
| 幅 | 54 mm |
| 高さ | 43 mm |
| 長さ | 117 mm |
| 部材 ねじスリーブ | PBT |
| 部材 ハウジング | PBT |
| 部材 モールドコンパウンド | PUR |
| UL94難燃性クラス | V0 |
| シーリング材 Oリング | NBR |
| コンタクト材質 | 銅合金 |
| コンタクト表面材質 | 金メッキ |
| コンタクトキャリア材質 | PA |
| コンタクトの材質、マスターケーブル側 | 銅合金 |
| コンタクトキャリアの材質、マスターケーブル側 | PA |
| コンタクト表面の材質、マスターケーブル側 | Sn |
| ケーブル外径 | 7 mm ... 12 mm |
| 接続方法 | プラグ式ネジ接続 |
| 周囲条件 | |
| 保護等級 | IP65 |
| IP67 | |
| 使用周囲温度 | -25 °C ... 80 °C |
| M12 | |
| 標準割当て | M12プラグコネクタ |
| 標準/仕様 | IEC 61076-2-101 |
特長
モールドハウジングと高レベル保護でフィールドでのセーフティを実現
すばやく簡単な診断で機器の稼働率が向上し便利
省スペース：2つのセンサを1つのスロットで使用できるダブル配列の分電ボックス
SPEEDCON嵌合方式で取付け時間を短縮
柔軟性：分電ボックスは現場でアッセンブリできるコネクタフード付き
