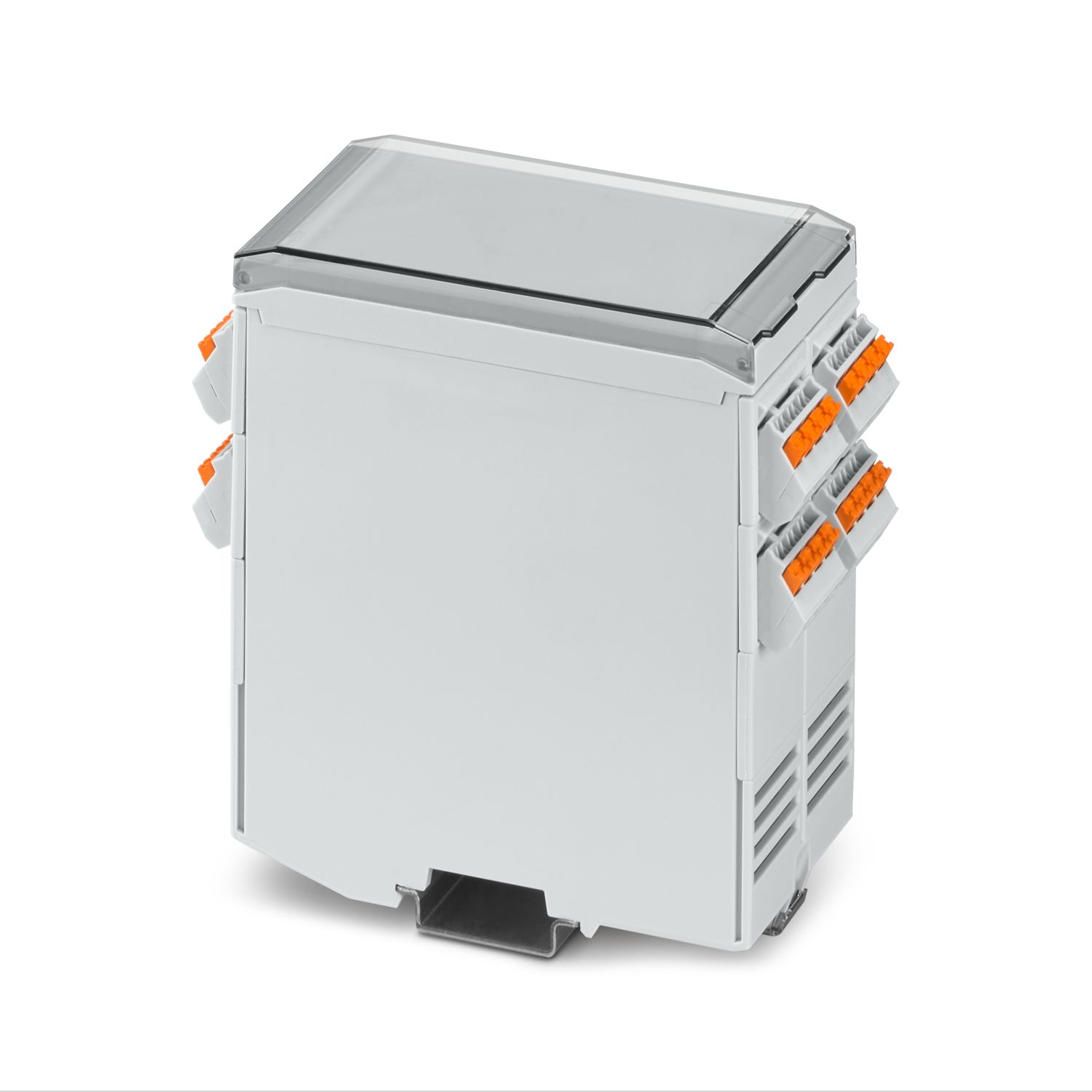

ICS50-SKT-BTL100X110-V-V-7035+8PPC4
-
ハウジングセット
1457226

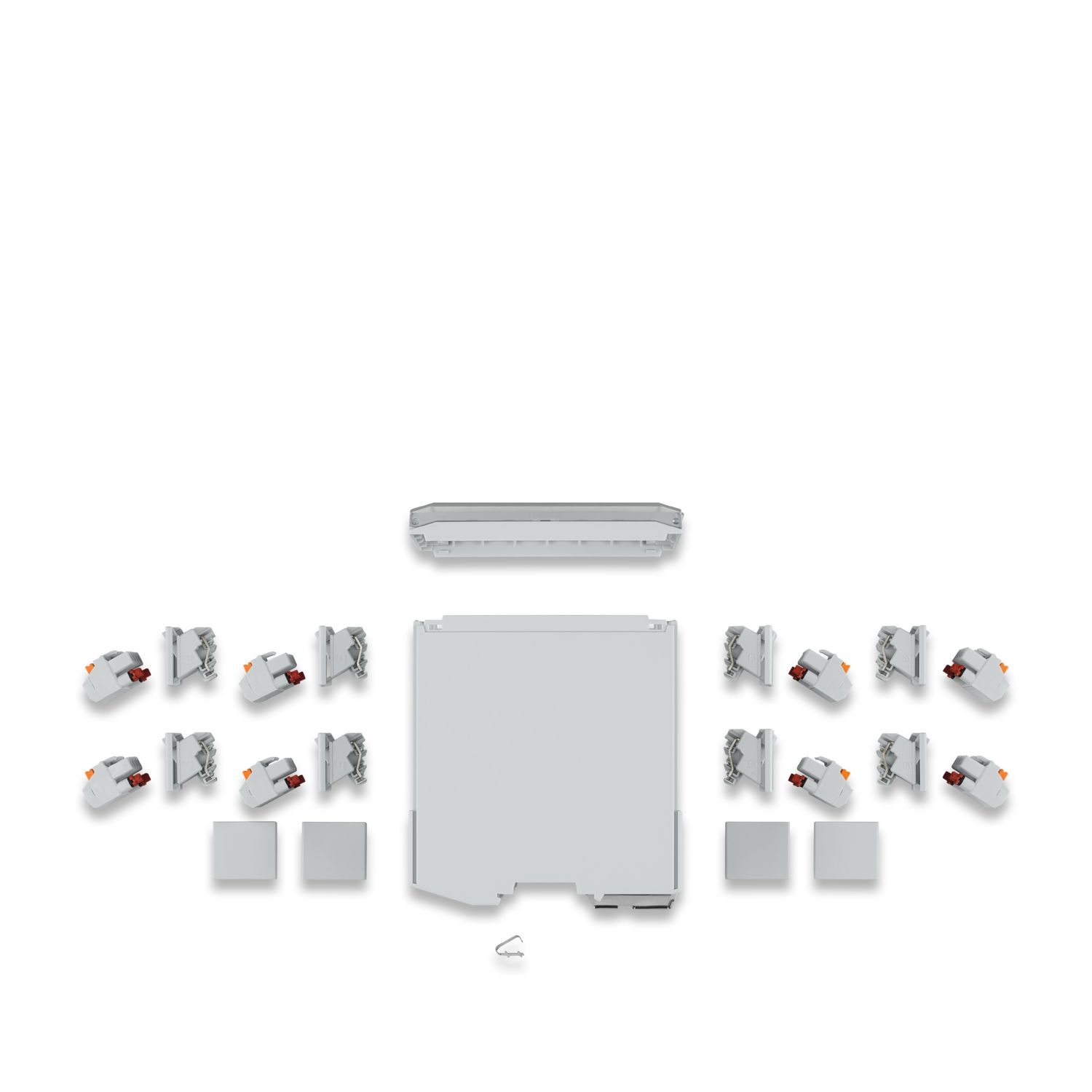

DINレール取付け用ケース、 DINレール取付け用、透明な開閉可能カバー付き、 色: ライトグレー (類似 RAL 7035)、 幅: 50.1 mm、 高さ: 100 mm、 奥行き: 116.7 mm、 4極、Push-inスプリング接続方式、2.5 mm2用のプリント基板用コネクタ x 8を含む、定格電流、電圧：16 A、320 V、 プリント基板表面: 9600 mm2
製品の詳細
| 組立てに関する注意事項 | ダウンロードエリアにある組立指示書に従ってください。 |
| 推奨 | バスコネクタの接触パッド材質、ガルバニックゴールド（ハードゴールド） |
| 概要 | プリント基板の表面仕様はオリエンテーション目的で、基本的なプリント基板に基づいています。ケースには複数のプリント基板を収納することもできます。 |
| 製品ライン | スタッカブルハウジングセット |
| ハウジングタイプ | DINレール取付け用ケース |
| ケースシリーズ | ICS |
| 製品シリーズ | ICS50-..100X.. |
| 極数 | 32 |
| 最大極数 | 32 (ピッチ: 5 mm) |
| 行の数 | 4 |
| 型式 | DINレール取付け用、透明な開閉可能カバー付き |
| 4極、Push-inスプリング接続方式、2.5 mm²用のプリント基板用コネクタ x 8を含む、定格電流、電圧：16 A、320 V | |
| 通気口あり | あり |
| 接続方法 | Push-inスプリング接続方式 |
| 外形寸法 |
|
| 幅 | 50.1 mm |
| 高さ | 100 mm |
| 奥行き | 116.7 mm |
| DINレール上端からの奥行き | 110 mm |
| プリント基板設計 | |
| プリント基板厚 | 1.4 mm ... 1.8 mm |
| 色 (ケース下部パーツ) | ライトグレー (RAL 7035) |
| 色 (ケース本体上部パーツ) | ライトグレー (RAL 7035) |
| 色 (ハウジングカバー) | 透明 |
| UL94難燃性クラス | V0 |
| ハウジングの材質 | PA |
| 表面特性 | 未処理 |
| 周囲条件 | |
| 実現する最大IPコード | IP20 |
| 使用周囲温度 | -40 °C ... 105 °C (電力損失により異なる) |
| 周囲温度（保管時/運搬時） | -40 °C ... 55 °C |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 相対湿度（保管時/運搬時） | 80 % (最大) |
| プリント基板ホルダの数 | 4 |
| プリント基板実装タイプ | ラッチ |
| プリント基板の全表面 | 9600 mm² |
| プリント基板厚 | 1.4 mm ... 1.8 mm |
| 取付けタイプ | DINレール取付け |
| 梱包の種類 | 段ボール梱包 |
| 外部梱包の種類 | カートン |
