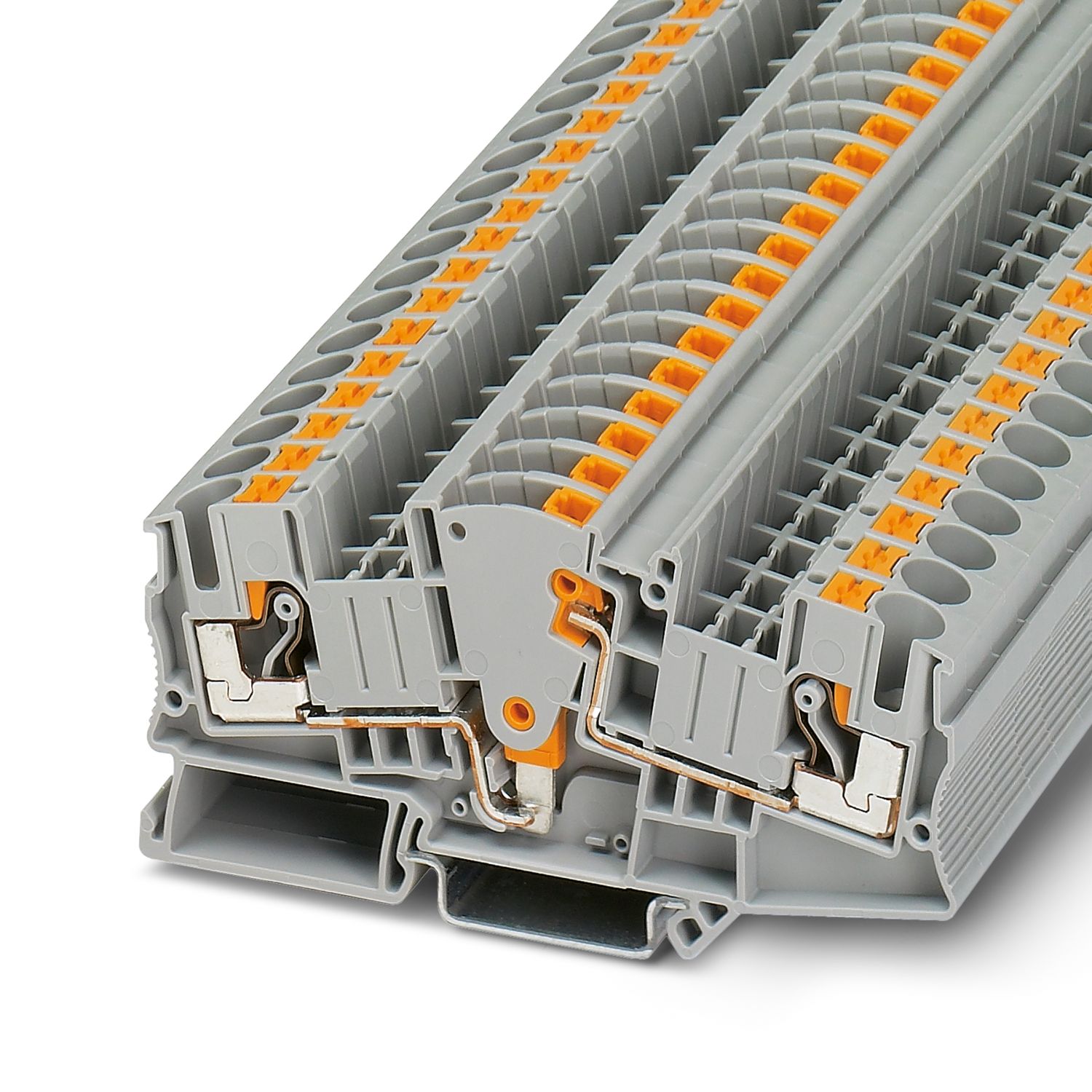

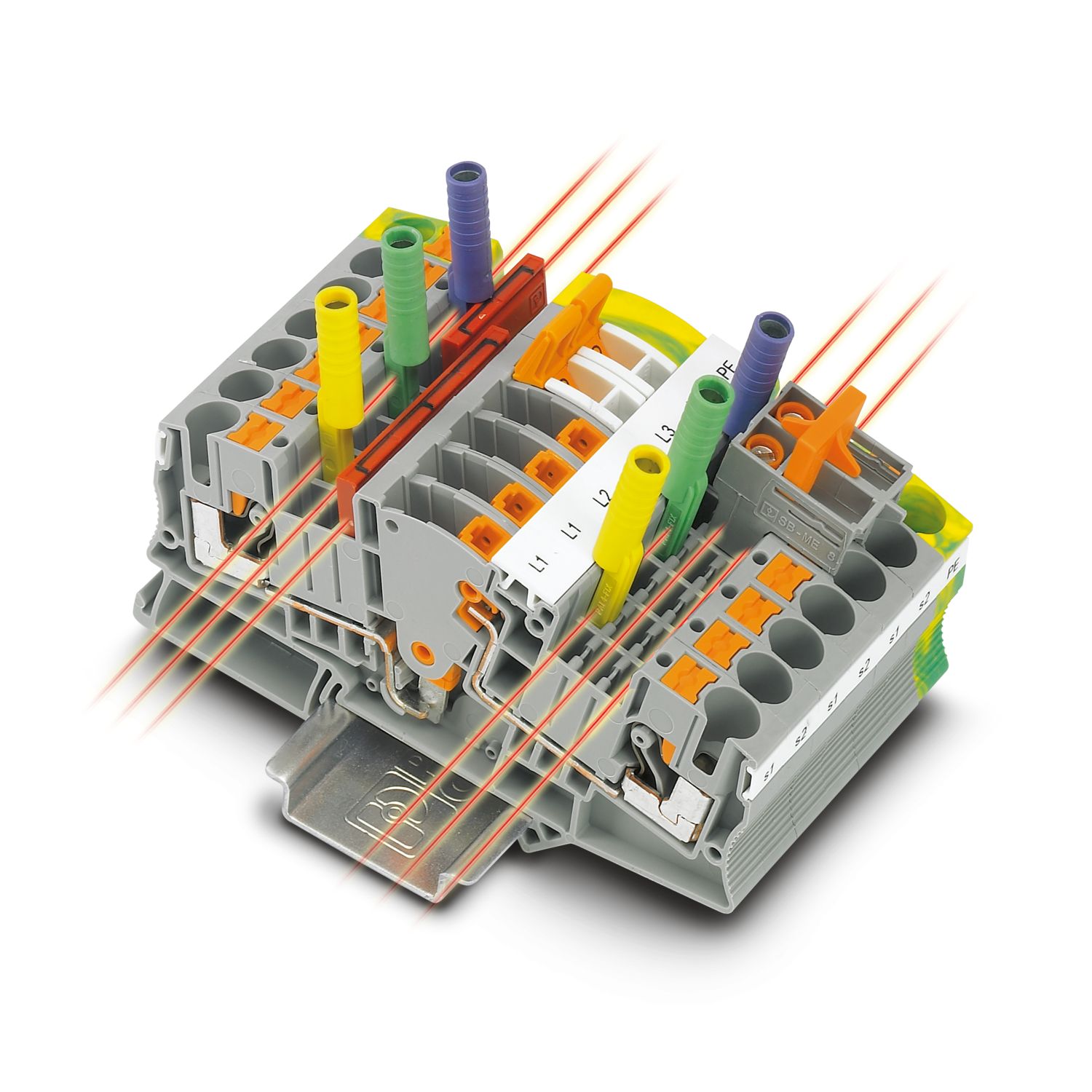

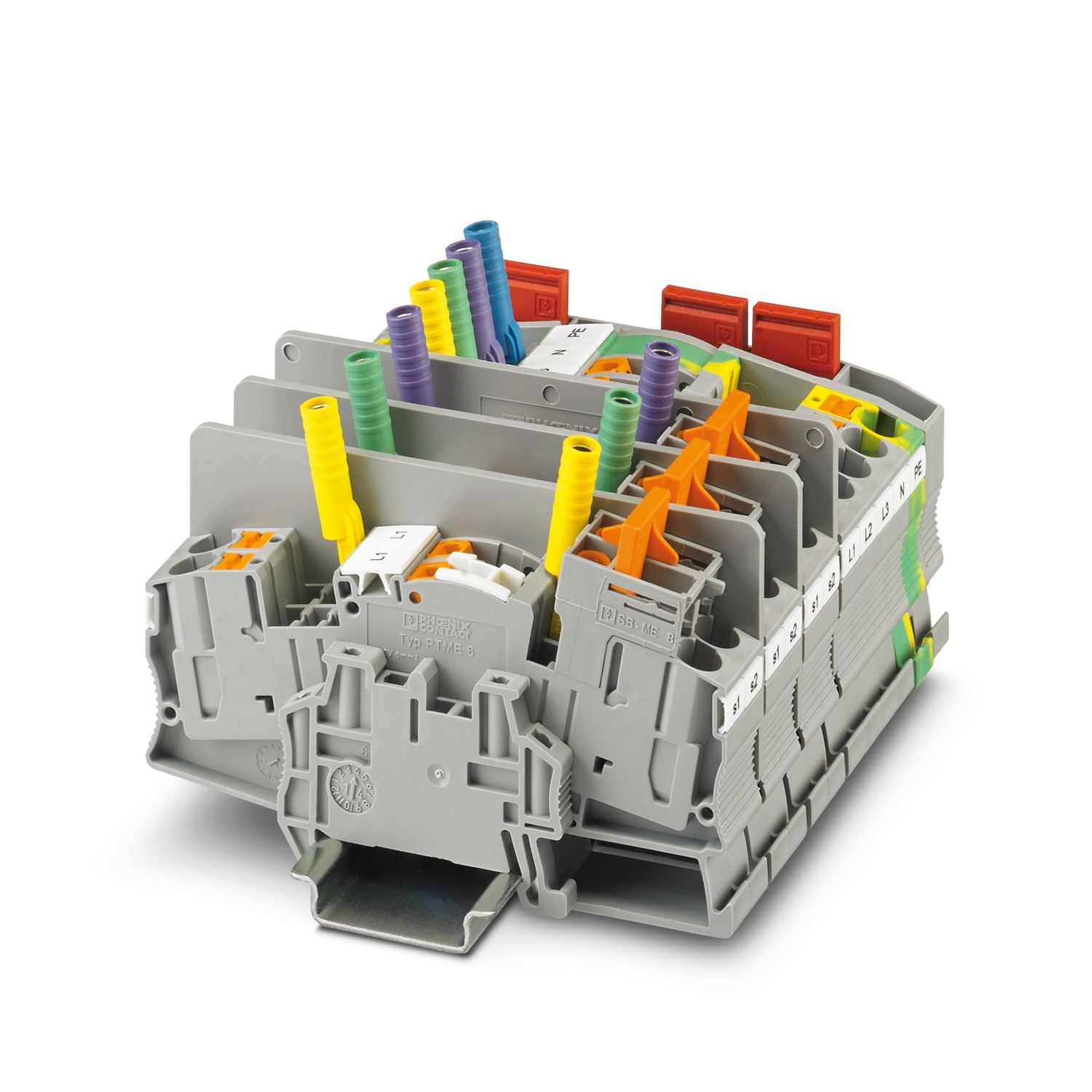

PTME 6 - Morsetto sezionatore per conv. misura

3212170

Morsetto sezionatore per conv. misura, tensione nominale: 500 V, corrente nominale: 30 A, tipo di connessione: Connessione Push-in, 1. piano, Sezione di dimensionamento: 6 mm², sezione: 0,5 mm² - 10 mm² , colore: grigio

Dettagli prodotto

Tipo di prodotto	Morsetti sezion. per convert. di misura
Numero collegamenti	2
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	6 kV
Potenza dissipata massima in condizioni nominali	1,31 W

Numero di connessioni per ogni piano	2
Sezione nominale	6 mm²
1. piano
Lunghezza del tratto da spelare	12 mm
Calibro a tampone	A5
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	0,5 mm² ... 10 mm²
Sezione conduttore AWG	20 ... 8 (convertito secondo IEC)
Sezione conduttore flessibile	0,5 mm² ... 6 mm²
Sezione conduttore flessibile [AWG]	20 ... 10 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,5 mm² ... 6 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,5 mm² ... 6 mm²
Sezione del conduttore flessibile (2 conduttori di sezione identica con puntalino TWIN con collare in plastica)	0,5 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm² ... 1,5 mm²
Corrente nominale	30 A
Corrente di carico massima	30 A (con una sezione conduttore di 10 mm²)
Tensione nominale	500 V
Sezione nominale	6 mm²
1. piano Sezioni di collegamento dirette a innesto
Sezione conduttore rigida	1 mm² ... 10 mm²
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	1 mm² ... 6 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	1 mm² ... 6 mm²

Larghezza	8,2 mm
Spessore della piastra terminale	2,2 mm
Altezza	100,8 mm
Profondità su NS 35/7,5	49,6 mm
Profondità su NS 35/15	57,1 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Tensione di prova valore nominale	7,3 kV
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 4 mm²	0,5 kA
	0,15 kA
	1,25 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	1,89 kV
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	Sì

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 35
Forza di prova valore nominale	5 N
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 giri/min
Giri	135
Sezione conduttore/peso	0,5 mm²/0,3 kg
	6 mm²/1,4 kg
	10 mm²/2 kg
Risultato	Prova superata

Invecchiamento
Cicli di temperatura	192
Risultato	Prova superata
Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2018-05
Spettro	Controllo della vita elettrica categoria 2, montato su carrello
Frequenza	f₁ = 5 Hz fino a f₂ = 250 Hz
Livello ASD	6,12 (m/s²)²/Hz
Accelerazione	3,12g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2018-05
Forma d'urto	Semisinusoidale
Accelerazione	30g
Durata urti	18 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1

Tipo di montaggio	NS 35/15
	NS 35/7,5

Dati commerciali

Codice articolo	3212170
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	BE2233
Codice prodotto	BE2233
Pagina del catalogo	Pagina 116 (C-1-2019)
GTIN	4046356514934
Peso per pezzo (confezione inclusa)	26,884 g
Peso per pezzo (confezione esclusa)	25,92 g
Numero tariffa doganale	85369010
Paese di origine	PL

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Solo conduttori flessibili	500 V	30 A		0,5 - 6
Solo conduttori rigidi	500 V	30 A		0,5 - 10

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	300 V	30 A	24 - 8
Use Group C
	300 V	30 A	24 - 8
Use Group D
	600 V	5 A	24 - 8
Use Group F
	500 V	30 A	24 - 8

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	300 V	30 A	20 - 8
Use Group C
	300 V	30 A	20 - 8
Use Group D
	600 V	5 A	20 - 8

Environmental product compliance

Prodotti compatibili

Accessori

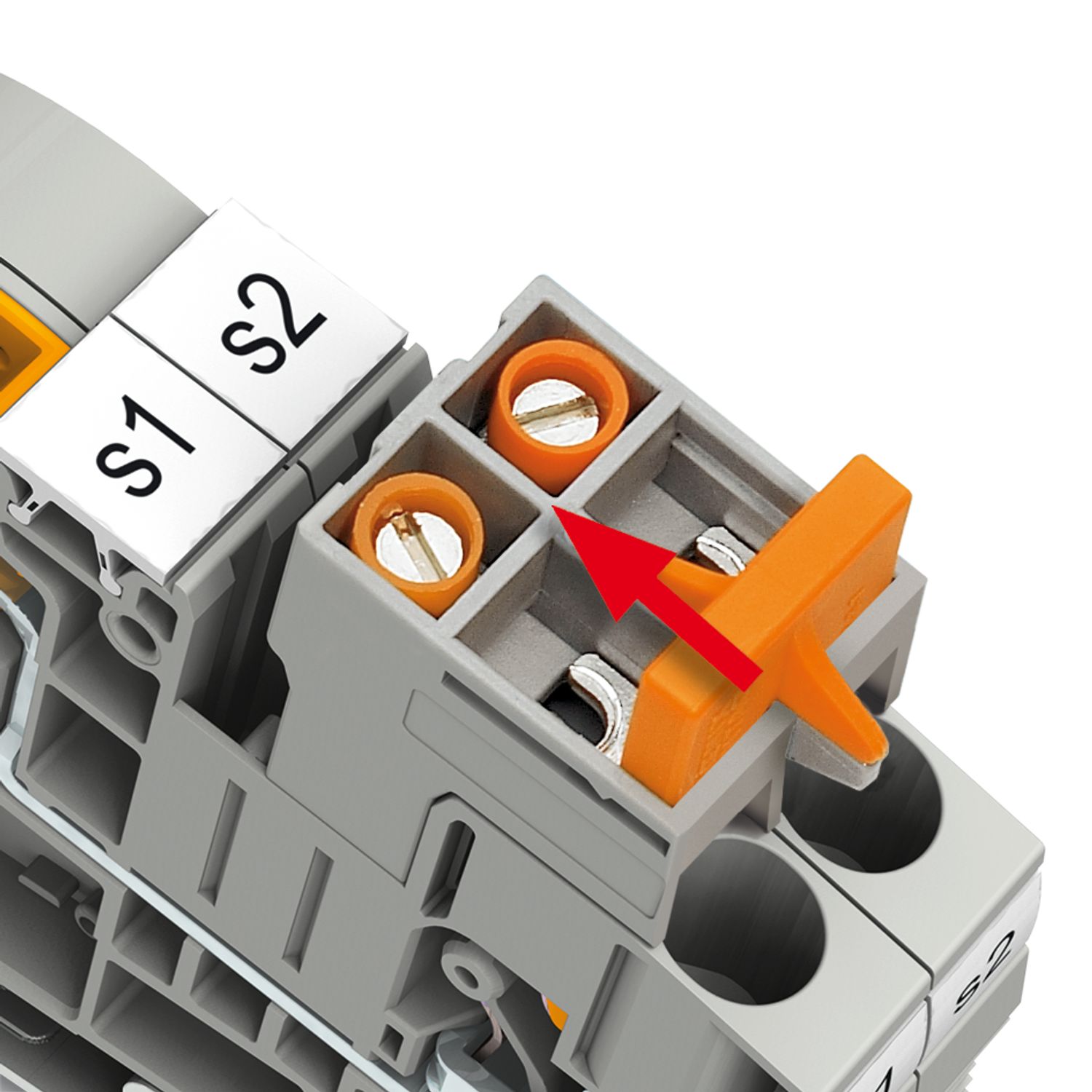

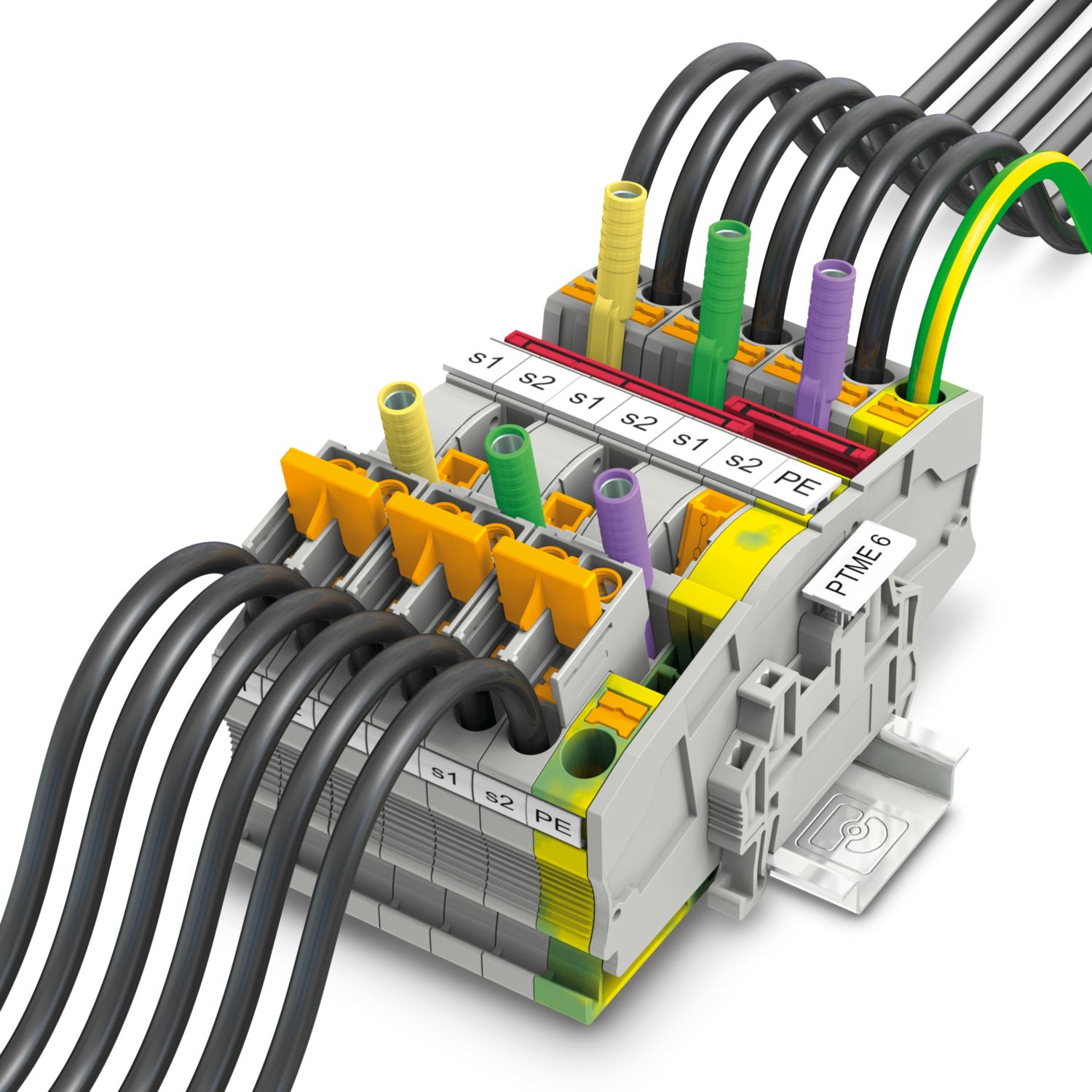

I vantaggi

Morsetto passante dal profilo identico disponibile

Semplicità d'uso

Visibilità

Visibilità mediante simboli elettrici stampati

Esecuzione compatta

Sei vani funzionali

Numerosi accessori utilizzabili in maniera flessibile

Inserimento sicuro sulle estremità

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
EF3.0 Cambiamento climatico
CO2e kg	0,166 kg CO2e

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

PTME 6 - Morsetto sezionatore per conv. misura

3212170

Dettagli prodotto

ECLASS

ETIM

UNSPSC

IECEE CB Scheme

EAC

KEMA-KEUR

cULus Recognized

EAC

CSA

Prodotti compatibili

I vantaggi

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

PTME 6 - Morsetto sezionatore per conv. misura 3212170

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

FBS 2-8 - Ponticello a innesto 3030284

FBS 3-8 - Ponticello a innesto 3030297

FBS 4-8 - Ponticello a innesto 3030307

FBS 5-8 - Ponticello a innesto 3030310

FBS 10-8 - Ponticello a innesto 3030323

FBS 6-8 - Ponticello a innesto 3032470

FBS 1/3-8 - Ponticello a innesto 3032363

FBS 1/4-8 - Ponticello a innesto 3032376

FBS 1/3/5-8 - Ponticello a innesto 3032389

FBS 1/4/7/10-8 - Ponticello a innesto 3032402

FBS 1/5-8 - Ponticello a innesto 3032381

SB-ME 2-8 - Ponticello sezionatore 3034468

SB-ME 3-8 - Ponticello sezionatore 3032800

SB-ME 4-8 - Ponticello sezionatore 3034484

SB-MER 2-8 - Ponticello sezionatore 3000587

SB-MER 3-8 - Ponticello sezionatore 3000588

SB-MER 4-8 - Ponticello sezionatore 3000589

FBSRH 2-8 - Spina di cortocircuito 3033802

FBSRH 3-8 - Spina di cortocircuito 3033803

FBSRH 4-8 - Spina di cortocircuito 3033804

FBSR 2-8 - Ponticello a innesto 3033808

FBSR 3-8 - Ponticello a innesto 3001597

FBSR 4-8 - Ponticello a innesto 3000585

FBSR 5-8 - Ponticello a innesto 3033809

FBSR 10-8 - Ponticello a innesto 3001599

FBSR 16-8 - Ponticello a innesto 3033816

FBSR 1/6/11/16-8 - Ponticello a innesto 3033820

FBSR 1/7/13/16-8 - Ponticello a innesto 3033821

FBSR 1/6/11/14-8 - Ponticello a innesto 3033822

FBS 2-8 CT - Ponticello a innesto 3033830

FBS 3-8 CT - Ponticello a innesto 3033831

FBS 4-8 CT - Ponticello a innesto 3033832

FBS 10-8 CT - Ponticello a innesto 3033833

FBS 2-8 BU - Ponticello a innesto 3032567

FBS 3-8 BU - Ponticello a innesto 3032570

FBS 4-8 BU - Ponticello a innesto 3032583

FBS 5-8 BU - Ponticello a innesto 3032596

FBS 6-8 BU - Ponticello a innesto 3032677

FBS 10-8 BU - Ponticello a innesto 3032606

FBS 2-8 GY - Ponticello a innesto 3032621

FBS 3-8 GY - Ponticello a innesto 3032622

FBS 4-8 GY - Ponticello a innesto 3032635

FBS 5-8 GY - Ponticello a innesto 3032648

FBS 6-8 GY - Ponticello a innesto 3032664

FBS 10-8 GY - Ponticello a innesto 3032651

D-DTME 6 - Piastra terminale 3034426

CARRIER 35-8 - Piastra di separazione 3034387

AP-ME METER - Profilo di copertura 3034361

APH-ME - Piastra di supporto 3034374

APT-ME - Piastra di supporto 3034358

AH-ME - Copertura 3240265

WS PT 6 - Targhetta di segnalazione 1029029

SCP 2-8 - Spina di cortocircuito 3070402

SCP 3-8 - Spina di cortocircuito 3070403

SCP 4-8 - Spina di cortocircuito 3070404

SCPI 2-8 - Spina di cortocircuito 3070423

SCPI 4-8 - Spina di cortocircuito 3070424

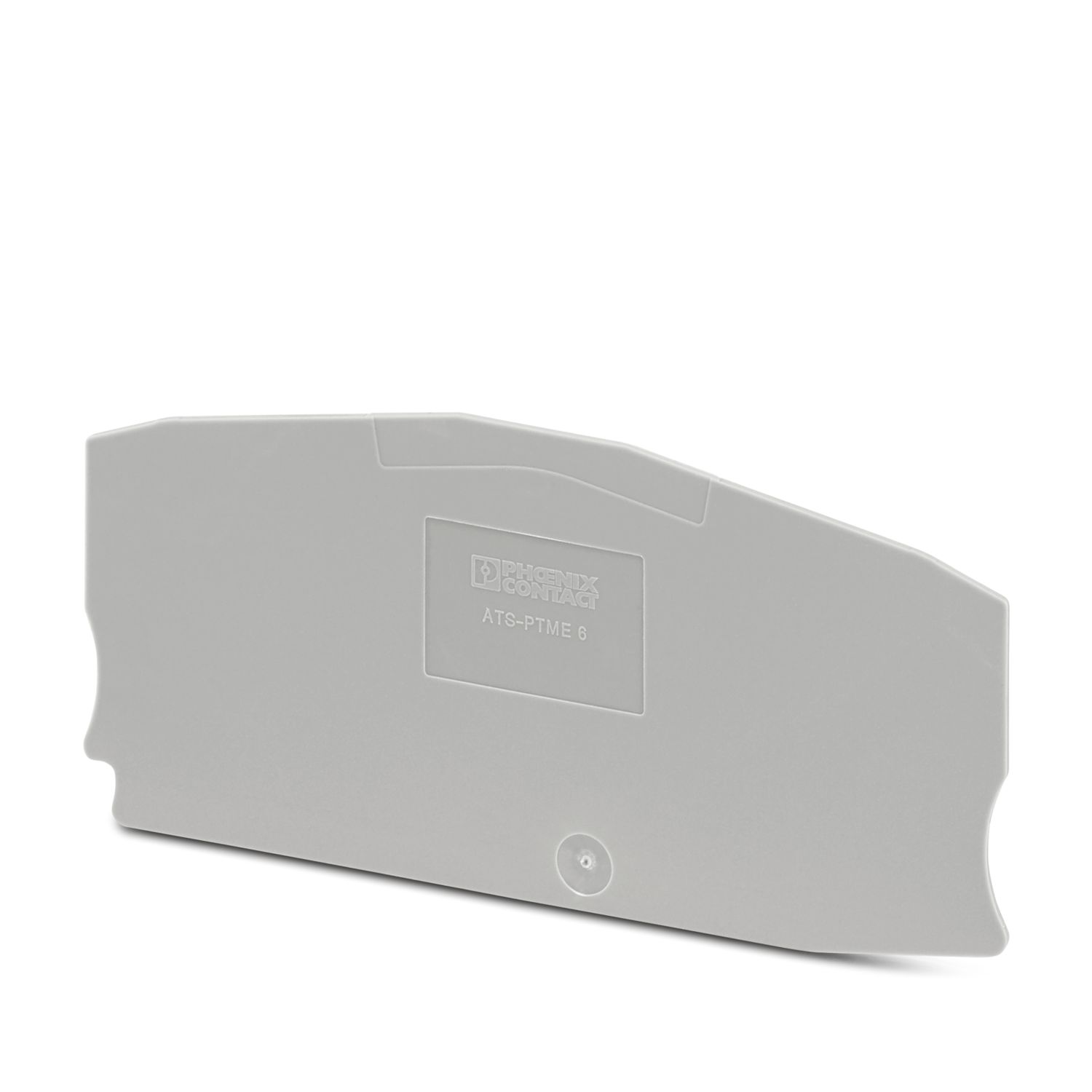

ATS-PTME 6 - Piastra di separazione 1183875

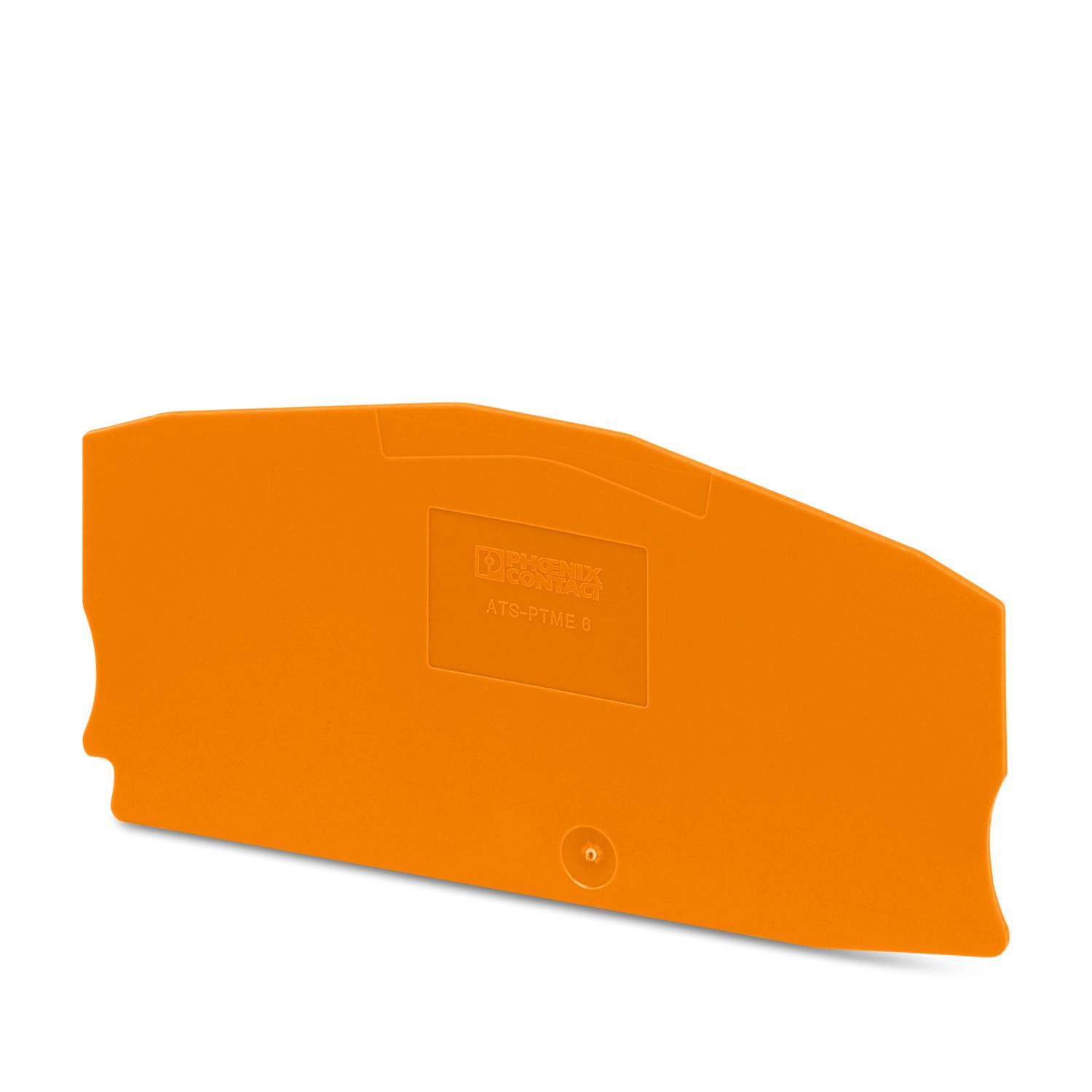

ATS-PTME 6 OG - Piastra di separazione 1179660
