SACB- 8X0,34/2X0,75-50 PUR
-
Matassa per cavo di uscita
1517592
Linea principale per box sensore-attuatore, senza conduttore PE, non schermato, materiale in PUR/PVC, 10 poli, 8 x 0,34 mm2 e 2 x 0,75 mm2, lunghezza: 50 m
Dettagli prodotto
| Tipo di prodotto | Cavo a metri |
| Applicazione | Box di distribuzione |
| Numero di poli | 10 |
| LED | no |
| Tensione nominale UN | 300 V AC |
| 300 V DC |
| Lunghezza cavo | 50 m |
| PUR/PVC nero [PUR] | |
| Disegno quotato |
|
| Peso della linea | 92 kg/km |
| UL AWM Style | 20549 |
| Numero di poli | 10 |
| Schermato | no |
| Tipo di cavo | PUR/PVC nero [PUR] |
| Struttura conduttore segnale linea | 19x 0,15 mm |
| Linea segnale AWG | 22 |
| Struttura conduttore tensione di alimentazione | 42x 0,15 mm |
| Tensione di alimentazione AWG | 18 |
| Sezione del conduttore | 8x 0,34 mm² (Linea del segnale) |
| 2x 0,75 mm² (Linea di alimentazione) | |
| Diametro filo con guaina isolante | 1,3 mm ±0,1 mm (Linea del segnale) |
| 1,8 mm ±0,1 mm (Linea di alimentazione) | |
| Diametro esterno conduttore | 7,90 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | nero RAL 9005 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PVC |
| Conduttore singolo, colore | marrone, blu, bianco, verde, giallo, grigio, rosa, rosso, nero, viola |
| Spessore parete rivestimento interno | ≥ 0,15 mm |
| Guaina esterna spessore parete | ≥ 0,38 mm |

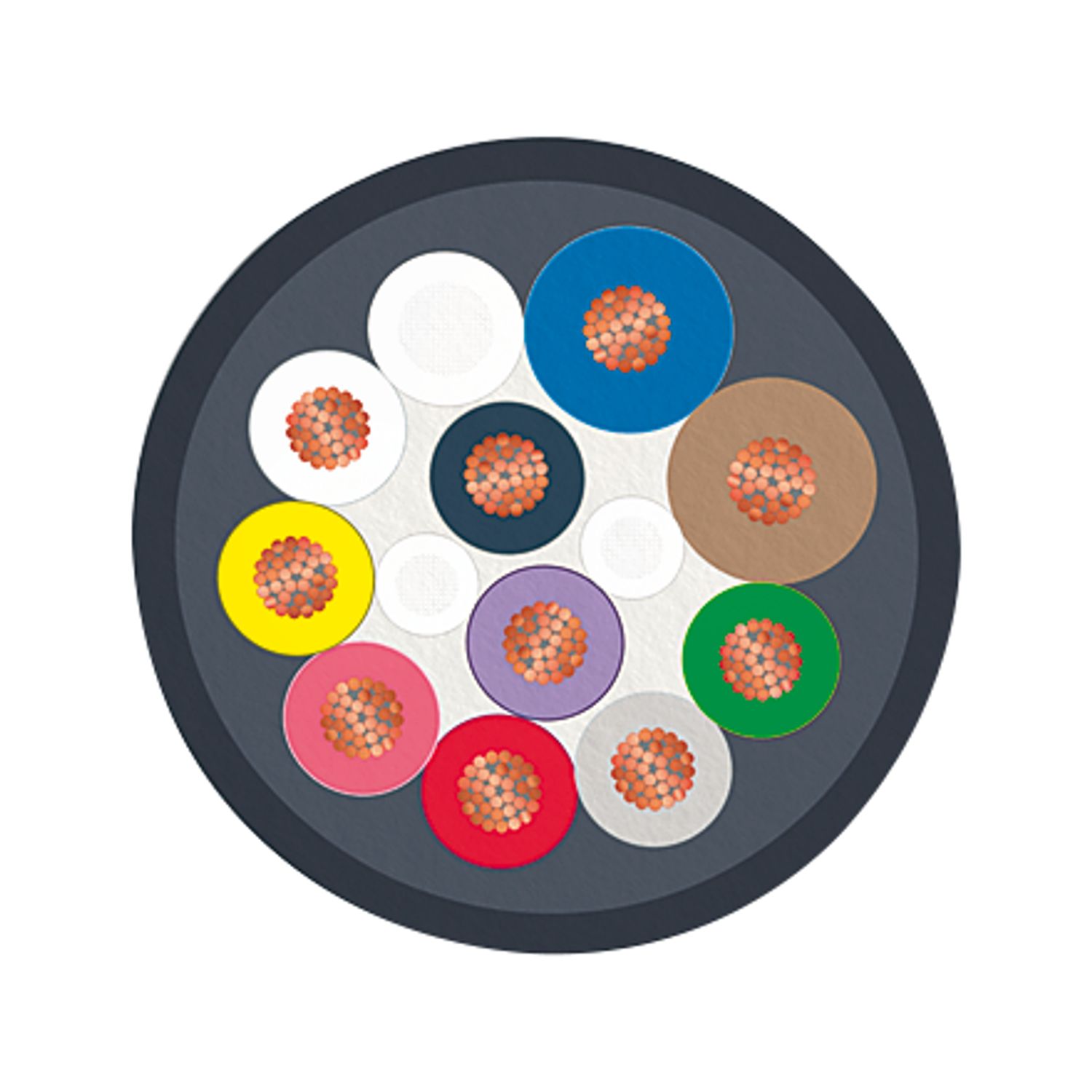

| Cordatura intera | Fili in posizioni twistati |
| Tensione nominale cavi | 300 V |
| Tensione di prova | 2000 V |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 60 mm |
| Raggio di piegatura minimo, mobile | 79 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 1500000, Raggio di piegatura: 79 mm, Corsa di posizionamento: 2 m, Velocità di posizionamento: 2 m/s |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Caratteristiche particolari | privo di silicone |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| 80 °C (secondo UL) | |
