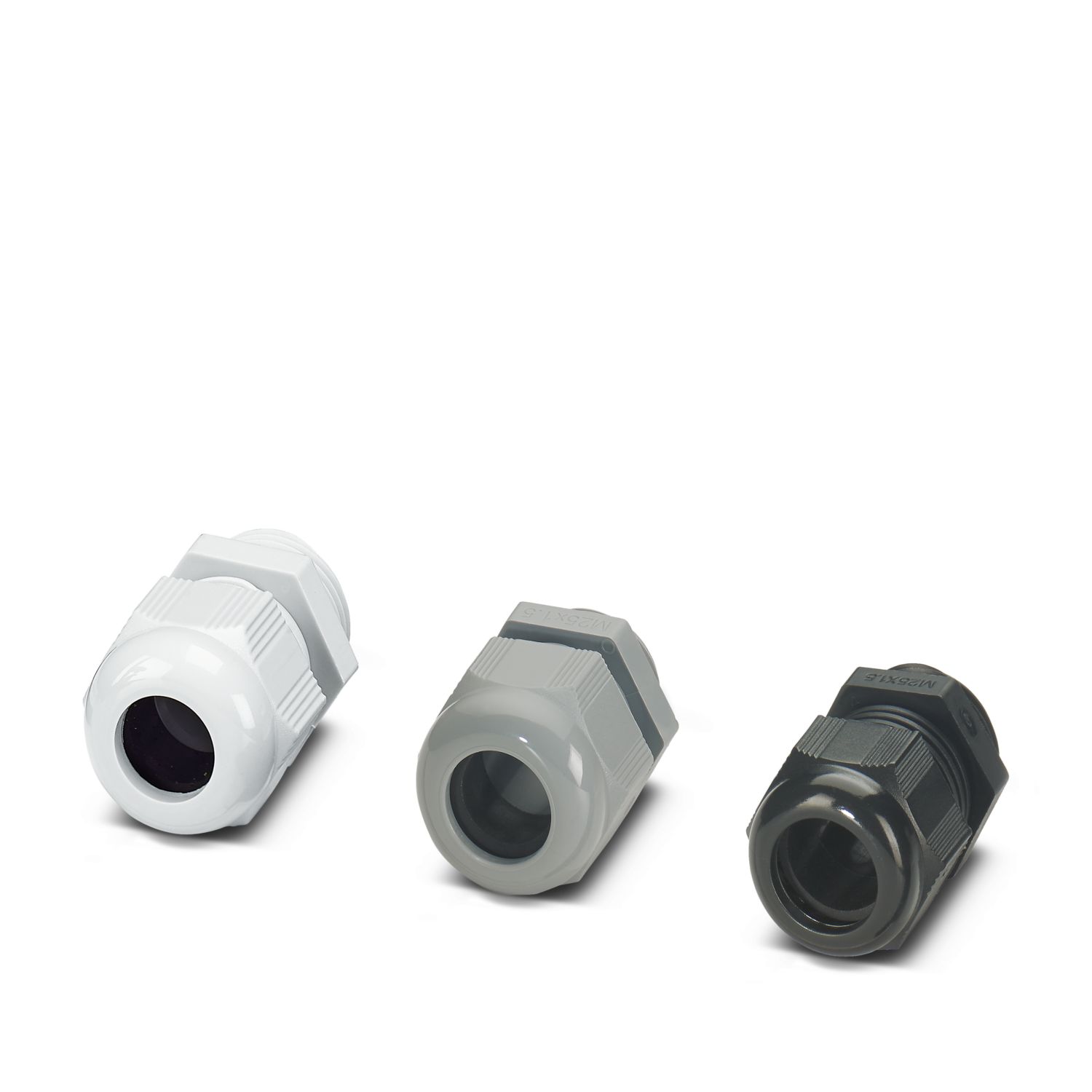

G-INS-M20-S68N-PNES-GY
-
Kábel-tömszelence
1411125
Kábel-tömszelence, tömszelence anyaga: PA, alkalmazás: Standard, kábel külső átmérője 6 mm ... 12 mm, árnyékolás: nincs, csatlakozómenet: M20 x 1,5, szín: ezüstszürke RAL 7001
Termékrészletek
| Szerelési útmutató | 1) A tömszelence csonkját a megfelelő meghúzási nyomatékkal erősítse a készülékházra 2) Vezesse be a vezetéket 3) a hollandianyát a megfelelő nyomatékkal húzza meg |
| Terméktípus | Kábeltömszelence |
| Alkalmazás | Standard |
| Vezetékek száma | 1 |
| Gyártó | BIMED |
| Gyártó megjelölése | BM-02 |
| Árnyékolt | nincs |
| A húzó tehermentesítés kivitelezése | A |
| Az ütésbehatás kategóriája | 2 |
| Kivitel, Húzó tehermentesítés | A |
| Méretrajz |
|
| Hossz | 42 mm |
| Csatlakozómenet hossza | 10 mm |
| Furatlyuk átmérője | 20,1 mm ... 20,2 mm |
| Anyacsavar kulcsmérete | 24 mm |
| Csőcsonk kulcsnyílása | 24 mm |
| Hatszög sarokmérete | 27,8 mm |
| Menetfajta a csatlakozóoldalon | M20 x 1,5 |
| Menetemelkedés | 1,5 mm |
| Meghúzási nyomaték | 4 Nm ±0,5 Nm (Kalapos anya) |
| 3,5 Nm (Csőcsonkok) |
| Szín | ezüstszürke (RAL 7001) |
| Anyag Készülékház | PA (Ház) |
| Éghetőségi osztály az UL 94 szerint | V2 |
| Tömítés anyaga Kábeltömítés | CR |
| Tömszelence anyaga | PA |
| Vezeték külső átmérője 1. vezeték | 6 mm ... 12 mm |
| Vezeték külső átmérője | 6 mm ... 12 mm (UL 514 B esetén) |
| Halogénmentesség | nem |
| Környezeti feltételek | |
| Védettség | IP66 |
| IP68 (5 bar / 0,5 h) | |
| Védettség (NEMA) | 1 |
| 4 | |
| 4X | |
| 12 | |
| 13 | |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 100 °C (statikus) |
Az Ön előnyei
A műanyag alapanyag megfelel az UL 746C f1 előírásainak
