QUICKON fali átvezetés, 4+PE pólusú, 2,5 mm2 ... 6,0 mm2 / 690 V / 40 A, QUICKON anyával, fekete, 9 mm ... 14 mm-es kábelátmérőhöz, M25-ös csatlakozómenet 5 ráhegesztett 6,0 mm2-es vezetékérrel, 1,0 m hosszú, a végén simára levágva.
| Terméktípus | Fali átvezetés |
| Termékcsalád | QPD |
| Kialakítás | QPD 5x6,0 |
| Pólusszám | 5 |
| Profil | 4+PE |
| Pólusjelölés | 1, 2, 3, N, PE |
| Csatlakozások száma | 10 |
| A csatlakozások száma pólusonként | 1 |
| Kódolás | kódolt |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | III |
| Szennyeződési fok | 3 |
| Csatlakozástechnika | |
| Csatlakozási mód készülékoldali | Egyes vezetékek (ráhegesztett) |
| Csatlakozási mód mezőoldali | IDC csatlakozás |
| Azonos keresztmetszetű vezetékek csatlakozásának gyakorisága | max. 10 |
| Vezetékcsatlakozás | |
| Csatlakozási keresztmetszet hajlékony | 2,5 mm² ... 6 mm² |
| Csatlakozási keresztmetszet tömör | 2,5 mm² ... 6 mm² |
| AWG csatlakozási keresztmetszet | 14 ... 10 |
| Meghúzási nyomaték Hollandianya | 15 Nm |
| Kulcsszélesség Hollandianya | 30 mm |

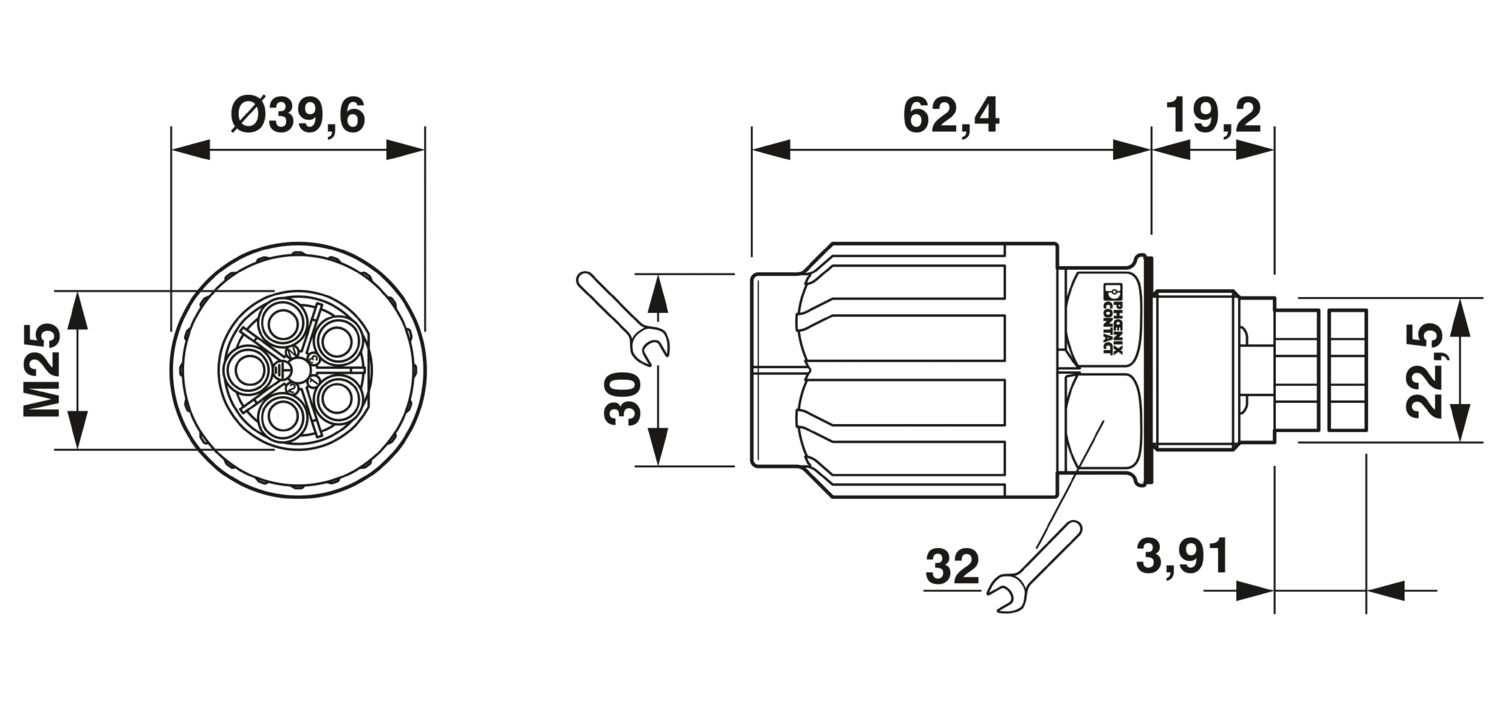

| Méretrajz |
|
| Szélesség | 39,6 mm |
| Magasság | 39,6 mm |
| Hossz | 81,6 mm |
| Átmérő | 39,6 mm |
| Kulcsnyílás | 30 mm |
| Szerelési kulcsnyílás | 30 mm |
| Méretezési lökőfeszültség (II/2) | 8 kV |
| Méretezési lökőfeszültség (III/2) | 8 kV |
| Méretezési lökőfeszültség (III/3) | 6 kV |
| Méretezési áram | 40 A |
| Átmeneti ellenállás | < 3 mΩ |
| Méretezési feszültség (II/2) | 1000 V |
| Méretezési feszültség (III/2) | 1000 V |
| Méretezési feszültség (III/3) | 690 V |
| UN névleges feszültség | 690 V AC |
| 690 V DC | |
| IN névleges áramerősség | 40 A |
| Mechanikai adatok | |
| Csatlakoztatási ciklus | max. 50 |
| Szín | fekete (RAL 9005) |
| Anyag Készülékház | PA |
| Anyag Érintkezőfelület | ezüstözött |
| Éghetőségi osztály az UL 94 szerint | V0 |
| Érszigetelés anyaga | PVC / PE / TPE / gumi |
| Vezetékhossz | 1 m |
| Sodratfelépítés a VDE 0295 szerint / legkisebb huzalátmérő | VDE 0295, 1 - 6 osztály / min. 0,15 mm |
| Vezeték külső átmérője | 9 mm ... 14 mm |
| Érátmérő a szigeteléssel együtt | 2,95 mm ... 5 mm |
| Pólusjelölés | 1, 2, 3, N, PE |
| Elemi ér, szín | fekete, barna, szürke, kék, zöld/sárga |
| Vezeték-keresztmetszet | 6 mm² |
| Érszigetelés anyaga | PVC / PE / TPE / gumi |
| Szerelési mód | Fal előtti szerelés M25 |
| Környezeti feltételek | |
| Védettség | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| Ütésállóság | IK07 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 100 °C |
| Hőmérséklet a következő vezetékcsatlakozásnál | -5 °C ... 50 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 100 °C |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 600 V | 20 A | - 12 |
| Névleges feszültség UN: | Névleges áram IN | Keresztmetszet AWG | Keresztmetszet mm2 | |
|---|---|---|---|---|
| 600 V | 20 A | - 12 |
